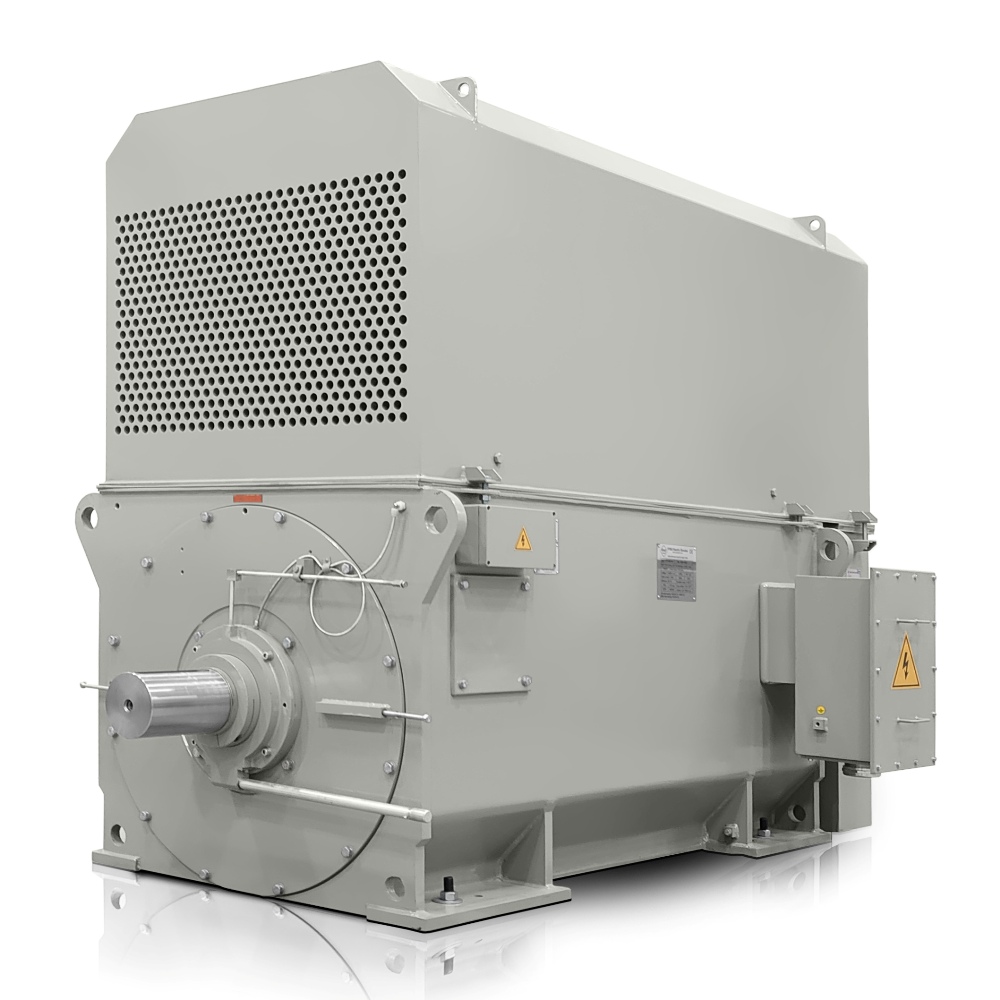

Trefaset elektrisk motor: H27R-4503-8 710KW 6000V 50HZ
| Grunnleggende tekniske data | |
| Motortype | H27R 4503-8 |
| Nominell effekt (kW) | 710 |
| Rammestørrelse (mm) | 450 |
| Antall poler | 8 |
| Nominelt turtall (rpm) | 742 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 6000 |
| Tilkobling | Y |
| Nominell strøm (A) | 85,6 |
| Virkningsgrad ved 100 % belastning (%) | 95,4 |
| Effektfaktor ved 100 % belastning | 0,84 |
| Start- og momentegenskaper | |
| Nominelt moment (Nm) | 9138 |
| Forhold for låst-rotor-moment (LRT/RLT) | 0,7 |
| Forhold for maksimalt moment (BDT/RLT) | 1,8 |
| Forhold for låst-rotor-strøm (LRA/RLA) | 4,5 |
| Rotorens treghetsmoment (kg·m²) | 50 |
| Lastens treghetsmoment (kg·m²) | 1850 |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC611 (på forespørsel IC616, IC666) |
| Startmetode | DOL, VFD, mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | kobberstaver i rotoren |
| Koblingsbokstype | VYBO CB1-HV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatefinish | |
| Omtrentlig vekt | 4740 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lager og smøring | |
| DE/NDE-lagre | NU228-C3+6030-C3/NU228-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
Energieffektiviteten i denne løsningen er utformet for lange arbeidssykluser, høye belastninger og kontrollerte driftskostnader. H27R 4503-8-6 med en effekt på 710 kW hører til robuste drivsystemer for store teknologiske enheter der pålitelig effekt, stabilt turtall og reserve for kontinuerlig drift kreves. I kategorien høyeffektenheter er dette en elektrisk motor på 750 o/min forberedt for applikasjoner med vekt på effektivitet og holdbarhet.
Lukket kjøling holder motorens innside ren
H27R-HD-Modular-serien bruker IC611 luft-til-luft-kjøling, som støtter ren intern motorluft og bidrar til å opprettholde stabile termiske forhold selv der støv, aggressive damper eller høyere fuktighet forekommer. IE4 Super Premium-virkningsgrad reduserer energitap i høyeffektdrifter og er fordelaktig i drift som overvåker langsiktig økonomi uten å gå på bekostning av påliteligheten.
Motorkonstruksjonen bruker også VPI-impregnering av statorviklingen, som øker motstanden mot vibrasjoner og forurensning samtidig som den støtter lang isolasjonslevetid i krevende drift. For industrielle høyspenningsdrifter er slik viklingsbeskyttelse spesielt viktig der motoren går kontinuerlig eller under hyppige prosessendringer.
Parametere som støtter dimensjonering av start og beskyttelse
H27R 4503-8-6 arbeider med en merkestrøm på 85,6 A, effektfaktor på 0,84 og virkningsgrad på 95,4 %. Nominelt dreiemoment på 9138 Nm gir nødvendig kraft for krevende teknologiske enheter, mens startmomentet når 0,7 ganger det nominelle dreiemomentet, maksimalt moment 1,8 ganger det nominelle dreiemomentet og startstrømmen 4,5 ganger merkestrømmen. Disse dataene er viktige ved dimensjonering av strømforsyning, beskyttelseskomponenter og samlet dreiemomentreserve.
- Nominelt turtall på 742 o/min tilsvarer typisk bruk av en 8-polet elektrisk motor i langsomtgående industrielle enheter.
- Isolasjonsklasse F og temperaturstigningsklasse B støtter sikker drift gjennom lange skift.
- Rotorens treghetsmoment på 50,0 kg·m² hjelper ved dimensjonering av start- og bremsedynamikk.
- Lastens treghetsmoment på 1850,0 kg·m² er viktig ved dimensjonering av forbindelsen til det drevne utstyret.
- DE-lager NU228-C3+6030-C3 og NDE-lager NU228-C3 støtter enhetens mekaniske holdbarhet.
Bruk i tung drift med 6000 V strømforsyning
Denne høyspenningsmotoren er beregnet for et 6000 V-nett der stabil drift og presist dimensjonert beskyttelse kreves. I praksis brukes den til drift av knusere, møller, vifter, kompressorer, pumper, transportører og blandingslinjer. Den brukes også i metallurgisk drift, sementfabrikker, kraftproduksjon, vann- og avfallshåndtering eller i OEM-enheter for store teknologiske systemer.
Konstruksjon tilpasset langvarig belastning
En rammestørrelse på 450 mm og emballasjevekt på 4740 kg bekrefter at dette er en motor for robust industriell bruk. H27R-HD-Modular-serien er forberedt for integrering i enheter der ikke bare effekt, men også servicepålitelighet, termisk stabilitet og kompatibilitet med krevende prosessmodi overvåkes. Med denne serien bygger VYBO Electric videre på en løsning som forenkler langvarig drift uten unødvendige kompromisser.
Løsning for kontinuerlig drift uten unødvendige tap
Kombinasjonen av en virkningsgrad på 95,4 %, en effektfaktor på 0,84 og lukket kjøling skaper forutsetninger for økonomisk drift i store fabrikker og teknologiske knutepunkter med høyt energiforbruk. Hvis du planlegger et nytt drivsystem eller utskifting av en eksisterende enhet, oppdag ytelsen til H27R-HD-Modular-serien og bestill H27R 4503-8-6 i tide slik at installasjonen er klar uten forsinkelse når idriftsettelsen begynner.
