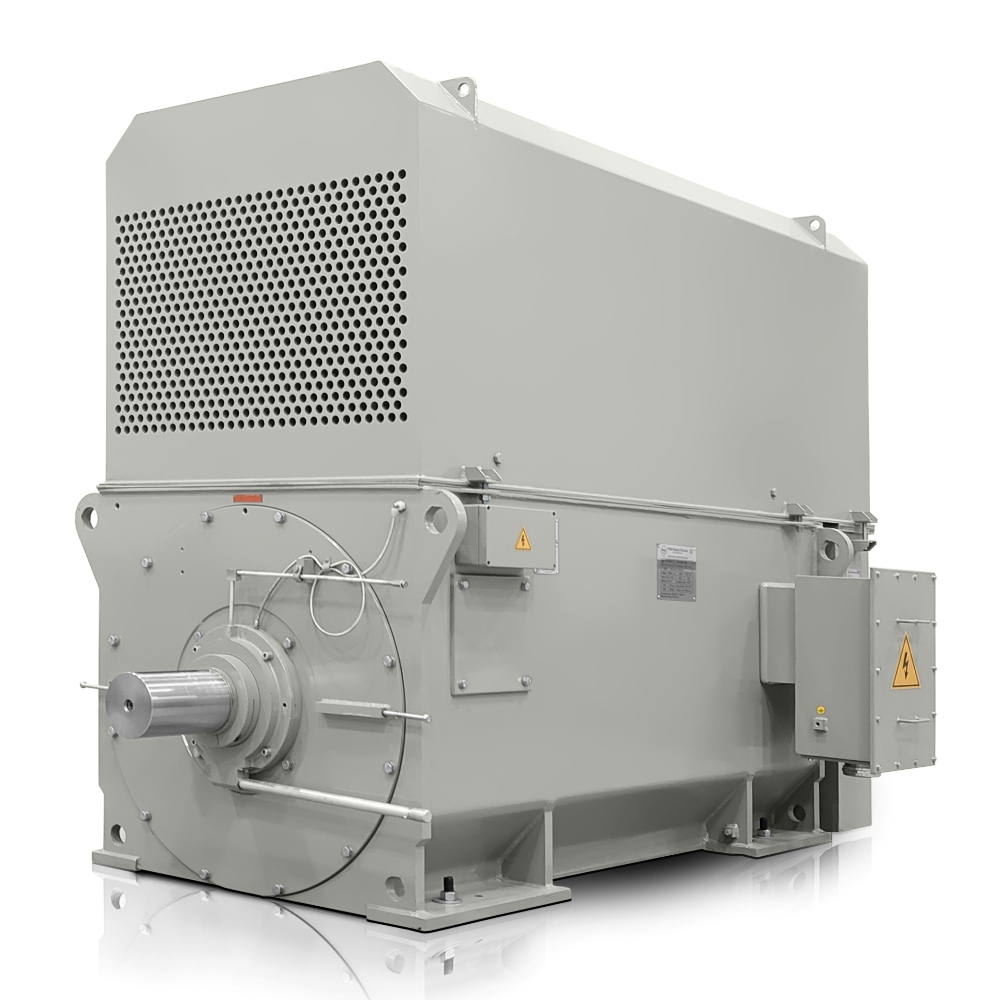

Trefaset elektrisk motor: H27R-4004-6 630KW 6000V 50HZ
| Grunnleggende tekniske data | |
| Motortype | H27R 4004-6 |
| Nominell effekt (kW) | 630 |
| Rammestørrelse (mm) | 400 |
| Antall poler | 6 |
| Nominelt turtall (rpm) | 991 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 6000 |
| Tilkobling | Y |
| Nominell strøm (A) | 73,7 |
| Virkningsgrad ved 100 % belastning (%) | 95 |
| Effektfaktor ved 100 % belastning | 0,87 |
| Start- og momentegenskaper | |
| Nominelt moment (Nm) | 6071 |
| Forhold for låst-rotor-moment (LRT/RLT) | 0,86 |
| Forhold for maksimalt moment (BDT/RLT) | 2,0 |
| Forhold for låst-rotor-strøm (LRA/RLA) | 5,2 |
| Rotorens treghetsmoment (kg·m²) | 27,2 |
| Lastens treghetsmoment (kg·m²) | 893 |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC611 (på forespørsel IC616, IC666) |
| Startmetode | DOL, VFD, mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | kobberstaver i rotoren |
| Koblingsbokstype | VYBO CB1-HV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatefinish | |
| Omtrentlig vekt | 3020 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lager og smøring | |
| DE/NDE-lagre | 6326-C3/6326-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
H27R 4004-6-6 leverer høy energieffektivitet i krevende virksomheter der stabil effekt og langsiktig pålitelighet er avgjørende. Denne elektriske motoren for 900 o/min tilsvarer modellen med en effekt på 630 kW og er forberedt for bruk på 6000 V-nett der en presist kontrollert drift for kontinuerlig produksjon kreves.
Lavere tap og høyere driftseffektivitet for store drifter
Virkningsgrad på IE4-nivå bidrar til å begrense termiske tap i bruksområder med høyt energiforbruk, noe som gir bedre økonomi under kontinuerlig drift. I store fabrikkmiljøer er H27R 4004-6-6 derfor egnet der langsiktig energieffektivitet følges opp uten å gå på kompromiss med momentytelsen.
Sveiset stålramme for stivhet og enklere håndtering
Konstruksjonen i H27R-HD-Modular-serien bruker en sveiset stålramme som gir høy stivhet samtidig som den beholder en gunstig vekt for transport og installasjon av store maskiner. Med denne typen løsning er mekanisk motstand viktig både under kontinuerlig belastning og ved større dynamiske momentendringer.
En merkestrøm på 73,7 A, en effektfaktor på 0,87 og en virkningsgrad på 95 % gir konstruktørene et pålitelig grunnlag for dimensjonering av strømforsyning, beskyttelse og koordinering med frekvensomformere eller direkte start. Startmomentet når 0,86 ganger nominelt moment, maksimalt moment 2 ganger nominelt moment og startstrømmen 5,2 ganger merkestrømmen, noe som er viktig ved vurdering av nettreserve og beskyttelse under start.
Standard termisk beskyttelse og overvåking for lange driftssykluser
H27R-HD-Modular-serien bruker standard termisk beskyttelse og overvåking som støtter tidlig kontroll av viklingens og lagrenes tilstand. I praksis betyr dette bedre beredskap for lange produksjonssykluser, redusert risiko for uplanlagte stopp og praktisk overvåking av motorens termiske driftsforhold.
Mekaniske parametere og lagerparametere for pålitelig integrering
Pakkevekten på 3020 kg, rotortreghetsmomentet på 27,2 kg·m² og lasttreghetsmomentet på 893,0 kg·m² gjør det enklere å dimensjonere start og strømforsyningssystem presist. 6326-C3-lagre på både DE- og NDE-siden gir en enhetlig løsning for robust industriell bruk og enklere servicelogistikk.
Typisk industriell bruk i tunge teknologiske enheter
Denne sekspolede elektriske motoren er egnet for drifter der jevn drift, høy tilgjengelighet og presis koordinering med linjeteknologien er viktig.
- Hovedpumper for kjølekretser i store kraftproduksjonsenheter.
- Viftestasjoner for avtrekk og prosessventilasjon i metallurgien.
- Knusere og blandeenheter i sementverk og råvarebearbeiding.
- Kompressorenheter for prosessluft i kjemisk produksjon.
- Drifter for valse- og transportlinjer i metallbearbeidingsindustrien.
- Pumpestasjoner for tungt belastede vannforsynings- og dreneringssystemer.
H27R 4004-6-6 er egnet for virksomheter som krever en robust trefaset elektrisk motor med lang levetid, stabilt moment og et overbevisende bidrag til energibesparelser ved høy effekt.
Rådgivning for valg og prosjektintegrering
Ved dimensjonering av en drift anbefales det å vurdere belastningskarakteristikk, nødvendig momentreserve og startforhold slik at motorparametere og beskyttelseskomponenter kan utnyttes fullt ut. Med denne serien har VYBO Electric lenge fokusert på praktisk konstruksjon for industriell bruk som er beregnet på å fungere pålitelig under reelle forhold.
Kontakt oss for teknisk rådgivning, valg av egnet tilbehør og et forslag til integrering av motoren H27R 4004-6-6 i prosjektet ditt.
