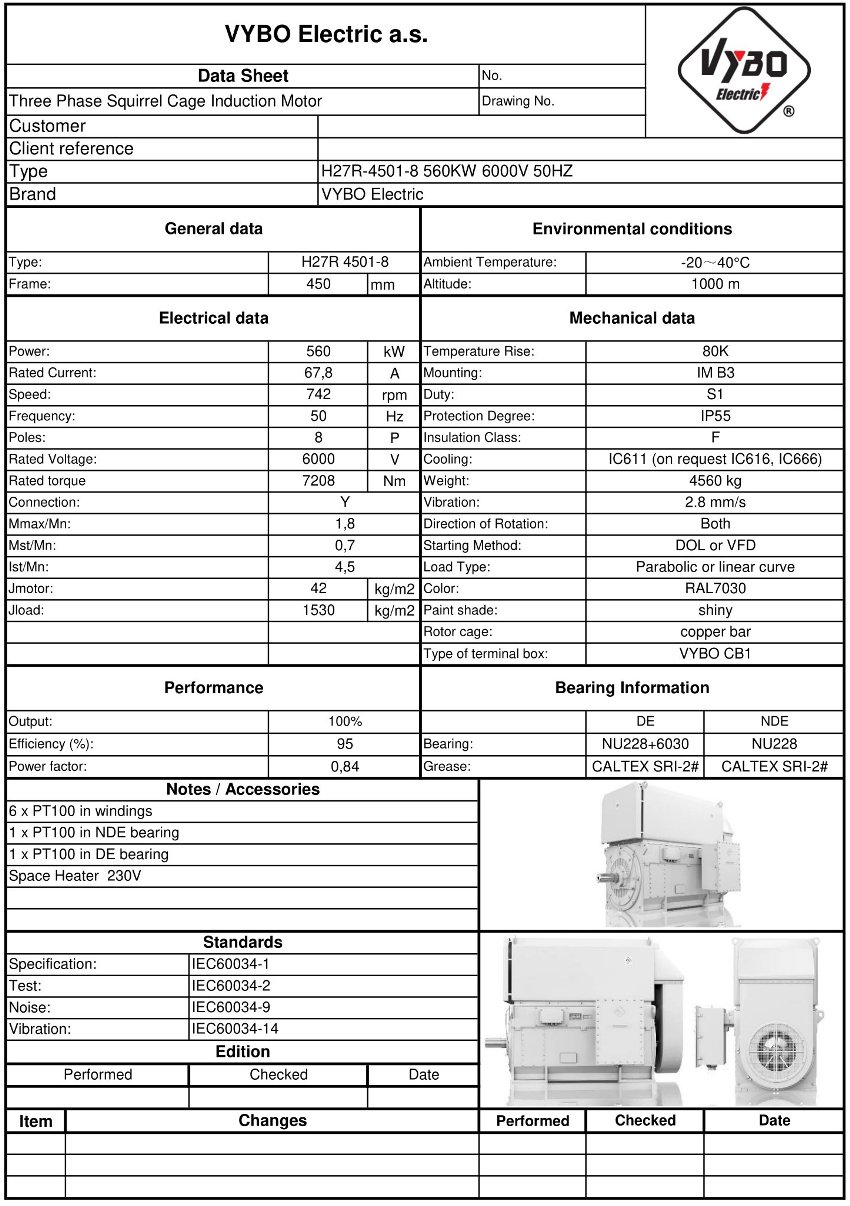

Trefaset elektrisk motor: H27R-4501-8 560KW 6000V 50HZ
| Grunnleggende tekniske data | |
| Motortype | H27R 4501-8 |
| Nominell effekt (kW) | 560 |
| Rammestørrelse (mm) | 450 |
| Antall poler | 8 |
| Nominelt turtall (rpm) | 742 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 6000 |
| Tilkobling | Y |
| Nominell strøm (A) | 67,8 |
| Virkningsgrad ved 100 % belastning (%) | 95 |
| Effektfaktor ved 100 % belastning | 0,84 |
| Start- og momentegenskaper | |
| Nominelt moment (Nm) | 7208 |
| Forhold for låst-rotor-moment (LRT/RLT) | 0,7 |
| Forhold for maksimalt moment (BDT/RLT) | 1,8 |
| Forhold for låst-rotor-strøm (LRA/RLA) | 4,5 |
| Rotorens treghetsmoment (kg·m²) | 42 |
| Lastens treghetsmoment (kg·m²) | 1530 |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC611 (på forespørsel IC616, IC666) |
| Startmetode | DOL, VFD, mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | kobberstaver i rotoren |
| Koblingsbokstype | VYBO CB1-HV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatefinish | |
| Omtrentlig vekt | 4560 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lager og smøring | |
| DE/NDE-lagre | NU228-C3+6030-C3/NU228-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |

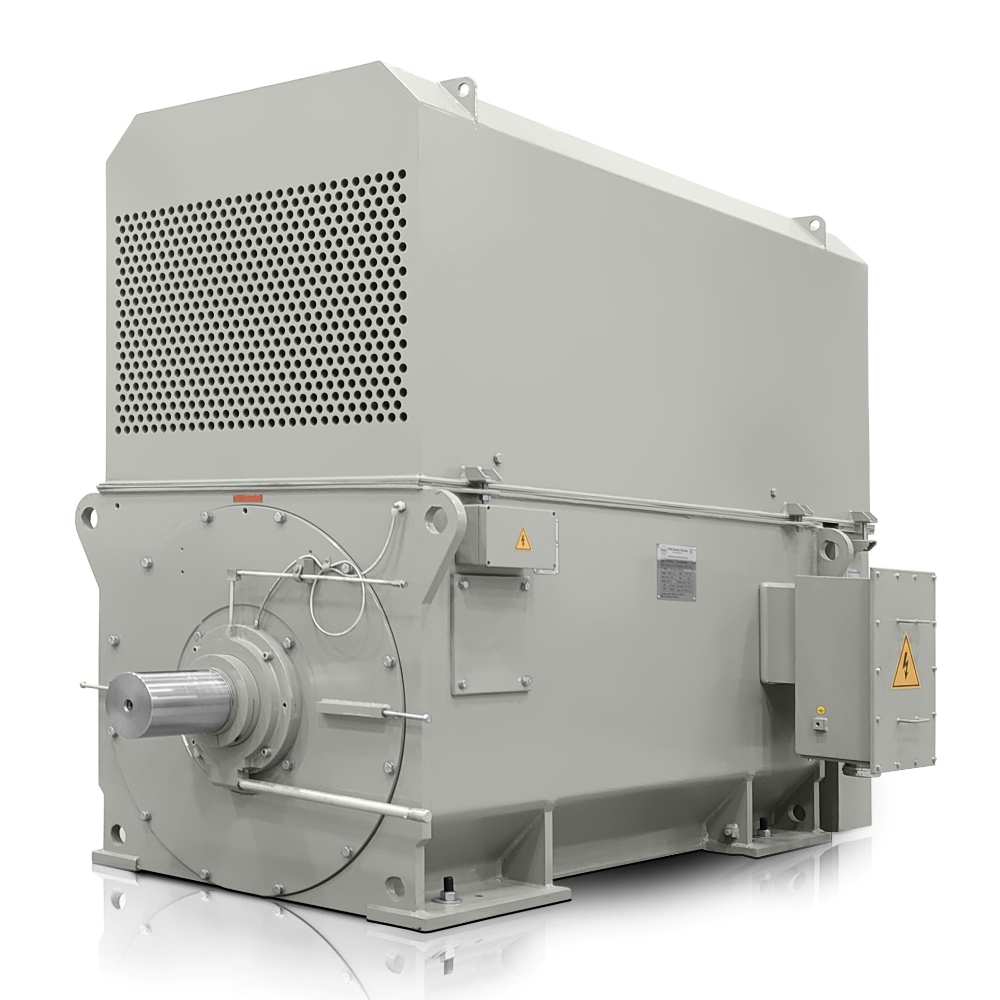

H27R 4501-8-6 gir drift med høy belastning mulighet for merkbart lavere energitap og mer stabil driftsøkonomi. Denne elektriske motoren på 700 o/min med en effekt på 560 kW er konstruert for systemer der virkningsgrad, pålitelig start og langsiktig tilgjengelighet for drivsystemet er avgjørende. I kategorien HV-drivsystemer reduserer lavere energitap ved kontinuerlig drift driftskostnadene samtidig som balansen i hele den teknologiske enheten forbedres.
Konstruksjonen i H27R-HD-Modular-serien bruker IE4 Super Premium-virkningsgrad, som bidrar til å begrense unødvendige termiske tap ved høye effekter. Den sveisede stålrammen øker enhetens stivhet samtidig som den letter håndtering under transport og installasjon i trange produksjonsområder. For operatører innen drivteknologi er standard termisk beskyttelse og overvåking også viktig, og motorene i denne serien er derfor forberedt for overvåking av både viklingen og lagrene.
Virkningsgrad og robusthet for langvarig drift
I denne trefase elektriske motoren er merkestrøm på 67,8 A og en effektfaktor på 0,84 tilpasset høyeffektnett der både stabil strømforsyning og nøyaktig dimensjonering av beskyttelsen er viktig. Isolasjonsklasse F sammen med temperaturstigningsklasse B støtter en pålitelig reserve ved drift i krevende teknologiske enheter. Kombinert med en emballasjevekt på 4560 kg og robust rammekonstruksjon er motoren egnet for integrering i store lineære og roterende systemer.
- Nominelt dreiemoment på 7208 Nm gir tilstrekkelig kraft for tunge starter og stabil belastning.
- Startmomentet når 0,7 ganger det nominelle dreiemomentet og maksimalt moment 1,8 ganger det nominelle dreiemomentet ved dimensjonering av dreiemomentreserve.
- Startstrømmen når 4,5 ganger merkestrømmen, noe som er viktig ved dimensjonering av strømforsyning og beskyttelseskomponenter.
- Rotorens treghetsmoment på 42,0 kg·m² bidrar til forutsigbar oppførsel under start.
- Lastens treghetsmoment på 1530,0 kg·m² gjør det mulig å vurdere egnetheten for massive prosessenheter.
Presis opplagring for høye belastninger
Lageroppsettet er konstruert for lang levetid under høye aksiale og radiale belastninger. NU228-C3+6030-C3 brukes på DE-siden og NU228-C3 på NDE-siden, noe som støtter stabil drift ved kontinuerlig belastning og presis installasjon av forbindelsen til girkasser eller direkte til den drevne maskinen. For motorer med en spenningsklasse på 6000 V er dette nivået av mekanisk pålitelighet avgjørende for langvarig drift uten unødvendig driftsstans.
Bruk i industrielle enheter
H27R 4501-8-6 brukes i møllelinjer, kompressorstasjoner, viftefelt, pumpeenheter, transportsystemer og drivsystemer for blande- og knuseteknologi. I hver av disse applikasjonene bidrar presis dimensjonering ved 742 o/min til å stabilisere prosessen og forenkle tilkoblingen til teknologi med høy treghet.
Løsning for OEM-er og store anlegg
H27R 4501-8-6 er egnet for OEM-produsenter av store teknologiske enheter som trenger å kombinere virkningsgrad, robusthet og forutsigbar service i ett drivsystem. H27R-HD-Modular-serien kan integreres i nye enheter og moderniseringer der lang levetid, lavere energibehov og sikker start under krevende forhold overvåkes. VYBO Electric utarbeider en teknisk løsning for effektiv integrering i din applikasjon, så kontakt oss.
