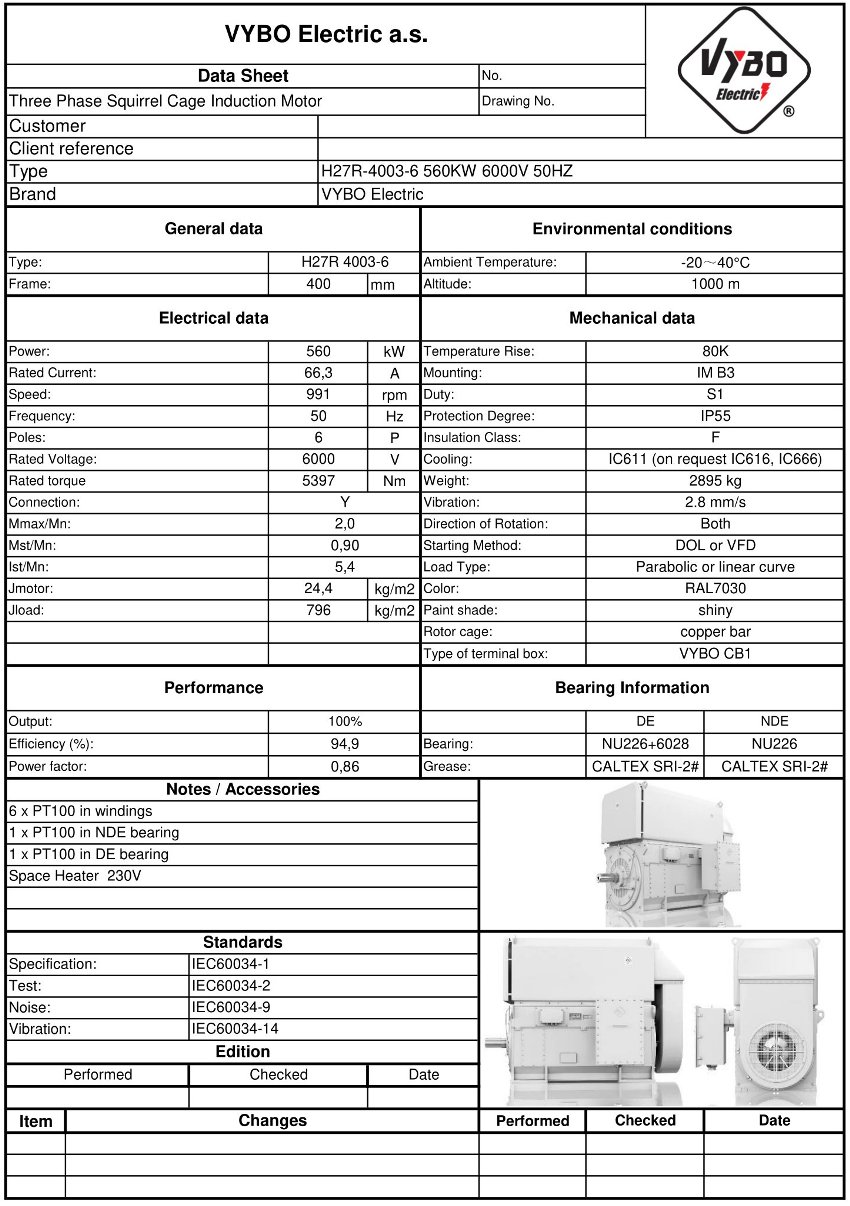

Trefaset elektrisk motor: H27R-4003-6 560KW 6000V 50HZ
| Grunnleggende tekniske data | |
| Motortype | H27R 4003-6 |
| Nominell effekt (kW) | 560 |
| Rammestørrelse (mm) | 400 |
| Antall poler | 6 |
| Nominelt turtall (rpm) | 991 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 6000 |
| Tilkobling | Y |
| Nominell strøm (A) | 66,3 |
| Virkningsgrad ved 100 % belastning (%) | 94,9 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentegenskaper | |
| Nominelt moment (Nm) | 5397 |
| Forhold for låst-rotor-moment (LRT/RLT) | 0,90 |
| Forhold for maksimalt moment (BDT/RLT) | 2,0 |
| Forhold for låst-rotor-strøm (LRA/RLA) | 5,4 |
| Rotorens treghetsmoment (kg·m²) | 24,4 |
| Lastens treghetsmoment (kg·m²) | 796 |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC611 (på forespørsel IC616, IC666) |
| Startmetode | DOL, VFD, mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | kobberstaver i rotoren |
| Koblingsbokstype | VYBO CB1-HV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatefinish | |
| Omtrentlig vekt | 2895 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lager og smøring | |
| DE/NDE-lagre | 6326-C3/6326-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |

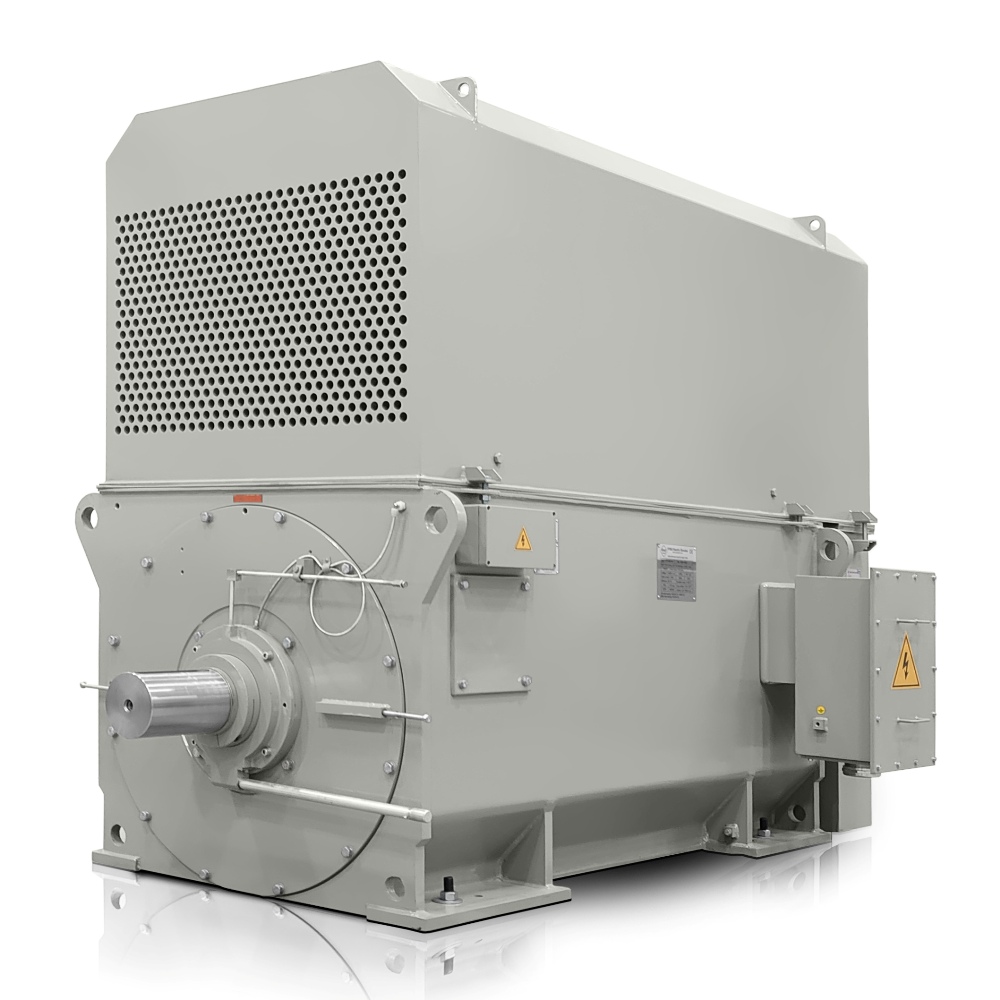

Konstruksjonen til H27R 4003-6-6 er beregnet for energiintensive drivsystemer der stabil effekt, lave tap og langsiktig driftssikkerhet er avgjørende. Denne elektriske motoren for 1000 o/min med en effekt på 560 kW, merkestrøm på 66,3 A og effektfaktor på 0,86 gir parametere som er egnet for store teknologiske enheter der virkningsgraden har direkte innvirkning på driftskostnadene.
Energibesparelser under kontinuerlig drift
H27R-HD-Modular-serien har en virkningsgrad på 94,9 %, noe som bidrar til å redusere energitap under belastning gjennom lange produksjonssykluser. For operatører av store fabrikker betyr dette et bedre forhold mellom levert effekt og forbruk, spesielt for drivsystemer med mange driftstimer.
- Et nominelt moment på 5397 Nm støtter pålitelig start selv under høyere belastning.
- Startmomentet når 0,9 ganger nominelt moment, maksimalt moment 2 ganger nominelt moment og startstrømmen 5,4 ganger merkestrømmen for riktig dimensjonering av start og beskyttelse.
- En pakkevekt på 2895 kg tilsvarer en robust løsning for industrielle installasjoner.
IC611 luft-til-luft-kjøling for krevende miljøer
Den lukkede IC611-kjølekretsen med varmeveksler holder motorens innside adskilt fra omgivelsene, noe som er gunstig i støvete, fuktige eller korrosive virksomheter. For en høyspenningsmotor beregnet for en strømforsyning på 6000 V øker dette egnetheten for bruksområder der et rent internt miljø er viktig for stabil levetid for isolasjon og lagre.
VPI-impregnering av viklingen for stabil drift
Statorviklingen impregneres med VPI-teknologi, som øker motstanden mot vibrasjoner, fuktighet og støv. Denne egenskapen bidrar til lengre driftssikkerhet innen drivteknikk der kontinuerlig belastning og gjentatte termiske sykluser forventes.
Konstruksjonsdetaljer for store teknologiske enheter
Denne 6-polede elektriske motoren bruker en rammestørrelse på 400 mm, isolasjonsklasse F og temperaturstigningsklasse B, noe som gir et egnet grunnlag for stabil drift i industrielle enheter. Rotoren har et treghetsmoment på 24,4 kg·m², og ved dimensjonering av driften må det også tas hensyn til et lasttreghetsmoment på 796,0 kg·m² slik at drivsystemet tilpasses riktig til start og styring.
- DE-lager 6326-C3 gir pålitelig lagring på drivsiden.
- NDE-lager 6326-C3 øker ensartetheten i lagringen på motsatt side.
- Et nominelt turtall på 991 o/min er egnet for store prosessenheter.
Bruk i industriell teknologi
H27R 4003-6-6 brukes i knusere, møller, vifter, blåsere, kompressorenheter, tungt belastede transportører, blandere, ekstrudere, pumper for vannbehandlingsanlegg, avsvovlingsenheter, lineære transportsystemer, valsestativer, presselinjer, granulatorer, turbovifter og drifter for prosessomrørere. For OEM-produsenter og store virksomheter er dette en løsning som støtter langsiktig integrering i teknologiske enheter som krever stabil effekt og lave driftstap.
Løsning klar for praktisk bruk
Med IE4-virkningsgrad, kompakt konstruksjon og robust kjøling er H27R-HD-Modular et egnet valg både for modernisering og nye prosjekter. Hvis du trenger en høyeffektdrift med vekt på pålitelighet, bestill modellen H27R 4003-6-6 i dag for å unngå forsinkelser i leverings- og installasjonsplanleggingen.
