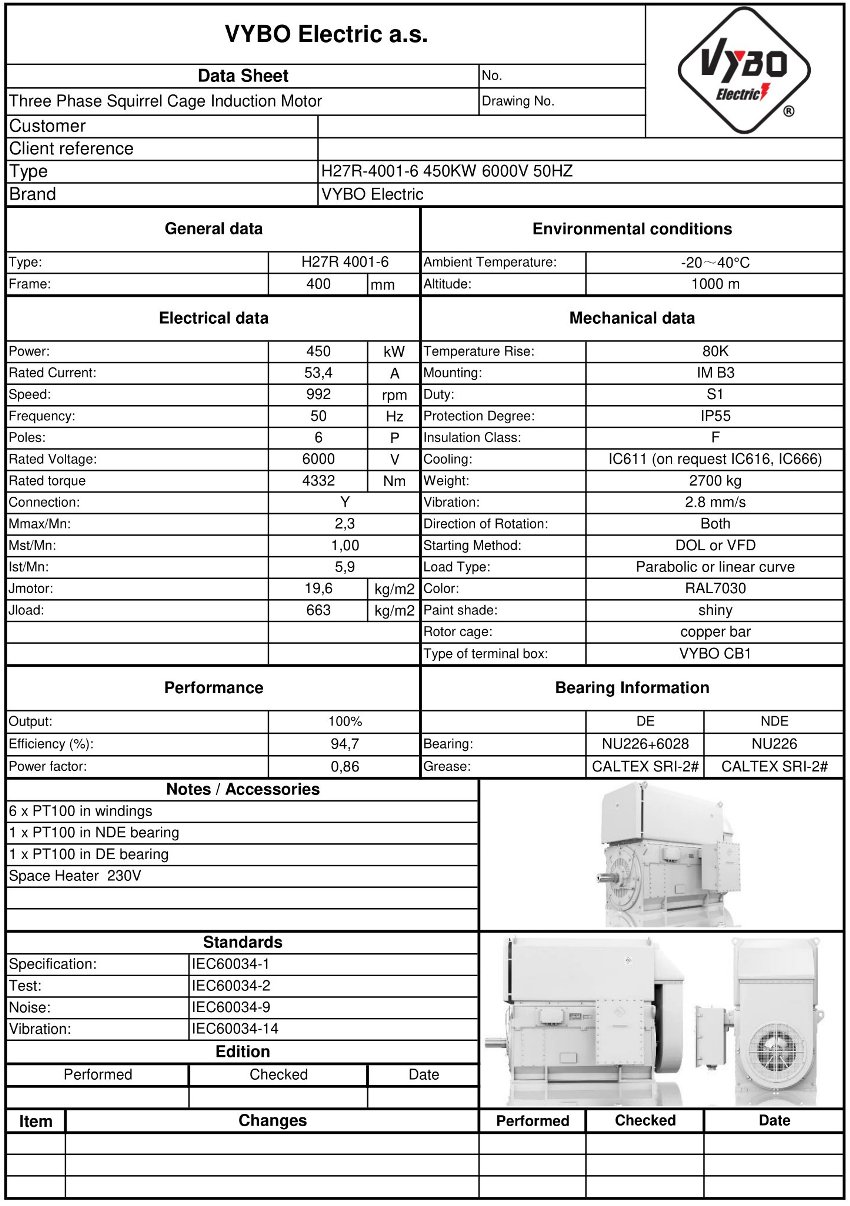

Trefaset elektrisk motor: H27R-4001-6 450KW 6000V 50HZ
| Grunnleggende tekniske data | |
| Motortype | H27R 4001-6 |
| Nominell effekt (kW) | 450 |
| Rammestørrelse (mm) | 400 |
| Antall poler | 6 |
| Nominelt turtall (rpm) | 992 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 6000 |
| Tilkobling | Y |
| Nominell strøm (A) | 53,4 |
| Virkningsgrad ved 100 % belastning (%) | 94,7 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentegenskaper | |
| Nominelt moment (Nm) | 4332 |
| Forhold for låst-rotor-moment (LRT/RLT) | 1,00 |
| Forhold for maksimalt moment (BDT/RLT) | 2,3 |
| Forhold for låst-rotor-strøm (LRA/RLA) | 5,9 |
| Rotorens treghetsmoment (kg·m²) | 19,6 |
| Lastens treghetsmoment (kg·m²) | 663 |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC611 (på forespørsel IC616, IC666) |
| Startmetode | DOL, VFD, mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | kobberstaver i rotoren |
| Koblingsbokstype | VYBO CB1-HV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatefinish | |
| Omtrentlig vekt | 2700 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lager og smøring | |
| DE/NDE-lagre | 6326-C3/6326-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
H27R 4001-6-6 er en elektrisk motor for 900 o/min konstruert for bruksområder der stabil effekt, lang levetid og rimelige driftskostnader er avgjørende. Denne høyspenningsmotoren med en effekt på 450 kW, spenning på 6000 V og et nominelt turtall på 992 o/min gir en virkningsgrad på 94,7 % og en effektfaktor på 0,86, noe som bidrar til å redusere energitap i kontinuerlig drift. VYBO Electric tilbyr den som en løsning for moderne drivteknikk der pålitelig drift og kontroll over totalkostnadene er viktig.
Sveiset stålramme forenkler håndtering av store enheter
H27R-HD-Modular-serien bruker en sveiset stålramme som kombinerer høy stivhet med en mer gunstig vekt sammenlignet med konvensjonelt støpejern. Dette letter transport, plassering og innretting i den teknologiske enheten samtidig som presis installasjon i produksjonslinjer støttes. For operatører av store fabrikker er dette en praktisk fordel både ved utskifting av maskiner og ved integrering i nye prosjekter.
Lukket IC611-kjøling øker holdbarheten i krevende miljøer
H27R-HD-Modular-motorer er utstyrt med IC611 luft-til-luft-kjøling, som opprettholder en ren intern krets og forbedrer egnetheten for støvete eller korrosive miljøer. Det lukkede konseptet bidrar til å beskytte motorens aktive komponenter mot forurensning og stabiliserer de termiske forholdene under langvarig belastning. I industrielle virksomheter med høyere krav til renheten i omgivelsesluften er dette en betydelig fordel samtidig som påliteligheten opprettholdes.
Rotorbur av kobber bidrar til effektiv energioverføring
Rotorburet av kobberstrimler reduserer elektriske tap og bidrar til å opprettholde termisk motstand under gjentatte driftssykluser. Kombinert med statorviklingen som er impregnert med VPI-teknologi, bidrar dette til stabil effekt selv under langvarig belastning. For en trefaset elektrisk motor i krevende industriell bruk er dette et viktig grunnlag for lang levetid og konsistente parametere.
Parametere for pålitelig start og beskyttelse av driften
En merkestrøm på 53,4 A, et nominelt moment på 4332 Nm, et startmoment på 1 ganger nominelt moment, et maksimalt moment på 2,3 ganger nominelt moment og en startstrøm på 5,9 ganger merkestrømmen gir konstruktørene et grunnlag for dimensjonering av strømforsyning, beskyttelse og mekanisk reserve. Slike data verdsettes av både OEM-produsenter av store teknologiske enheter og serviceteam som trenger forutsigbar oppførsel under start. Konstruksjonen bruker isolasjonsklasse F, temperaturstigningsklasse B, 6326-C3-lagre på både DE- og NDE-siden, rotortreghetsmoment på 19,6 kg·m² og lasttreghetsmoment på 663,0 kg·m².
Typiske industrielle bruksområder
- Sementmøller og hjelpedrifter for knusere.
- Vifter for forbrennings- og filtreringslinjer.
- Kompressorenheter for prosessluft.
- Pumper for kjølemedium- og prosesskretser.
- Pumper for fabrikkers vannhåndteringssystemer.
- Båndtransportører i råvarehåndtering.
- Valselinjer i metallurgiske anlegg.
- Møller for malmbearbeiding.
- Avtrekksvifter i kraftproduksjonsenheter.
- Blande- og homogeniseringsutstyr.
- Knuseenheter i steinbearbeiding.
- Granuleringslinjer i kjemisk industri.
- Ekstrudere for gummi- og plastteknologi.
- Prosessomrørere i papirindustrien.
Løsning for lang drift med lavere kostnader
H27R 4001-6-6 med en pakkevekt på 2700 kg er forberedt for krevende prosjekter der hver driftsdag teller. Takket være kombinasjonen av en sveiset stålramme, lukket IC611-kjøling og et rotorbur av kobber er den egnet for kunder som søker stabil effekt, enklere integrering og langsiktig økonomi. Dra nytte av tilbudet og velg en løsning som støtter pålitelig drift av teknologien uten unødvendige stopp.
