Høyspennings elektrisk motor 450 kW, 2980 o/min, 6000 V, IC611, H27R 3553-2-6

Den elektriske motoren på 2900 o/min i utførelsen H27R 3553-2-6 leverer høy effekt på 450 kW ved 6000 V og 2980 o/min, slik at store anlegg kan redusere energitap og nedetid ved langvarig belastning. For OEM-produsenter og teknologiske systemer er ikke bare driftsstabilitet, men også den samlede effektiviteten ved integrasjon i linjen viktig. Derfor støtter denne modellen pålitelig drift med høy virkningsgrad på 95,8 % og effektfaktor på 0,88.

Sveiset stålramme forenkler installasjonen av store drivsystemer

Konstruksjonen med sveiset stålramme kombinerer høy stivhet med en mer håndterbar vekt, noe serviceteam setter pris på under håndtering, installasjon og planlagte driftsstans. I den lukkede kjølekretsen med IC611 luft-til-luft-kjøling holdes motorens indre adskilt fra ytre forurensninger, noe som øker anvendeligheten i støvete eller korrosive miljøer. Denne løsningen er egnet der det forventes lang levetid og stabil ytelse uten unødvendige inngrep fra en høyspenningsmotor.

• Den høyere mekaniske stivheten i rammen støtter presis plassering på fundamentet og lavere vibrasjoner ved kontinuerlig belastning.
• Lukket kjøling bidrar til å holde motorens indre rent selv i miljøer med støv, aerosoler eller kjemisk påvirkning.
• Løsningen er egnet for store teknologiske enheter der pålitelig drift og begrenset servicebehov overvåkes.

Driftsparametere støtter dimensjonering av strømforsyning og beskyttelse

Startverdiene er også avgjørende ved dimensjonering av start, beskyttelse og strømforsyning. Startmomentet når 0,9 ganger nominelt moment, maksimalt moment 2,9 ganger nominelt moment og startstrømmen 6,9 ganger nominell strøm. Sammen med nominell strøm på 51,6 A gjør dette det mulig å dimensjonere startutstyr og etterfølgende beskyttelseskomponenter presist. I kombinasjon med nominelt moment på 1442 Nm og rotorens treghetsmoment på 4,3 kg·m² fungerer motoren godt i systemer som krever større momentreserve.

Valg av lager og roterende system forlenger serviceintervallene

DE-lageret 6317-C3 og NDE-lageret 6317-C3 er begge dimensjonert for robust drift i industrielle applikasjoner med høy mekanisk belastning. Lastens treghetsmoment på 63,9 kg·m² gjør at motoren kan brukes i enheter med mer betydelig dynamisk belastning, for eksempel ved start under belastning eller stabil drift med variabel prosessmotstand. Isolasjonsklasse F sammen med temperaturstigningsklasse B gir reserve for langvarig bruk i krevende driftssykluser.

Bruk i energiintensive industrisystemer

Denne 2-polede elektriske motoren er spesielt egnet for applikasjoner der høyt turtall, stabilt moment og sømløs integrasjon i store anlegg er avgjørende. I praksis brukes den til kompressorstasjoner, matevannspumper, blåsere for kraftproduksjonsenheter, miksere i kjemisk industri, knusere, valselinjer, vifter, sentrifuger, ekstruderingssystemer, slambehandlingssystemer, tungt belastede transportbånd og teknologiske systemer for sementverk eller behandling av gruveråstoffer. I disse enhetene er den også egnet som trefaset elektrisk motor, fordi den muliggjør enkel integrasjon i industriell strømforsyning og etterfølgende styring.

For anlegg som søker et pålitelig segment av HV-elektriske motorer med høy driftssikkerhet, er H27R 3553-2-6 en løsning med fokus på effektivitet, robusthet og servicetilgjengelighet. VYBO Electric leverer en plattform for store fabrikker og OEM-integratorer som må kontrollere kostnadene gjennom hele utstyrets levetid. Benytt tilbudet på en elektrisk motor som støtter stabil ytelse, enklere installasjon og lavere driftstap i krevende industriell bruk.

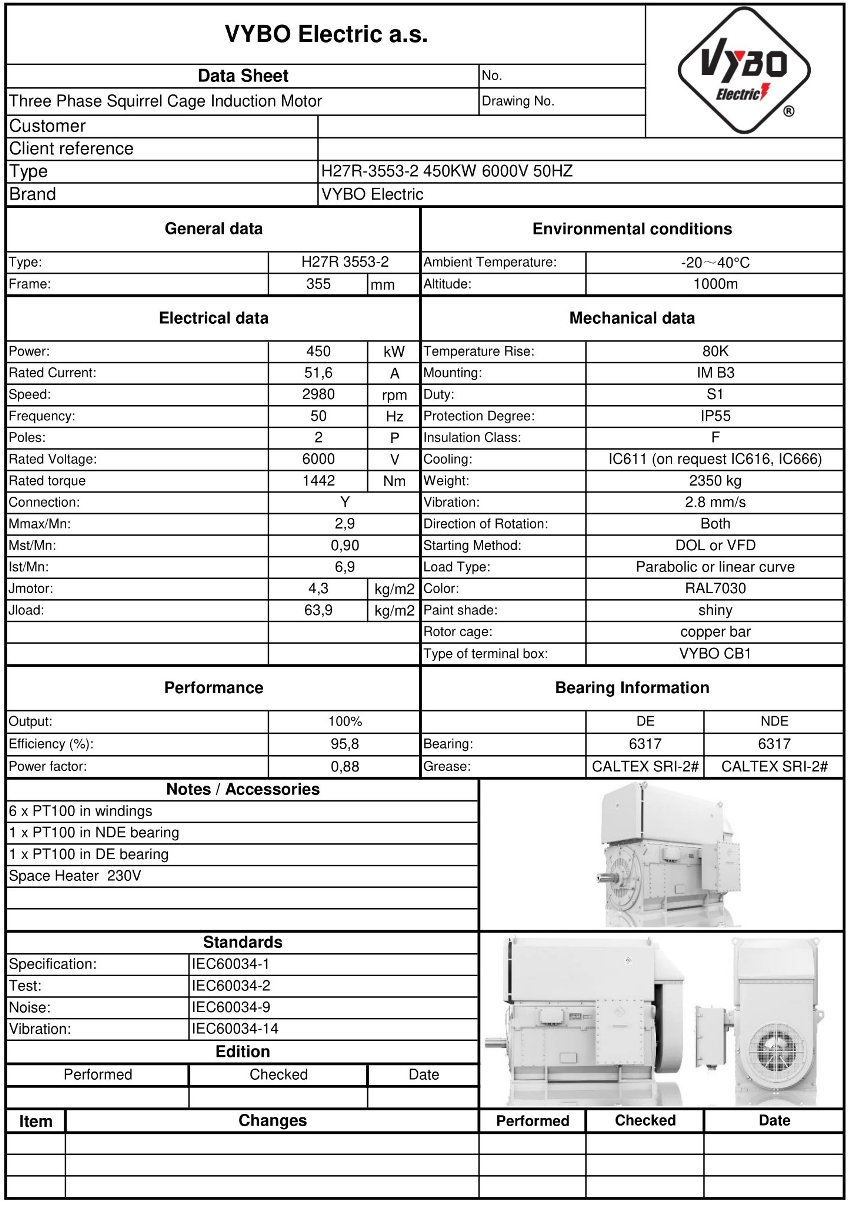

Tekniske data for endelig integrasjon

Ved dimensjonering av enheten hjelper den nøyaktig angitte pakkede vekten på 2350 kg også med planlegging av logistikk, løftepunkter og installasjon i hallen. Kombinasjonen av effekt-, strøm-, turtalls- og momentparametere gir konstruktørene nødvendig grunnlag ved valg av drivsystemer, startere, beskyttelsesreleer og mekaniske forbindelser til den drevne maskinen. Fra et vedlikeholds- og langsiktig driftsperspektiv er dette en motor for applikasjoner der pålitelighet direkte bidrar til produksjonens lønnsomhet.
