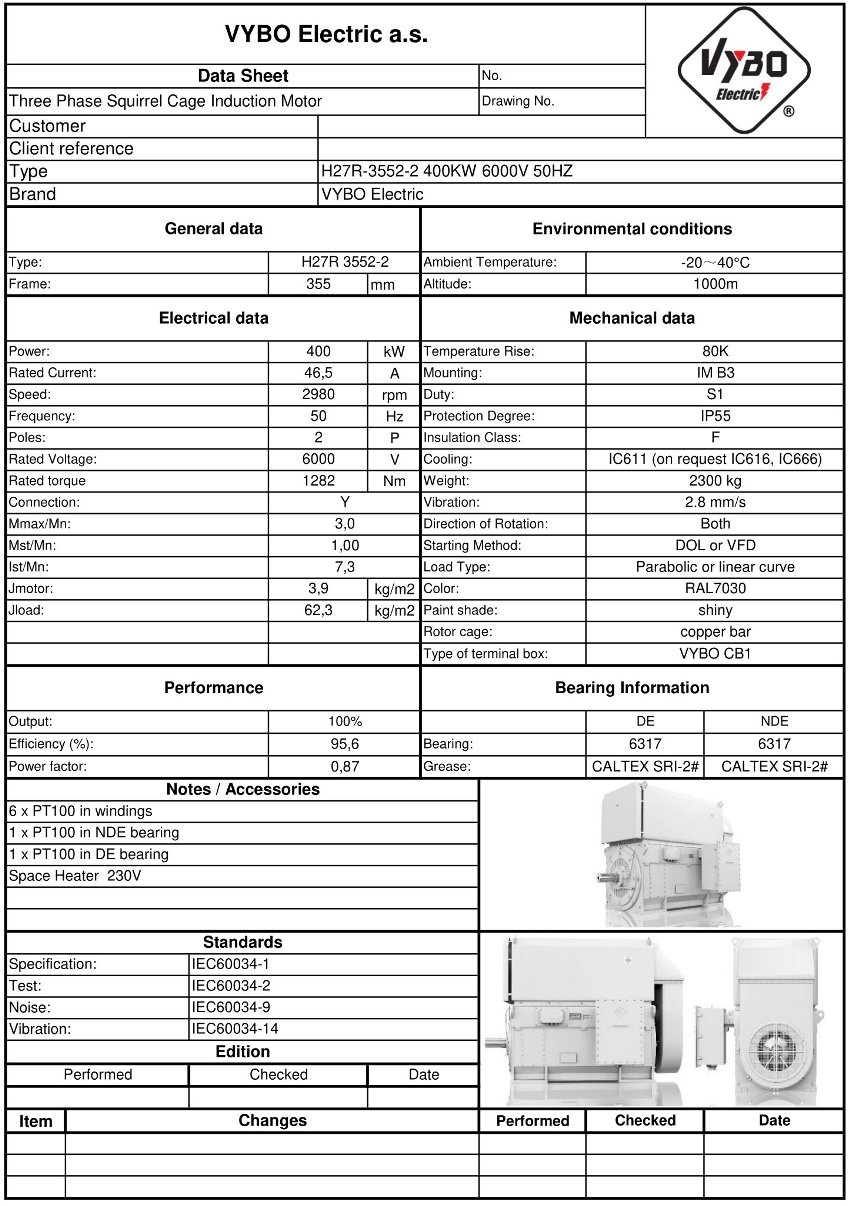

Trefaset elektrisk motor: H27R-3552-2 400KW 6000V 50HZ
| Grunnleggende tekniske data | |
| Motortype | H27R 3552-2 |
| Nominell effekt (kW) | 400 |
| Rammestørrelse (mm) | 355 |
| Antall poler | 2 |
| Nominelt turtall (rpm) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 6000 |
| Tilkobling | Y |
| Nominell strøm (A) | 46,5 |
| Virkningsgrad ved 100 % belastning (%) | 95,6 |
| Effektfaktor ved 100 % belastning | 0,87 |
| Start- og momentegenskaper | |
| Nominelt moment (Nm) | 1282 |
| Forhold for låst-rotor-moment (LRT/RLT) | 1,00 |
| Forhold for maksimalt moment (BDT/RLT) | 3,0 |
| Forhold for låst-rotor-strøm (LRA/RLA) | 7,3 |
| Rotorens treghetsmoment (kg·m²) | 3,9 |
| Lastens treghetsmoment (kg·m²) | 62,3 |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC611 (på forespørsel IC616, IC666) |
| Startmetode | DOL, VFD, mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | kobberstaver i rotoren |
| Koblingsbokstype | VYBO CB1-HV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatefinish | |
| Omtrentlig vekt | 2300 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lager og smøring | |
| DE/NDE-lagre | 6317-C3/6317-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
Den elektriske motoren H27R 3552-2-6 med en effekt på 400 kW er konstruert for anlegg der stabil ytelse, lavt energiforbruk og langsiktig pålitelighet er avgjørende. Denne elektriske motoren på 2900 o/min arbeider med et nominelt turtall på 2980 o/min, har en merkestrøm på 46,5 A, virkningsgrad på 95,6 % og effektfaktor på 0,87, og bidrar dermed til å redusere driftstap ved kontinuerlig belastning av produksjonslinjer og teknologiske systemer.
Høyere virkningsgrad under lange produksjonssykluser
Høy IE4-virkningsgrad støtter økonomisk kontinuerlig drift, noe som er spesielt viktig i applikasjoner med mange starter, lange driftstider og økende krav til energibalansen. H27R 3552-2-6 er egnet for industrielle høyspenningsdrifter der presis effektoverføring, et stabilt moment på 1282 Nm og tilstrekkelig reserve for start og belastningsendringer kreves.
Den sveisede stålrammen gir høy strukturell stivhet og forenkler samtidig håndteringen under transport og installasjon av større motorer i teknologiske enheter. En trefaset elektrisk motor i denne klassen er derfor egnet for systemer der ikke bare virkningsgrad, men også servicetilgjengelighet og forutsigbar oppførsel under langvarig belastning er viktig.
Sikrere start og kontroll av det termiske driftsregimet
Ved dimensjonering av start og vern vil ingeniører også ha nytte av at startmomentet når 1 ganger merkemomentet, maksimalt moment 3 ganger merkemomentet og startstrømmen 7,3 ganger merkestrømmen. Disse verdiene gjør det mulig å velge strømforsyning, beskyttelseskomponenter og momentreserve riktig for tunge starter, spesielt når motoren er en del av dynamisk belastede teknologiske systemer.
Standard termisk beskyttelse og overvåking øker tryggheten ved kontinuerlig drift fordi motoren er klargjort for overvåking av viklingenes og lagrenes tilstand samt forhold som kan påvirke drivsystemets levetid. Isolasjonsklasse F, temperaturstigningsklasse B og 6317-C3-lagre på både DE- og NDE-siden støtter pålitelig drift også ved høyere termisk belastning.
Presis dimensjonering for store teknologiske systemer
Modellen H27R 3552-2-6 arbeider med et rotortreghetsmoment på 3,9 kg·m² og et belastningstreghetsmoment på 62,3 kg·m², noe som forenkler utformingen av oppstart og koordinering med styrings- og driftskrav. Den er egnet der det kreves en presis og robust topolet elektrisk motor med stabil ytelse for langvarig bruk. VYBO Electric leverer en teknisk løsning med vekt på serviceberedskap og industriell praksis.
Typiske praktiske bruksområder
Motoren brukes innen følgende områder:
- Hovedpumper i kjølekretser i energisektoren.
- Prosessvifter i metallurgiske og kjemiske anlegg.
- Kompressorstasjoner med kontinuerlig drift.
- Knusere og møller i gruveindustrien.
- Ekstrudere og blandere i storskala plastproduksjon.
- Transportørdrifter i omfattende produksjonslinjer.
- Drivenheter for teknologiske systemer fra OEM-produsenter.
En løsning for pålitelig levering til produksjonen
En pakket vekt på 2300 kg og den robuste konstruksjonen er viktig ved planlegging av logistikk, støtte og installasjon i rammer for teknologiske enheter. Hvis du trenger en motor med stabil ytelse, lang levetid og fornuftige driftskostnader, kontakt oss for et tilbud og en teknisk bekreftelse på egnetheten.
