Høyspennings elektrisk motor 355 kW, 1487 o/min, 6000 V, IC611, H27R 3551-4-6

Lavere driftstap, stabil drift under høy belastning og bedre avkastning på investeringen er grunner til at denne 1400 o/min elektriske motoren brukes i krevende produksjonssystemer. Modellen H27R 3551-4-6 med en effekt på 355 kW er konstruert for applikasjoner der det forventes langsiktig effektivitet, pålitelig momentoverføring og fornuftige energikostnader ved kontinuerlig drift.

IE4-virkningsgrad reduserer energitap i store drivsystemer

IE4 Super Premium-virkningsgrad betyr i praksis at motoren omdanner tilført elektrisk energi til mekanisk arbeid mer effektivt og sløser mindre som varme. I store teknologiske systemer merkes dette særlig under lange driftssykluser, der hvert prosentpoeng i virkningsgrad gjenspeiles i forbruket og i lavere termisk belastning på omkringliggende utstyr. Denne trefasede elektriske motoren bidrar derfor til økonomisk drift også der effektbehovet forblir kontinuerlig høyt.

Sveiset stålramme forenkler håndtering og opprettholder presis geometri

Konstruksjonen med en sveiset stålramme gir høy stivhet i en lettere løsning enn støpejern, noe konstruktører og installasjonsteam setter pris på ved transport og plassering av store enheter. En pakkevekt på 2500 kg krever forsiktig håndtering, men den stive rammen bidrar til å opprettholde monteringsnøyaktighet og mekanisk stabilitet også i anlegg med vibrasjoner eller hyppige starter.

Standard termisk beskyttelse og overvåking øker driftssikkerheten

For høyeffekts HV-motorer er det viktig å overvåke tilstanden til både viklingen og lagrene, derfor er løsningen forberedt for standard termisk beskyttelse og overvåking. I praksis støttes dette av PT100-sensorer i viklingen og lagrene, PTC-termistorer og 230 V antikondensvarme, som bidrar til å redusere risikoen for kaldstart etter stopp og overvåke temperaturforholdene i tide. Isolasjonsklasse F sammen med temperaturstigningsklasse B gir serviceteam et solid grunnlag for sikker dimensjonering av beskyttelse og integrasjon i etterfølgende automatisering. DE-lager 6322-C3 og NDE-lager 6322-C3 støtter rotasjonsstabilitet under kontinuerlig belastning.

H27R 3551-4-6 er egnet for store teknologiske systemer

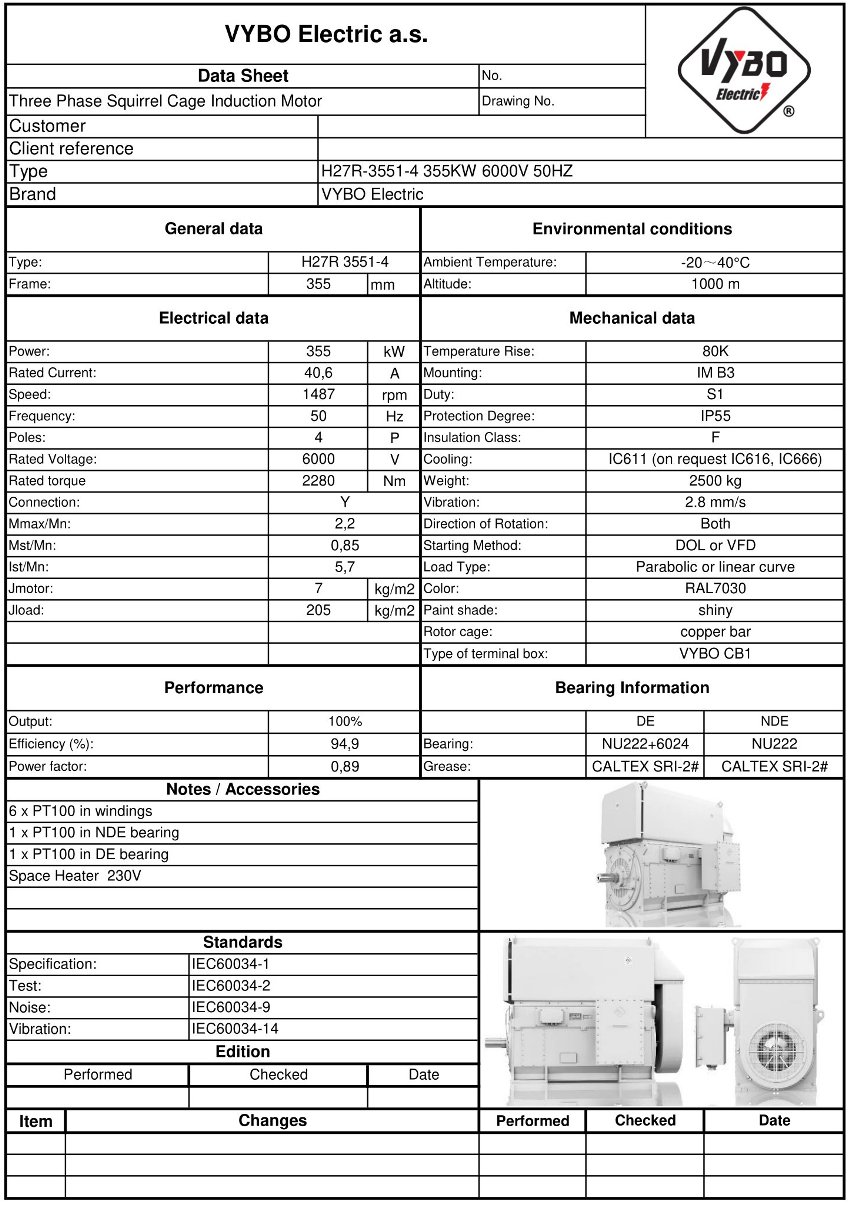

For OEM-produsenter og anleggsoperatører er det viktig at motoren håndterer belastningen uten unødvendige kompromisser i dimensjoneringen. Nominell strøm på 40,6 A, nominelt moment på 2280 Nm, effektfaktor på 0,89 og virkningsgrad på 94,9 % danner en kombinasjon som er egnet for dimensjonering av strømforsyning, tavler og beskyttelseskomponenter. Rotorinerti på 7,0 kg·m² og lastinerti på 205,0 kg·m² må tas hensyn til under start, særlig dersom drivsystemet skal gå med hyppige starter, lang akselerasjon eller belastningsendringer. Ved utforming av start er det viktig å ta høyde for et startmoment på 0,85 ganger nominelt moment, et maksimalt moment på 2,2 ganger nominelt moment og en startstrøm på 5,7 ganger nominell strøm. Verdien 6000 V tilsvarer også bruk i krevende energisystemer der presis koordinering med etterfølgende HV-distribusjonssystem forventes.

Typiske industrielle bruksområder

• Hovedkompressorstasjoner i kjemisk og petrokjemisk industri.
• Store pumpeenheter for vannbehandlingsanlegg og kjølekretser.
• Ventilasjons- og avtrekkssystemer for metallurgiske virksomheter.
• Møller og knusere i råvarebearbeiding og gruveteknologi.
• Drivsystemer for transportlinjer i tung produksjonslogistikk.
• Maskinaggregater for papir- og masselinjer.
• Teknologiske systemer for kraftproduksjon og hjelpedrift i kraftverk.

Hvorfor industriprosjekter velger denne firepolede elektriske motoren

Denne firepolede elektriske motoren gir en balanse mellom effekt, virkningsgrad og robust konstruksjon for langsiktig bruk i produksjonsanlegg. Takket være betegnelsen H27R 3551-4-6 og produktstøtten fra VYBO Electric kan den lettere integreres i prosjekter som krever pålitelighet ved kontinuerlig drift, tilgjengelig service og tydelig teknisk kontinuitet for senere prosjektfaser.

Yter der både effekt og pålitelighet er avgjørende

Hvis du må velge en motor for tungt belastede teknologier med vekt på energieffektivitet, mekanisk stivhet og klarhet for overvåking, er denne modellen en egnet kandidat blant moderne HV-motorer. Kontakt oss for tilbud, teknisk finjustering eller prosjektkonsultasjon.
