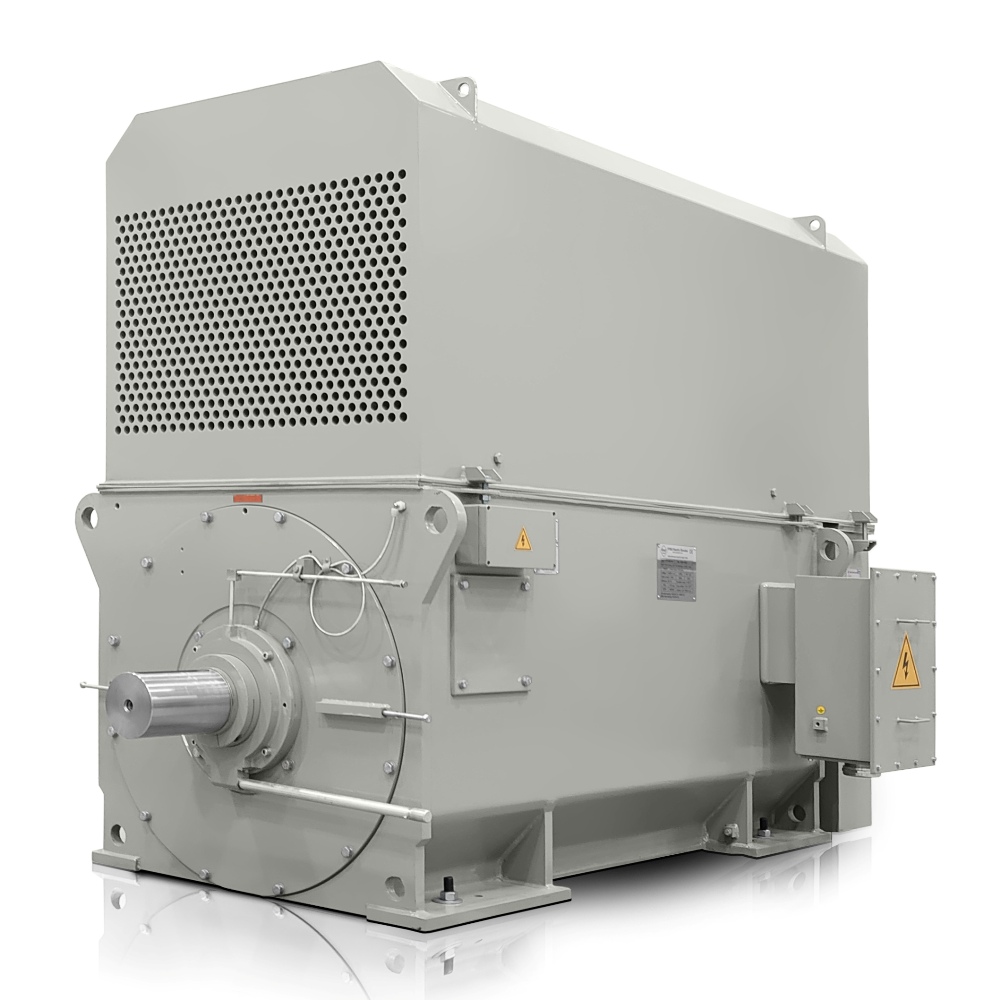

Trefaset elektrisk motor: H27R-5603-4 2800KW 6000V 50HZ

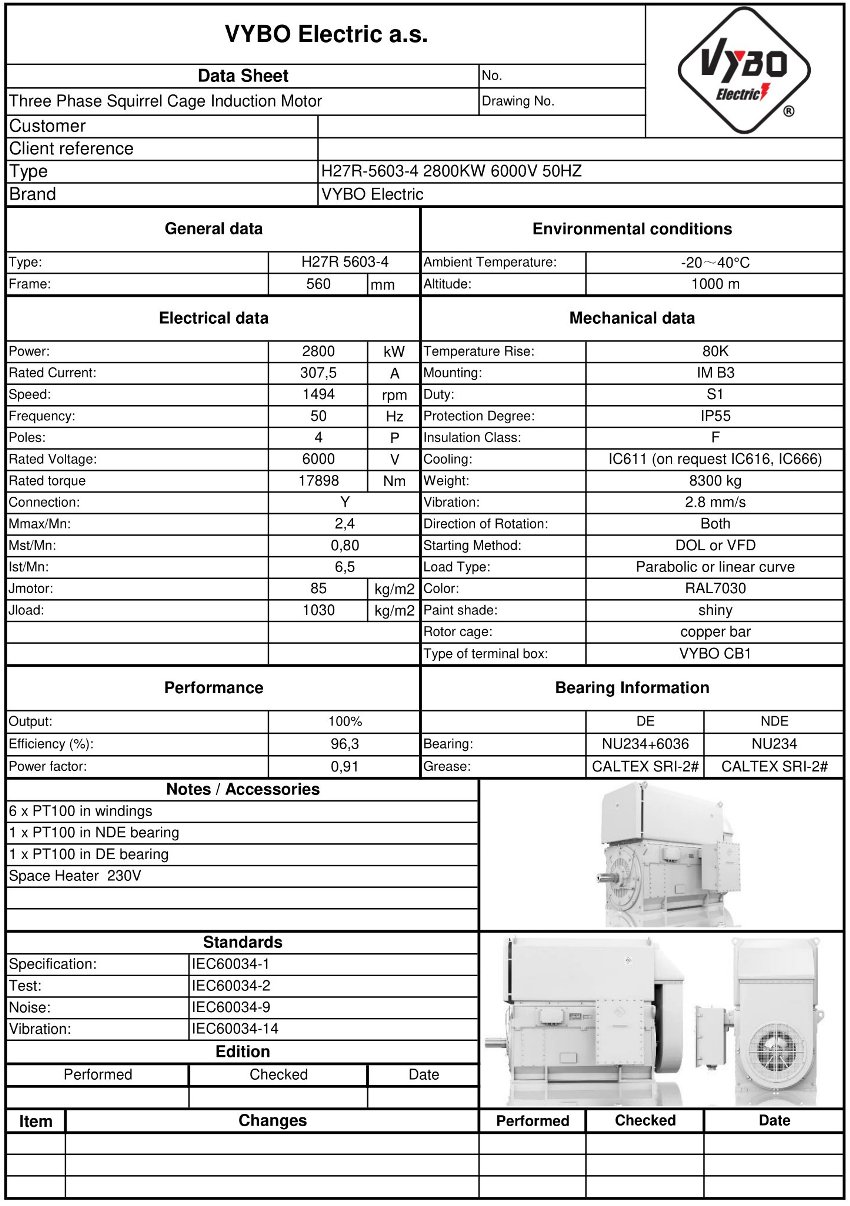

| Grunnleggende tekniske data | |
| Motortype | H27R 5603-4 |
| Nominell effekt (kW) | 2800 |
| Rammestørrelse (mm) | 560 |
| Antall poler | 4 |
| Nominelt turtall (rpm) | 1494 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 6000 |
| Tilkobling | Y |
| Nominell strøm (A) | 307,5 |
| Virkningsgrad ved 100 % belastning (%) | 96,3 |
| Effektfaktor ved 100 % belastning | 0,91 |
| Start- og momentegenskaper | |
| Nominelt moment (Nm) | 17898 |
| Forhold for låst-rotor-moment (LRT/RLT) | 0,80 |
| Forhold for maksimalt moment (BDT/RLT) | 2,4 |
| Forhold for låst-rotor-strøm (LRA/RLA) | 6,5 |
| Rotorens treghetsmoment (kg·m²) | 85 |
| Lastens treghetsmoment (kg·m²) | 1030 |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC611 (på forespørsel IC616, IC666) |
| Startmetode | DOL, VFD, mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | kobberstaver i rotoren |
| Koblingsbokstype | VYBO CB1-HV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatefinish | |
| Omtrentlig vekt | 8300 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lager og smøring | |
| DE/NDE-lagre | NU238-C3+6040-C3/NU230-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
Økonomisk drift av store drivsystemer starter med en korrekt dimensjonert maskin, og H27R 5603-4-6 med en effekt på 2800 kW gir et reelt potensial for å redusere energibehovet ved kontinuerlig drift. Denne 1400 o/min elektriske motoren er konstruert for 6000 V strømforsyning og gir ved nominelt turtall på 1494 o/min stabil drift i applikasjoner der langsiktig effektivitet og høy effekttilgjengelighet er avgjørende.
Energieffektivitet i store prosessdrev
En høy virkningsgrad på 96,3 % og en effektfaktor på 0,91 bidrar til å redusere tap i systemer som går mange timer under belastning. IE4 Super Premium-virkningsgrad betyr her mindre unødvendig varme i driften og et bedre økonomisk resultat for kontinuerlige teknologier, der hvert prosentpoeng omsettes i reelt forbruk. For operatøren er det også viktig at en trefaset elektrisk motor med denne effekten opprettholder stabile driftsforhold i store teknologiske enheter.
Konstruksjon for transport, installasjon og stivhet
Den sveisede stålrammen gir en sterk konstruksjon som er egnet for store industrimaskiner og gjør samtidig håndteringen enklere under transport og installasjon. Med denne rammestørrelsen på 560 mm er integrering i den teknologiske linjen, oppretting mot koblingen og service i trange rom lettere å håndtere. Pakkevekten på 8300 kg samsvarer med en robust konstruksjon for krevende industriell bruk.
Start, momentreserve og nettbeskyttelse
Ved dimensjonering av startsystemet er det viktig å ta hensyn til en merkestrøm på 307,5 A og et startmoment på 0,8 ganger merkemomentet, et maksimalt moment på 2,4 ganger merkemomentet og en startstrøm på 6,5 ganger merkestrømmen. Et merkemoment på 17898 Nm gir motoren reserve for teknologiske belastninger med varierende last, men utformingen av beskyttelse og strømforsyning må også ta hensyn til rotorens treghetsmoment på 85,0 kg·m² og lastens treghetsmoment på 1030,0 kg·m². Korrekt dimensjonering av tavle, kabler og beskyttelseskomponenter bidrar til å sikre både stabil start og nettbeskyttelse.
Standard termisk beskyttelse og overvåking i produksjon
Motoren er forberedt for langvarig bruk i miljøer der pålitelig overvåking av viklings- og lagertemperaturer forventes. Termisk beskyttelse og overvåking bygger på PT100-sensorer i vikling og lagre, PTC-termistorer og 230 V antikondensvarme, noe som er spesielt praktisk ved sesongstans, variasjoner i omgivelsestemperaturen og omstart av teknologien. Isolasjonsklasse F sammen med temperaturstigning B gir reserve for drift under krevende forhold.
Lageroppsett for tung kontinuerlig belastning
DE-lager NU238-C3+6040-C3 og NDE-lager NU230-C3 støtter stabilitet under høye radiale og kombinerte krefter. Et slikt oppsett er egnet for anlegg der lang motorlevetid og lav følsomhet for opprettingsavvik forventes.
Typisk industriell bruk
H27R 5603-4-6 brukes i applikasjoner som krever høy effekt, pålitelig start og lang driftskontinuitet.
- Drivsystemer for store sentrifugalpumper i energiproduksjon og vannforvaltning.
- Vifter for kjelenheter og forbrenningsteknologi.
- Hovedkompressorer i prosessanlegg.
- Knusere og møller i sementindustrien.
- Båndtransportører i gruvedrift og steinbrudd.
- Ekstrudere i tung polymerbearbeiding.
- Pumpestasjoner for kjølekretser i store fabrikker.
- Miksere og omrørere i kjemisk produksjon.
- Dreneringssystemer i metallurgiske anlegg.
- Teknologiske linjer med høy treghet og kontinuerlig belastning.
Kontakt oss hvis du trenger en motor for en stor prosess som kombinerer effektivitet, robust konstruksjon og presis teknisk støtte.
