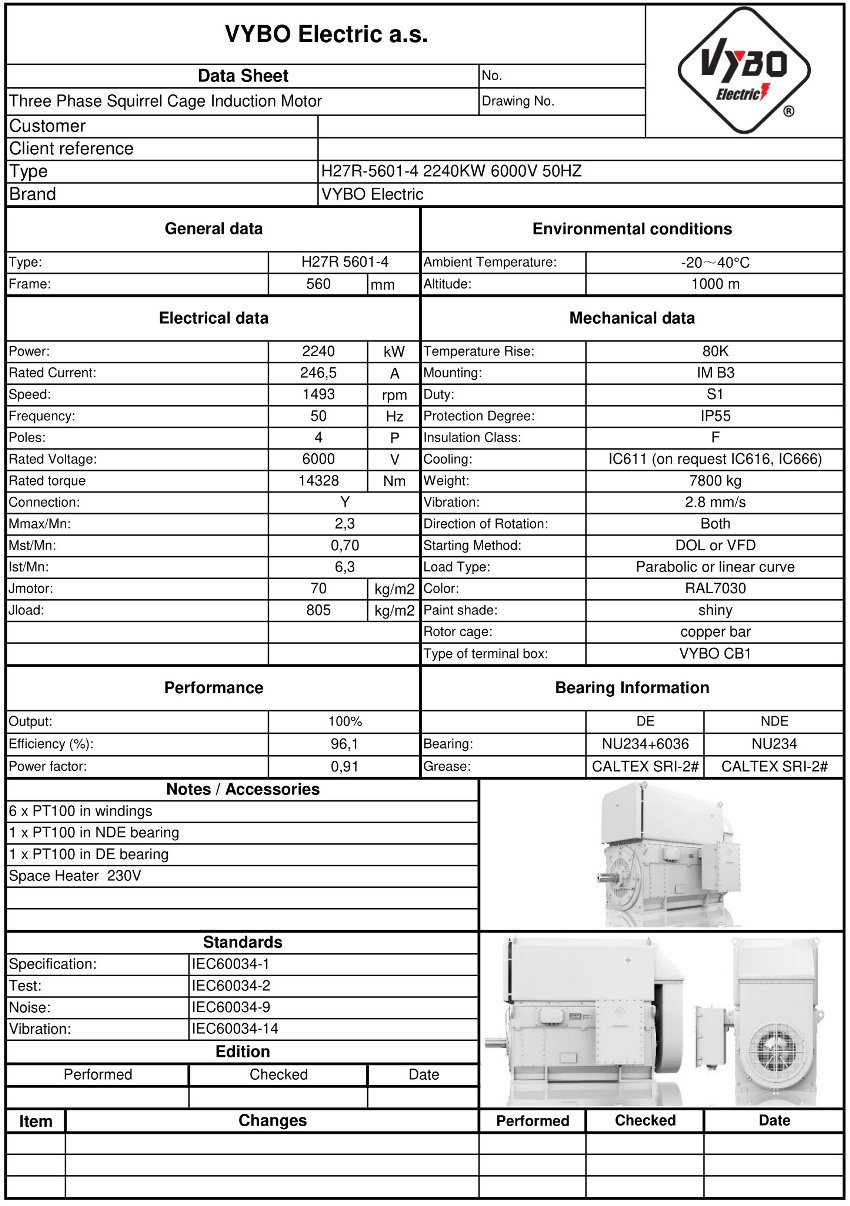

Høyspennings elektrisk motor 2240 kW, 1493 o/min, 6000 V, IC611, H27R 5601-4-6

Konstruksjonen av motoren H27R 5601-4-6 med en effekt på 2240 kW er beregnet for store drivsystemer der langsiktig driftssikkerhet og lavere vedlikeholdskostnader er avgjørende. Denne høyspenningsmotoren arbeider med 6000 V og nominelt turtall på 1493 o/min, noe som gjør den godt egnet for anlegg som krever stabil effekt i klassen 1400-1500 o/min uten unødvendige inngrep i teknologien. I praksis betyr dette mer effektiv energibruk, lavere termisk belastning og mer presis planlegging av serviceintervaller.

2240 kW elektrisk motor for energiintensive anlegg

For store prosessenheter er det verdt å overvåke ikke bare merkeeffekten, men også virkningsgrad, strømbehov og momentreserve under start. En virkningsgrad på 96,1 % og en effektfaktor på 0,91 bidrar til å begrense tap under lange driftssykluser, noe som er spesielt viktig for utstyr med høye timekostnader. En merkestrøm på 246,5 A er egnet for dimensjonering av strømforsyning, beskyttelse og overspenningsvern i systemer beregnet for langvarig belastning.

Startoppførselen er også viktig ved dimensjonering av startsystemet og sikring av momentoverføring. Startmomentet når 0,7 ganger merkemomentet, maksimalt moment 2,3 ganger merkemomentet og startstrømmen 6,3 ganger merkestrømmen, noe som hjelper ved valg av kontaktor- eller frekvensomformerkoordinering og dimensjonering av nettvernet. Et merkemoment på 14328 Nm gir tilstrekkelig reserve for tunge teknologiske enheter med støtbelastninger.

Sveiset stålramme forenkler håndtering og installasjon

Den viktigste konstruksjonsfordelen er den sveisede stålrammen, som gir en stor maskin høy stivhet og samtidig bidrar til å redusere vekten sammenlignet med støpejernsløsninger. Dette merkes ved transport, plassering på fundamentet og presis oppretting med maskinen som er koblet til motoren. For operatøren betyr det kortere installasjonstid og enklere logistikk ved utskifting eller større service.

Like viktig er IC611 luft-til-luft-kjøling, fordi den lukkede kjølekretsen holder luften inne i motoren ren og forbedrer egnetheten for støvete eller korrosive miljøer. I tungindustrien er dette en praktisk fordel, fordi de interne komponentene er bedre beskyttet mot forurensning og driften forblir stabil selv ved økte miljøkrav.

Konstruksjonselementer for lang levetid i krevende drift

Rotorburet av kobberbånd bidrar til lavere elektriske tap og hjelper med å håndtere termisk belastning gjennom lange driftsperioder. Kombinert med isolasjonsklasse F og temperaturstigning B skaper dette betingelser for pålitelig drift i krevende teknologiske sykluser. Rotorens treghetsmoment på 70,0 kg·m² og lastens treghetsmoment på 805,0 kg·m² bør tas med ved beregning av start og valg av kobling, girkasse eller mykstarter.

Lageroppsettet er utformet med tanke på langvarig belastning, med DE-lager NU238-C3+6040-C3 og NDE-lager NU230-C3. Denne løsningen støtter akselstabiliteten under drift og forenkler serviceplanleggingen i store produksjonsenheter. Pakkevekten på 7800 kg må tas hensyn til ved kranhåndtering, transport og forberedelse av installasjonsområdet.

Typisk bruk i industrielle teknologier

Denne firepolede elektriske motoren er egnet der kontinuerlig effekt, høy tilgjengelighet og presist definerte driftsforhold kreves. Takket være konstruksjonen og parameterne er den egnet for omfattende linjer og enheter i tungindustri, energiproduksjon og prosessanlegg der det legges vekt på levetid og forutsigbart vedlikehold.

Den brukes oftest i følgende applikasjoner:

• Kompressorer for store teknologiske enheter i petrokjemisk produksjon.
• Pumpestasjoner for kjøle- og prosessvann i energiproduksjon.
• Transportsystemer med høyt startmoment i gruvedrift.
• Møller og knusere i sement- og metallurgisk industri.
• Ventilasjonsenheter og blåsere for store industrianlegg.
• Valse- og opprullingsenheter med støtbelastninger i metallurgi.

I miljøer med HV-elektriske motorer er kompatibilitet med anleggets beskyttelses- og styresystemer også viktig, og derfor bidrar denne modellen til å forenkle integreringen i eksisterende teknologier. Hvis du trenger en løsning for et stort drivsystem med vekt på reduserte driftskostnader, kan du benytte tilbudet og sikre en motor som støtter lang og stabil drift av teknologien din.
