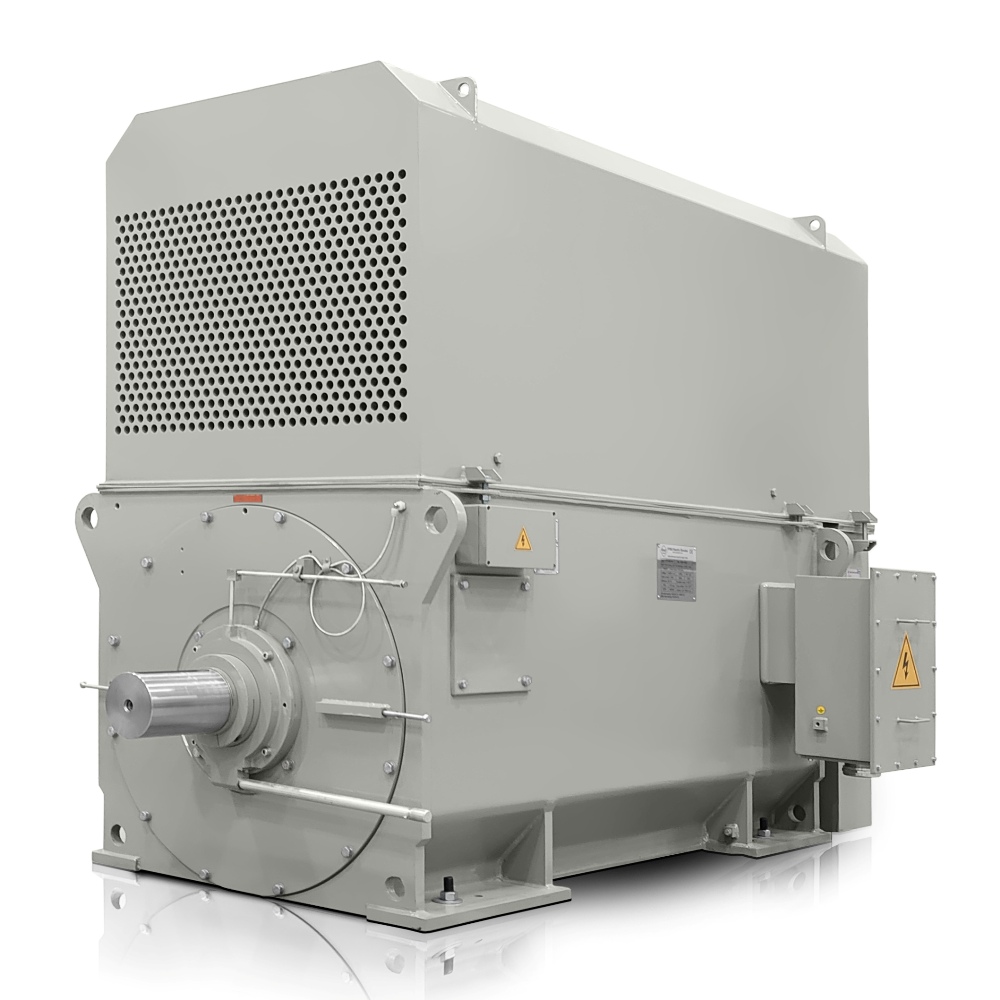

Trefaset elektrisk motor: H27R-3551-8 220KW 6000V 50HZ
| Grunnleggende tekniske data | |
| Motortype | H27R 3551-8 |
| Nominell effekt (kW) | 220 |
| Rammestørrelse (mm) | 355 |
| Antall poler | 8 |
| Nominelt turtall (rpm) | 740 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 6000 |
| Tilkobling | Y |
| Nominell strøm (A) | 27,2 |
| Virkningsgrad ved 100 % belastning (%) | 93,1 |
| Effektfaktor ved 100 % belastning | 0,84 |
| Start- og momentegenskaper | |
| Nominelt moment (Nm) | 2839 |
| Forhold for låst-rotor-moment (LRT/RLT) | 1,20 |
| Forhold for maksimalt moment (BDT/RLT) | 2,0 |
| Forhold for låst-rotor-strøm (LRA/RLA) | 5,2 |
| Rotorens treghetsmoment (kg·m²) | 13 |
| Lastens treghetsmoment (kg·m²) | 886 |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC611 (på forespørsel IC616, IC666) |
| Startmetode | DOL, VFD, mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | kobberstaver i rotoren |
| Koblingsbokstype | VYBO CB1-HV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatefinish | |
| Omtrentlig vekt | 2510 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lager og smøring | |
| DE/NDE-lagre | 6322-C3/6322-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
H27R 3551-8-6 er en løsning for anlegg som krever høy effekt med lave tap og stabil drift ved kontinuerlig belastning. Denne 750 o/min elektriske motoren med en effekt på 220 kW er beregnet for en 6000 V strømforsyning og gir et balansert forhold mellom driftseffektivitet, momentreserve og pålitelighet under langvarig belastning. I kategorien HV-elektriske motorer er dette en løsning som fungerer godt der energidisiplin og en konstruksjon forberedt for tøff industriell bruk er avgjørende.
Energieffektivitet reduserer kostnader ved langvarig belastning
Motoren oppnår en virkningsgrad på 93,1 % og en effektfaktor på 0,84, noe som bidrar til å begrense unødvendige energitap i effektdrivsystemer. IE4 Super Premium-virkningsgrad er spesielt viktig i dette segmentet for bruksområder der motoren går mange timer uten avbrudd og enhver reduksjon i tap påvirker de totale driftskostnadene. Med en merkestrøm på 27,2 A og et nominelt turtall på 740 o/min kan drivsystemet tilpasses på en fornuftig måte til linjens driftskrav, mens H27R-HD-Modular fortsatt er egnet for moderne teknologi med fokus på stabilitet og servicetilgjengelighet.
IC611 luft-til-luft-kjøling holder motoren egnet for krevende miljøer
Den viktigste konstruksjonsfordelen er IC611 luft-til-luft-kjøling, som arbeider i en lukket kjølekrets og bidrar til å holde luften inne i motoren ren. Løsningen forbedrer egnetheten der støv, fukt eller korrosive komponenter finnes i luften, fordi det interne kjølerommet ikke utsettes direkte for omgivelsesluften. Den høye effekten holdes under kontroll selv ved langvarig belastning, noe som er avgjørende for en høyspenningsmotor i industriell bruk.
VPI-impregnering av statorviklingen øker motstanden mot vibrasjoner
Statorviklingen impregneres med VPI-teknologi, noe som støtter motstanden mot fukt, støv og vibrasjoner. For store drivsystemer er denne beskyttelsen spesielt viktig i miljøer med hyppige starter, belastningsendringer og lange driftssykluser. Isolasjonsklasse F sammen med temperaturstigningsklasse B gir en praktisk reserve for termisk stabilitet og øker påliteligheten i applikasjoner med høy belastning. H27R-HD-Modular gir derfor et konstruksjonsgrunnlag som er egnet for industrielle enheter som krever lang levetid og stabile parametere.
Momentreserve hjelper under start og belastning
Det nominelle dreiemomentet på 2839 Nm suppleres av et startmoment som når 1,2 ganger merkemomentet og et maksimalt moment på 2 ganger merkemomentet. Startstrømmen på 5,2 ganger merkestrømmen er en viktig verdi ved dimensjonering av strømforsyning, vernekomponenter og linjevern, fordi den muliggjør mer presis konfigurasjon av drivsystemets elektriske infrastruktur. Denne åttepolede elektriske motoren har også rotorinerti på 13,0 kg·m² og lastinerti på 886,0 kg·m², noe som er relevant ved dimensjonering av tilkoblingen til den drevne mekanismen.
Konstruksjonsdata letter integrering i tung teknologi
En rammestørrelse på 355 mm og en emballasjevekt på 2510 kg viser et robust drivsystem for store teknologiske enheter. DE-lager 6322-C3 og NDE-lager 6322-C3 støtter pålitelig drift under radiale og kombinerte belastninger, noe som er viktig i bruksområder med kontinuerlig mekanisk belastning. Motorer i H27R-HD-Modular-serien er derfor egnet der presis dimensjonering, romlig integrasjon og langsiktig driftssikkerhet uten unødvendige inngrep kreves.
Typisk industriell bruk gir stabil effekt i praksis
Modellen H27R 3551-8-6 er beregnet for løsninger som kombinerer høy effekt, lave tap og motstand mot krevende forhold. Den brukes vanligvis i følgende anlegg:
- Hovedpumpeenheter for prosessvann og sirkulasjonskretser.
- Ventilasjonssystemer for metallurgiske, energi- og kjemiske anlegg.
- Kompressorstasjoner som krever kontinuerlig høy effekt.
- Møller og knuselinjer med slag- og stasjonære belastninger.
- Valse- og transportteknologi i store produksjonsanlegg.
- OEM-enheter for kraftproduksjon, prosessindustri og tung maskinindustri.
Hvis du trenger et drivsystem for langvarig bruk som kombinerer økonomisk drift, robust konstruksjon og beredskap for industrielle forhold, er H27R 3551-8-6 en egnet kandidat. For prosjektbruk, lagerpåfylling eller rask utskifting i eksisterende teknologi kan du bestille denne motoren i dag for å sikre tilgjengelighet til nærmeste installasjonsdato.
