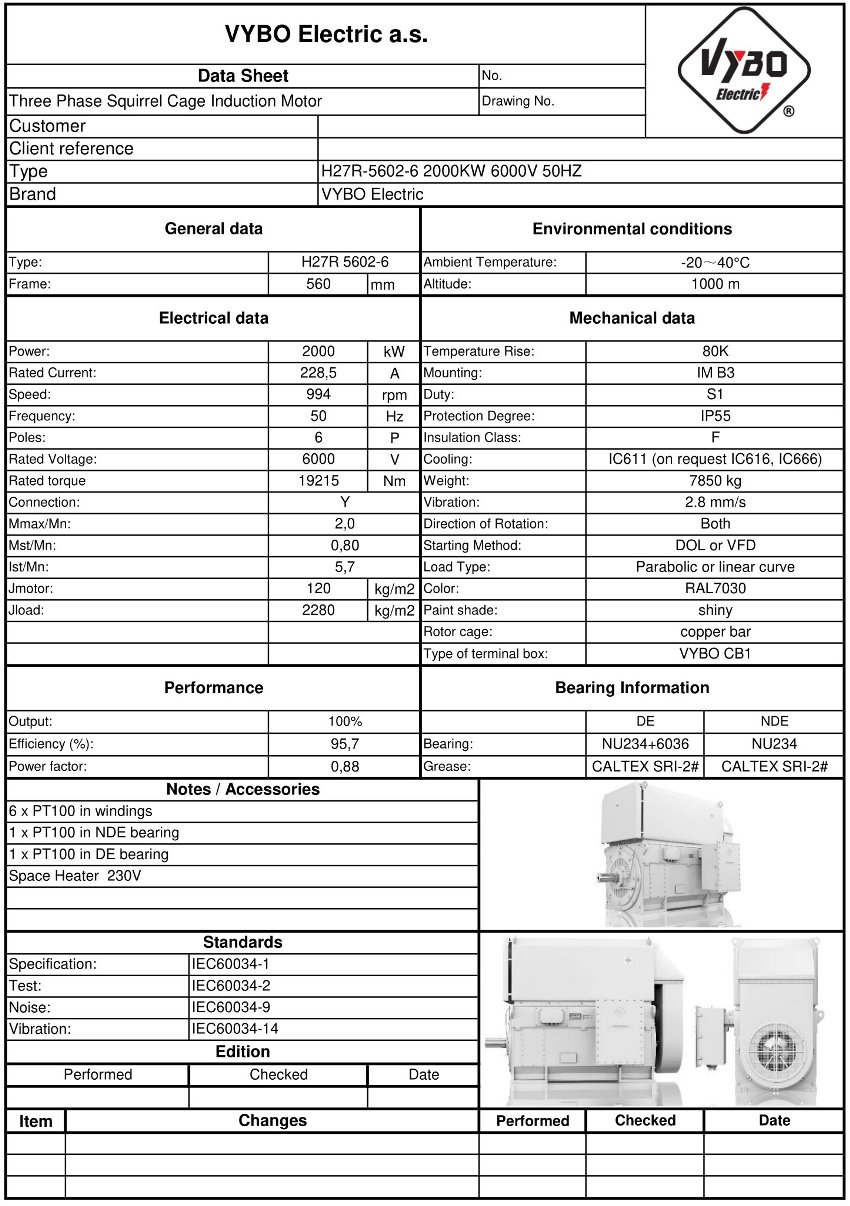

Trefaset elektrisk motor: H27R-5602-6 2000KW 6000V 50HZ
| Grunnleggende tekniske data | |
| Motortype | H27R 5602-6 |
| Nominell effekt (kW) | 2000 |
| Rammestørrelse (mm) | 560 |
| Antall poler | 6 |
| Nominelt turtall (rpm) | 994 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 6000 |
| Tilkobling | Y |
| Nominell strøm (A) | 228,5 |
| Virkningsgrad ved 100 % belastning (%) | 95,7 |
| Effektfaktor ved 100 % belastning | 0,88 |
| Start- og momentegenskaper | |
| Nominelt moment (Nm) | 19215 |
| Forhold for låst-rotor-moment (LRT/RLT) | 0,80 |
| Forhold for maksimalt moment (BDT/RLT) | 2,0 |
| Forhold for låst-rotor-strøm (LRA/RLA) | 5,7 |
| Rotorens treghetsmoment (kg·m²) | 120 |
| Lastens treghetsmoment (kg·m²) | 2280 |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC611 (på forespørsel IC616, IC666) |
| Startmetode | DOL, VFD, mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | kobberstaver i rotoren |
| Koblingsbokstype | VYBO CB1-HV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatefinish | |
| Omtrentlig vekt | 7850 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lager og smøring | |
| DE/NDE-lagre | NU238-C3+6040-C3/NU230-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
Konstruksjonen i H27R-HD-Modular-serien er beregnet for drivsystemer der pålitelig drift og lavere livssykluskostnader er avgjørende. Modellen H27R 5602-6-6 er en 900 o/min elektrisk motor med en effekt på 2000 kW som gir et stabilt grunnlag for store teknologiske enheter på et 6000 V-nett og reduserer behovet for serviceinngrep og nedetid.
Den robuste rammen bruker en sveiset stålkonstruksjon som kombinerer høy stivhet med enklere håndtering under transport og installasjon av store enheter. Kombinert med IC611 luft-til-luft-kjøling holdes motorens indre adskilt fra omgivelsene, noe som støtter drift under støvete og korrosivt krevende forhold.
Driftsøkonomien er også viktig i energiintensive anlegg. En virkningsgrad på 95,7 % og en effektfaktor på 0,88 bidrar til bedre utnyttelse av tilført elektrisk energi, mens en merkestrøm på 228,5 A og et nominelt dreiemoment på 19215 Nm gir konstruktørene tilstrekkelig handlingsrom ved dimensjonering av strømforsyningen og den mekaniske koblingen til den drevne maskinen.
Rotoren bruker et bur av kobberstaver, som bidrar til lave elektriske tap, gode termiske egenskaper og lang levetid i tung industriell drift. Denne trefasede elektriske motoren arbeider også med et startmoment på 0,8 ganger merkemomentet, et maksimalt moment på 2 ganger merkemomentet og en startstrøm på 5,7 ganger merkestrømmen, noe som forenkler dimensjoneringen av vern og strømforsyningskomponenter.
Høyere energieffektivitet for store drivsystemer
I kategorien HV-elektriske motorer er energieffektivitet spesielt viktig der motoren arbeider mange timer med stabil belastning. H27R-HD-Modular bruker isolasjonsklasse F og temperaturstigningsklasse B, slik at den termiske reserven forblir egnet også for krevende prosessykluser.
Sekspolet elektrisk motor for prosess- og energiteknologi
Denne sekspolede elektriske motoren er blant løsningene som er beregnet for store pumper, vifter, kompressorer og andre tunge enheter. Et nominelt turtall på 994 o/min, rotorinerti på 120,0 kg·m² og lastinerti på 2280,0 kg·m² gir et godt grunnlag for dimensjonering av mekanisk start og styring av systemets dynamikk.
Lagre og mekanisk holdbarhet ved langvarig drift
Lagersystemet er bygget for langvarig drift med fokus på stabilitet og servicetilgjengelighet. På DE-siden brukes kombinasjonen NU238-C3+6040-C3, mens NDE-siden bruker lager NU230-C3, noe som støtter pålitelig drift under høy radial belastning.
Typisk bruk i tungindustri
H27R 5602-6-6 brukes hovedsakelig i følgende applikasjoner:
- Drift av hovedsentrifugalpumper i olje- og petrokjemiske anlegg.
- Kompressorstasjoner for prosessgasser og tekniske medier.
- Store vifter og blåsere i kraftproduksjon og metallurgi.
- Møller og knuselinjer i sementindustrien.
- Hardt belastede båndtransportører i gruveteknologi.
- Knusere og siktelinjer i gruveanlegg.
- Luftere og blandere i store vannhåndteringsenheter.
- Prosessdrift i cellulose- og papirindustrien.
Mer presis dimensjonering for drift og installasjon
En emballasjevekt på 7850 kg krever godt planlagt logistikk, men bekrefter også den robuste konstruksjonen som er egnet for store industrielle installasjoner. I praksis betyr dette enklere planlegging av transport, løfteoperasjoner og plassering i grunnrammen.
Benytt tilbudet for et høyeffektprosjekt
Hvis du trenger en pålitelig høyspenningsmotor for en krevende teknologisk enhet, tilbyr H27R 5602-6-6 en kombinasjon av effektiv drift, solid konstruksjon og enkel integrering i store drivsystemer. Benytt tilbudet fra VYBO Electric og få en løsning som støtter lang levetid og lavere driftskostnader.
