Høyspennings elektrisk motor 2000 kW, 1491 o/min, 6000 V, IC611, H27R 5004-4-6

I tung produksjon, energiproduksjon og kontinuerlig drift teller hvert prosentpoeng av virkningsgrad og pålitelighet under langvarig belastning. Modellen H27R 5004-4-6 er konstruert som en robust 1400 o/min elektrisk motor med en effekt på 2000 kW for applikasjoner der drivsystemet må arbeide stabilt, med rimelige driftstap og reserve for krevende teknologiske sykluser. I praksis betyr dette lavere termisk belastning, en gunstigere energibalanse og et bedre grunnlag for økonomisk drift av store teknologiske enheter.

IE4-virkningsgrad gir lavere tap i drivsystemer med høy effekt

I stort prosessutstyr betyr IE4 Super Premium-virkningsgrad lavere energitap og bedre utnyttelse av tilført elektrisk energi gjennom hele arbeidsdagen. Denne trefasede elektriske motoren er derfor egnet der motoren går mange timer i stabil drift eller med varierende belastning, men uten rom for unødvendig driftsstans. Innen HV-elektriske motorer er denne tilnærmingen spesielt viktig for drivsystemer som utgjør grunnlaget for en produksjonslinje eller støttende energiteknologi.

Sveiset stålramme forenkler håndtering ved høy effekt

Den sveisede stålrammen gir konstruksjonen høy stivhet og bidrar samtidig til transport og installasjon av store enheter, noe som er en praktisk fordel i tungindustrien. Stålkonstruksjonen er egnet der krevende belastninger, vibrasjoner og presis plassering i en teknologisk enhet forventes. Sett fra integrasjon i et maskinrom er denne firepolede elektriske motoren klar for installasjon på robuste fundamenter med fokus på langsiktig driftskontinuitet.

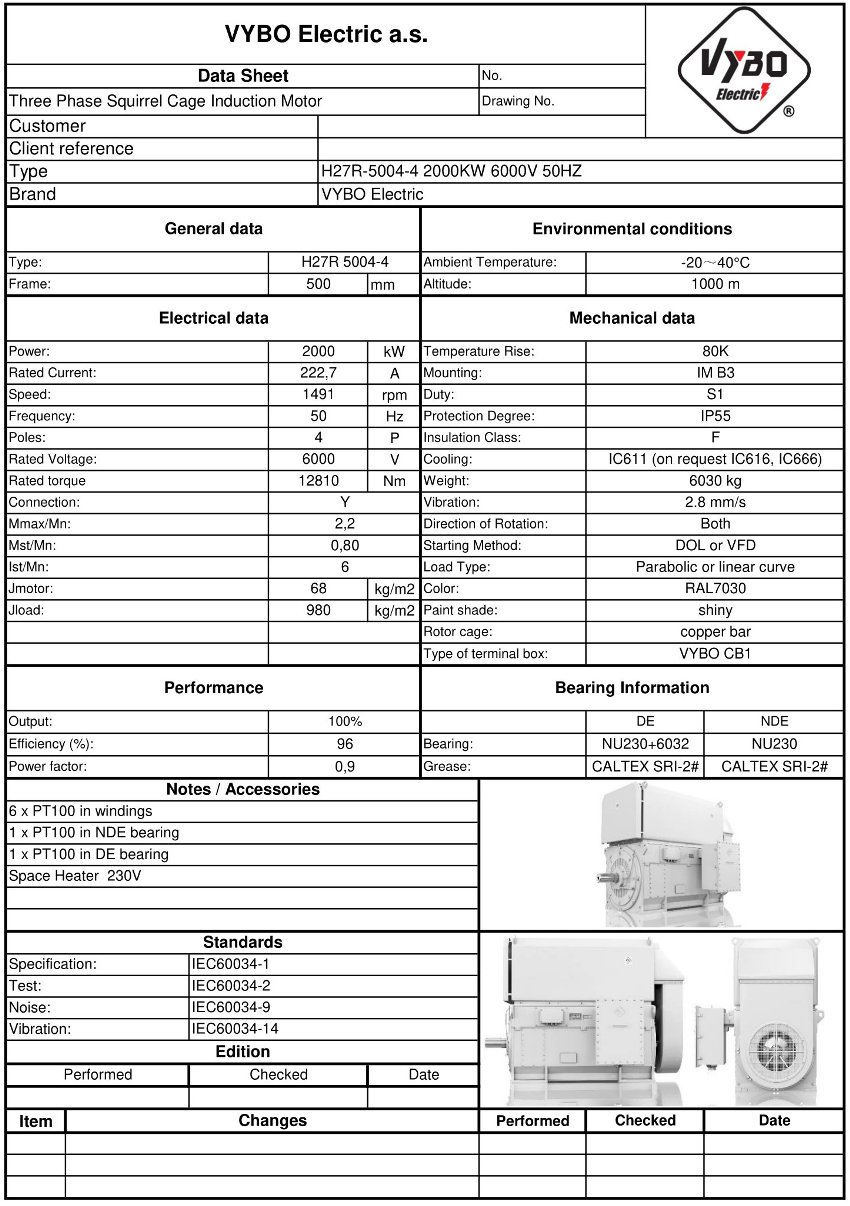

En merkestrøm på 222,7 A, en effektfaktor på 0,9 og en virkningsgrad på 96 % viser at motoren er egnet for effektiv effektoverføring i spenningsklassen 6000 V. Et nominelt turtall på 1491 o/min og et merkemoment på 12810 Nm understreker bruken i drivsystemer der en stabil mekanisk tilkobling til teknologisk utstyr er nødvendig. Rotorens treghetsmoment på 68,0 kg·m² og lastens treghetsmoment på 980,0 kg·m² er viktige ved dimensjonering av start, bremsing og koblings- og beskyttelseskomponenter.

Teknisk konstruksjon støtter pålitelig start og beskyttelse

Ved dimensjonering av strømforsyning og startsystem må det tas hensyn til et startmoment på 0,8 ganger merkemomentet, et maksimalt moment på 2,2 ganger merkemomentet og en startstrøm på 6 ganger merkestrømmen. Slike verdier er viktige ved valg av startsystem, beskyttelse, kabelføringer og ved vurdering av momentreserve på akselen og i den teknologiske maskinen. I industrielle enheter med høyere treghet bidrar korrekt dimensjonert beskyttelse til sikker start og gjentatte driftsmodi uten uønsket belastning på viklingen.

Standard termisk beskyttelse og overvåking forbedrer driftstilsynet

Motoren kan brukes i enheter som krever kontinuerlig overvåking av viklings- og lagertemperaturer samt beskyttelse mot kondens under stans. En slik løsning støtter drift der motorens tilstand må overvåkes og avvik i belastning eller kjøling håndteres raskt. Sammen med egnet driftsovervåking bidrar dette til å redusere risikoen for uplanlagte driftsstans og forlenge levetiden til hele drivsystemet.

Bruk i prosesser med høye momentkrav

Denne H27R 5004-4-6 er egnet for applikasjoner der høy tilgjengelighet, stabil effekt og en konstruksjon forberedt for langvarig driftsbelastning kreves. Typiske bruksområder omfatter:

• Hovedpumper i energiproduksjonsenheter.
• Høytrykksvifteenheter i termiske kraftverk.
• Kompressorstasjoner for prosessgasser.
• Doserings- og transportører i metallurgi.
• Møller og knusere i råvareindustrien.
• Rotasjonstørkere i kjemisk produksjon.
• Store blande- og homogeniseringsenheter i sementverk.

Kombinasjonen av en merkeeffekt på 2000 kW, høyt moment og en konstruksjon for krevende miljøer skaper forutsetninger for langvarig bruk i teknologier som krever presis driftskontinuitet. For operatører av store fabrikker er det også viktig at løsningen fra VYBO Electric bygger på mange års produksjonserfaring med store drivsystemer og gjør det mulig å bruke reelle data for strømforsyning, kjøling og vedlikehold under prosjektutformingen.

Kontakt for prosjektanvendelse og tilbud

Kontakt oss for å kontrollere egnetheten for din teknologi, supplere prosjektdokumentasjonen eller få pris på en spesifikk applikasjon.
