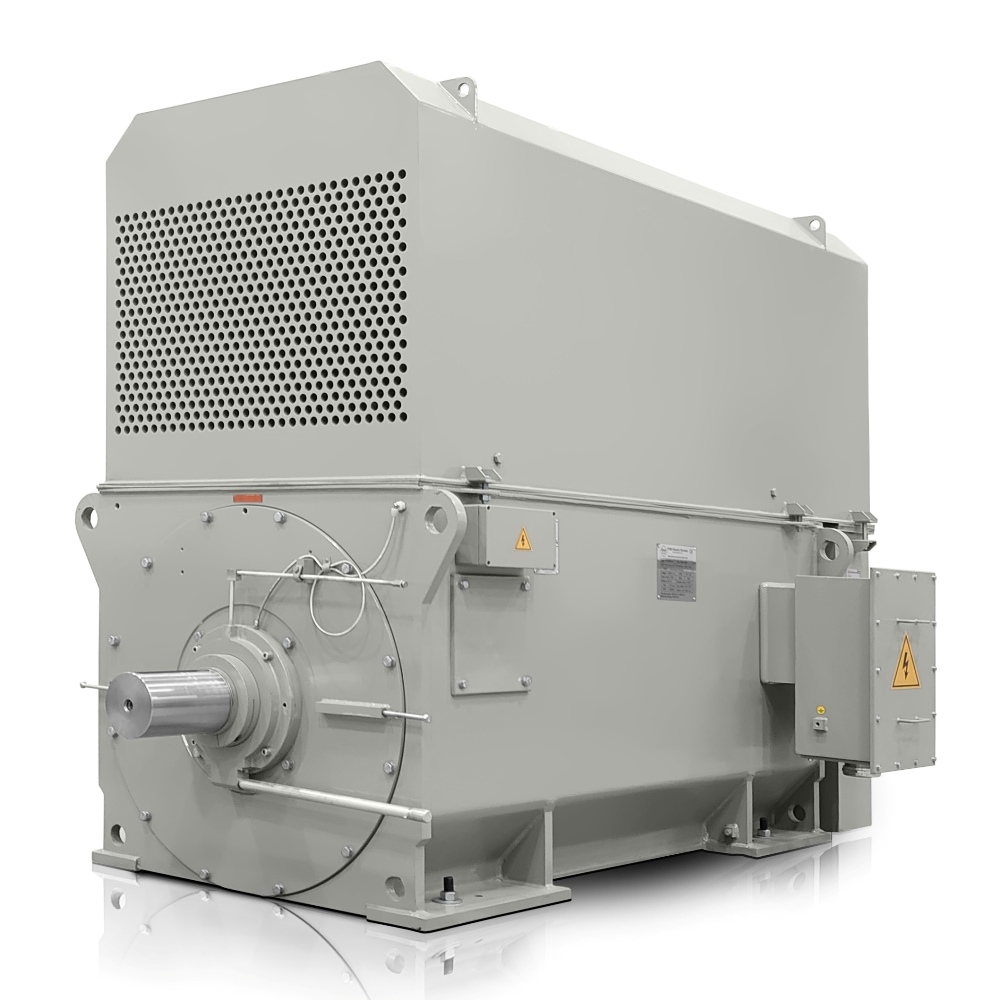

Trefaset elektrisk motor: H27R-5602-8 1600KW 6000V 50HZ

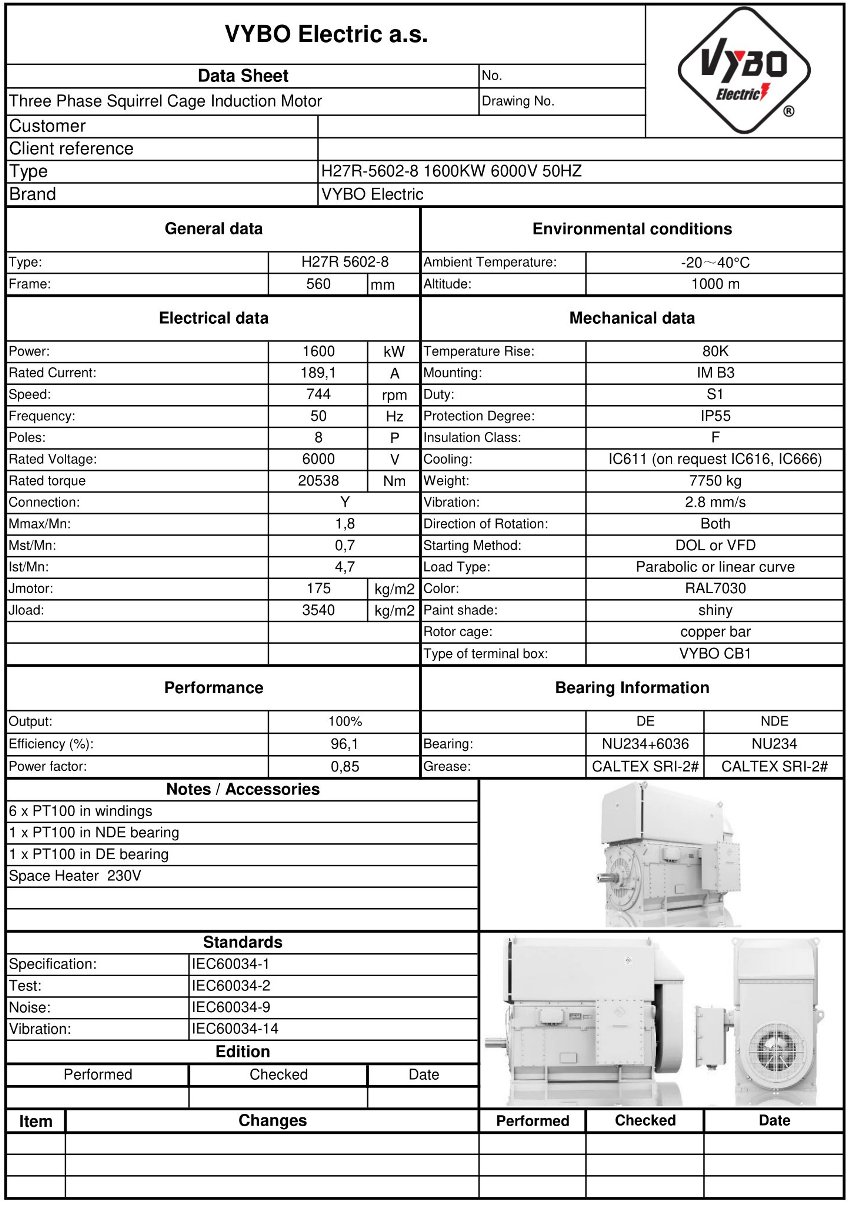

| Grunnleggende tekniske data | |
| Motortype | H27R 5602-8 |
| Nominell effekt (kW) | 1600 |
| Rammestørrelse (mm) | 560 |
| Antall poler | 8 |
| Nominelt turtall (rpm) | 744 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 6000 |
| Tilkobling | Y |
| Nominell strøm (A) | 189,1 |
| Virkningsgrad ved 100 % belastning (%) | 96,1 |
| Effektfaktor ved 100 % belastning | 0,85 |
| Start- og momentegenskaper | |
| Nominelt moment (Nm) | 20538 |
| Forhold for låst-rotor-moment (LRT/RLT) | 0,7 |
| Forhold for maksimalt moment (BDT/RLT) | 1,8 |
| Forhold for låst-rotor-strøm (LRA/RLA) | 4,7 |
| Rotorens treghetsmoment (kg·m²) | 175 |
| Lastens treghetsmoment (kg·m²) | 3540 |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC611 (på forespørsel IC616, IC666) |
| Startmetode | DOL, VFD, mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | kobberstaver i rotoren |
| Koblingsbokstype | VYBO CB1-HV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatefinish | |
| Omtrentlig vekt | 7750 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lager og smøring | |
| DE/NDE-lagre | NU238-C3+6040-C3/NU230-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
Konstruksjonen i H27R-HD-Modular-serien er forberedt for store drivsystemer der stabil drift, rimelige driftskostnader og lang levetid er avgjørende. Modellen H27R 5602-8-6 med en effekt på 1600 kW tilhører løsningene som i klassen elektrisk motor på 700 o/min gir driftsreserve for kontinuerlig belastning samtidig som en høy virkningsgrad på 96,1 % opprettholdes.
Den sveisede stålrammen gir høy stivhet samtidig som den letter håndteringen av den store motoren under transport og installasjon. Det lukkede kjølesystemet med IC611 luft-til-luft-kjøling holder motorens innside adskilt fra omgivelsene, noe som er gunstig i støvete driftsmiljøer, metallurgi og områder med korrosiv påvirkning.
Energibesparelser ved kontinuerlig belastning
Ved langvarig drift bidrar en effektfaktor på 0,85 sammen med en merkestrøm på 189,1 A til å redusere kravene til strømforsyningen og dimensjoneringen av distribusjonen. For operatøren betyr dette bedre kontroll over tap og mindre press på infrastrukturen, noe som er viktig i utstyr der også energieffektiviteten til hele den teknologiske enheten overvåkes.
Motstandskraft for tung industri
Denne høyspenningsmotoren bruker isolasjonsklasse F og temperaturstigningsklasse B, slik at konstruksjonen har termisk reserve for krevende drift. Rotorburet av kobberbånd støtter lavere elektriske tap, forbedrer den termiske motstanden og bidrar til å opprettholde lang levetid ved gjentatte starter og høye belastninger.
De grunnleggende startegenskapene er egnet for dimensjonering av både beskyttelse og strømforsyningssystem. Startmomentet når 0,7 ganger det nominelle dreiemomentet, maksimalt moment 1,8 ganger det nominelle dreiemomentet og startstrømmen 4,7 ganger merkestrømmen, noe som er viktig ved vurdering av dreiemomentreserve i teknologi med høyere treghet.
Lagerholdbarhet og stabilitet ved høy treghet
En rotor med et treghetsmoment på 175,0 kg·m² og en last med et treghetsmoment på 3540,0 kg·m² krever presist dimensjonerte starter og følsom kontroll av driftsforholdene. DE-lager NU238-C3+6040-C3 og NDE-lager NU230-C3 er valgt slik at akselopplagringen forblir stabil selv ved langvarig industriell bruk.
Tekniske parametere for dimensjonering av drivsystemet
H27R-HD-Modular-serien er egnet for konstruktører som trenger å kombinere høy effekt, pålitelighet og plasskrevende integrering i eksisterende linjer. En emballasjevekt på 7750 kg tilsvarer klassen av store maskiner der det lønner seg å planlegge håndtering og serviceinngrep allerede i prosjektfasen.
Industriell bruk i tung drift
Modellen H27R 5602-8-6 er egnet for følgende bruksområder:
- Drivsystemer for store sentrifugalkompressorer i kraftproduksjon.
- Hoveddrivenheter for råvannspumper.
- Vifteenheter i sementproduksjonslinjer.
- Kompressorstasjoner for gassbehandling.
- Valseverk i metallurgisk drift.
- Møller for knusing og maling av malm.
- Drivsystemer for transportsystemer i gruvedrift.
- Prosessomrørere i kjemisk industri.
- Enhetskjøletårn for store fabrikker.
- Komplekse vakuumpumper i papirindustrien.
- Ekstruderingslinjer med høy belastning.
- Effektforbrukere i anlegg med kontinuerlig drift.
Hvis du søker en robust motor for langvarig belastning og samtidig ønsker fordelene med en sveiset ramme, effektiv kjøling og et rotorbur av kobber, dra nytte av tilbudet om en VYBO Electric-løsning for prosjektet ditt.
En trefase elektrisk motor i denne klassen gir stor teknologi et stabilt grunnlag som man kan stole på ved planlegging av både drift og service.
H27R 5602-8-6 er konstruert for pålitelig drift i miljøer der lang levetid, presist definert startoppførsel og en konstruksjon forberedt for krevende forhold verdsettes.
