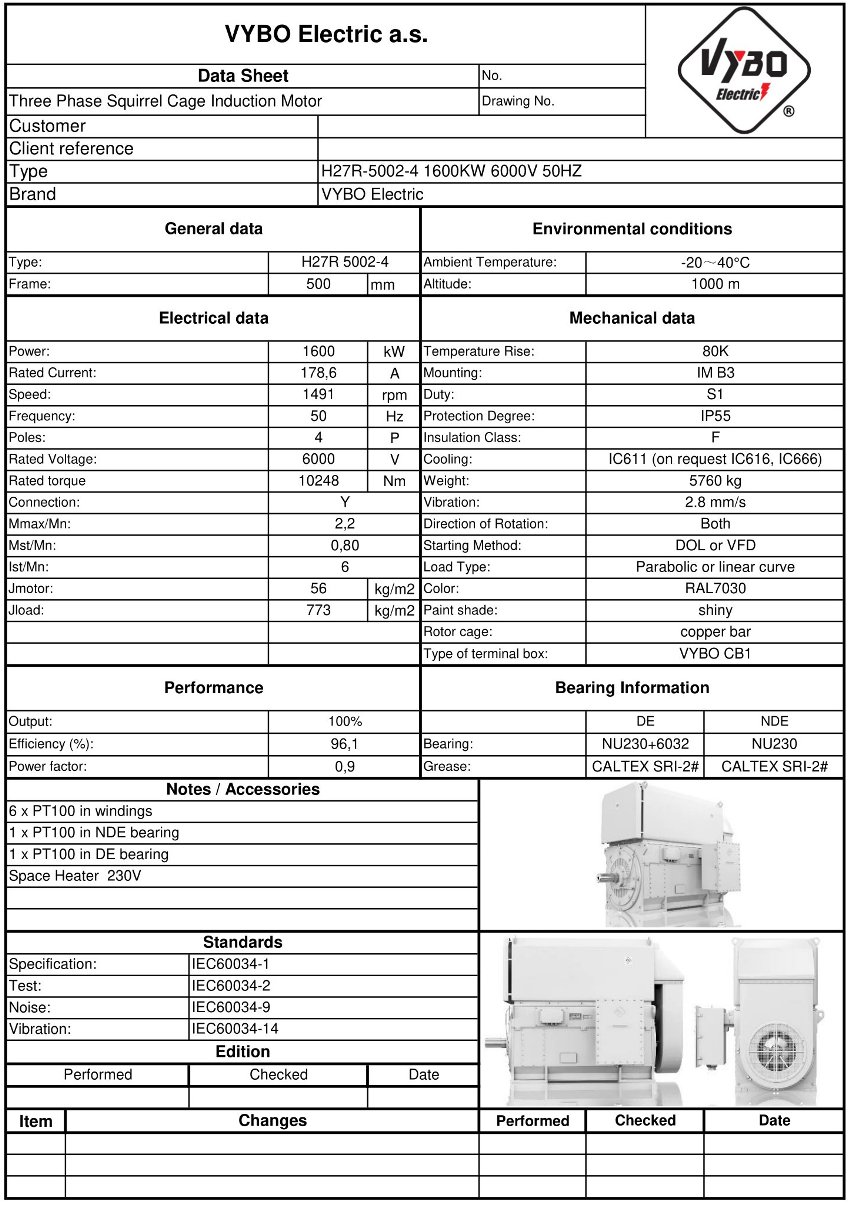

Høyspennings elektrisk motor 1600 kW, 1491 o/min, 6000 V, IC611, H27R 5002-4-6

H27R 5002-4-6 er konstruert for drivsystemer der stabil ytelse, lang levetid og lavere vedlikeholdskostnader er avgjørende. Denne 1400 o/min elektriske motoren med en effekt på 1600 kW, spenning på 6000 V og nominelt turtall på 1491 o/min bidrar til effektiv drift av store teknologiske systemer med en virkningsgrad på 96,1 % og en effektfaktor på 0,9. I praksis betyr dette lavere energitap, bedre utnyttelse av det tilkoblede nettet og mer stabil drift under langvarig belastning.

Konstruksjonen er basert på en sveiset stålramme som gir høy stivhet og samtidig enklere håndtering enn tunge støpejernsløsninger. Den lukkede kretsen med IC611 luft-til-luft-kjøling bidrar til å holde det indre miljøet i maskinen rent, noe som er viktig både i støvete anlegg og i miljøer med høyere korrosiv belastning. Rotorburet av kobberbånd bidrar til lavere tap og termisk motstandsdyktighet, slik at motoren bedre håndterer lange produksjonssykluser og hyppige starter.

Energieffektivitet og momentreserve for store drivsystemer

For konstruktører og vedlikeholdsteam er ikke bare merkeverdien, men også startoppførselen viktig. Startmomentet når 0,8 ganger merkemomentet, maksimalt moment 2,2 ganger merkemomentet og startstrømmen 6 ganger merkestrømmen. Slike data gjør det enklere å dimensjonere strømforsyning, beskyttelse og koordinering med frekvensomformere, startsystemer og prosessbegrensninger. For store fabrikker er også rotorens treghetsmoment på 56,0 kg·m² og lastens treghetsmoment på 773,0 kg·m², som inngår i beregningen av systemdynamikken, viktige.

Lageroppsett for et langt serviceintervall

Lageret på DE-siden er NU238-C3+6040-C3, mens lageret på NDE-siden er NU230-C3. Dette oppsettet støtter stabilitet ved høy effekt og bidrar til å opprettholde presis akselstyring i krevende drift. Isolasjonsklasse F sammen med temperaturstigning B skaper reserve for prosessmodi der langvarig termisk belastning forventes. Pakkevekten på 5760 kg viser også en robust konstruksjon som er egnet for tungindustri.

Bruk i store teknologiske enheter

Denne firepolede elektriske motoren er egnet for krevende applikasjoner som krever høy pålitelighet, presis driftsbalanse og et langt intervall mellom inngrep. En høyspenningsmotor i denne klassen brukes både ved kontinuerlig og periodisk belastning, der nettstabilitet, plassbehov og motstandsdyktighet mot omgivelsene er avgjørende.

Typiske bruksområder omfatter:

• Drift av prosessvannspumper i store energiproduksjonsenheter.
• Drift av kompressorer i petrokjemiske anlegg og raffinerier.
• Luftfordeling gjennom store blåsere i metallurgiske linjer.
• Hoveddrift for råvaretransportører i gruver og malmbehandling.
• Drift av møller i sementverk med lange produksjonsserier.
• Drift av vifter i røykgassavsugssystemer.
• Drift av miksere i kjemisk prosessering med høye momentkrav.
• Hjelpedrift for ekstruderingslinjer i polymerbearbeiding.
• Drift av granulerings- og knuseutstyr i tungindustrien.
• Drift av store valse- og håndteringssystemer.

Driftsfordeler ved integrering i teknologien

Ved dimensjonering inn i et eksisterende anlegg vil du sette pris på kombinasjonen av robust konstruksjon, effektiv kjøling og tekniske parametere som passer godt inn i utformingen av beskyttelse og styring. Modellen H27R 5002-4-6 er klar for bruk der energieffektivitet, driftstilgjengelighet og langsiktig effektstabilitet overvåkes. Hvis du trenger en motor til en stor teknologisk enhet, kan du benytte tilbudet og velge en løsning med reserve for krevende industrielle forhold.
