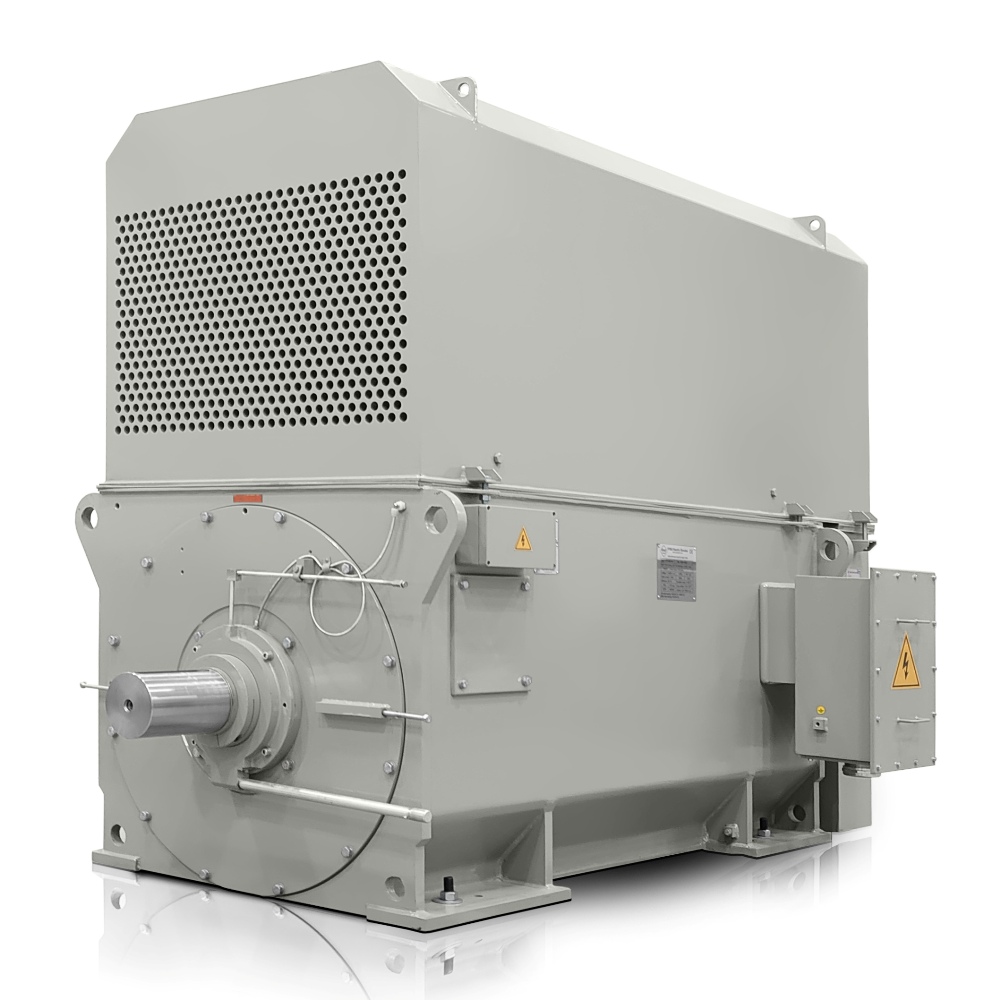

Trefaset elektrisk motor: H27R-5001-6 1120KW 6000V 50HZ

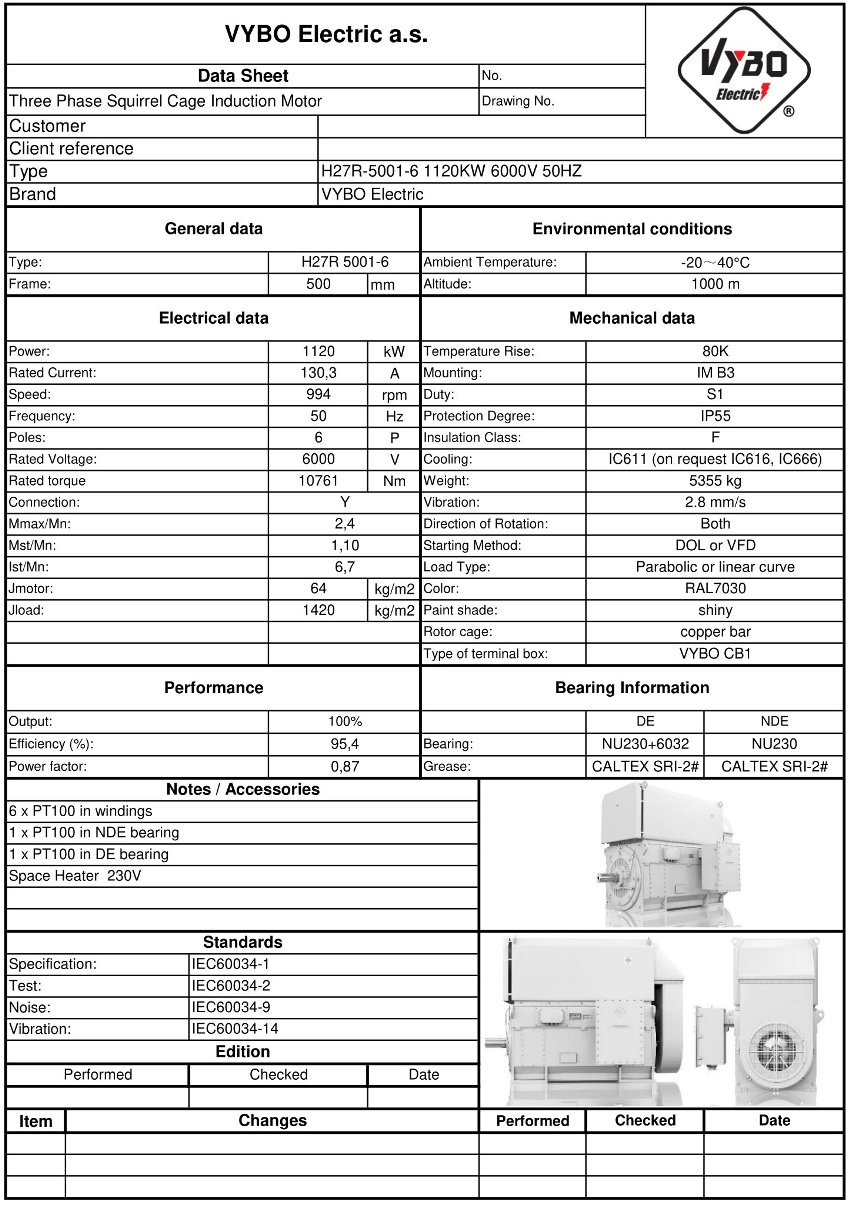

| Grunnleggende tekniske data | |
| Motortype | H27R 5001-6 |
| Nominell effekt (kW) | 1120 |
| Rammestørrelse (mm) | 500 |
| Antall poler | 6 |
| Nominelt turtall (rpm) | 994 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 6000 |
| Tilkobling | Y |
| Nominell strøm (A) | 130,3 |
| Virkningsgrad ved 100 % belastning (%) | 95,4 |
| Effektfaktor ved 100 % belastning | 0,87 |
| Start- og momentegenskaper | |
| Nominelt moment (Nm) | 10761 |
| Forhold for låst-rotor-moment (LRT/RLT) | 1,10 |
| Forhold for maksimalt moment (BDT/RLT) | 2,4 |
| Forhold for låst-rotor-strøm (LRA/RLA) | 6,7 |
| Rotorens treghetsmoment (kg·m²) | 64 |
| Lastens treghetsmoment (kg·m²) | 1420 |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC611 (på forespørsel IC616, IC666) |
| Startmetode | DOL, VFD, mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | kobberstaver i rotoren |
| Koblingsbokstype | VYBO CB1-HV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatefinish | |
| Omtrentlig vekt | 5355 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lager og smøring | |
| DE/NDE-lagre | NU238-C3+6040-C3/NU230-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
En energieffektiv drift for kontinuerlig bruk gir høy effektreserve og stabilitet selv i langvarige driftsforløp. H27R 5001-6-6 med en effekt på 1120 kW tilhører en kategori der ikke bare effekttetthet, men også virkningsgrad, pålitelig kjøling og motstand mot belastning i høyytelseslinjer overvåkes. I praksis er det en 1000 o/min elektrisk motor beregnet for tung industri og energiteknologi, der hvert tap har direkte innvirkning på driftskostnadene.
IC611 luft-til-luft-kjøling holder motorens indre rent
H27R-HD-Modular-serien bruker en lukket IC611-kjølekrets som bidrar til å skille intern luft fra omgivelsene og øker egnetheten for støvete eller korrosive miljøer. Denne løsningen støtter langsiktig temperaturstabilitet selv under høy belastning, noe som er viktig for drifter med høy treghet og prosesser der kontinuerlig drift forventes. Kombinert med IE4-virkningsgrad reduseres energitap samtidig som økonomisk drift i krevende høyytelsesapplikasjoner støttes.
Statorviklingen impregneres med VPI-teknologi, noe som øker motstanden mot fuktighet, støv og vibrasjoner. Motorkonstruksjonen bruker isolasjonsklasse F og temperaturstigningsklasse B, noe som gir en gunstig reserve for driftssykluser med høyere termisk belastning. Momentegenskapene er også viktige for HV-drifter, fordi startmomentet når 1,1 ganger nominelt dreiemoment, maksimalt dreiemoment 2,4 ganger nominelt dreiemoment og startstrømmen 6,7 ganger merkestrømmen. Ved prosjektering av strømforsyning og vern gjør dette korrekt dimensjonering av startsystemet enklere.
Parametere som støtter pålitelig drift ved 6000 V
Denne høyspenningsmotoren arbeider ved 6000 V, har en merkestrøm på 130,3 A, nominelt turtall på 994 o/min, nominelt dreiemoment på 10761 Nm og en effektfaktor på 0,87. Rotorens treghetsmoment på 64,0 kg·m² og lastens treghetsmoment på 1420,0 kg·m² er viktige inngangsdata ved vurdering av start, bremsing og systemdynamikk. Lageroppsettet NU238-C3+6040-C3 på DE-siden og NU230-C3 på NDE-siden er beregnet for langvarig industriell bruk der presisjon og holdbarhet under høy belastning er avgjørende.
Bruk i tung drift og prosessteknologi
H27R 5001-6-6 er en sekspolet elektrisk motor som brukes i omfattende teknologiske enheter. Den passer for:
- Drifter for store sentrifugalpumper i kraftproduksjon.
- Kompressorer for trykkluft i industrianlegg.
- Vifter for hovedventilasjonskretser.
- Knusere og møller i sementindustrien.
- Valseteknologi i metallurgisk produksjon.
- Drifter for transportlinjer som frakter tunge materialer.
- Ekstrudere i polymerbehandling.
- Omrørere i kjemiske reaktorer.
- Pumpestasjoner for vannforvaltning.
- Komplekse kjølekretser i kraftproduksjonsenheter.
- Maskinenheter i gruvedrift.
- Drifter for tørke- og forbrenningslinjer.
- Knusing og klargjøring av råstoff i steinbrudd.
- Prosesskompressorstasjoner i petrokjemisk produksjon.
Nøkkeldata for konstruktører og vedlikeholdsteam
Ved dimensjonering av distribusjon og vern er kombinasjonen av en effekt på 1120 kW, en virkningsgrad på 95,4 % og stabil IC611-kjøling avgjørende, fordi den støtter langsiktig driftssikkerhet selv ved høyere nettbelastning. Pakket vekt på 5355 kg er viktig for håndtering, installasjon og logistikkplanlegging i anlegget. Med H27R-HD-Modular-serien legger VYBO Electric vekt på driftsberedskap, forutsigbar service og tekniske parametere som oppfyller kravene i store fabrikker og kraftproduksjonsanlegg.
Hvis du trenger en løsning for krevende industriell bruk, bestill H27R 5001-6-6 i dag mens lagerenheten er tilgjengelig for rask utsendelse.
