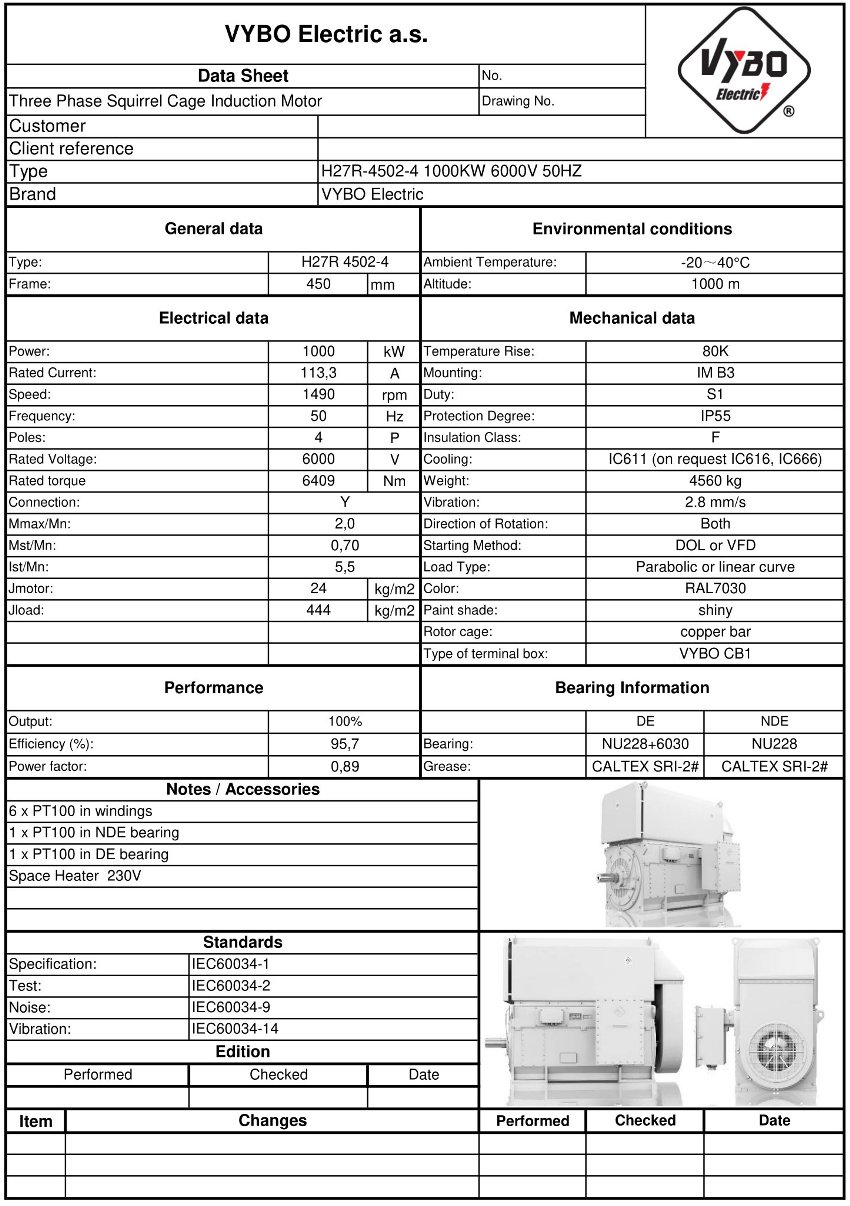

Høyspennings elektrisk motor 1000 kW, 1490 o/min, 6000 V, IC611, H27R 4502-4-6

Høyere virkningsgrad i kontinuerlig drift er avgjørende der energikostnader og teknologisk tilgjengelighet er bestemmende. Modellen H27R 4502-4-6 med en effekt på 1000 kW gir stabil drift for store drifter, bidrar til å redusere tap i omfattende driftsregimer og støtter effektiv produksjon i tungindustri. Denne elektriske motoren er konstruert som en robust trefaset elektrisk motor for anvendelser der lang levetid, pålitelig start og presist definerte driftsforhold forventes.

Energibesparelser i store drifter med IE4-klasse

Høy virkningsgrad på 95,7 % og en effektfaktor på 0,89 betyr at motoren omdanner tilført energi til mekanisk arbeid mer effektivt også gjennom lange arbeidssykluser. I praksis gir dette en merkbar forbedring i økonomien i anlegg der hver kilowattime følges opp. H27R 4502-4-6 passer derfor segmentet industrielle høyspenningsdrifter, der stabil effekt uten driftsstans og vekt på langsiktig effektivitet forventes av motoren.

Rammekonstruksjon for installasjon av store maskiner

Den sveisede stålrammen gir høy stivhet samtidig som den har gunstigere vektegenskaper enn tradisjonelle massive støpegodsløsninger. For utstyr med en totalvekt på 4560 kg forenkler dette transport, installasjon og endelig oppretting på fundamentet. Rammen gir også gode forhold for drift i krevende miljøer der mekanisk holdbarhet og monteringsstabilitet overvåkes. Denne 4-polede elektriske motoren er egnet for maskiner som arbeider under høy belastning og trenger en stiv base uten unødvendig strukturell overdimensjonering.

• Merkestrøm på 113,3 A støtter dimensjonering av strømforsyning og vern for langvarig belastning.
• Nominelt turtall på 1490 o/min er egnet for drifter som krever middels hastighet og høyt moment.
• Nominelt moment på 6409 Nm gir reserve for start og stabil innkobling under belastning.
• Rotorens treghetsmoment på 24,0 kg·m² forenkler vurderingen av start- og bremsedynamikk.
• Lastens treghetsmoment på 444,0 kg·m² er viktig ved dimensjonering av kobling, girkasse og startsystem.

Start og vern for tung teknologi

Ved dimensjonering av start hjelper startparametrene ved valg av kontaktorer, mykstarter eller frekvensomformer innenfor det teknologisk tillatte driftsområdet. Startmomentet når 0,7 ganger nominelt moment, maksimalt moment 2 ganger nominelt moment og startstrømmen 5,5 ganger merkestrømmen, noe som er viktig for vurdering av nettet, vernet og momentreserven. Ved bruk i forsyningssystemer med høyere spenning, inkludert 6000 V, bør det tas høyde for presise verninnstillinger og overvåking av termiske forhold under start.

Temperatur- og lagerovervåking i kontinuerlig drift

Standard termisk vern og overvåking bidrar til å holde kontroll over motorens tilstand under lange driftsperioder og belastningsvariasjoner. Isolasjonsklasse F kombinert med temperaturstigning B gir et passende grunnlag for drift i krevende miljøer der pålitelig termisk stabilitet forventes. Konstruksjonen omfatter også DE-lagre NU228-C3+6030-C3 og NDE-lager NU228-C3, som er egnet for store industrielle enheter med fokus på presis montering og lange serviceintervaller.

Typisk bruk i produksjon og kraftproduksjon

H27R 4502-4-6 brukes med malmknusere, pumpeenheter for vannhåndtering, store kompressorer, møller i sementverk, transportører med høy treghet, vifter i teknologiske blokker og blandingslinjer for kjemisk industri. I hvert av disse tilfellene bidrar stabilt moment, høy virkningsgrad og rammens mekaniske holdbarhet til å holde driften på ønsket nivå uten unødvendige stopp. Overvåking av kondens og varmefordeling i viklingen er også hensiktsmessig, særlig etter lange driftsstans og ved omstart.

Hvis du trenger å kontrollere om motoren er egnet for en bestemt teknologi, kontakt oss.
