Trefaset elektrisk motor: H17RL-450X1-4 800KW 400V/690V 50HZ
| Grunnleggende tekniske data | |
| Motortype | H17RL 450X1-4 |
| Nominell effekt (kW) | 800 |
| Rammestørrelse (mm) | 450 |
| Antall poler | 4 |
| Nominelt turtall (o/min) | 1488 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Kobling | D/Y |
| Nominell strøm 400 V (A) | 1367 |
| Nominell strøm 690 V (A) | 792 |
| Virkningsgrad ved 100 % belastning (%) | 96,3 |
| Effektfaktor ved 100 % belastning | 0,88 |
| Start- og momentegenskaper | |
| Nominelt dreiemoment (Nm) | 5134 |
| Forhold for startmoment (LRT/RLT) i % | 110 |
| Forhold for maksimalt moment (BDT/RLT) i % | 220 |
| Forhold for startstrøm (LRA/RLA) i % | 750 |
| Eksternt starttreghetsmoment (kg·m²) | 524 |
| Treghetsmoment GD² (kg·m²) | 52 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | DOL, frekvensomformer eller mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | kobberstaver i rotoren |
| Koblingsbokstype | VYBO CB2-LV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatebehandling | |
| Omtrentlig vekt | 4900 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lagre og smøring | |
| DE/NDE-lagre | 6328C3/6328C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Stillstandsvarmer 230 V | |
| 3 x PTC i viklingene | |

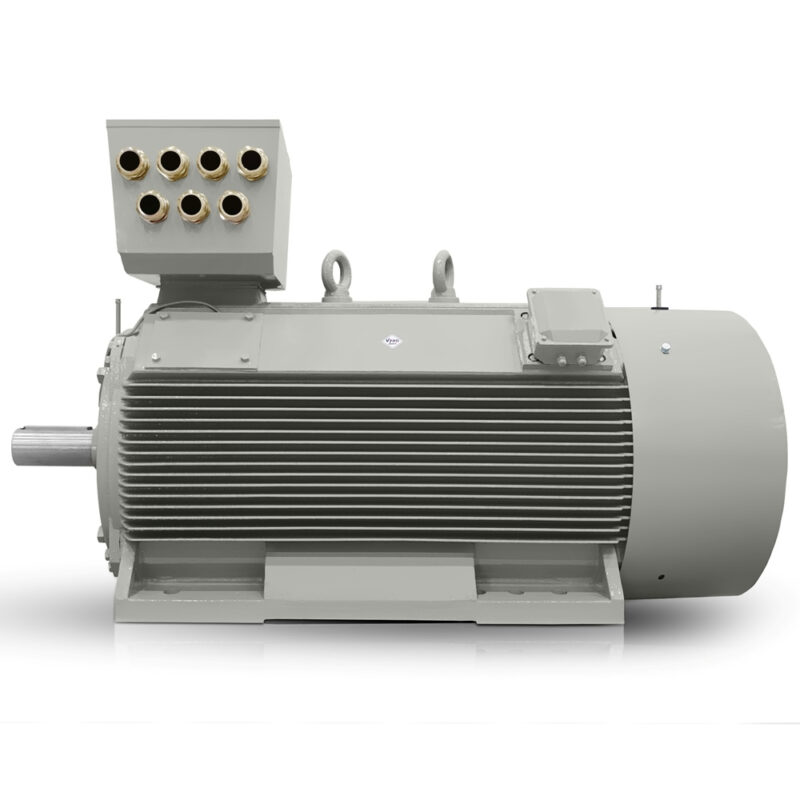

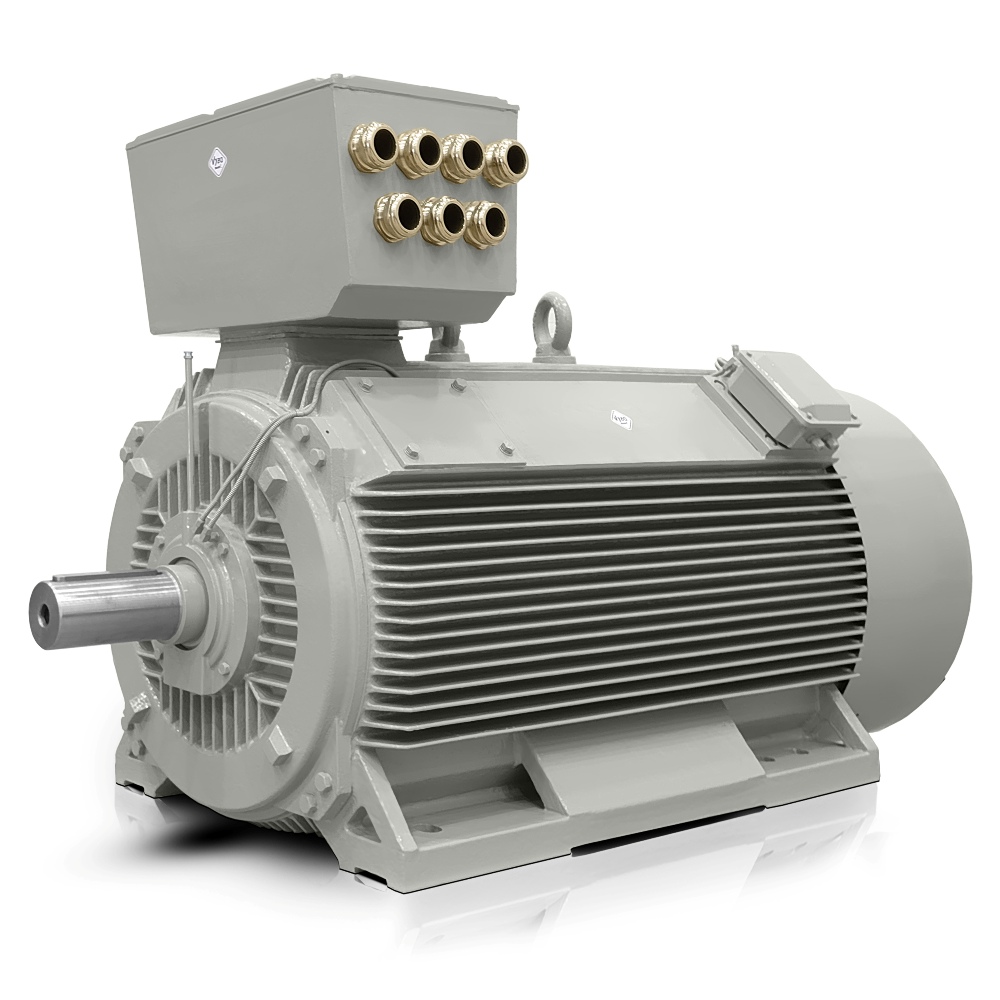

Den 4-polede elektriske motoren H17RL 450X1-4 gir kompakt effekt i drivenheter der plass, stabilitet og langvarig drift uten unødvendige inngrep er avgjørende. VYBO Electric utvikler denne asynkronmotoren for operatører av store fabrikker og OEM-produsenter som trenger en pålitelig dreiemomentkilde for kontinuerlige teknologier.
Robust støpejernskonstruksjon for kontinuerlig belastning
Motorhuset i støpejern øker enhetens mekaniske holdbarhet og bidrar til å opprettholde presis monteringsgeometri selv gjennom lange driftssykluser. Denne robuste konstruksjonen er viktig når drivverket utsettes for støtbelastninger, vibrasjoner og termisk krevende miljøer.
- Drift av knusere i en steinbearbeidingslinje.
- Hoveddrift for en valselinje i et metallurgisk anlegg.
- Kompressorstasjon for prosessluft.
- Pumpeenhet for sirkulasjonsvann i energisektoren.
- Drift av et transportsystem med høy treghet.
- Blander i en kjemisk produksjonslinje.
- Støvavsugsvifte i en sementfabrikk.
- Ekstruder for polymerbearbeiding.
- Mølleenhet i råvarebearbeiding.
- Opprullingsstativ for tunge båndmaterialer.
- Hoveddrift for en cellulosebearbeidingslinje.
Energieffektivitet under lange produksjonskjøringer
En virkningsgrad på 96,3 % og en effektfaktor på 0,88 bidrar til energieffektiv drift ved høy utnyttelse, noe som merkes i forbruksbalansen til store anlegg. Asynkronmotoren med kortslutningsrotor og kobberstaver i rotoren er konstruert for å håndtere stabile belastninger selv ved gjentatte starter.
Valg av strømforsyning for ulike nettforhold
En forsyning på 400/690 V gjør det mulig å tilpasse motoren til både industrielle standarddistribusjonssystemer og applikasjoner der tilkoblingsprinsippet endres. Muligheten til å velge frekvens åpner også for drift ved 60 Hz, noe som er praktisk for eksportenheter og OEM-prosjekter beregnet på internasjonal bruk.
Et nominelt dreiemoment på 5134 Nm, et startmoment på 110 % og et maksimalt moment på 220 % gir drivverket reservekapasitet ved start under belastning og kortvarige prosessvariasjoner. En nominell strøm på 1367 A ved △ 400V og 792 A ved Y 690V støtter dimensjoneringen av tavle, beskyttelse og mykstart- eller frekvensstyringssystem etter teknologiens krav.
Motoren arbeider med isolasjonsklasse F og temperaturstigningsklasse B, noe som bidrar til å opprettholde en stabil termisk balanse under lange skift. DE-lager 6328C3 og NDE-lager 6328C3 gir sammen med en vekt på 4900 kg, en ekstern starttreghet på 524.000 kg·m² og et GD²-treghetsmoment på 52.000 kg·m² konstruktørene data for presis utforming av fundament og mekanisk kobling.
I praksis betyr dette færre kompromisser ved dimensjonering av hele drivverket og bedre forutsigbarhet ved integrering i store teknologiske systemer. Med modellen H17RL 450X1-4 fra VYBO Electric får du en løsning som oppfyller kravene til kontinuerlig produksjon og robuste OEM-enheter.
Benytt tilbudet på en motor som kombinerer kompakt effekt, robust støpejernskonstruksjon og driftssikkerhet for krevende industrielle applikasjoner.
