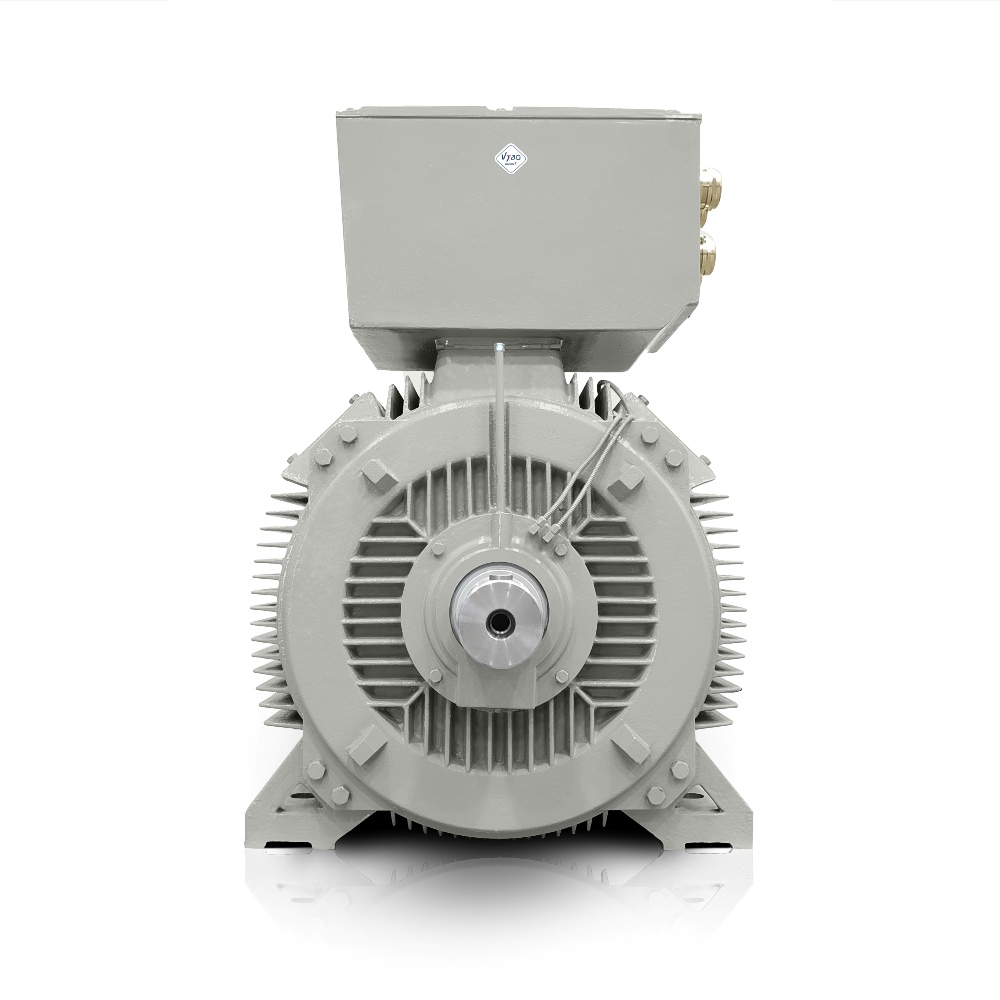

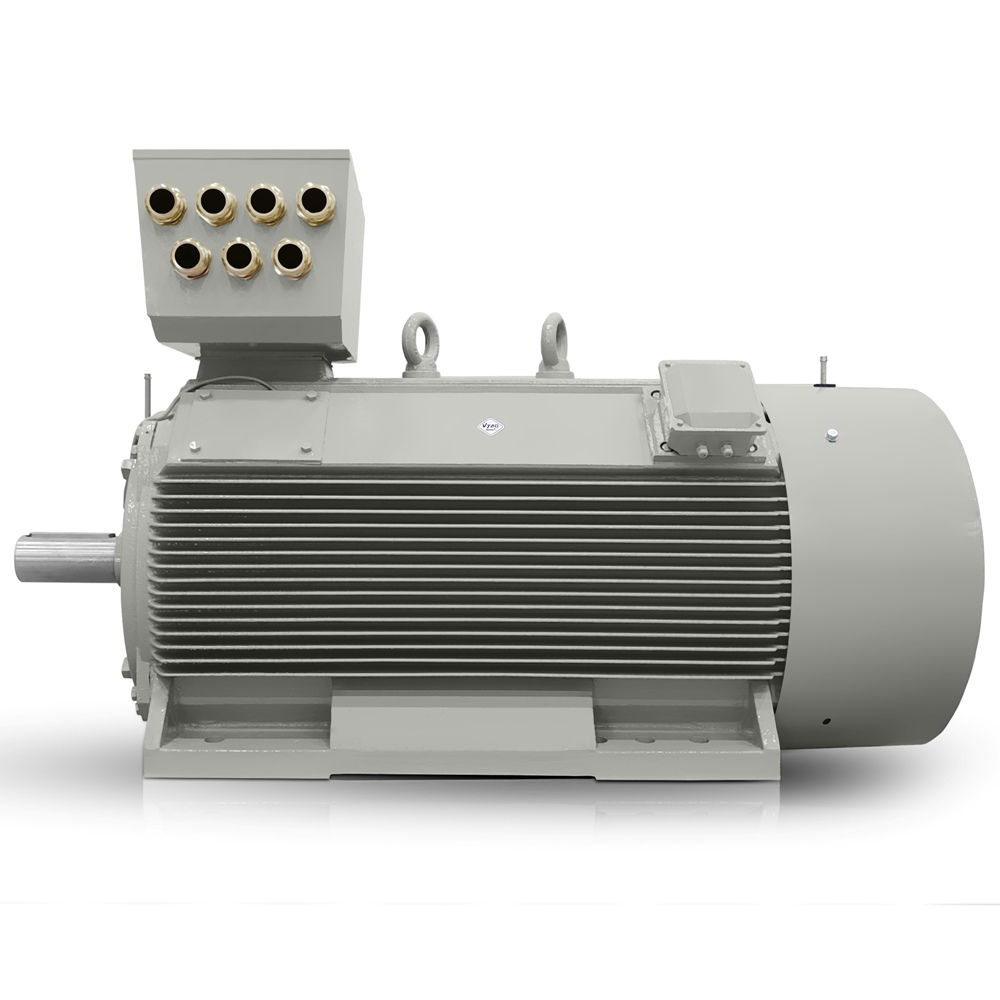

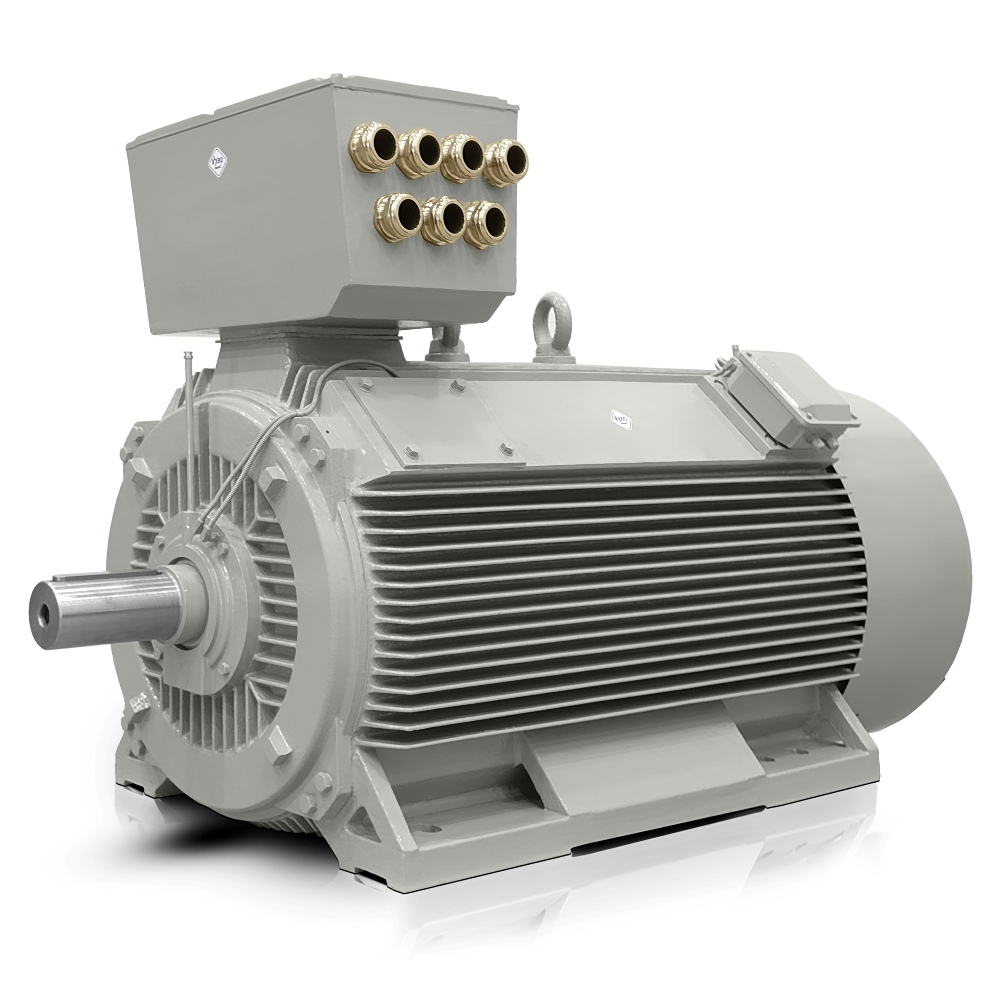

Elektrisk motor 560 kW, 2980 o/min, 400/690 V, H17RL 400X1-2

I tungt belastede transportører, pumpeenheter og tunge produksjonslinjer teller hver detalj i drivsystemet. H17RL Compact PRO i versjonen H17RL 400X1-2 er en elektrisk motor på 2900 o/min bygget rundt kompakt effekt og gjør det mulig å utforme et teknologisk system uten unødvendige kompromisser med plassen. I praksis betyr dette stabil drift, enklere integrering i enheter og ytelse som støtter kontinuerlig drift.

VYBO Electric leverer løsninger for fabrikkoperatører og OEM-produsenter som trenger en pålitelig elektrisk motor for krevende bruksområder med høy prosessbelastning. Tusenvis av fornøyde VYBO Electric-kunder bekrefter at langsiktig drift og serviceberedskap er like viktig som selve effekten ved valg av drivsystem.

Elektrisk motor 2900 o/min for jevn drift av produksjonsteknologier

Det nominelle turtallet på 2980 o/min støtter rask respons fra drivsystemet i systemer der det kreves presis samordning med maskinens driftssyklus. I denne typen bruk er det særlig nyttig i produksjonslinjer der stabil energioverføring og begrensning av svingninger ved oppstart er viktig.

• Ekstruderings- og blandingslinjer i kjemisk produksjon.
• Hoveddrivsystemer for valse- og vikleutstyr.
• Drivsystemer for roterende knusere i steinbrudd og gruvemiljøer.
• Store sentrifugalpumper i energi- og vannsektoren.
• Ventilasjonsenheter for teknologihaller med kontinuerlig drift.
• Transportlinjer i logistikk- og emballasjesentre.

Robust støpejernskonstruksjon for lang levetid i industrien

Den robuste støpejernskonstruksjonen gir motoren styrken som kreves for drift med gjentatte starter, vibrasjoner og lange arbeidssykluser. Støpejernsutførelsen bidrar til å opprettholde enhetens mekaniske stabilitet også der det stilles økte krav til monteringsstivhet og presis plassering i drivsystemet.

Denne konstruksjonen er særlig viktig i drift der det forventes langt serviceintervall og pålitelig ytelse uten hyppige stopp. For både store fabrikker og OEM-produksjonsintegrasjoner er dette fundamentet egnet for maskiner som må kjøre under kontinuerlig belastning og samtidig opprettholde presis mekanisk geometri.

Rotorkortslutning konstruert for høye belastninger

Den massive aluminiumskortslutningsrotoren bidrar til holdbarhet under startforhold og dynamiske belastningsendringer. Sammen med start- og momentparametrene hjelper den motoren med å håndtere bruksområder der sikkert inngrep i drivsystemet kreves selv mot stor teknologisk motstand.

Kompakt effekt for maskiner uten ekstra plass

Kompakt effekt er avgjørende i modeller i denne effektklassen for konstruktører som arbeider med tettpakkede teknologilayouter og ikke ønsker å gå på kompromiss med nødvendig drivkapasitet. Rammestørrelsen på 400 mm muliggjør effektiv integrering i robuste systemer der hvert installasjonsmål og hvert servicetilgangspunkt har betydning.

I praksis verdsettes denne tilnærmingen særlig av utstyrsprodusenter som må kombinere høy effekt med et fornuftig installasjonsareal. Ved modernisering av produksjonslinjer blir motoren et egnet alternativ i områder der en større løsning ville komplisere utformingen av transmisjoner, fundamenter eller vern.

Valg av virkningsgradsklasse for langsiktig driftsøkonomi

For energiintensiv drift er det viktig å kunne velge virkningsgradsklasse etter den nødvendige bruksprofilen. Tilgjengeligheten av IE3, IE4 og IE5 hjelper med å tilpasse drivsystemet til prosjektmålene, enten det gjelder optimalisering av forbruket ved kontinuerlig drift eller støtte til en bredere strategi for å redusere driftskostnadene i hele anlegget.

Trefasede elektriske motorer i denne klassen fungerer godt overalt der langsiktig avkastning og stabil ytelse under gjentatte belastninger er avgjørende. For integratorer og vedlikeholdsteam er det en fordel at valg av virkningsgrad kan tilpasses det konkrete bruksområdet uten å påvirke utformingen av drivknutepunktet.

Driftsdata som støtter dimensjoneringen av drivsystemet

En merkeeffekt på 560 kW, et nominelt dreiemoment på 1795 Nm og en virkningsgrad på 96,1 % gir et egnet grunnlag for teknologiske systemer med høye driftskrav. Med en forsyning på 400/690 V gir motoren en ramme for standard industriell tilkobling og gjør det samtidig mulig å tilpasse konstruksjonen til fabrikkens elektriske infrastruktur.

Merkestrømmen ved △ 400V er 948 A, og merkestrømmen ved Y 690V er 550 A, noe som gir konstruktørene presise data for dimensjonering av tavler og beskyttelseskomponenter. En effektfaktor på 0,89 bidrar til stabil elektrisk drift i enheter der samordning med andre store forbrukere også er nødvendig.

Isolasjonsklasse F og temperaturstigning B bidrar til å holde driften innenfor et sikkert termisk område under langvarig belastning. En vekt på 3350 kg, en ekstern starttreghet på 183,000 kg·m² og et GD²-treghetsmoment på 18,000 kg·m² er parametere konstruktøren kan bruke ved spesifisering av fundament, kobling og startprosess.

DE-lageret 6220C3 og NDE-lageret 6220C3 kompletterer en enhet som er forberedt for langvarig drift i industrielt miljø. Sammen med det velprøvde VYBO Electric-merket er dette en løsning for dem som trenger å kombinere ytelse, mekanisk holdbarhet og praktisk anvendelighet i én motor.

For prosjekter som krever et kraftig industridrev med fokus på plass, virkningsgrad og holdbarhet, bør du velge modellen H17RL Compact PRO og utforme en enhet som fungerer pålitelig også under krevende forhold.
