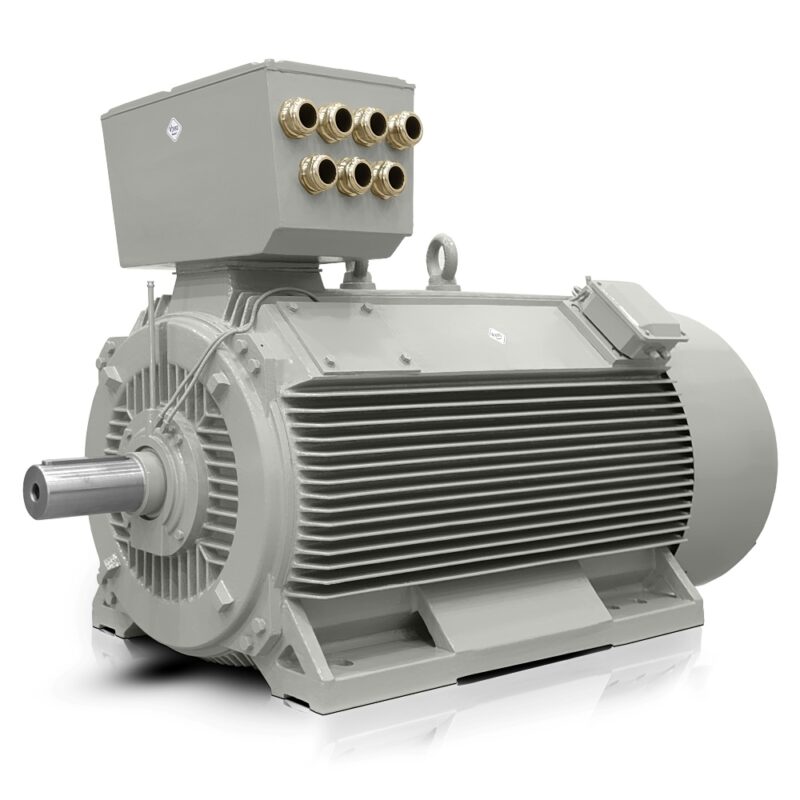

Elektrisk motor 450 kW, 742 o/min, 400/690 V, H17RL 400X3-8

Konstruksjonen av H17RL 400X3-8 er beregnet for drift som trenger høy effekttetthet uten unødvendige plasskrav i maskinrommet. Denne elektriske motoren på 750 o/min hører til løsningene der effekten overføres jevnt til teknologien og med reserve for belastningstopper. I praksis gjør dette det mulig å dimensjonere drivsystemer for linjer, pumper, kompressorenheter og prosessenheter mer presist.

Elektrisk motor på 750 o/min for industrielle drivsystemer med høy effekttetthet

Den høye effekttettheten merkes særlig med denne modellen når en OEM-produsent må kombinere stabilt dreiemoment med begrenset installasjonsplass. Lavspenningsmotoren fra VYBO Electric er derfor egnet for prosjekter der man ikke bare vurderer effekten, men også logikken for integrering i et større teknologisk system.

Det nominelle turtallet på 742 o/min bidrar til å opprettholde en balansert driftsmodus i drivsystemer med høyere treghetsmoment. Fra en stor fabrikkoperatørs perspektiv er det viktig at motoren gir forutsigbar oppførsel både under start og i stabil drift, noe som forenkler utformingen av styrings- og beskyttelseselementer.

Robust støpejernskonstruksjon for langvarig drift i krevende miljøer

Den robuste støpejernskonstruksjonen bidrar til å opprettholde mekanisk stabilitet selv i bruksområder med kraftigere vibrasjoner og langvarige belastninger. Rammestørrelsen på 400 mm gir konstruksjonen nødvendig stivhet, noe som gir mer presis plassering av motoren og lavere risiko for uønsket deformasjon under drift.

En slik løsning verdsettes særlig i drift der den elektriske motoren ikke må oppføre seg som en forbrukskomponent, men som en del av en produksjonslinje med planlagt levetid. I denne bruksområdet er også vekten på 3800 kg betydelig, fordi den støtter stiv montering i maskinenheter.

Avansert smøring og vedlikehold for å redusere driftsstans

Avansert smøring og vedlikehold er utformet slik at lagrene kan ettersmøres under drift uten unødvendige inngrep i den teknologiske syklusen. DE- og NDE-lagre i utførelse 6326C3 støtter pålitelig drift ved langvarig bruk, der servicetilgjengelighet og forutsigbar planlegging av driftsstans er viktig.

For store fabrikker og systemintegratorer er dette en praktisk fordel, fordi lavspenningsmotoren kan inngå i et vedlikeholdsregime med mindre innvirkning på produksjonen. Takket være erfaringen VYBO Electric har samlet gjennom mange år med industrielle drivsystemer, er dette konseptet tilpasset reelle driftsbelastninger.

Inngangs- og driftsdata for presis dimensjonering av drivsystemet

Modellen arbeider med en effekt på 450 kW og et nominelt dreiemoment på 5792 Nm, noe som forenkler utformingen av drivenheter i prosesser med høy belastning. Med en strømforsyning på 400 V / 690 V oppnår den en merkestrøm △ 400V på 841 A og en merkestrøm Y 690V på 488 A, slik at konstruktøren direkte kan vurdere kravene til strømforsyning og startinfrastruktur.

En virkningsgrad på 95,6 % og en effektfaktor på 0,81 støtter økonomisk drift ved stabil belastning. Isolasjonsklasse F og temperaturstigning B bidrar sammen til å holde driftsforholdene innenfor grenser som er egnet for lange produksjonssykluser.

Tilbehør for overvåking og termisk beskyttelse

Motoren leveres også med elementer som gjør det enklere å overvåke drivsystemets tilstand og termiske stabilitet. Tilgjengelig er 6xPT100 i viklingen, 1xPT100 i NDE-lageret, 1xPT100 i DE-lageret, en antikondensvarmer og 3xPTC-termistor, noe som er særlig viktig i drift med varierende temperaturer eller høyere luftfuktighet.

Egnet bruk i teknologi- og produksjonslinjer

H17RL Compact PRO er egnet for følgende industrielle bruksområder:

• Hoveddrift for en tilslagsknuser.
• Drift for en kulemølle i en sementfabrikk.
• Drift for en aksialvifte ved røykgassavsvovling.
• Drift for en stor prosesspumpe for råvann.
• Kompressorenhet for industriluft.
• Drift for en lang båndtransportør.
• Omrører i en kjemisk reaktor.
• Ekstruder for polymerbearbeiding.
• Presselinje i metallurgisk produksjon.
• Valsestativ i et stålverk.
• Kjøletårnvifte.
• Drift for en trommelsikt i en råvarelinje.
• Sentrifugalpumpe i en energiproduksjonsenhet.
• Drift for en briketteringspresse i en gjenvinningsvirksomhet.

Kontakt oss om drivteknikk, vedlikeholdsstandarder og integrering i din teknologi.
