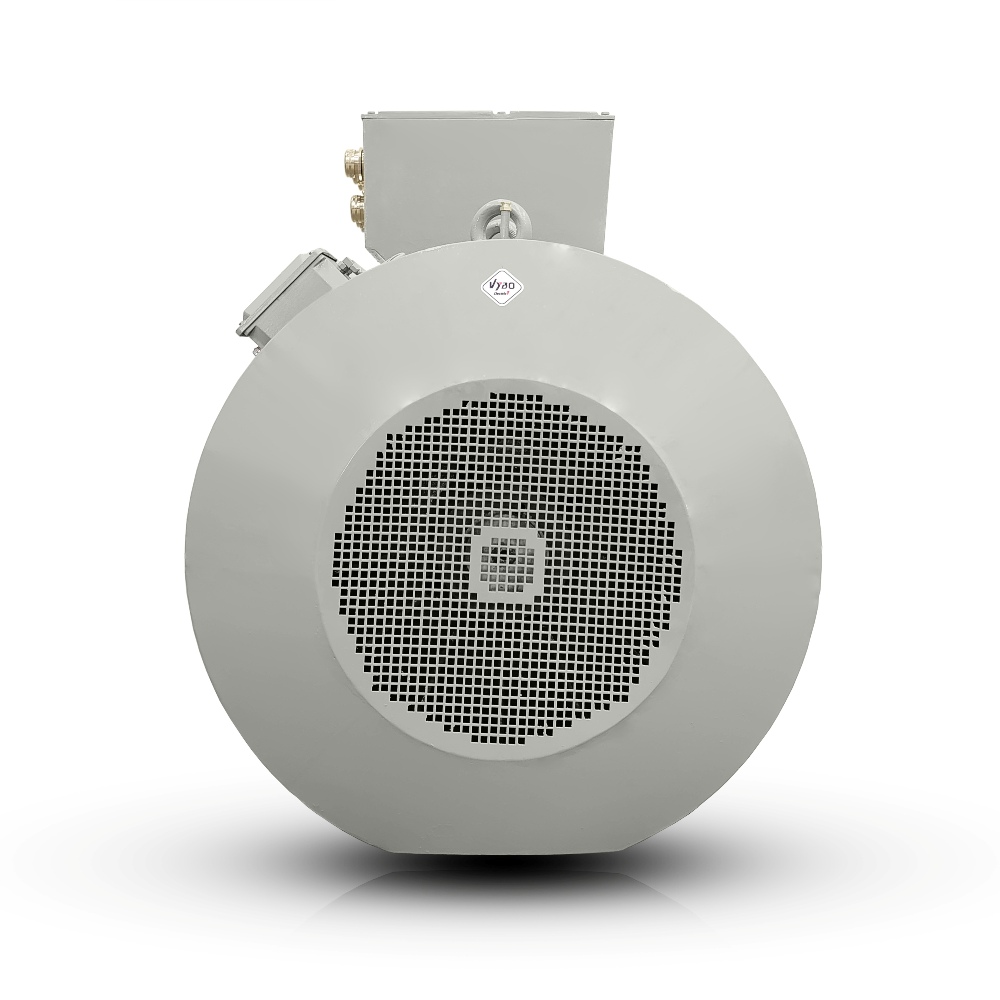

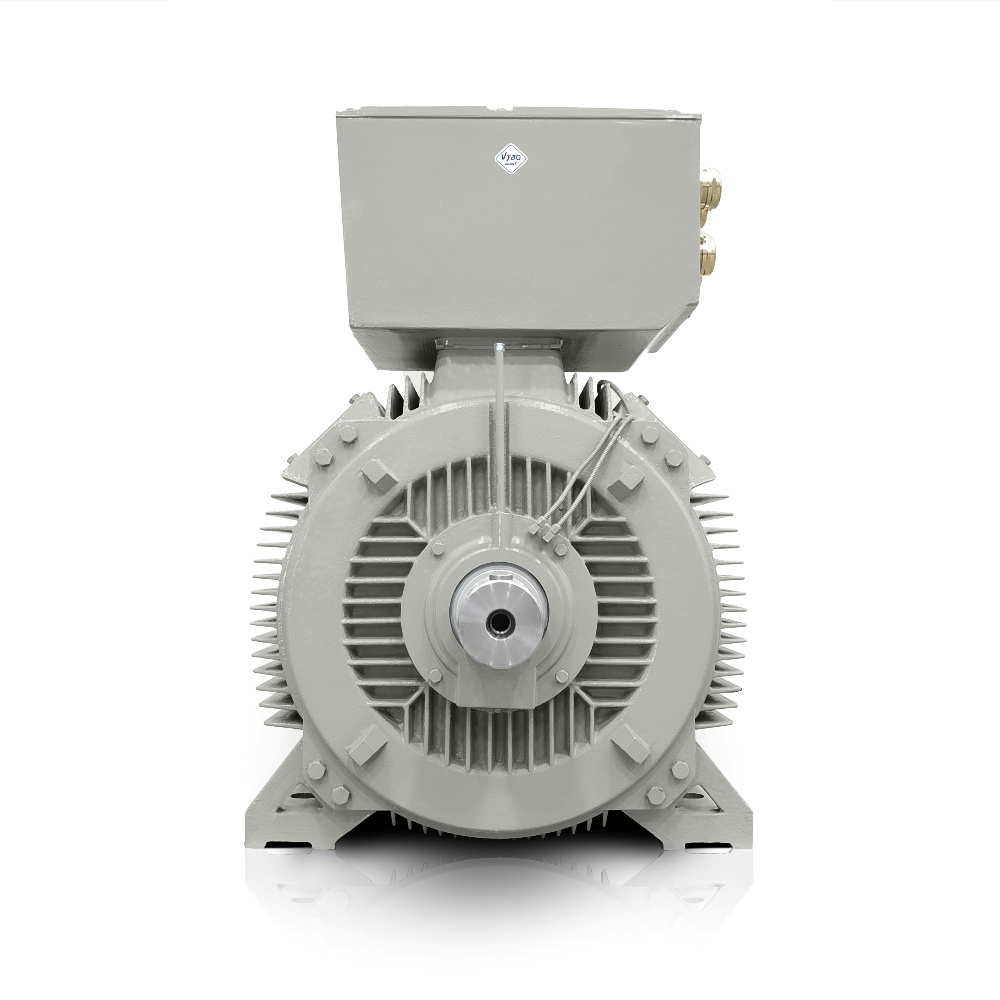

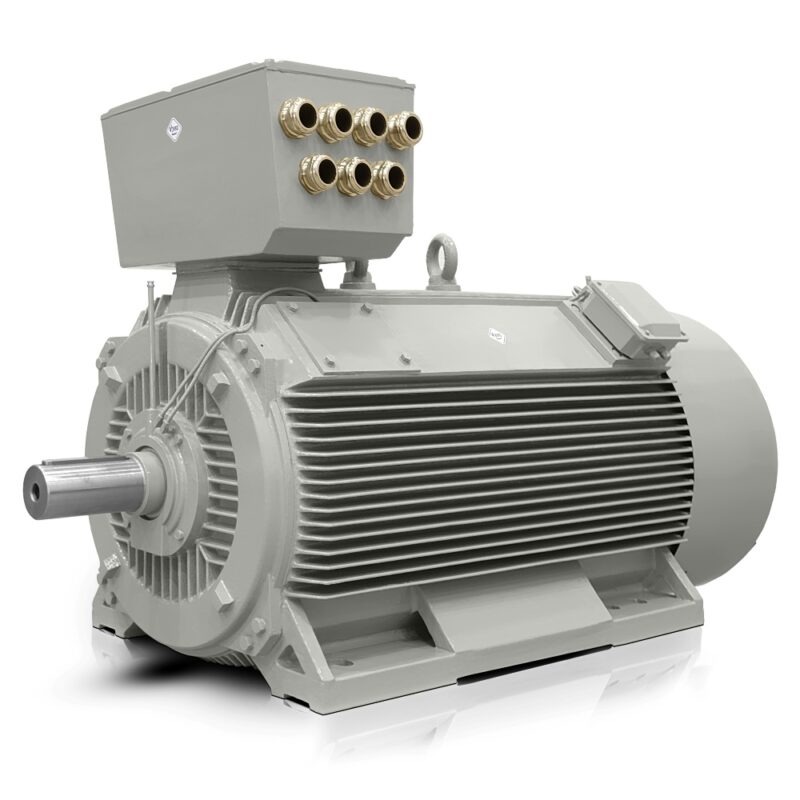

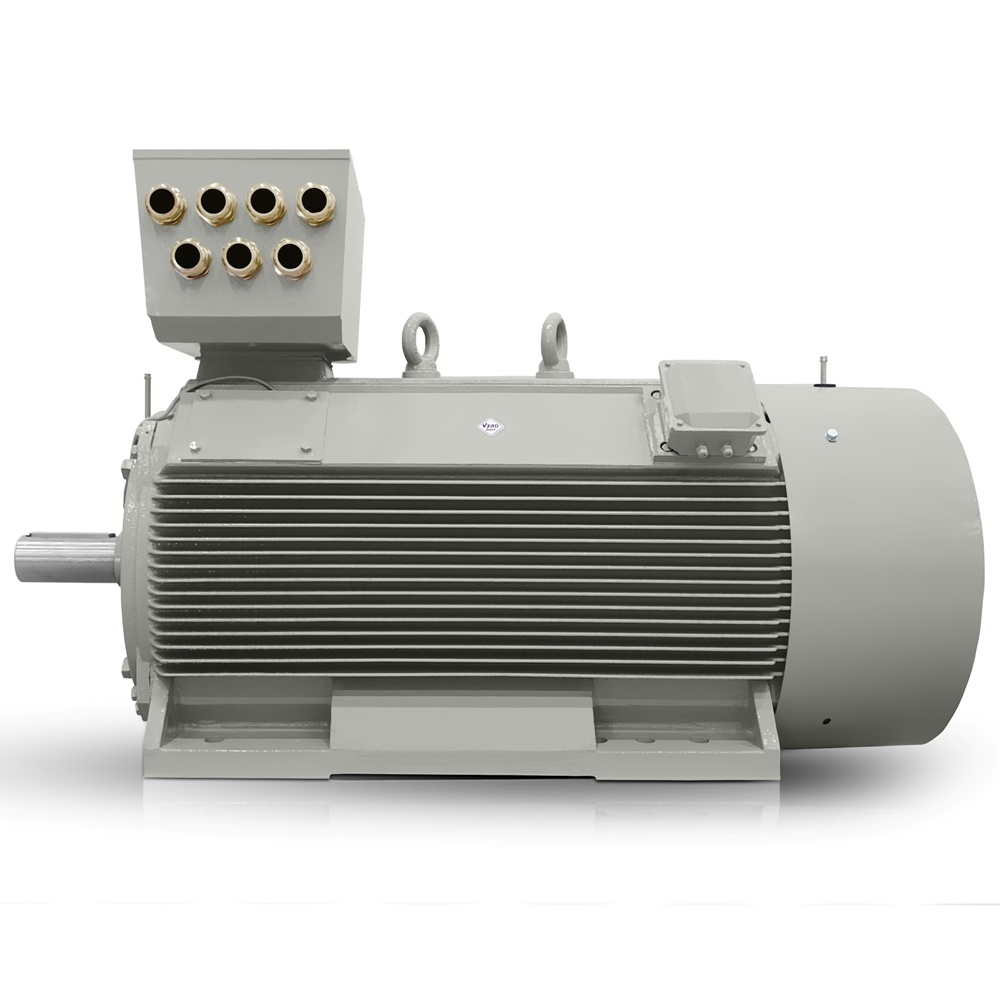

Elektrisk motor 450 kW, 1485 o/min, 400/690 V, H17RL 355X2-4

Elektrisk motor med 1500 o/min for kontinuerlige linjer og tungt belastede enheter

I metallurgisk virksomhet, pumpeteknologi, knuselinjer og drivsystemer for blandeenheter er ikke bare effekten viktig, men også hvor effektivt den overføres til den daglige produksjonen. H17RL 355X2-4 leverer energieffektivitet som bidrar til å holde driften under kontroll selv under lange belastningsperioder, samtidig som den oppfyller kravene til virksomheter der en elektrisk motor med 1500 o/min inngår i kontinuerlig drift. Konstruksjonen har høy effekttetthet, slik at den kompakte løsningen fortsatt gir plass til enklere integrering i teknologiske enheter.

Kompakt ytelse i en ramme som sparer plass i teknologien

Operatører av store fabrikker møter ofte begrenset installasjonsplass ved modernisering av eksisterende drivsystemer. Her blir kompakt ytelse viktig, fordi den gjør det mulig å installere den elektriske motoren i enheter der en større enhet unødvendig ville komplisere utformingen av rammen, fundamentene eller servicetilgangen. En asynkronmotor med disse egenskapene passer for drift av transportører, tørkere og vifter samt energiintensiv hjelpeteknologi der stabil drift uten unødvendig nedetid er viktig.

Støpejernsramme for stabilitet i industriell bruk

Robust støpejernskonstruksjon er viktig der utstyr arbeider under vibrasjoner, støtbelastninger og langvarig termisk påkjenning. Støpejernshuset bidrar til høy mekanisk motstand og opprettholder motorens geometri selv i krevende anvendelser, noe OEM-produsenter av store teknologiske systemer verdsetter når de konstruerer enheter med høyere krav til stivhet. I praksis støtter dette lang levetid og mer presis innretting av drivsystemet mot etterfølgende transmisjoner, koblinger eller pumper.

Driftspålitelighet takket være lager og vedlikehold

I store drivsystemer har serviceregimet direkte innvirkning på produksjonslinjens tilgjengelighet. H17RL 355X2-4 bruker ettersmøring av lagrene under drift, noe som gjør at vedlikeholdet kan planlegges mer fleksibelt og uten unødvendige avbrudd i teknologien. DE-lageret 6322C3 og NDE-lageret 6222C3 er valgt med tanke på langvarig belastning, noe som hjelper både i anvendelser med mer krevende starter og ved stabil kontinuerlig drift. I miljøer med høye tilgjengelighetskrav betyr dette færre driftsstans og bedre forutsigbarhet for serviceintervallene.

Parametere som støtter kompromissløs utforming av drivsystemet

For konstruktører og tekniske avdelinger er data som forenkler dimensjoneringen av hele enheten viktige. Det nominelle dreiemomentet på 2894 Nm støtter både start og start under belastning, et Tst/Tn-startmomentforhold på 140 % hjelper ved start av teknologi mot motstand, og et Tmax/Tn-maksimalmomentforhold på 200 % gir reserve for kortvarig belastning. Merkestrøm △ 400V 778 A og merkestrøm Y 690V 451 A gjør det mulig å tilpasse strømforsyningen til det spesifikke elektriske systemet uten unødvendige kompromisser i tavleutformingen.

Virkningsgrad og driftskostnader på lang sikt

En virkningsgrad på 96,3 % og en effektfaktor på 0,87 bidrar til å holde driftstapene på et nivå som har betydning ved kontinuerlig drift. Dette verdsettes særlig i produksjonsanlegg der den elektriske motoren brukes i gjentatte sykluser gjennom hele skift. Isolasjonsklasse F og temperaturstigningsklasse B støtter pålitelig drift i termisk krevende miljøer, mens det massive rotorburret i aluminium bidrar til å overføre mekanisk belastning i kontinuerlig belastede anvendelser.

Bruk i teknologiske systemer der tilgjengelighet er viktig

Løsningen passer for ulike industrielle anvendelser, særlig der det forventes stabil drift og presis koordinering med andre deler av produksjonslinjen.

• Transportør for bulkmaterialer i en steinbearbeidingslinje.
• Skruetransportør i et sementanlegg.
• Hoveddrift for en blander i en kjemisk virksomhet.
• Avtrekksvifte i en stor hall.
• Prosesspumpe i en vannpumpestasjon.
• Steinknuser i steinbruddsteknologi.
• Vibrasjonssikt i et anlegg for sortering av tilslag.
• Granuleringspresse i biomassebearbeiding.
• Rulletransportør i et råvarelager.
• Lufteenhet i et avløpsrenseanlegg.
• Opprullingsmaskin i papirproduksjon.
• Drivenhet for en briketteringslinje i et trebearbeidingsanlegg.

VYBO Electric som et pålitelig valg for store industrielle enheter

VYBO Electrics mangeårige erfaring er særlig tydelig i dette segmentet, fordi konstruksjonen gjenspeiler virkeligheten ved tung drift og serviceinngrep i et faktisk anlegg. For modeller som skal bli en del av omfattende teknologiske systemer, er ikke bare leveransen av selve motoren viktig, men også forutsigbarheten i dens oppførsel etter installasjon. H17RL 355X2-4 er klar for prosjekter som krever kompakt ytelse, stabil drift og en teknisk løsning som kan integreres på en hensiktsmessig måte i eksisterende infrastruktur.

For senere bruk i nye og moderniserte produksjonslinjer er denne elektriske motoren klar for umiddelbar integrering i prosjektet. Bestill den i god tid for å holde installasjonsplanen på rett spor uten unødvendig nedetid.
