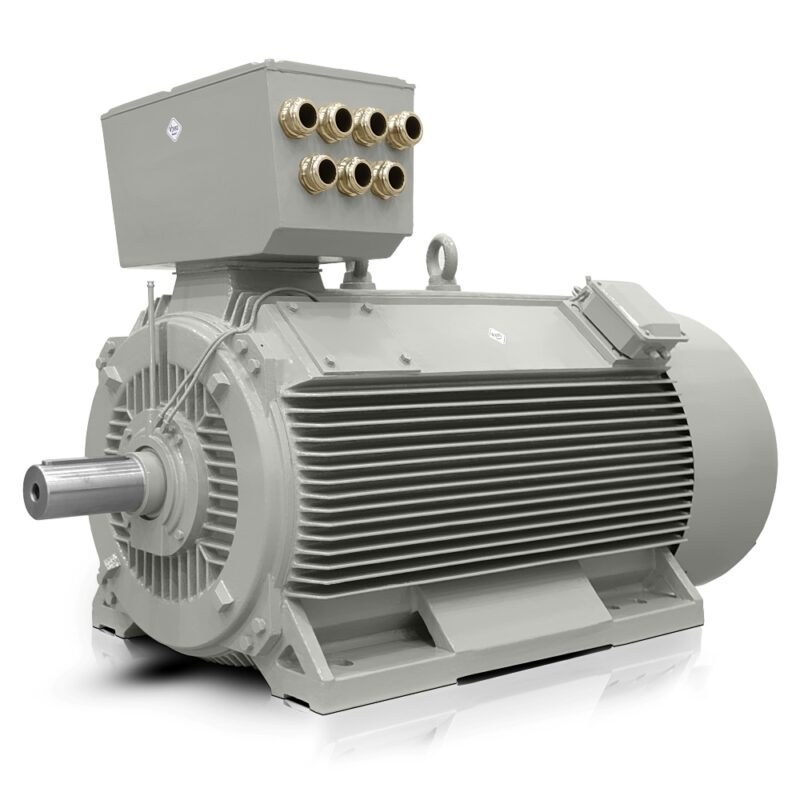

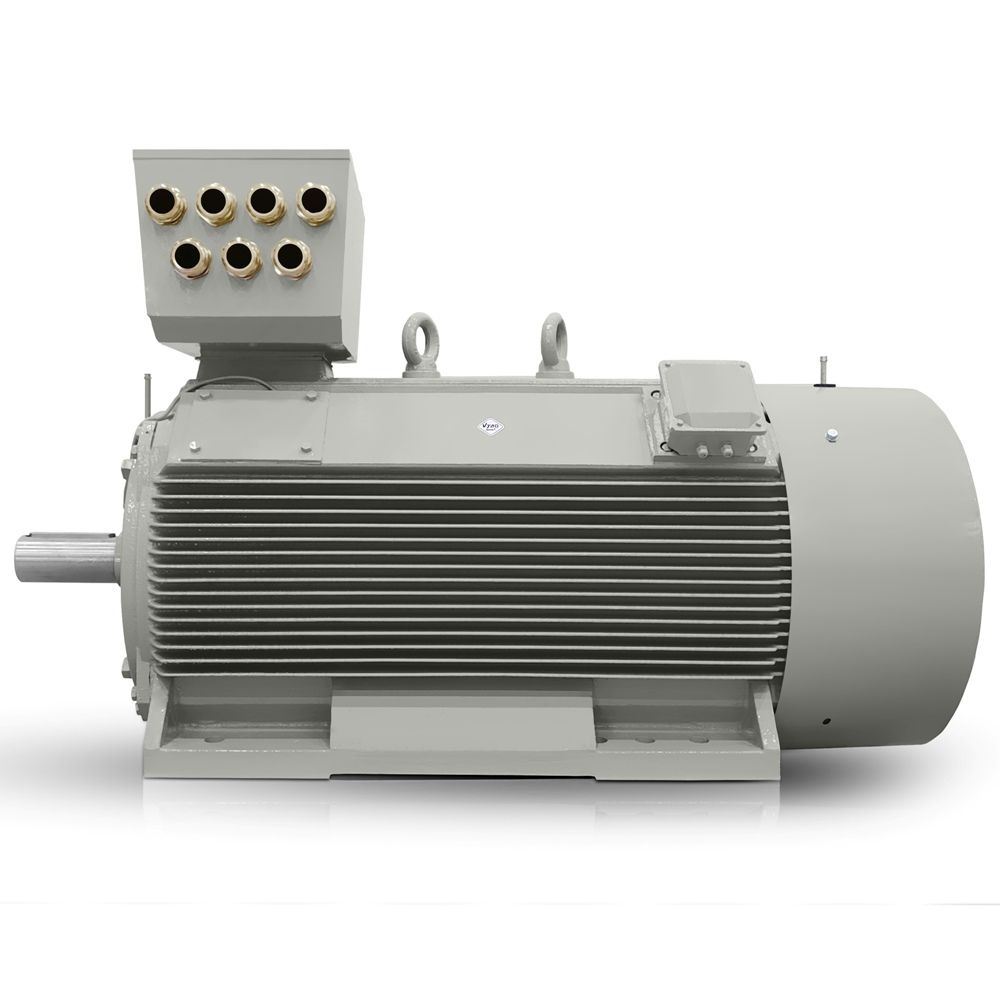

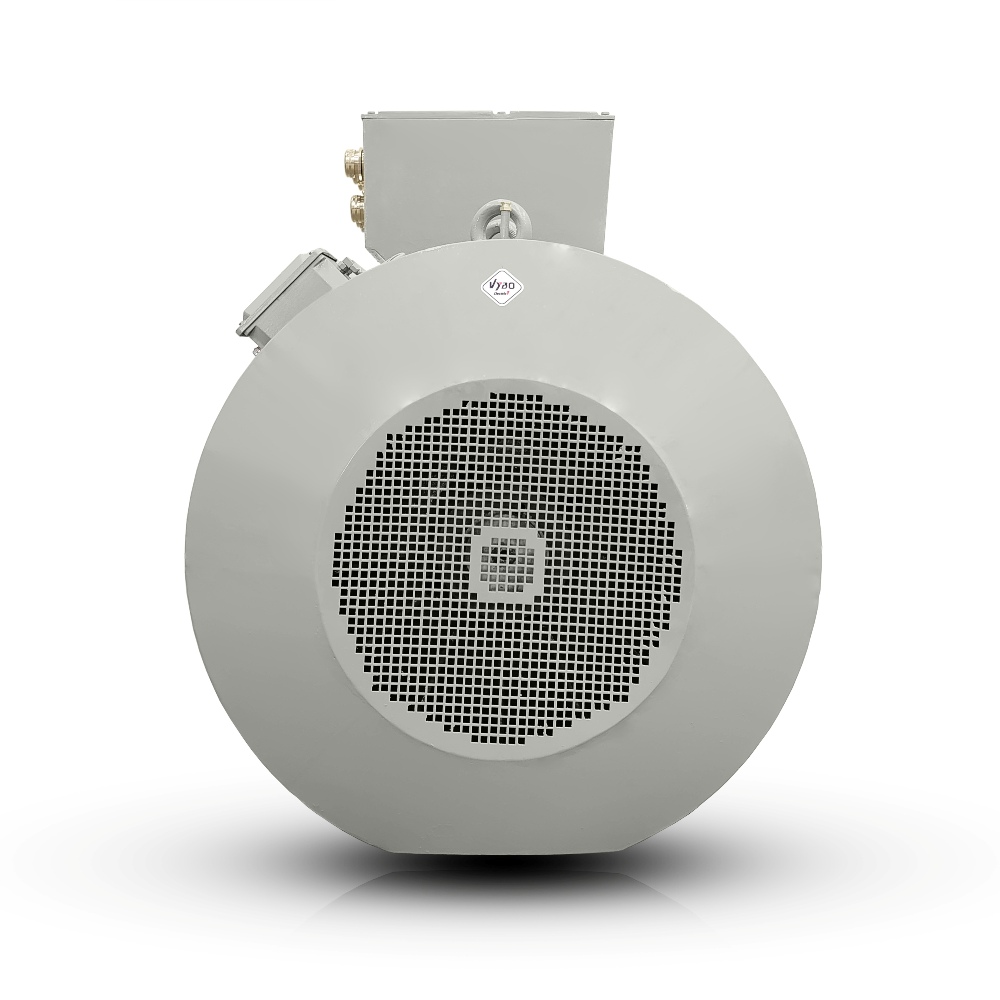

Trefaset elektrisk motor: H17RL-355X3-2 450KW 400V/690V 50HZ
| Grunnleggende tekniske data | |
| Motortype | H17RL 355X3-2 |
| Nominell effekt (kW) | 450 |
| Rammestørrelse (mm) | 355 |
| Antall poler | 2 |
| Nominelt turtall (o/min) | 2978 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Kobling | D/Y |
| Nominell strøm 400 V (A) | 762 |
| Nominell strøm 690 V (A) | 442 |
| Virkningsgrad ved 100 % belastning (%) | 96,1 |
| Effektfaktor ved 100 % belastning | 0,89 |
| Start- og momentegenskaper | |
| Nominelt dreiemoment (Nm) | 1443 |
| Forhold for startmoment (LRT/RLT) i % | 140 |
| Forhold for maksimalt moment (BDT/RLT) i % | 200 |
| Forhold for startstrøm (LRA/RLA) i % | 700 |
| Eksternt starttreghetsmoment (kg·m²) | 147 |
| Treghetsmoment GD² (kg·m²) | 14,8 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3 (andre utførelser på forespørsel) |
| Driftstype | S1 |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | DOL, frekvensomformer eller mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Rotorbur | massivt kortslutningsbur i aluminium |
| Koblingsbokstype | VYBO CB2-LV |
| Driftsforhold | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Vekt og overflatebehandling | |
| Omtrentlig vekt | 2470 kg |
| Farge | RAL7030 |
| Lakkfinish | blank |
| Lagre og smøring | |
| DE/NDE-lagre | 6220C3/6220C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 6 x PT100 i viklingene | |
| 1 x PT100 i NDE-lageret | |
| 1 x PT100 i DE-lageret | |
| Stillstandsvarmer 230 V | |
| 3 x PTC i viklingene | |
H17RL 355X3-2 er en løsning for virksomheter som trenger høy effekttetthet uten unødvendige kompromisser med plassen i koblingsrommet og på maskinfundamentet. Denne elektriske motoren med 2900 o/min fra VYBO Electric er konstruert for bruksområder der jevn start, stabilt dreiemoment og langsiktig pålitelighet under kontinuerlig belastning er avgjørende.
Den robuste støpejernskonstruksjonen bidrar til å dempe vibrasjoner, beskytter aktive komponenter og opprettholder nøyaktig monteringsgeometri selv ved høyere mekanisk belastning. I praksis betyr dette færre innrettingsinngrep, lavere risiko for uplanlagt driftsstans og forutsigbar oppførsel i produksjonslinjer med varierende belastninger.
Elektrisk motor med 2900 o/min for stabil drift av produksjonsteknologi
Det nominelle turtallet på 2978 o/min gir dette trefasede drivsystemet egenskaper som er egnet for pumper, kompressorer og drivsystemer som krever rask respons. Med et nominelt dreiemoment på 1443 Nm kan motoren også starte mot en mer krevende mekanisk motstand, noe som verdsettes av operatører i store fabrikker og OEM-produsenter av teknologiske systemer.
Takket være effekten på 450 kW og IEC-rammestørrelsen på 355 mm gir den asynkrone elektriske motoren en kompakt installasjon i maskinenheten. Under prosjektutformingen forenkler dette valget av grunnramme, tilkoblingen til girkassen og integreringen i enheter med begrenset plass.
- Roterende transportører i metallurgiske produksjonslinjer.
- Sentrifugalpumper i vannbehandlingsanlegg.
- Kompressorstasjoner i industrianlegg.
- Ventilasjonssystemer i stålverk.
- Blandeenheter i kjemisk produksjon.
- Knuselinjer i tilslagsbehandling.
- Hjelpedrift for valseverk i metallurgien.
- Tekstilviklere i kontinuerlig drift.
- Ekstruderdrift i plastindustrien.
- Prosessmiksere i næringsmiddelanlegg.
Robust støpejernskonstruksjon for lang levetid i krevende drift
Det kraftige motorhuset er særlig viktig i praksis der dynamiske belastninger overføres gjennom lange arbeidssykluser og lageroppsettet utsettes for regelmessig belastning. H17RL 355X3-2 bruker et massivt kortslutningsbur i aluminium som støtter jevn energioverføring og pålitelig drift selv i industrielle enheter med hyppige starter.
For vedlikeholdsteknikere er lageroppsettet DE 6220C3 og NDE 6220C3 også viktig, fordi det gjør det enklere å planlegge serviceintervaller som en del av prediktivt vedlikehold. Med en vekt på 2470 kg og en treghet som tilsvarer store teknologiske systemer, er motoren særlig egnet for bruksområder der stiv montering og langsiktig driftsstabilitet forventes.
Valg av effektivitetsklasse for energistyrte prosjekter
Muligheten til å velge effektivitetsklasse forenkler standardiseringen på tvers av ulike prosjekter. Kundene kan tilpasse løsningen til krav til forbruk, varmebalanse og samlede driftskostnader, enten en eksisterende produksjonslinje moderniseres eller et nytt OEM-system konstrueres.
En virkningsgrad på 96,1 % og en effektfaktor på 0,89 er parametere som bidrar både ved dimensjonering av strømforsyningen og ved vurdering av energibalansen i den komplette teknologien. En nominell strøm på 762 A ved △ 400V og 442 A ved Y 690V gir konstruktørene et solid grunnlag for dimensjonering av start- og beskyttelseskomponentene i koblingsanlegget.
Oversikt over driftsverdier for dimensjonering av drivsystemet
Isolasjonsklasse F øker sammen med temperaturstigningsklasse B motstanden ved langvarig belastning og bidrar til å holde motoren innenfor et rimelig termisk driftsområde. Et startmomentforhold på 140 %, et forhold for maksimalt moment på 200 % og et startstrømforhold på 700 % gir service- og ingeniørteam et solid grunnlag for å utforme startforholdene i krevende systemer.
En asynkron elektrisk motor med kortslutningsrotor i denne klassen fungerer godt i miljøer der motstand mot plutselige belastningsendringer, presis integrering i produksjonsteknologien og forutsigbar drift gjennom hele skiftet er avgjørende. Tusenvis av fornøyde VYBO Electric-kunder bruker lignende løsninger både i moderniseringsprosjekter og i nye produksjonslinjer.
Kontakt oss for en teknisk løsning og et forslag til egnet integrering i teknologien din.
