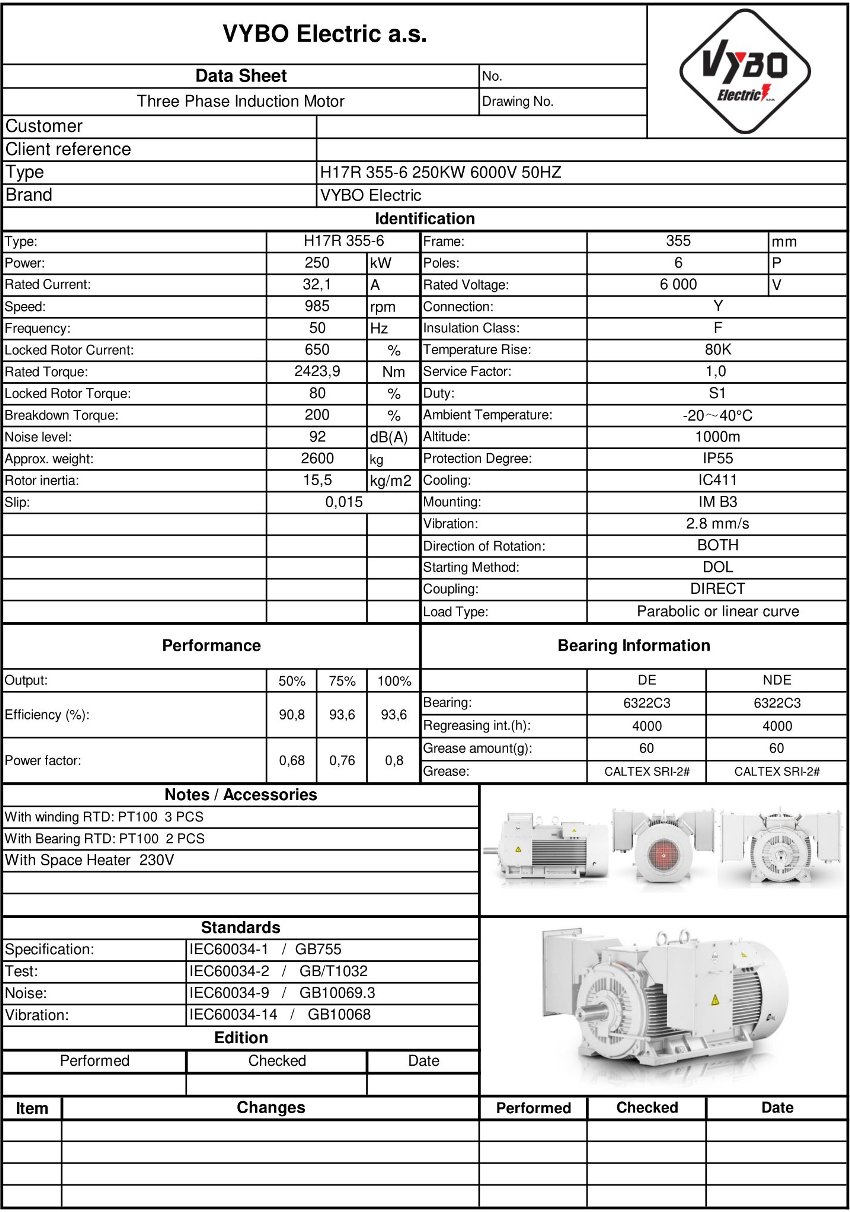

Høyspennings elektrisk motor 250 kW, 987 o/min, 6 000 V, H17R 355-A-6-6

IE4-virkningsgrad for økonomisk drift av en 1000 rpm elektromotor

Den H17R 355-A-6-6 modellen med en effekt på 250 kW er konstruert for driftsmiljøer der stabilt energiforbruk og langsiktig driftsdisiplin forventes av hver drivenhet. I denne klassen egner den seg som en 1000 rpm elektromotor for teknologier med høy treghet, der myk start og en forutsigbar lastbalanse er viktig. IE4 Super Premium-virkningsgrad gir lavere tap ved kontinuerlig drift og bedre styring av energibalansen over hele linjen.

VYBO Electric leverer løsninger tilpasset de reelle kravene i store fabrikker og hos OEM-integratorer. Nettopp derfor egner denne høyspenningsmotoren seg der lang levetid, færre unødvendige driftsstans og jevn effekt ved kontinuerlig belastning følges opp. Operatørene får en drivenhet som yter både i teknologier med krevende startprofiler og i systemer med lange driftssykluser.

Kompakt 6000 V elektromotor for teknologier med begrenset plass

En akselhøyde på 355 mm gjør det mulig å integrere denne 6000 V elektromotoren i enheter der effektiv utnyttelse av eksisterende installasjonsplass uten å gå på kompromiss med kraftoverføringen er avgjørende. Konstruksjonen egner seg for løsninger der en kompakt 6 kV-motor må arbeide i en robust ramme og samtidig beholde reservekapasitet for krevende drift. En slik versjon bidrar ved modernisering av koblingsanlegg og teknologiske enheter der presis tilkobling til den opprinnelige mekanikken er nødvendig.

Valg av spenningsnivå er også viktig ved utforming av nye enheter. Motoren kan inngå i systemer med 3 300 V, 6 000 V, 10 000 V eller 11 000 V i henhold til nettkrav og drivkonsept. Denne fleksibiliteten forenkler standardisering i OEM-produsentenes porteføljer samt gjentatte applikasjoner innenfor ett anlegg.

HV-elektromotorer for kontinuerlig belastning og presis integrasjon

I kategorien HV-elektromotorer benytter denne løsningen en konstruksjon som egner seg for pumpestasjoner, kompressorenheter og transportsystemer med høy utnyttelsesgrad. H17R Compact PRO-HV egner seg i dette segmentet for applikasjoner som krever pålitelig dreiemomentoverføring under langvarig drift. Et nominelt turtall på 987 rpm sammen med et nominelt dreiemoment på 2419 Nm gir et driftsgrunnlag for teknologier med jevn belastning.

Kobberbånd i rotorbur er også praktisk viktig og støtter den mekaniske holdbarheten ved gjentatte driftstilstander. 6322-C3-lagre på både DE- og NDE-siden skaper forutsetninger for stabil rotorstøtte, mens et treghetsmoment på 8,7 kg·m² bidrar i applikasjoner som krever balansert start. Isolasjonsklasse F og temperaturstigning B er valgt slik at drivenheten tåler industriell bruk med vekt på termisk reserve.

Tilbehør for overvåking og beskyttelse av drivenheten

I store teknologiske enheter er beredskap for diagnostikk og temperaturovervåking også viktig. For denne motoren er 6 x PT100 i viklingen, 1 x PT100 i NDE-lageret, 1 x PT100 i DE-lageret, en kondensvarmer og 3 x PTC-termistor tilgjengelig, noe som forenkler integrasjonen i styrings- og sikkerhetssystemer. Slik utrustning støtter raskere vurdering av drivenhetens tilstand under drift og hjelper med å planlegge serviceinngrep før en uønsket driftsstans oppstår.

Omvikling, lagre og effekt i produksjonslinjenes tjeneste

Denne 6-polede elektromotoren egner seg for blandelinjer, valseenheter, viftestasjoner, prosesspumper, knusesystemer og avsugssystemer i tungindustrien. I hver av disse applikasjonene er evnen til å holde prosessen i stabil modus uten store turtallsvariasjoner og uten unødvendige tap i transmisjonssystemet avgjørende. Vekten på 3255 kg gjenspeiler også den robuste konstruksjonen, som egner seg for fast fundamentinstallasjon og langvarig drift.

En effektfaktor på 0,85 og virkningsgrad på 95,1 % er også viktig i utformingen av drivenheten, fordi disse verdiene inngår i beregninger av strømforsyningssystemet, dimensjonering av vern og vurdering av den samlede driftsbalansen. Et startstrømforhold på 4,6 % sammen med et startmomentforhold på 0,8 % og et maksimalt momentforhold på 1,9 % skaper et rammeverk for applikasjoner der motorens oppførsel ved start og lastendringer overvåkes.

VYBO Electric for store industrienheter med et tydelig driftsmål

I VYBO Electric-porteføljen egner denne modellen seg der energieffektivitet, robust mekanisk konstruksjon og muligheten til å tilpasse spenningsnivået til en bestemt drift må kombineres. For operatører av store fabrikker så vel som OEM-produsenter av teknologiske enheter er et forutsigbart serviceregime som ikke belaster produksjonsplanen med uplanlagte stans viktig. Denne 1000 rpm elektromotoren egner seg derfor også for moderniseringsprosjekter der teknisk kompatibilitet sammenlignes med langsiktige driftskostnader.

Hvis prosjektet ditt krever en høyspenningsløsning med vekt på virkningsgrad og stabilitet, bestill H17R 355-A-6-6 i god tid. Tilgjengelighet og rask logistikk gjør det mulig å forkorte tiden mellom spesifikasjon og installasjon, noe som er avgjørende for store teknologiske enheter.
