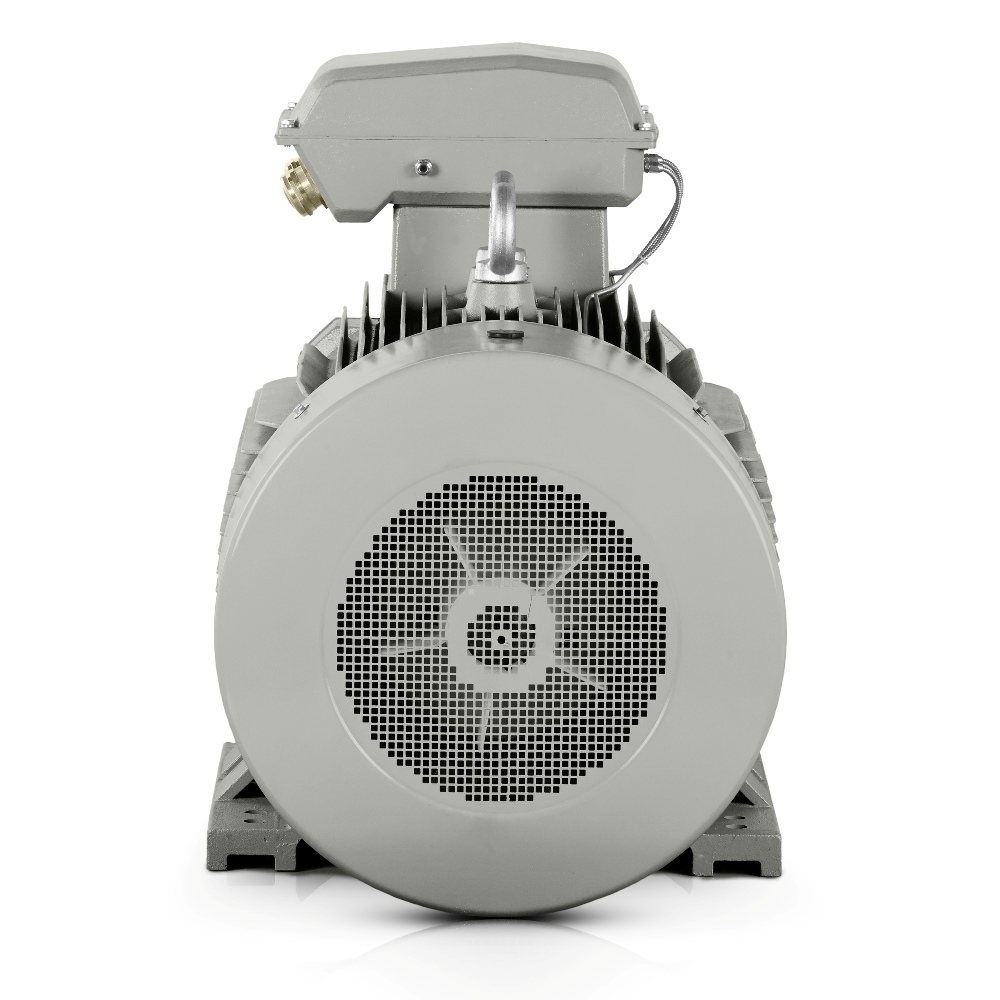

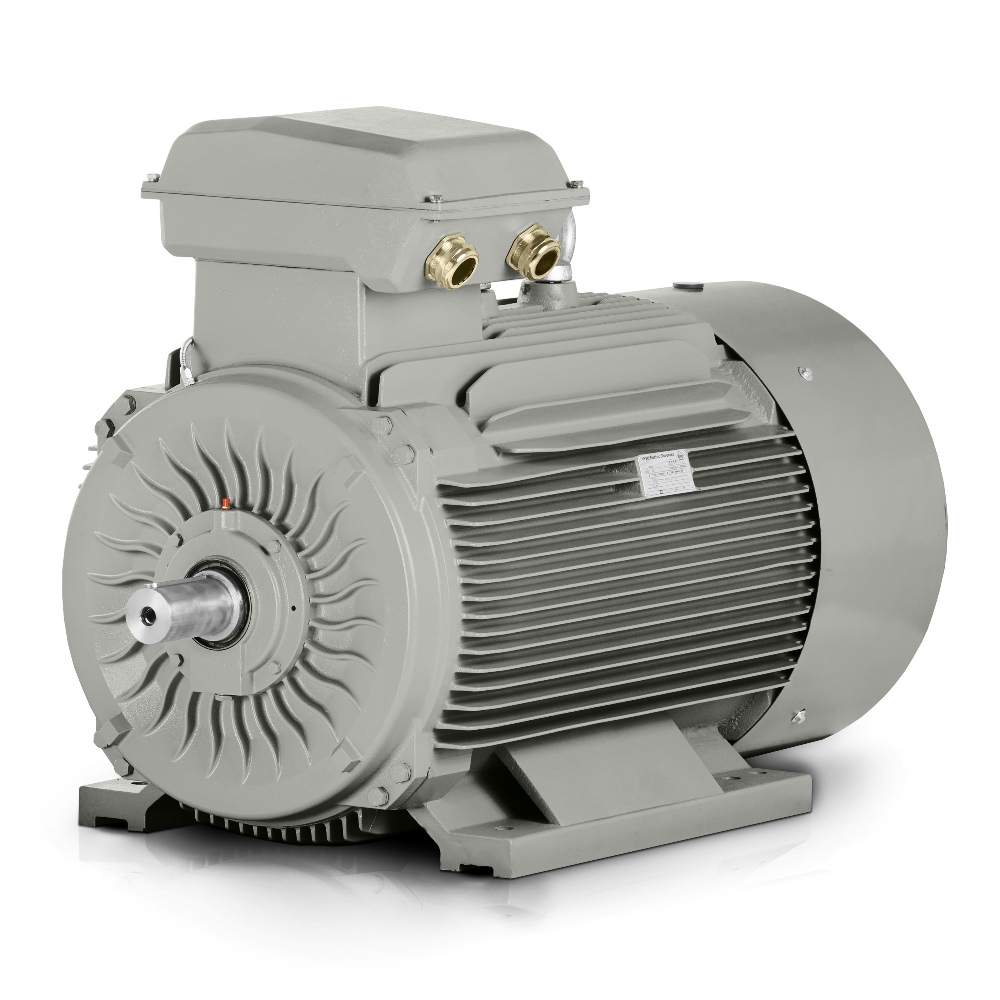

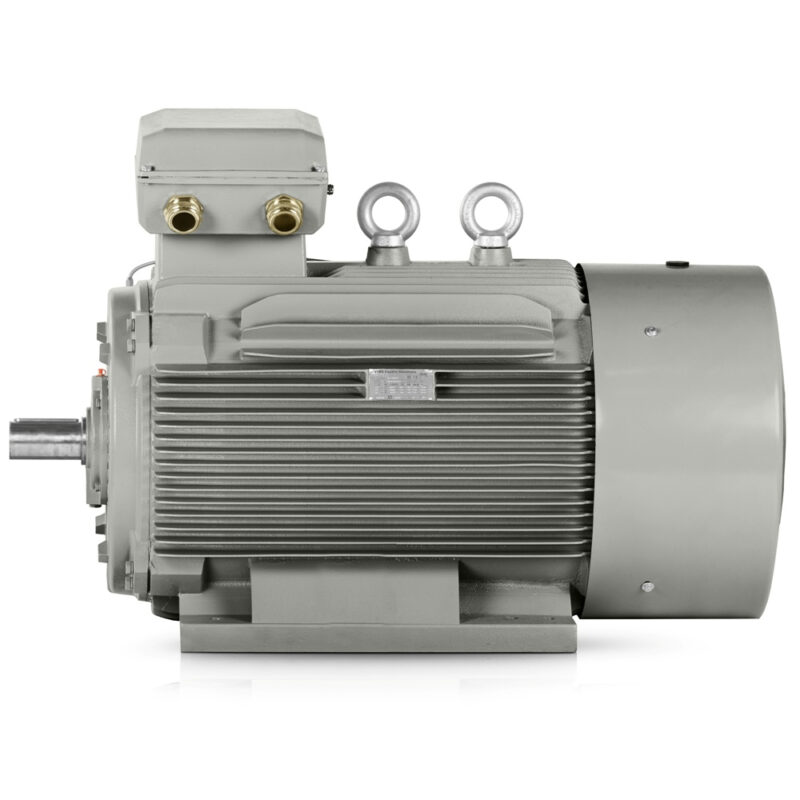

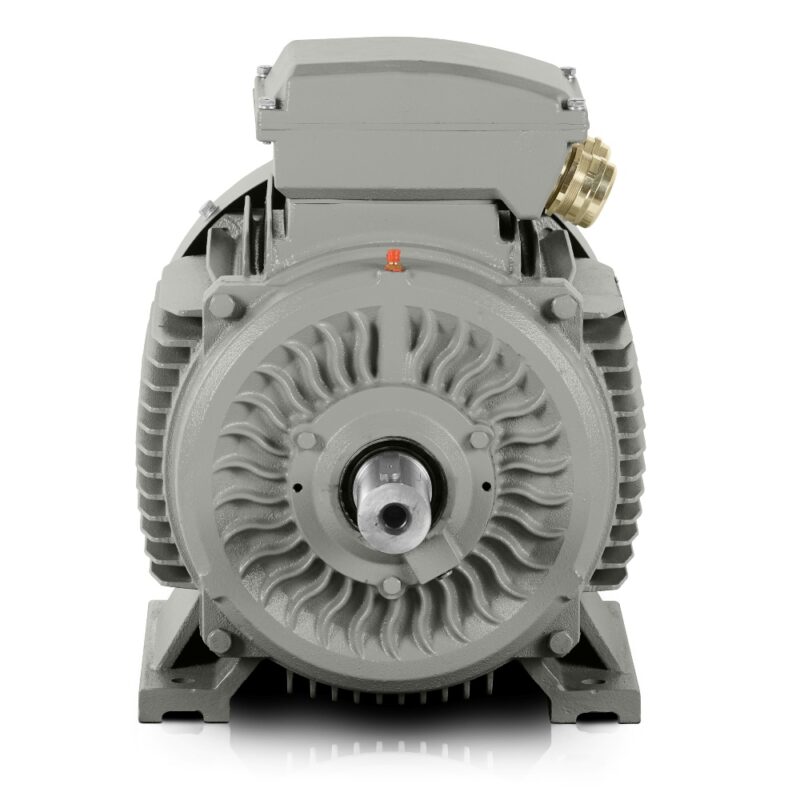

Trefaset elektrisk motor: 3LC-315M-6, 90 kW
| Grunnleggende tekniske data | |
| Motortype | 3LC-315M-6 |
| Nominell effekt (kW) | 90 |
| Rammestørrelse (mm) | 315 |
| Antall poler | 6 |
| Nominelt turtall (o/min) | 990 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 161 |
| Nominell strøm 690 V (A) | 93,33 |
| Virkningsgrad ved 100 % belastning (%) | 94,9 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,85 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for maksimalt moment (BDT/RLT) | 2 |
| Forhold for startstrøm (LRA/RLA) | 6,7 |
| Rotorens treghetsmoment (kg·m²) | 5,3297 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 1412*727*1026 |
| Pakkevekt (kg) | 868 |
| Lagre og smøring | |
| DE/NDE-lagre | 6319-C3/6319-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
En robust støpejernsramme gir denne drivenheten reservekapasitet som produksjons-, vedlikeholds- og konstruksjonsteam verdsetter ved langvarig belastning. Som sekspolet elektrisk motor gir 3LC-315M-6 driftsbesparelser og verdi i linjer der stabil drift, serviceintervaller og motstandsdyktighet mot vibrasjoner er avgjørende.
Sekspolet elektrisk motor for stabil drift av produksjonsteknologi
En nominell effekt på 90 kW og 990 o/min gir et egnet grunnlag for teknologier som trenger jevn energioverføring uten unødvendige startstøt. Denne elektriske motoren fungerer godt der kontinuerlig belastning kreves, og der fornuftig dimensjonering av drivenheten på tvers av hele produksjonslinjen er viktig.
Den robuste støpejernsrammen er ikke bare en konstruksjonsdetalj. Forsterkede lagerskjold i støpejern og forsterkede støpejernsføtter bidrar til å opprettholde monteringsnøyaktigheten og begrense overføring av vibrasjoner til maskinen, noe som er viktig under lange driftsperioder og i utstyr som er følsomt for oppretting.
Støpejernsramme for lang levetid i kontinuerlig drift
For mellomstore bedrifter og store fabrikker er det viktig at motoren håndterer gjentatte starter, jevn belastning og enkel integrasjon i eksisterende enheter. Denne asynkrone elektriske motoren passer for virksomheter som planlegges rundt servicevinduer, og der totalkostnadene følges gjennom hele utstyrets levetid.
- Pumpestasjoner for prosessvann i kjemisk produksjon.
- Transportørsystemer for emballering av bulkmaterialer.
- Knuse- og sorteringslinjer i bearbeiding av tilslag.
- Ventilasjonsenheter for produksjonshaller med store luftmengder.
- Ekstrudere i plastbearbeiding.
- Møller og miksere i batchbasert næringsmiddelproduksjon.
IE3-effektivitetsklasse for lavere forbruk ved kontinuerlig belastning
IE3-effektivitetsklassen bidrar til energieffektiv drift under normale forhold, noe som ved et effektnivå på 90 kW er viktig for å kontrollere forbruket under lange produksjonssykluser. I prosjekter der tilbakebetaling følges opp, gjenspeiles denne tilnærmingen i driftskostnadene uten å endre teknologiens arbeidsrytme.
Produsentens mange års erfaring vises også i detaljene som i praksis er viktige for problemfri installasjon og senere service. Kabelforskruninger 2-M63X1.5, DE-lager 6319-C3 og NDE-lager 6319-C3 støtter en teknisk løsning som er utformet for fornuftig tilkobling og kontinuitet i servicearbeidet.
Installasjons- og driftsdata for presis integrasjon av drivenheten
Nominell strøm ved △ 400V er 161 A og nominell strøm ved Y 690V er 93.33 A, noe som forenkler dimensjonering av vern og utforming av koblingsanlegg. Et startmomentforhold på 2 og et maksimalt momentforhold på 2 hjelper ved utforming av bruksområder der forutsigbar dynamikk er viktig. Et startstrømforhold på 6.7 må tas hensyn til ved valg av startmetode og vern.
En virkningsgrad på 94.9% og en effektfaktor på 0.85 fullfører profilen til en drivenhet som er forberedt for langvarig bruk i krevende industridrift. Et støynivå på 83 dB(A), rotorinerti på 5.330 kg/m², emballert vekt på 868 kg og emballasjemål på 1412*727*1026 mm er praktiske verdier for planlegging av logistikk, installasjon og håndtering.
90 kW effekt for linjer der hver produksjonssyklus teller
I praksis er dette en løsning for prosjekter der den elektriske motoren må arbeide stabilt, være forutsigbar fra et serviceperspektiv og ha reserve for en lengre produksjonshorisont. 3LC-315M-6 passer derfor i miljøer der det forventes kontinuitet, holdbarhet og fornuftige driftskostnader fra drivenheten.
Kontakt for teknisk dimensjonering av drivenheten
Kontakt oss for tilbud, teknisk verifisering eller valg av egnet tilkobling.
