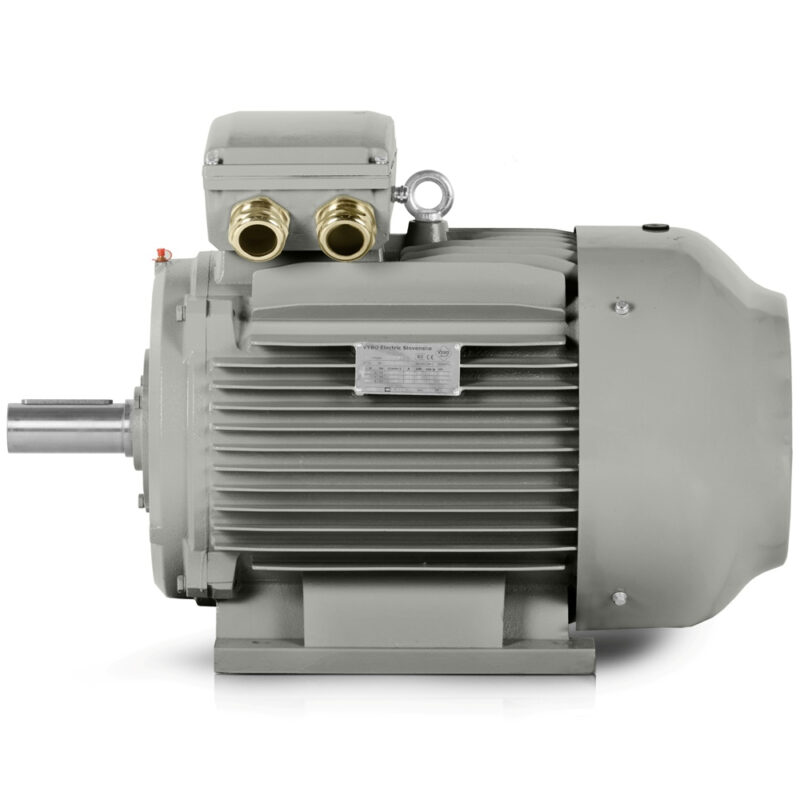

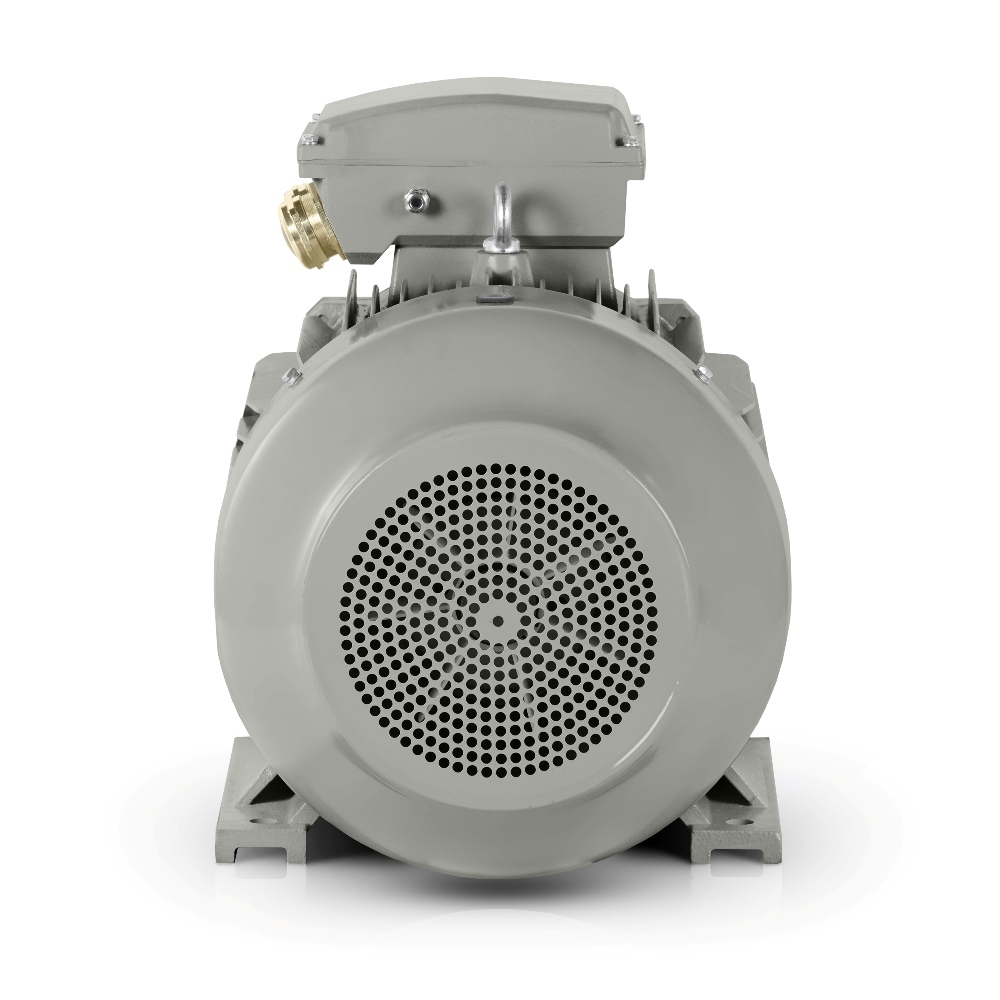

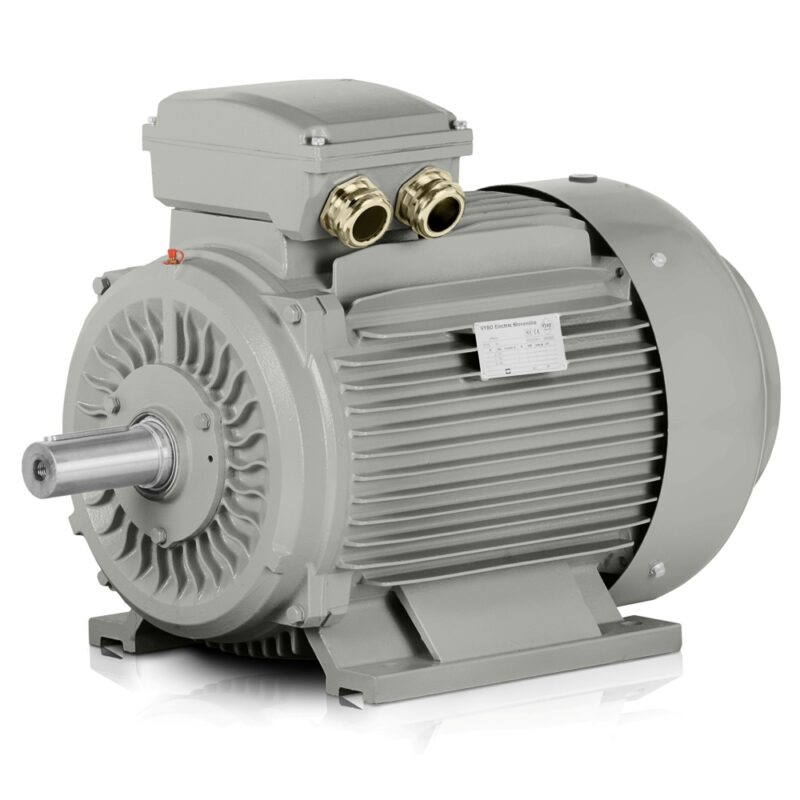

Trefaset elektrisk motor: 3LC-280S-2, 75 kW

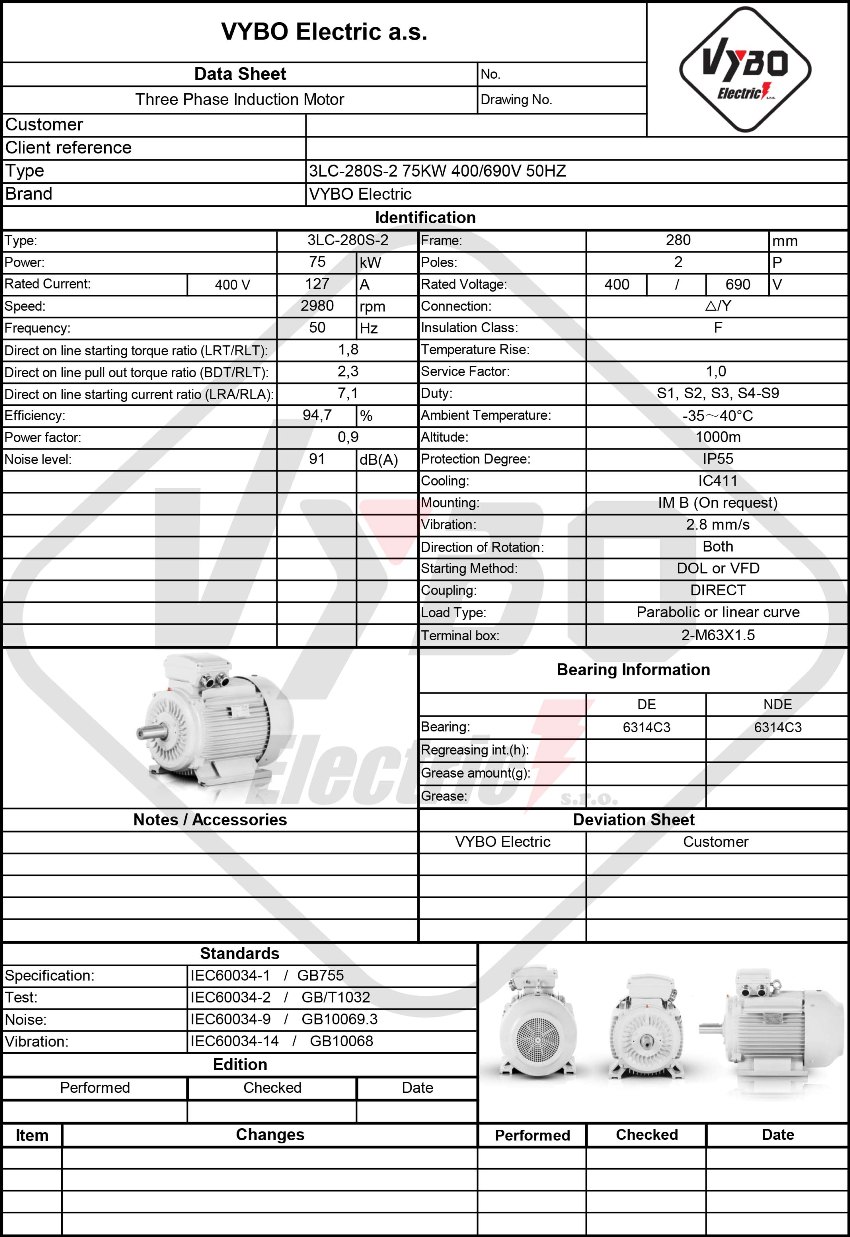

| Grunnleggende tekniske data | |
| Motortype | 3LC-280S-2 |
| Nominell effekt (kW) | 75 |
| Rammestørrelse (mm) | 280 |
| Antall poler | 2 |
| Nominelt turtall (o/min) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 127 |
| Nominell strøm 690 V (A) | 73,62 |
| Virkningsgrad ved 100 % belastning (%) | 94,7 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,9 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 1,8 |
| Forhold for maksimalt moment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,1 |
| Rotorens treghetsmoment (kg·m²) | 1,0889 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 1102*652*846 |
| Pakkevekt (kg) | 517 |
| Lagre og smøring | |
| DE/NDE-lagre | 6314-C3/6314-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
3LC-280S-2 er utviklet for virksomheter som trenger en utmerket balanse mellom innkjøpspris og energibesparelser, og leverer 75 kW effekt i et kompakt format for krevende drivenheter. Denne elektriske motoren på 3000 o/min passer der jevn start, stabilt turtall og pålitelig drift under daglig belastning er avgjørende.
En robust støpejernsramme øker motorens holdbarhet i miljøer der vibrasjoner, hyppige starter og lange produksjonssykluser forventes. Forsterkede lagerskjold i støpejern og forsterkede støpejernsføtter bidrar til å opprettholde nøyaktig lagerinnretting selv under kontinuerlig mekanisk belastning. For lett og mellomtung industri betyr dette færre monteringsinngrep og større trygghet ved integrering av motoren i maskiner.
Elektrisk motor på 3000 o/min for stabil drift av produksjons- og teknologiske enheter
En trefaset elektrisk motor med en merkespenning på 400/690 V passer godt til enheter der enkel tilkobling til standard industrielle tavler er viktig. I praksis er dette en løsning som 400 V elektrisk motor for OEM-maskiner og mindre teknologiske enheter der fornuftig startatferd og stabil drift under varierende belastning må opprettholdes.
Det nominelle turtallet på 2980 o/min støtter applikasjoner som krever rask respons fra drivenheten og jevn overføring av energi til arbeidsmekanismen. Et startmomentforhold på 1.8 og et vippemomentforhold på 2.3 gir konstruktøren nyttige parametere for korrekt dimensjonering av girkasse, kobling eller pumpeenhet. Et startstrømforhold på 7.1 hjelper ved dimensjonering av startsystemer der også nettets respons under oppstart overvåkes.
IE3-effektivitet for lavere forbruk i daglig drift
IE3-effektivitetsklasse – Svært høy virkningsgrad er spesielt gunstig der motoren går store deler av dagen og energiforbruket påvirker kostnadene i hvert skift. En virkningsgrad på 94.7% og en effektfaktor på 0.9 støtter økonomisk drift uten unødvendige tap under normale driftsforhold. For maskinprodusenter og operatører med egne vedlikeholdsteam er det viktig at disse besparelsene gjelder ikke bare i laboratoriet, men også under langsiktig daglig drift.
I denne sammenhengen fungerer trefasede elektriske motorer med høyere effektivitet godt i transportører, blandeenheter og drivenheter som går i gjentatte sykluser. Et støynivå på 91 dB(A) bør tas hensyn til ved utforming og plassering av maskinkapslinger, særlig når drivenheten inngår i en kompakt linje eller en frittstående teknologisk enhet. I praksis bidrar dette til å unngå ekstra endringer etter installasjonen.
Nøyaktig rotorstøtte og pålitelig service under drift
Rotorens treghetsmoment på 1.089 kg/m² hjelper ved beregning av akselerasjon og retardasjon, noe som er viktig i applikasjoner med gjentatt kobling eller kontrollert drivdynamikk. DE-lager 6314-C3 og NDE-lager 6314-C3 passer for langvarig drift der lagerstabilitet og minimal servicestans er viktig. Kabelgjennomføringer 2-M63X1.5 forenkler utforming av forsyningskabel og tetning ved integrasjon i tavle og maskin.
Modellen passer til klart definerte industrielle oppgaver, inkludert prosessvannspumper, kjølevannspumper, vifter i luftbehandlingsaggregater, tankblandere, knusere for lett avfall, transportbånd, skruetransportører, sentrifuger, blandeenheter for malingsteknologi, kompressorenheter, profilkuttere, viklestasjoner og perifert freseutstyr. I hvert tilfelle bidrar effektreserven, det stabile turtallet og den robuste konstruksjonen til å redusere risikoen for uplanlagt driftsstans.
ISO-sertifikater bidrar også til trygghet i konstruksjon og produksjon og forenkler integrering av motoren i kontrollerte kvalitetsprosesser. En emballasjevekt på 517 kg og emballasjemål på 1102*652*846 mm bør tas hensyn til ved håndtering, lagring og planlegging av produksjonslogistikk. Denne trefasede elektriske motoren passer derfor prosjekter der ikke bare ytelse, men også installasjonsberedskap og langsiktig driftssikkerhet vurderes.
Hvis du trenger en drivenhet til en produksjonslinje, OEM-enhet eller mindre teknologisk enhet, gir 3LC PRO nødvendig reserve samtidig som den støtter disiplinert energibruk. Benytt tilbudet og legg til en motor i prosjektet som bidrar til stabil drift under daglig belastning.
