Trefaset elektrisk motor: 3LC-160M-6, 7,5 kW
| Grunnleggende tekniske data | |
| Motortype | 3LC-160M-6 |
| Nominell effekt (kW) | 7,5 |
| Rammestørrelse (mm) | 160 |
| Antall poler | 6 |
| Nominelt turtall (o/min) | 980 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 15,4 |
| Nominell strøm 690 V (A) | 8,93 |
| Virkningsgrad ved 100 % belastning (%) | 89,1 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,79 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for maksimalt moment (BDT/RLT) | 2,1 |
| Forhold for startstrøm (LRA/RLA) | 7 |
| Rotorens treghetsmoment (kg·m²) | 0,10643 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M40X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 752*407*566 |
| Pakkevekt (kg) | 116 |
| Lagre og smøring | |
| DE/NDE-lagre | 6309-2RZC3/6309-2RZC3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
En robust støpejernsramme bidrar til å opprettholde stabiliteten i drivenheten under krevende skift der holdbarhet, servicepålitelighet og den langsiktige effektiviteten til 3LC-160M-6 er avgjørende. Denne 1000 o/min elektriske motoren er egnet der man forventer jevn start, stabil ytelse og fornuftige driftskostnader i den daglige produksjonen fra en trefaset drift.
I lett og mellomstor industri, OEM-enheter og mindre teknologiske enheter bidrar denne elektriske motoren til å holde prosessen i gang uten unødvendig stans. Ved utforming av drivverket forenkler en effekt på 7,5 kW, rammestørrelse 160 mm, 400/690 V-forsyning og en merkestrøm på 15,4 A ved △ 400V integrering i standard strømsystemer og maskinenheter.
1000 o/min elektrisk motor for produksjonslinjer med jevn drift
Et nominelt turtall på 980 o/min gir maskinen en praktisk driftsrytme for transportører, blandeenheter og prosessutstyr i kontinuerlig drift. I praksis betyr dette mindre brå akselerasjon, bedre kontroll med overført dreiemoment og et jevnere samspill med de andre delene av teknologien. Med en merkestrøm på 8,93 A ved Y 690V forblir tilkoblingen fleksibel også i løsninger med dobbel spenningskonfigurasjon.

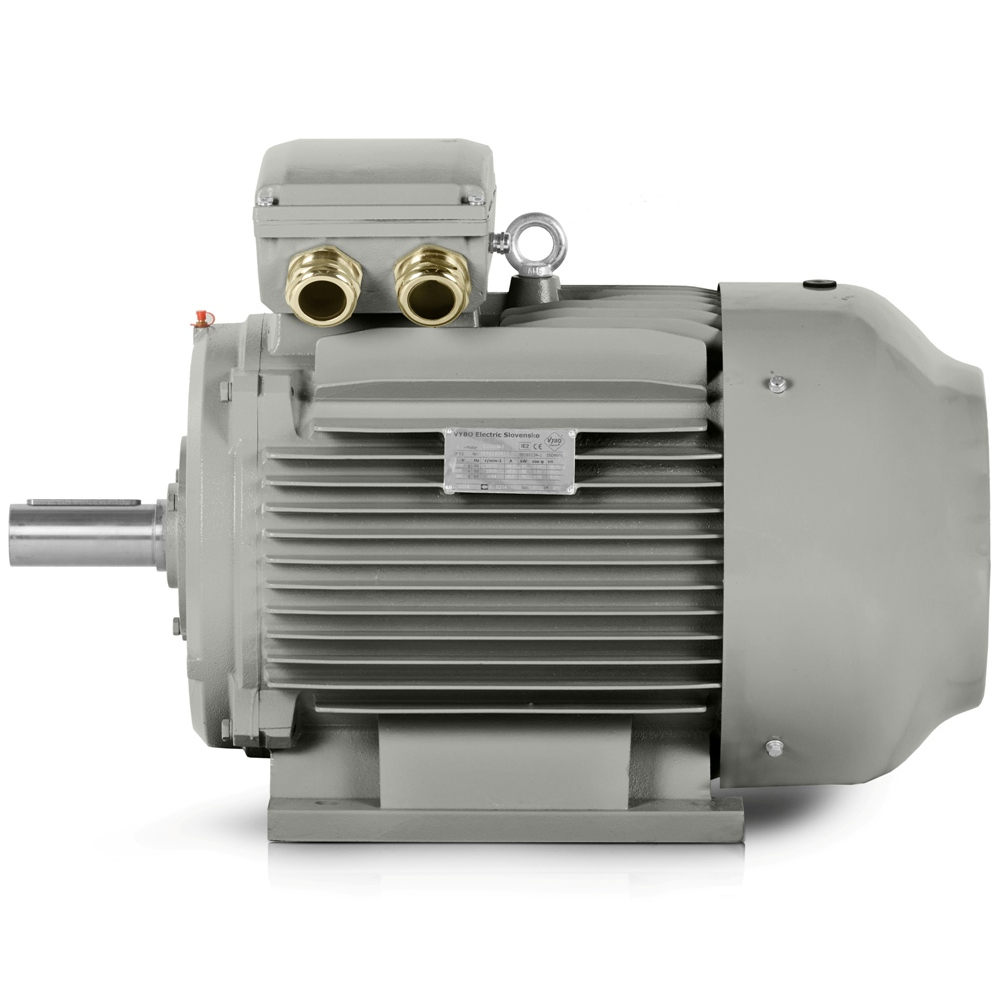

Robust støpejernsramme for daglige industrielle belastninger
Støpejernskonstruksjonen er fordelaktig i maskiner som arbeider under vibrasjoner, i støvete miljøer eller gjennom lengre driftssykluser. Forsterkede lagerskjold og stive støpejernsføtter støtter mer presis montering, noe som gir jevnere drift og bedre motstand mot gjentatte belastninger. En pakket vekt på 116 kg er også viktig og viser en robust konstruksjon som passer til stive installasjoner.
- Egnet for transportmoduler i emballasjelinjer.
- Egnet for pumpeenheter i vannbehandlingsteknologi.
- Egnet for vifter i avtrekkssystemer.
- Egnet for omrørere ved tilberedning av kjemiske medier.
- Egnet for rulletransportører i intern transport.
IE3-effektivitetsklasse for lavere tap ved normal belastning
IE3-effektivitetsklassen bidrar til å redusere unødvendige tap under drift, noe som særlig er viktig der motoren går lange timer i stabil tilstand. Den svært høye virkningsgraden merkes tydeligst i utstyr som forblir i drift gjennom hele skiftet, og der selv små forskjeller i forbruk påvirker månedsresultatet. En effektfaktor på 0,79 og en virkningsgrad på 89,1% kompletterer profilen til en motor beregnet for langvarig bruk.
Maskinprodusenter verdsetter også forutsigbar startatferd. Et startmomentforhold på 2, et maksimalt momentforhold på 2,1 og et startstrømforhold på 7 støtter fornuftig atferd under oppstart og kortvarige belastningssvingninger. En asynkron elektrisk motor av denne typen passer derfor godt inn i enheter som krever pålitelig drivytelse uten komplisert justering.
9 bruksområder for OEM-maskiner og mindre teknologiske enheter
I praksis brukes denne elektriske motoren i briketteringslinjer, båndtransportører, fôrblandere, containeriserte pumpestasjoner, avtrekksvifter, horisontale omrørere, granulatorer, emballasjemaskiner og kompakt presseutstyr. Produsentens mange års erfaring er også synlig i detaljer som forenkler installasjon og langvarig drift i serieproduserte enheter.
Kabelgjennomføringer og lager for enklere integrering
To kabelgjennomføringer 2-M40X1.5 er praktiske ved maskininstallasjon og forenkler føring av kraftkabler og kabelorganisering i koblingsutstyret eller på utstyrsrammen. DE-lager 6309-2RZC3 og NDE-lager 6309-2RZC3 støtter stabil drift og forutsigbar service ved gjentatt bruk.
Rotorinerti på 0,106 kg/m² og et støynivå på 73 dB(A) kompletterer profilen til en motor som er forberedt for reelle verksted- og produksjonsforhold. Emballasjemål på 752*407*566 mm forenkler planlegging av lager, håndtering og frakt. Hvis du trenger en motor til en pålitelig produksjonsdrift, bestill 3LC-160M-6 i dag mens den er tilgjengelig for teknologien din.
