Elektrisk motor 7,5 kW, 2900 o/min, 400 V, 1AL-132S2-2

Elektrisk motor 1AL-132S2-2 7,5 kW for drift der motoren må opprettholde ytelsen selv ved høyt arbeidstempo

Når en produksjonslinje går uten pauser, ventilasjonen må holde stabil kapasitet og pumpe- eller transportteknikk ikke kan miste rytmen, blir kvaliteten på drivsystemet raskt tydelig. Elektrisk motor 1AL-132S2-2 fra VYBO Electric er utviklet nettopp for et slikt miljø. Det er en trefaset asynkron elektrisk motor med en effekt på 7,5 kW, 2-polet utførelse og nominelt turtall på 2900 o/min ved en frekvens på 50 Hz. Nominell spenning på 400/690 V med trekant/stjerne-kobling tilsvarer industriell bruk, der pålitelig drift, stabil mekanisk ytelse og sikkerhet under daglig arbeidsbelastning forventes.

Rammestørrelsen 132 gir denne modellen et solid fundament for teknologi som krever betydelig effekt, samtidig som fornuftige monteringsmål skal beholdes. I praksis betyr dette en motor klar for transportsystemer, vifteaggregater, avsugsanlegg, sirkulasjonspumper, fyllestasjoner, blandeteknologi, doseringsenheter, pakkelinjer, sorteringsmekanismer, håndteringsstasjoner, monteringsenheter og tekniske hjelpeanlegg. I alle disse bruksområdene er det viktig at drivsystemet kan arbeide raskt, jevnt og uten unødvendige driftsmessige kompromisser.

Her er også effektreserven viktig

Ved en effekt på 7,5 kW forventes det mer av motoren enn bare pålitelig oppstart. Evnen til å bære en jevn arbeidsbelastning gjennom hele skiftet samtidig som den beholder rolig gange, er også viktig. 1AL-132S2-2 arbeider med en effektfaktor på 0,88 og en virkningsgrad på 87%, noe som gjør den til et godt grunnlag for teknologi som trenger en hurtiggående motor med gode driftsresultater. Nominell strøm er 13,56 A ved 400 V og 8,20 A ved 690 V, viktige verdier ved dimensjonering av strømforsyningen og riktig innstilling av utstyrets elektriske del.

Startparametrene er også svært viktige. Et startmomentforhold på 2,2, et maksimalt momentforhold på 2,3 og et startstrømforhold på 7,5 beskriver en motor som er klar for en sikker overgang til normal drift. I utstyr der en vifte, pumpe, et transportsystem eller en teknologisk enhet med regelmessig syklus drives, gjenspeiles denne sikkerheten ved oppstart i jevnere drift av hele anlegget. Resultatet er ikke bare effekt på papiret, men også større forutsigbarhet i driften.

Drift som tilpasser seg teknologiens faktiske rytme

1AL-132S2-2 er egnet for driftsformene S1, S2, S3 og S4-S9. Det gjør den egnet både for kontinuerlige prosesser og for utstyr der motoren regelmessig startes, avbrytes eller arbeider med varierende belastning. Servicefaktoren 1,0 tilsvarer nominelle driftsforhold, og den parabolske eller lineære belastningskarakteristikken utvider bruksområdet i forskjellige typer industrielle mekanismer.

Slike egenskaper har reell verdi i praksis. Transportlinjer trenger stabil mating, ventilasjon trenger jevn drift, pumpesett trenger pålitelig ytelse og blandeteknologi trenger en regelmessig arbeidsrytme. En motor i denne klassen må håndtere mer enn én enkelt oppstart. Den må opprettholde driftssikkerheten også under lengre driftsperioder, ved skiftende belastning og i anlegg der tempoet bestemmes av selve produksjonsprosessen. Det er nettopp her fordelen med et konstruksjonsmessig robust og driftsmessig balansert drivsystem blir tydelig.

Holdbarhet uten unødvendige svake punkter

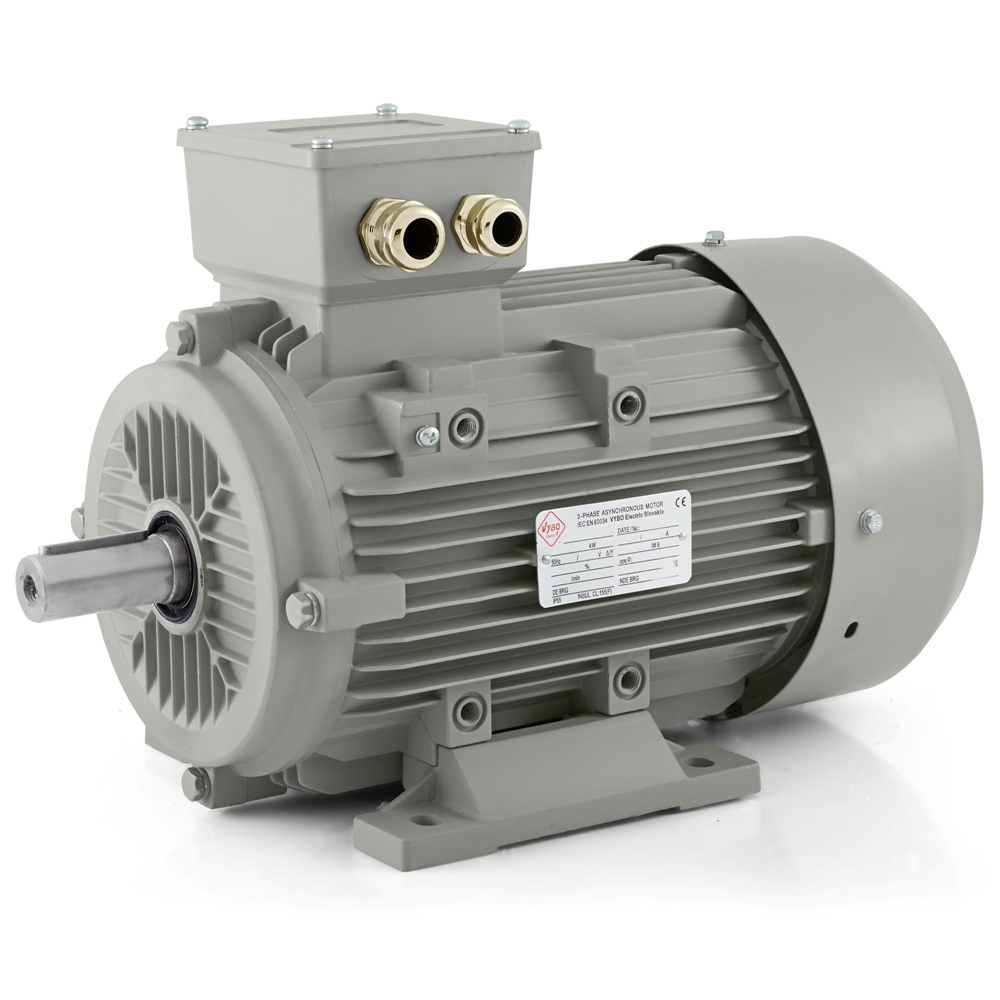

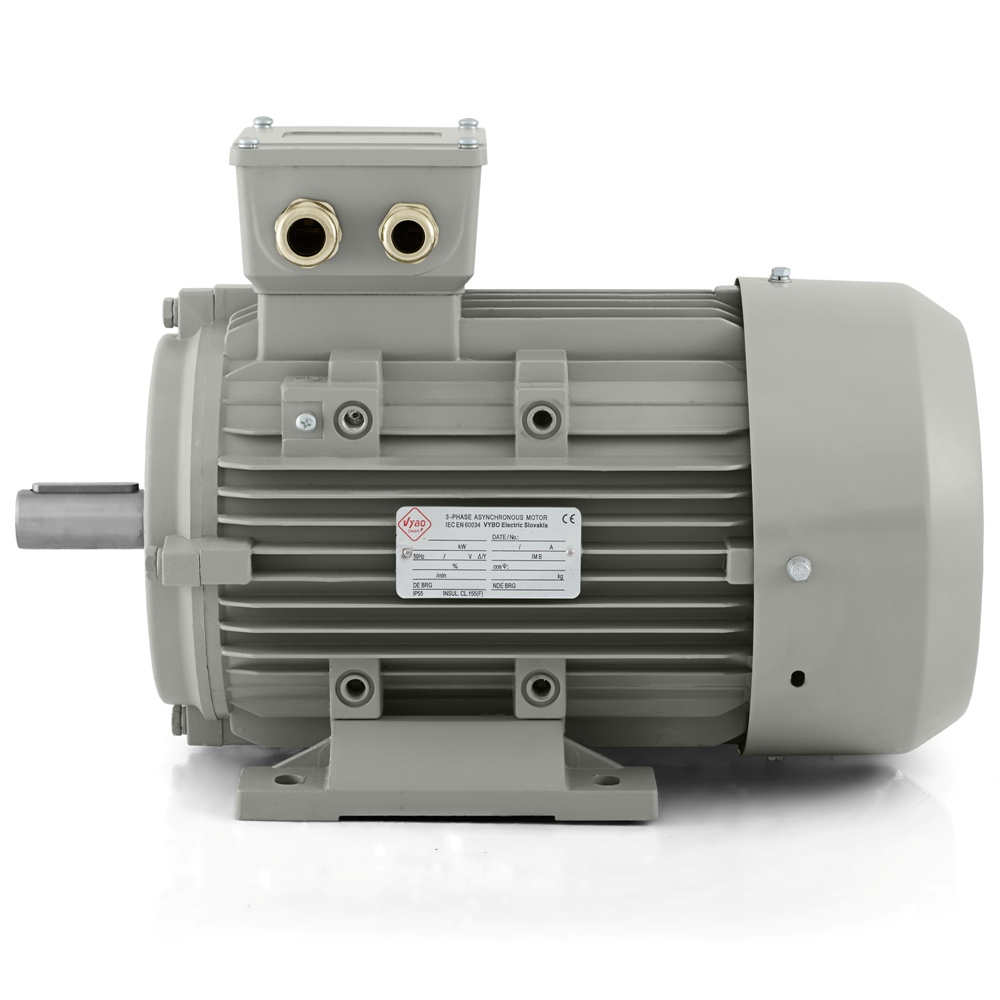

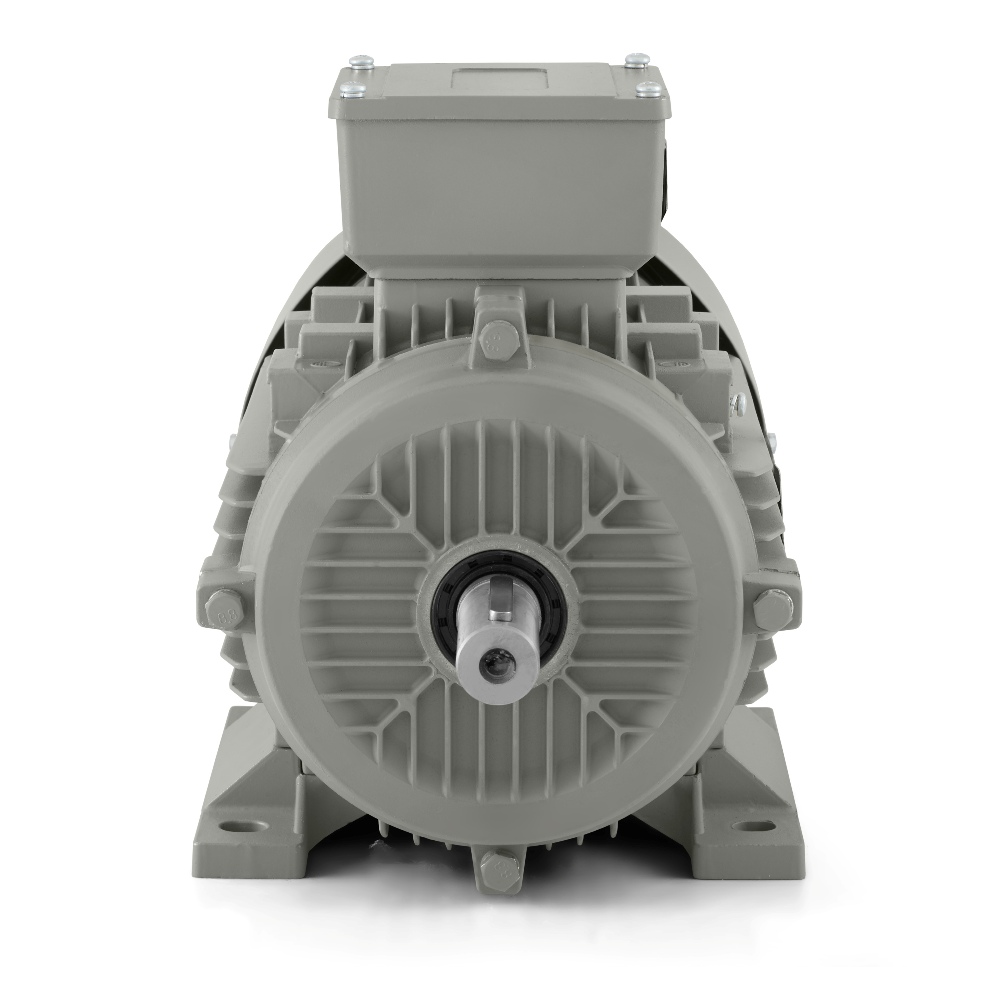

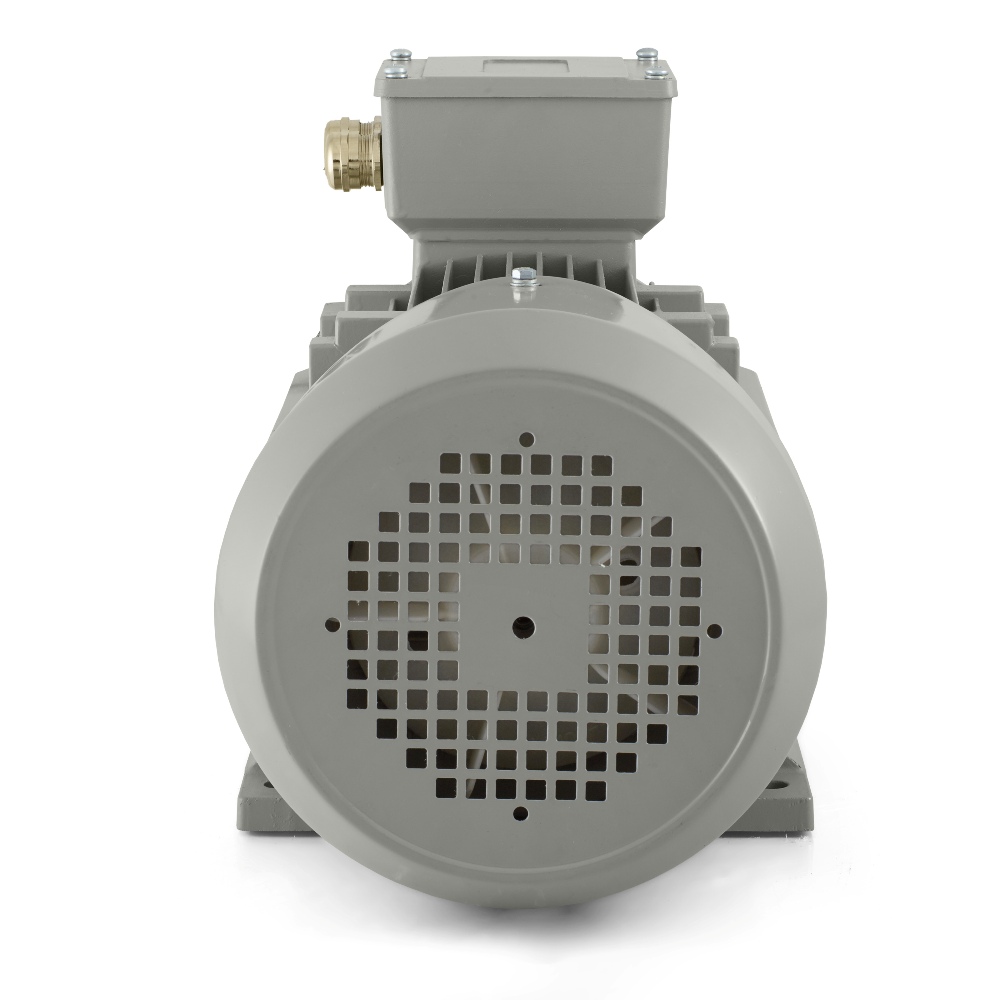

Motoren er bygget med en aluminiumsramme og har kapslingsgrad IP55, som gir beskyttelse mot støv og vannstråler. Både under normale og mer krevende industrielle forhold er dette et viktig grunnlag for pålitelighet. IC411-kjølingen bidrar til et stabilt termisk nivå ved høyere arbeidsbelastning. Isolasjonsklasse F og temperaturstigningsklasse B fullfører den tekniske profilen til en motor som er klar for regelmessig bruk i produksjon, maskinbygging og tekniske driftsanlegg.

Mekanisk arbeider motoren med en vibrasjonshastighet på 2,8 mm/s i klasse A og et støynivå på 80 dB(A). Rotasjonsretningen kan være i begge retninger, noe som gjør det enklere å konstruere universelle og reverserende løsninger. Balanseringen utføres med halv kile. På DE- og NDE-siden brukes 6308-2Z-lagre, og smøringen skjer med litiumbasert fett nr. 2. Denne konstruksjonen gir motoren et pålitelig mekanisk fundament for langvarig arbeidsdrift.

En monteringsløsning som gir rom for utstyrsdesign

I utstyr i denne effektklassen er det også viktig hvor enkelt motoren kan integreres i teknologien. Modellen 1AL-132S2-2 er utstyrt med kabelgjennomføringer 2-M32X1.5. Emballasjemålene på 500 × 290 × 340 mm og pakket vekt på 43 kg er viktige for logistikk, håndtering og planlegging av servicearbeid. Rotorens treghetsmoment på 0,0499 kg·m² bidrar også til bildet av motorens oppførsel under start og ved endringer i driftstilstanden.

1AL OPTIMAL-serien er tilgjengelig i monteringsformene IM B3, IM B35, IM B5, IM B14 og IM B34, noe som utvider mulighetene for montering både i nye maskiner og i modernisert teknologi. 1AL OPTIMAL-plattformen er kjent for høy kompatibilitet, dokumentert kvalitet og et utmerket forhold mellom kvalitet og pris. Praktiske fordeler omfatter også kompatible føtter, mulighet for å skifte frontskjold, forsterket koblingsboks, forbedret tetning av lokket på IP55-koblingsboksen, viftedeksel i stål, en nøye utformet ramme for økt kjøleeffektivitet og forsterkede lagre. Motoren er egnet for DOL-direktestart og, avhengig av driftskravene, også for styring med frekvensomformer eller mykstarter.

Elektrisk motor 1AL-132S2-2 er en løsning for virksomheter som ikke vil inngå kompromisser mellom hastighet, effekt og pålitelighet. I utstyr der drivsystemet hver dag må håndtere et intensivt arbeidstempo og samtidig opprettholde stabil drift, tilbyr den en overbevisende kombinasjon av effektreserve, robust konstruksjon og praktisk beredskap for reell industriell bruk.
