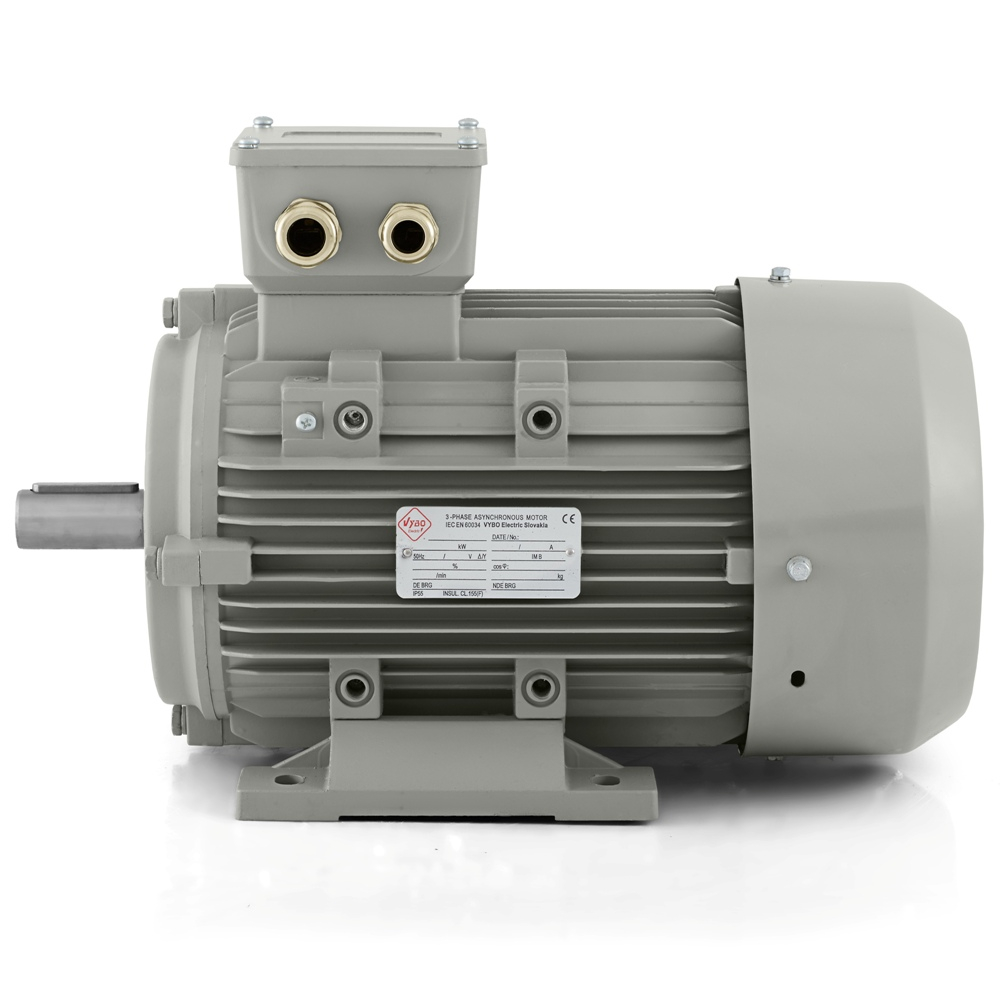

Elektrisk motor 7,5 kW, 1450 o/min, 400 V, 1AL-132M-4

Elmotor 1AL-132M-4 for drift der jevn start og lange arbeidssykluser er viktige

Elmotor 1AL-132M-4 er utviklet for teknologi der effekten ikke bare overføres i korte perioder, men er i bruk gjennom lengre arbeidsøkter. Effekten på 7,5 kW, merkespenningen på 400/690 V, koblingen Delta/Y og merketurtallet på 1450 o/min ved 50 Hz gir et pålitelig grunnlag for utstyr som trenger sikker drift uten unødige svingninger. Motoren er 4-polet og klargjort for stabil industriell bruk i teknologi der drivverket er en naturlig del av den daglige produksjonsrytmen.

I praksis brukes modellen på transportlinjer, pumpeaggregater, vifteenheter, blandeteknologi, emballasje- og fyllelinjer, doseringsutstyr, avtrekkssystemer, sorteringsstasjoner, håndteringsmoduler, gjenvinningslinjer og maskiner der materialet flyttes eller behandles i en regelmessig syklus. I slike bruksområder er det ofte avgjørende at motoren etter start går over i stabil drift og beholder den også under lengre belastning. Derfor passer modellen der utstyret må arbeide pålitelig gjennom hele skiftet uten uønsket ustabilitet i kraftoverføringen.

Oppførsel ved start og under belastning

For en industrimotor i denne klassen er det ikke bare effekten i seg selv som teller, men også hvordan den oppfører seg ved start og under overgangen til drift. Merkestrømmen er 14,8 A ved 400 V og 8,58 A ved 690 V, noe som er viktig ved dimensjonering av strømforsyning og vern og ved integrering i styreskapet. Et startmomentforhold på 2,3, et maksimalt momentforhold på 2,3 og et startstrømsforhold på 7 danner grunnlaget for en tydelig start i utstyr som startes gjentatte ganger eller arbeider med regelmessig belastning. I drift betyr dette en sikrere start av pumper, vifter, transportører og blandeenheter, der det forventes forutsigbar oppførsel uten unødige støt.

Motoren er beregnet for en belastningstype med parabolsk eller lineær belastningskarakteristikk og passer derfor godt til teknologi der motstanden under arbeidssyklusen endres etter strømning, trykk, mekanismens bevegelse eller egenskapene til materialet som behandles. En virkningsgrad på 87 % og en effektfaktor på 0,84 støtter balansert drift i utstyr der drivverket går kontinuerlig eller kobles inn regelmessig i produksjonssyklusen. Også rotortreghetsmomentet på 0,0296 kg·m² er viktig og bidrar til pålitelig respons ved gjentatte starter, lengre innkoblinger eller regelmessig materialtransport.

Mekanisk konstruksjon og monteringsforhold

Denne elmotoren har en akselhøyde på 132 mm, passende for utstyr der fast montering og regelmessig arbeidsbelastning forventes. På både DE- og NDE-siden er det montert 6308-2Z-lagre, og smøringen skjer med litiumbasert fett nr. 2 i relevant temperaturklasse. Balansering med halv kile støtter jevn gange ved montering av remskiver, koblinger og andre kraftoverføringselementer, noe som er viktig for stabiliteten i hele enheten og den langsiktige påliteligheten til den mekaniske forbindelsen.

Motoren kan rotere i begge retninger, noe som utvider bruksområdet i reverserende mekanismer, toveis mating og enheter der arbeidsretningen endres etter prosessfasen. Praktiske konstruksjonsdetaljer omfatter også 2-M32X1.5-kabelgjennomføringer. Den emballerte vekten på 55 kg og emballasjemålene 540 × 290 × 340 mm gjør det enklere å planlegge lagring, transport og serviceutskifting.

Forhold motoren er forberedt for

Et industridrev må fungere pålitelig også i miljøer med støv, høyere temperaturer eller regelmessig rengjøring av utstyret. 1AL-132M-4 har kapslingsgrad IP55, som bidrar til å beskytte indre deler mot støv og vannsprut. I transportteknologi, emballering, luftbehandling og pumping har dette direkte driftsmessig betydning. En stabil termisk tilstand støttes av IC411-kjøling. Motoren bruker isolasjonsklasse F og temperaturstigning B og er beregnet for en omgivelsestemperatur på opptil +65 °C og høyder opptil 1000 m.

En vibrasjonshastighet på 2,8 mm/s i klasse A og et støynivå på 71 dB(A) støtter balansert mekanisk drift. I anlegg der flere drivverk arbeider ved siden av hverandre, er dette en viktig del av stabiliteten i hele teknologien.

Styrings- og driftsalternativer i serien 1AL OPTIMAL

Motoren er egnet for DOL-start, styring med frekvensomformer og også for mykstarter. Dette gjør det mulig å tilpasse start og drift til det konkrete utstyrets karakter, fra enkel direkte start til mer skånsom styring etter arbeidsprosessen. Servicefaktor 1,0 og driftsformene S1, S2, S3, S4-S9 gir mulighet for både kontinuerlig drift og periodiske sykluser. Modellen 1AL-132M-4 tilhører serien 1AL OPTIMAL, som er populær for svært godt forhold mellom pris og ytelse, rask idriftsettelse og brede monteringsmuligheter, inkludert IM B3, IM B35, IM B5, IM B14, IM B34. Når det trengs en pålitelig elmotor på 7,5 kW til regelmessig og langvarig industriell drift, er dette en profesjonell løsning med et solid teknisk grunnlag.
