Trefaset elektrisk motor: 3LC-280M-6, 55 kW

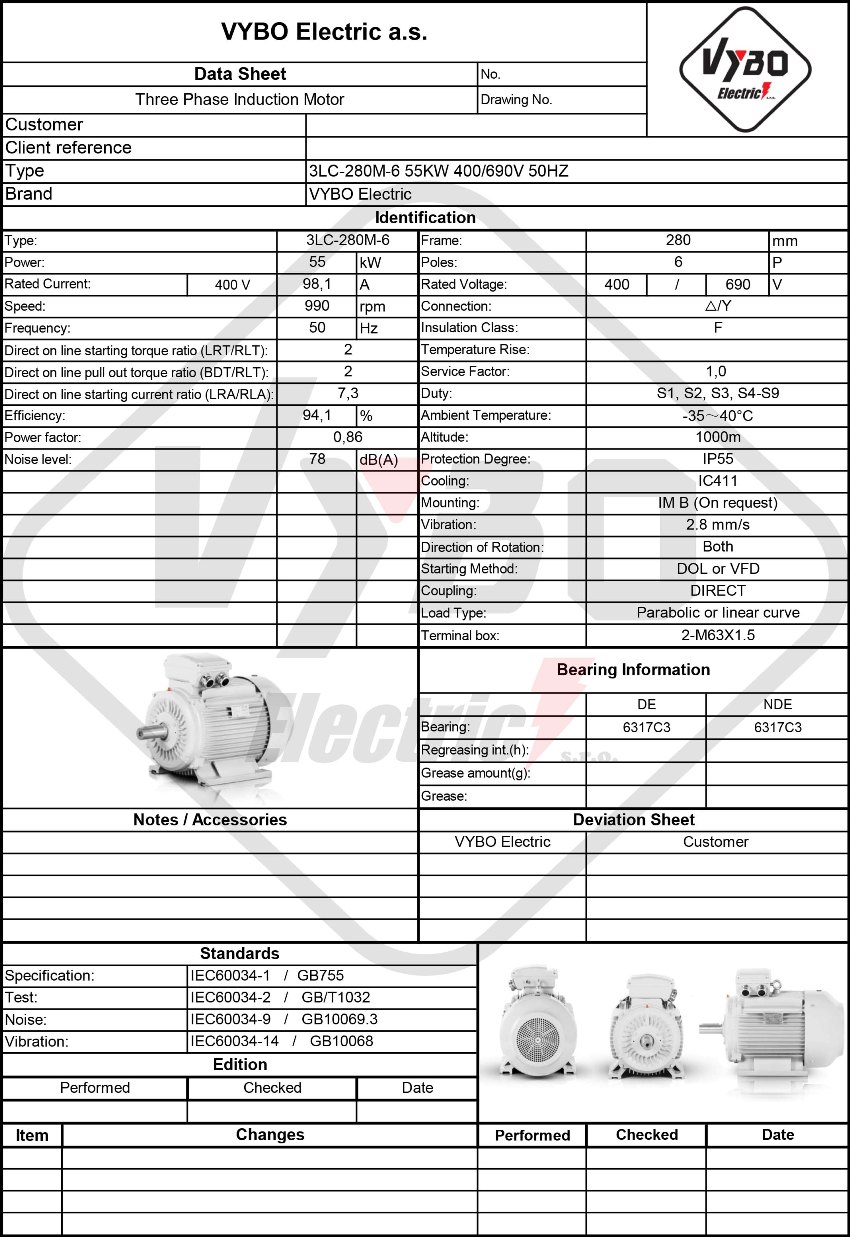

| Grunnleggende tekniske data | |
| Motortype | 3LC-280M-6 |
| Nominell effekt (kW) | 55 |
| Rammestørrelse (mm) | 280 |
| Antall poler | 6 |
| Nominelt turtall (o/min) | 990 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 98,1 |
| Nominell strøm 690 V (A) | 56,87 |
| Virkningsgrad ved 100 % belastning (%) | 94,1 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for maksimalt moment (BDT/RLT) | 2 |
| Forhold for startstrøm (LRA/RLA) | 7,3 |
| Rotorens treghetsmoment (kg·m²) | 2,341 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 1152*652*846 |
| Pakkevekt (kg) | 550 |
| Lagre og smøring | |
| DE/NDE-lagre | 6317-C3/6317-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
3LC PRO 3LC-280M-6 er konstruert som en elektrisk motor med 1000 o/min som gir en ideell balanse mellom innkjøpspris og energibesparelser i daglig drift. I praksis betyr dette at 3LC-280M-6 kan opprettholde stabil ytelse i lett og mellomstor industri, OEM-enheter og mindre teknologiske enheter der presis integrasjon og langvarig drift uten unødvendige inngrep forventes.

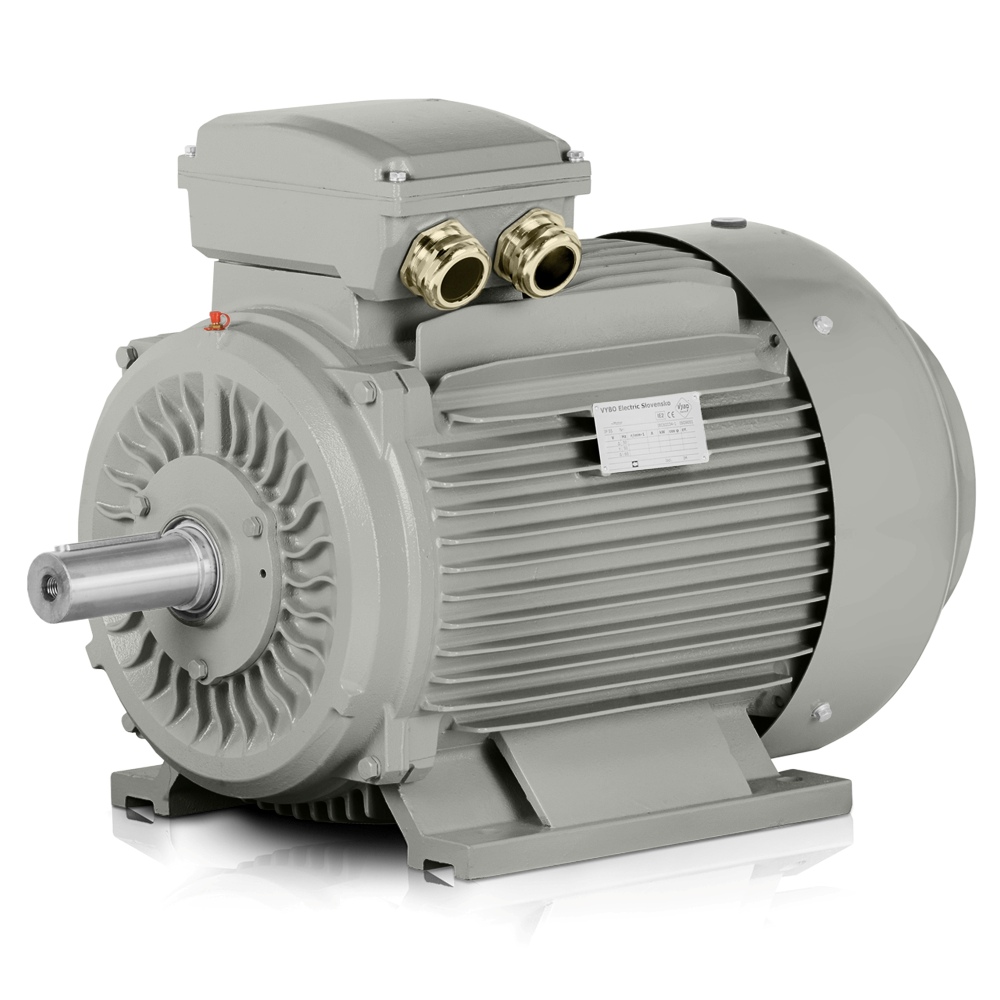

En robust støpejernsramme er konstruert for applikasjoner der motoren arbeider under høyere mekaniske belastninger, hyppige starter og strenge krav til innretting. Forsterkede lagerdeksler i støpejern og forsterkede støpejernsføtter bidrar til å opprettholde driftsgeometrien ved langvarig bruk på maskinrammer, transportører og pumpeenheter. For installasjonsteam betyr dette stivere montering og lavere risiko for at vibrasjoner overføres gjennom hele maskinen.
Kombinasjonen av en nominell effekt på 55 kW, et nominelt turtall på 990 o/min og drift ved 400/690 V gir konstruktører fleksibilitet ved utforming av drifter for reell industriell bruk. Ved tilkobling som en 400 V elektrisk motor passer enheten der pålitelig start og ensartede belastningsegenskaper kreves. Trefasede elektriske motorer i denne klassen velges ofte til applikasjoner som ikke må variere under drift, selv over lengre driftssykluser.
Elektrisk motor med 1000 o/min for stabil drift av produksjonsteknologi
I drift er nøkkelspørsmålet om driften opprettholder samme oppførsel gjennom hele skiftsyklusen. Denne trefasede elektriske motoren passer der akselerasjonen må være jevn og gjentatte starter forventes uten for stor termisk belastning. Et startmomentforhold på 2 og et startstrømforhold på 7.3 gir konstruktører et solid grunnlag for utforming av startsystem i enheter med høyere treghet.
I typisk praksis brukes den i følgende spesifikke applikasjoner:
- båndtransportørdrift i en produksjonslinje for metalldeler,
- drivmotor for en skruetransportør som håndterer granulat i plastproduksjon,
- blandedrift i en teknologisk enhet for næringsmiddelbehandling,
- motor for en sentrifugalpumpe i en kjølekrets,
- viftedrift i et avtrekksluftsystem,
- drivenhet for en pakkemaskin med intermitterende drift,
- drift for blandeutstyr i en kjemisk doseringsstasjon,
- motor for en slipestasjon i et mindre verksted.
Denne typen applikasjon krever en motor som tilpasser seg teknologien, ikke omvendt. Rotorens treghetsmoment på 2.341 kg/m² er derfor også viktig og støtter forutsigbar start i enheter med høyere belastningsmoment.
IE3-effektivitet bidrar til å holde driftskostnadene under kontroll
Virkningsgradsklasse IE3 er et praktisk valg for virksomheter der motoren går mange timer hver dag og hver sparte watt gjenspeiles i årlige kostnader. Den svært høye virkningsgraden i denne typen drift er spesielt tydelig ved stabil belastning, der det er viktig at energien omdannes til nyttig effekt i stedet for unødvendige tap. En virkningsgrad på 94.1% og en effektfaktor på 0.86 bidrar til å opprettholde en fornuftig elektrisk driftsbalanse.
For OEM-produsenter er det også viktig at motoren kan integreres i maskiner uten kompliserte endringer av kapslinger og støtterammer. En pakket vekt på 550 kg og emballasjedimensjoner på 1152*652*846 mm forenkler logistikk og installasjonsplanlegging. Kabelgjennomføringer 2-M63X1.5 gir praktisk plass for føring av innkommende ledere i industrielle enheter.
Lageroppsett for langsiktig presisjon i drift
DE-lager 6317-C3 og NDE-lager 6317-C3 gir en løsning for applikasjoner der pålitelig akselstøtte og motstand mot langvarig belastning forventes. Sammen med et støynivå på 78 dB(A) oppfyller motoren kravene til industriell drift der ikke bare ytelse, men også akustisk oppførsel i hallen og operatørkomfort overvåkes.
ISO-sertifikater i produksjonsdokumentasjonen bekrefter at hele prosessen er fokusert på repeterbare leveranser og stabil kvalitet for seriebruk. For installasjons- og innkjøpsteam forenkler dette planleggingen av utskiftinger og serviceintervaller i lengre prosjekter.
3LC PRO 3LC-280M-6 passer der driften må være robust, økonomisk og klar for reelle produksjonsbelastninger. Benytt deg av tilbudet og velg en motor som støtter stabil drift av teknologien, lavere løpende kostnader og pålitelig integrasjon i maskinene dine.
