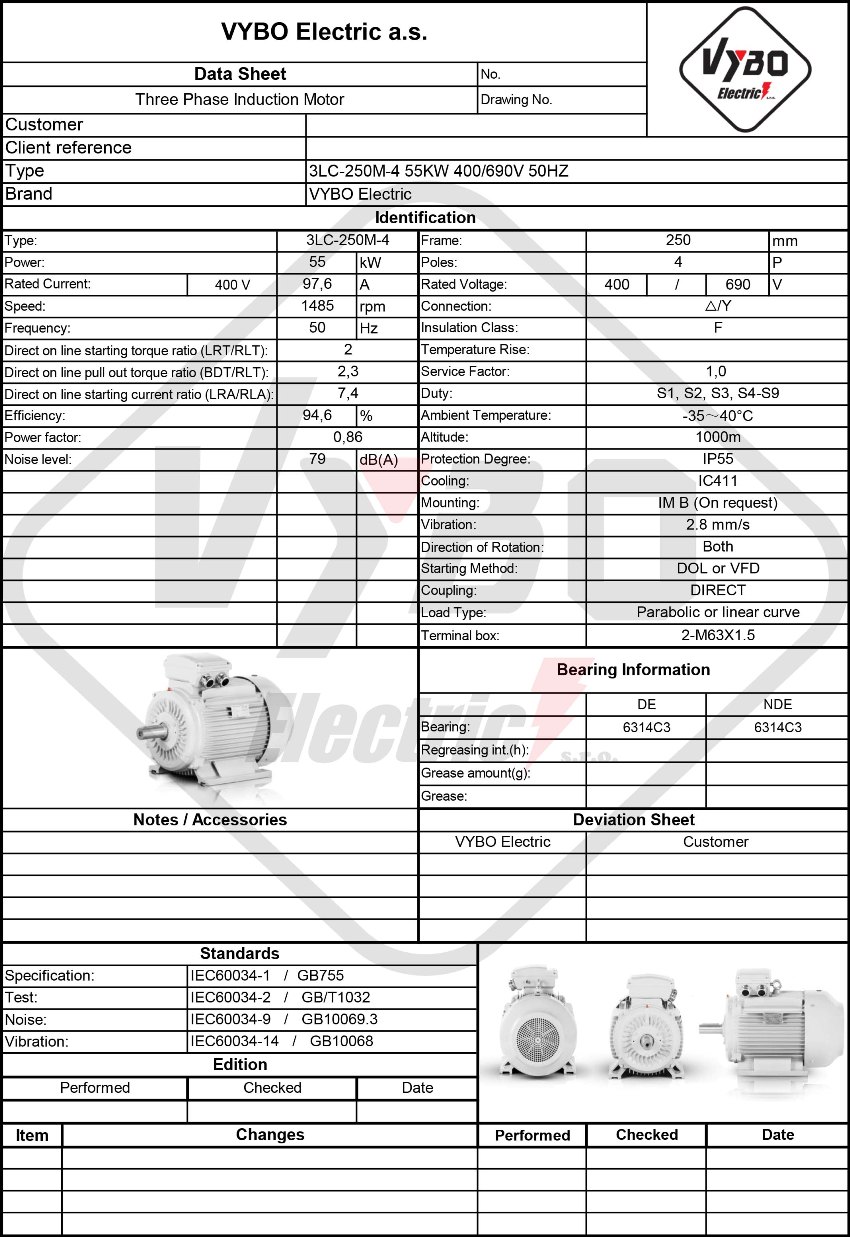

Trefaset elektrisk motor: 3LC-250M-4, 55 kW
| Grunnleggende tekniske data | |
| Motortype | 3LC-250M-4 |
| Nominell effekt (kW) | 55 |
| Rammestørrelse (mm) | 250 |
| Antall poler | 4 |
| Nominelt turtall (o/min) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 97,6 |
| Nominell strøm 690 V (A) | 56,58 |
| Virkningsgrad ved 100 % belastning (%) | 94,6 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for maksimalt moment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,4 |
| Rotorens treghetsmoment (kg·m²) | 0,8294 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 1012*582*781 |
| Pakkevekt (kg) | 415 |
| Lagre og smøring | |
| DE/NDE-lagre | 6314-C3/6314-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
1500 o/min elektrisk motor for besparelser i kontinuerlig drift
IE3-effektivitetsklassen gir modellen 3LC-250M-4 et direkte løfte om besparelser og verdi i den daglige driften. Denne 1500 o/min elektriske motoren med en effekt på 55 kW er bygget for lett og middels tung industri, der stabil start, forutsigbar belastning og lange perioder uten uplanlagt nedetid er avgjørende.
I industrielle automasjonsmiljøer er den særlig egnet der motoren går i gjentatte sykluser og der forskjellen mellom tap og besparelser allerede kan sees i månedskostnadene. Med et nominelt turtall på 1485 o/min passer den for transportører, blandeenheter og pumpeaggregater som trenger jevn og pålitelig drift.

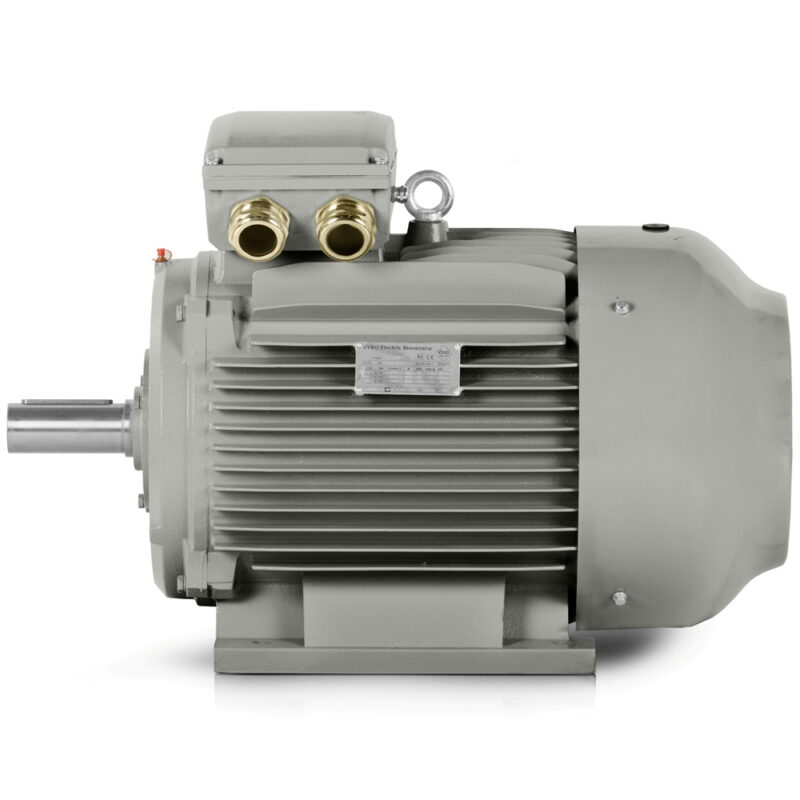

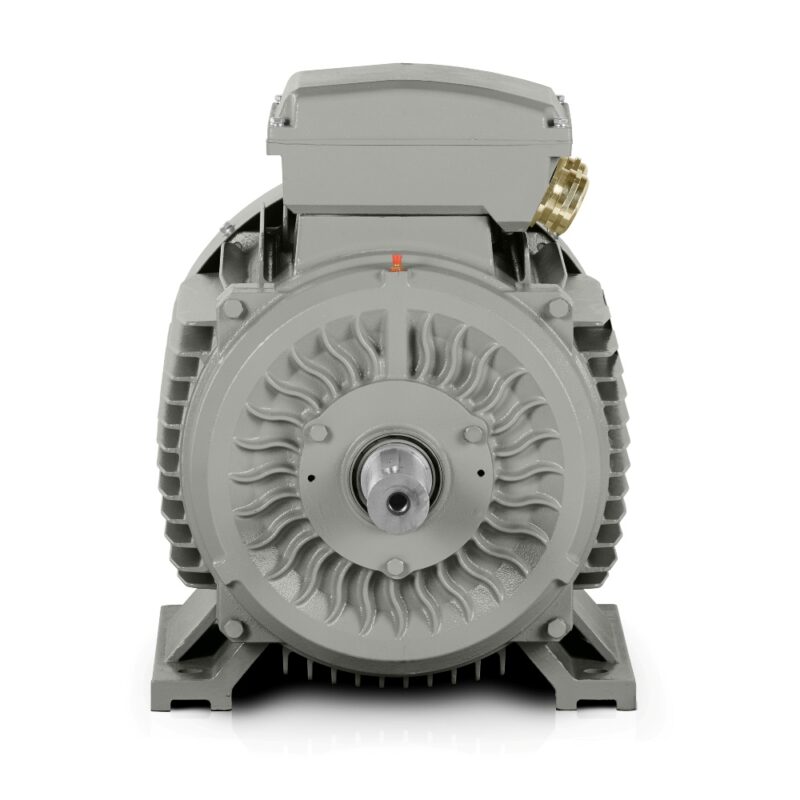

Robust støpejernsramme for maskiner som arbeider hver dag
En robust støpejernsramme øker enhetens holdbarhet både under installasjon og ved langvarig belastning. Forsterkede lagerskjold i støpejern og forsterkede støpejernsføtter hjelper motoren med å beholde monteringsgeometrien selv ved vibrasjoner som er vanlige i OEM-maskiner og mindre teknologiske enheter.
I praksis fungerer 3LC PRO-modellen godt i miljøer der robusthet må kombineres med økonomisk drift. Dette gjør den trefasede elektriske motoren egnet både for integratorer som designer kompakte enheter og for vedlikeholdsteam som foretrekker en løsning med dokumentert levetid i reell drift. Tusenvis av industrielle installasjoner bekrefter at dette er en velprøvd plattform for seriebruk.
IE3-elektrisk motor for lavere forbruk og pålitelig start
IE3-elektrisk motor gir svært høy effektivitet som gjenspeiles i forbruket ved både normal og langvarig belastning. En merkestrøm på △ 400V 97.6 A, en merkestrøm på Y 690V 56.58 A og en effektfaktor på 0.86 gir konstruktører større fleksibilitet for presis dimensjonering av drivsystemet i 400/690 V-forsyninger.
Et startmomentforhold på 2, maksimalt momentforhold på 2.3 og startstrømforhold på 7.4 forenkler start av utstyr som trenger jevn akselerasjon uten unødig mekanisk belastning. En virkningsgrad på 94.6% støtter virksomheter der ikke bare ytelsen, men også de totale livssykluskostnadene overvåkes.
Oversikt over applikasjoner for OEM-maskiner og mindre linjer
Emballasjemål på 1012*582*781 mm og en emballert vekt på 415 kg forenkler installasjons- og logistikkplanleggingen. Kabelgjennomføringer 2-M63X1.5 forenkler tilkoblingen i tavler, mens 6314-C3-lager på både DE- og NDE-siden er klare for maskiner der presis og repeterbar drift forventes.
- Bulkmaterialtransportør i en pakkelinje.
- Pumpeaggregat for prosessvann.
- Blander i matproduksjon.
- Ventilasjonsenhet for en produksjonshall.
- Filmviklemaskin.
- Uttakstransportør i sorteringsutstyr.
- Kompressorstasjon for verksteddrift.
- Granulator i plastproduksjon.
- Skjæreenhet i en trebearbeidingsmaskin.
Et støynivå på 79 dB(A) og rotorens treghetsmoment på 0.829 kg/m² støtter bruk i enheter der drivdynamikk og driftskomfort er viktig. 3LC-250M-4 er klar for maskiner som må fungere pålitelig og økonomisk med minimale vedlikeholdsinngrep.
