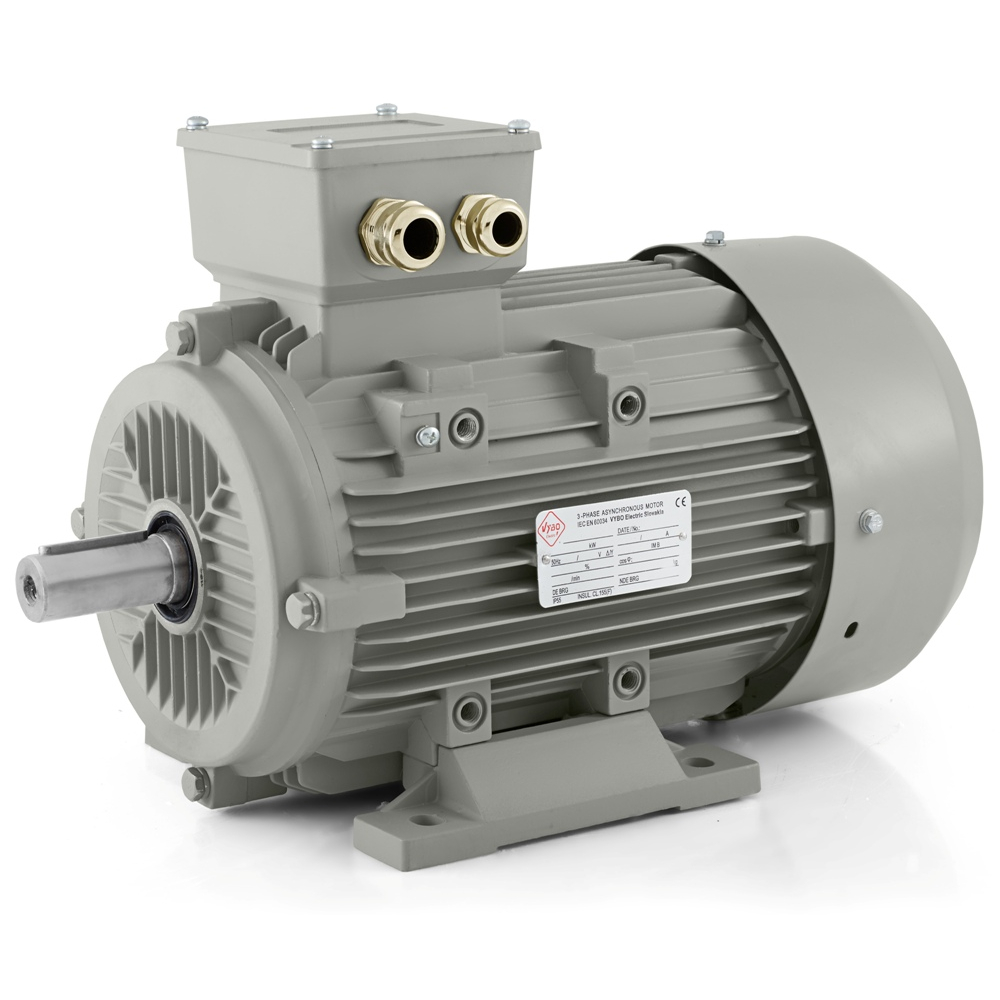

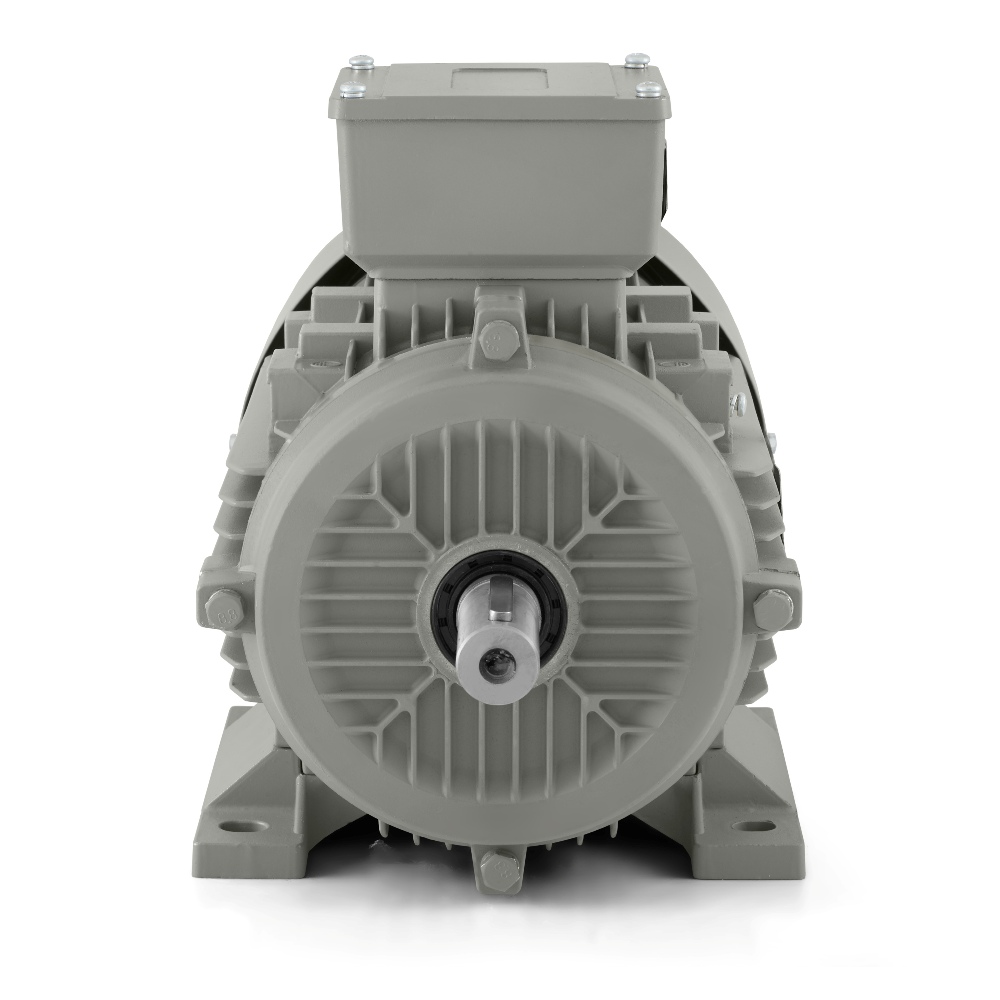

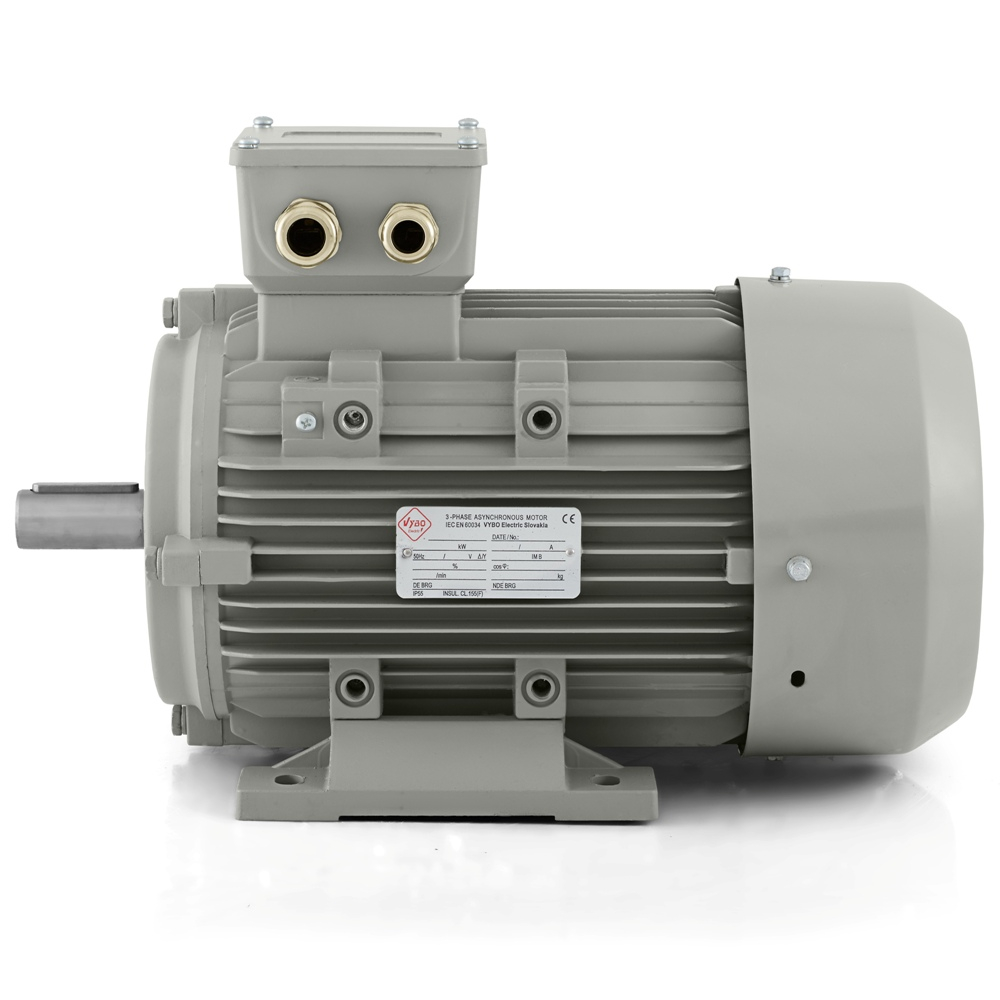

Elektrisk motor 5,5 kW, 2900 o/min, 400 V, 1AL-132S1-2

Elektrisk motor 1AL-132S1-2 5,5 kW for utstyr der hastighet og kompromissløs ytelse er avgjørende

I virksomheter der linjen starter gjentatte ganger, materialet beveges uten avbrudd og teknologien må holde rytmen gjennom hele skiftet, er drivverket ofte en av de viktigste delene av hele anlegget. Elektrisk motor 1AL-132S1-2 fra VYBO Electric er forberedt nettopp for denne typen arbeid. Det er en trefaset asynkron elektrisk motor med en effekt på 5,5 kW, 2-polet utførelse og et nominelt turtall på 2900 o/min ved en frekvens på 50 Hz. Nominell spenning på 400/690 V med trekant/stjerne-kobling gjør den enkel å integrere i industrielle elektriske systemer der motoren forventes å levere pålitelig daglig ytelse og stabil oppførsel under arbeidsbelastning.

Rammestørrelsen 132 gir modellen et solid konstruksjonsgrunnlag for teknologi som trenger et raskt drivverk med reell arbeidsreserve. I praksis fungerer en slik motor svært godt i transportlinjer, vifteenheter, avsugssystemer, pumpemoduler, blandeenheter, fyllestasjoner og emballasjeteknologi der utstyret arbeider regelmessig og uten unødvendig nedetid. Her er det ikke bare selve effekttallet som er viktig, men også hvordan motoren håndterer lengre driftstider, gjentatte starter og det normale industrielle miljøet.

Viktige forhold ved dimensjoneringen

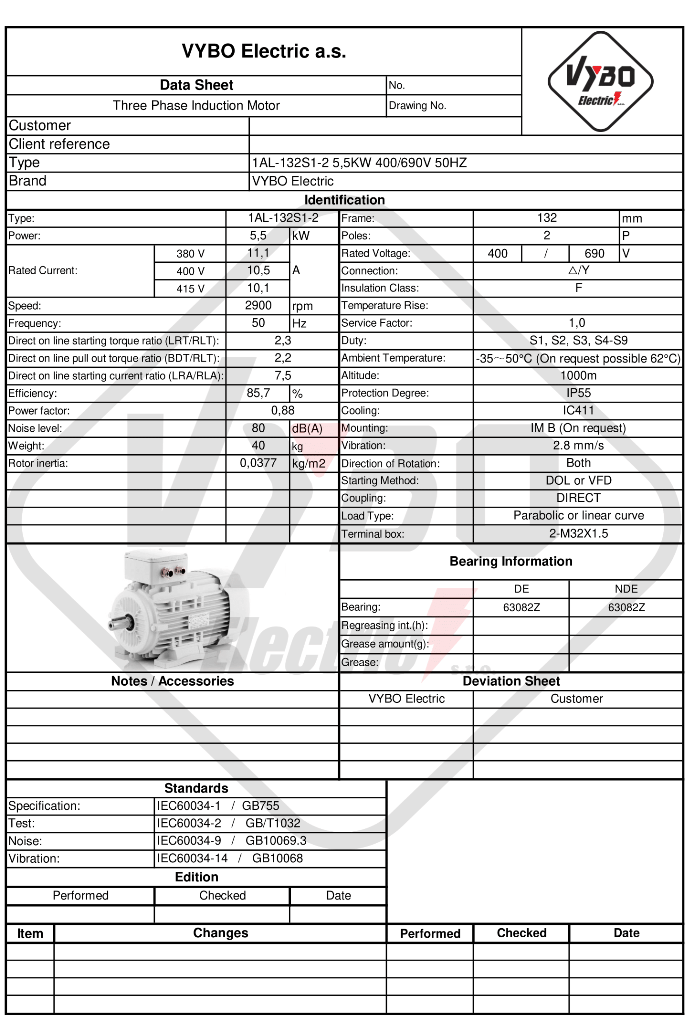

Motoren arbeider med en effektfaktor på 0,88 og en virkningsgrad på 85,7 %. Nominell strøm er 10,1 A ved 400 V og 6,09 A ved 690 V, en viktig verdi ved dimensjonering av strømforsyning, beskyttelsesutstyr og den totale elektriske løsningen. I denne effektklassen har drivverket allerede en tydelig arbeidsrolle i teknologien. Det er ikke nok at det bare starter. Det må kunne arbeide stabilt, uten unødvendige svingninger og med sikkerhet i den daglige produksjonssyklusen.

Modellens gode omdømme bygger også på startoppførselen. Et startmomentforhold på 2,2, et maksimalt momentforhold på 2,3 og et startstrømforhold på 7,5 skaper forutsetninger for en sikker overgang til drift. I utstyr som driver transportbånd, vifter, avsug, blanding eller prosesspumper er denne typen start svært viktig. Den bidrar til at linjen går jevnt og forutsigbart, også når belastningen endrer seg etter prosessens arbeidsfase.

Det handler ikke bare om effekt, men også om driftssikkerhet

1AL-132S1-2 er egnet for driftsformene S1, S2, S3 og S4-S9. Det betyr at den kan brukes både i kontinuerlig drift og i teknologi der motoren regelmessig slås på, avbrytes eller kjøres i sykluser. Servicefaktoren 1,0 tilsvarer nominelle driftsforhold, og den parabolske eller lineære belastningskarakteristikken utvider bruksområdet for forskjellige mekaniske oppgaver.

I praksis gir dette svært god mening. Luftbehandlingsanlegg trenger en pålitelig rytme og stabil gange. Transportsystemer trenger på sin side en sikker start og kontinuerlig effekt. I røreverk, fyllestasjoner eller pumper er det også viktig at motoren tåler regelmessig drift uten unødvendige forstyrrelser i hele drivlinjen. Denne modellen er tilpasset nettopp slike forhold. Parameterne ser ikke bare gode ut på papiret. I utstyret gir de jevnere starter, stabil gange og bedre forutsigbarhet i driften.

En konstruksjon som fungerer profesjonelt også ved langvarig bruk

Motoren har en aluminiumsramme og kapslingsgrad IP55. I et industrielt miljø er dette en viktig kombinasjon. Beskyttelsen mot støv og vannstråler er nyttig i daglig drift i produksjonshaller, verksteder, tekniske rom og anlegg der motoren utsettes for et tøffere arbeidsmiljø. IC411-kjølingen støtter et stabilt termisk regime ved lengre belastning. Isolasjonsklasse F og temperaturstigningsklasse B kompletterer det tekniske grunnlaget som passer til profesjonell industriell bruk.

Mekanisk arbeider motoren med en vibrasjonshastighet på 2,8 mm/s i klasse A og et støynivå på 80 dB(A). Motoren kan rotere i begge retninger, noe som utvider konstruksjonsmulighetene for utstyret. Balanseringen utføres med halv kile. På både DE- og NDE-siden brukes lagre 6308-2Z, og smøringen skjer med litiumbasert fett nr. 2. Samlet skaper disse detaljene en motor som fremstår solid, tydelig konstruert og pålitelig i det daglige arbeidet.

Monteringsløsning uten unødvendige komplikasjoner

Motoren er utstyrt med kabelinnføringer 2-M32X1.5, som svarer til effektklassen og den industrielle bruken. Emballasjemålene 500 × 290 × 340 mm og en pakket vekt på 40 kg er viktige for logistikk, håndtering og planlegging av serviceinngrep. Rotorens treghetsmoment på 0,0377 kg·m² kompletterer bildet av drivverkets oppførsel under start og ved endring av driftstilstand.

Serien 1AL OPTIMAL tilbyr monteringsutførelsene IM B3, IM B35, IM B5, IM B14 og IM B34, noe som gjør integrasjon lettere både i nytt utstyr og ved modernisering av eksisterende teknologi. Plattformens styrker omfatter høy kompatibilitet, en forsterket koblingsboks, gjennomtenkt IP55-beskyttelse av koblingsboksen, viftedeksel i stål, kompatible føtter, mulighet til å bytte fremre lagerskjold og en ramme konstruert for effektiv kjøling. Motoren er egnet for start med DOL-metoden og, avhengig av driftskravene, også for styring med frekvensomformer eller mykstarter.

Elektrisk motor 1AL-132S1-2 er akkurat den typen drivverk en virksomhet først og fremst legger merke til fordi den arbeider pålitelig, holder tempoet og ikke blir teknologiens svake punkt. For utstyr der rask drift, robust konstruksjon og beredskap for regelmessig arbeidsbelastning er nødvendig, er den et svært solid og praktisk valg.
