Elektrisk motor 4 kW, 1435 o/min, 400 V, 1AL-112M-4

Akselhøyde 112 mm for drivverk som allerede bærer en betydelig produksjonsbelastning

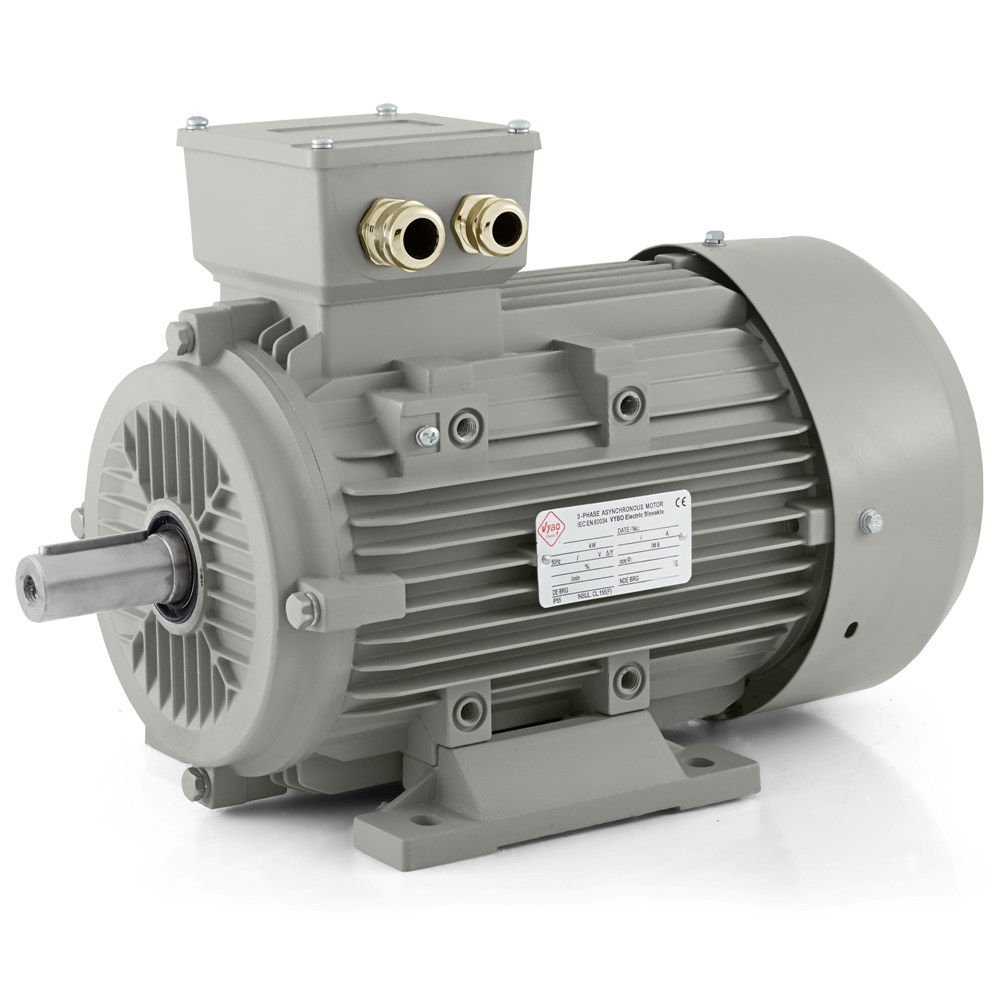

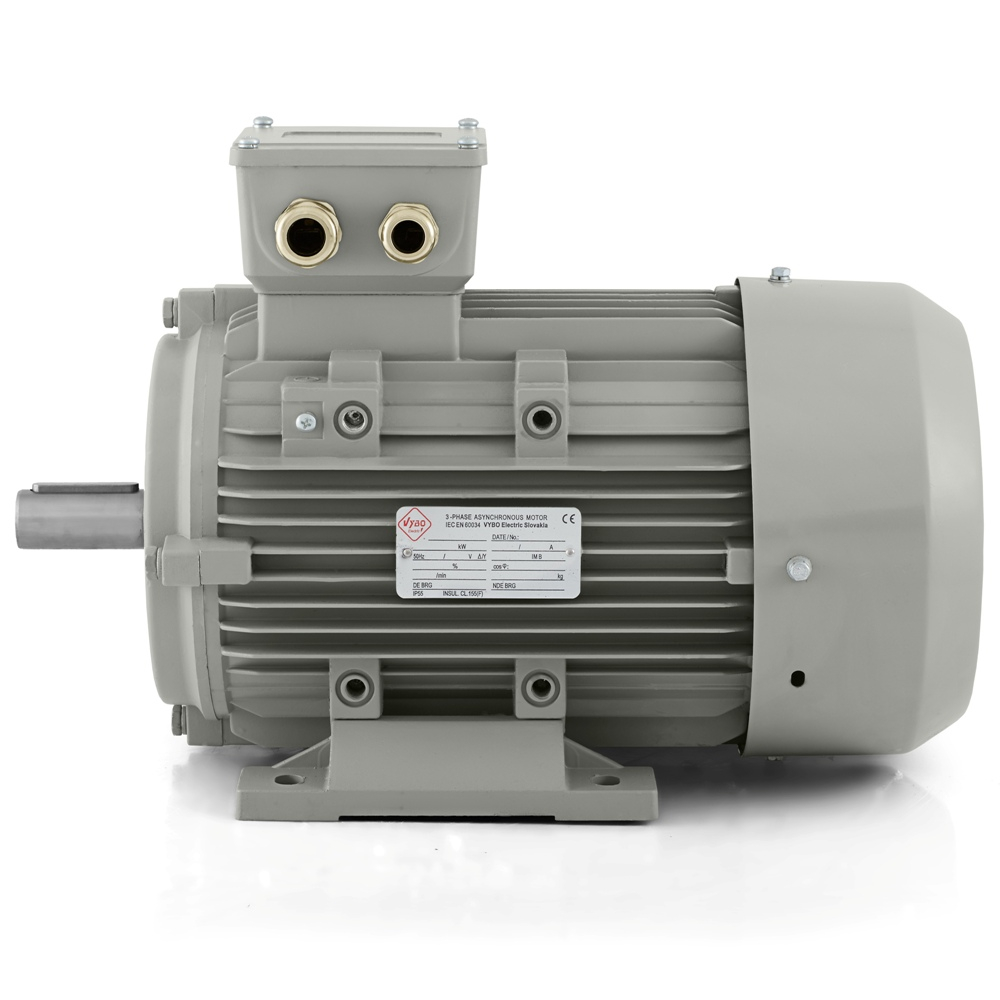

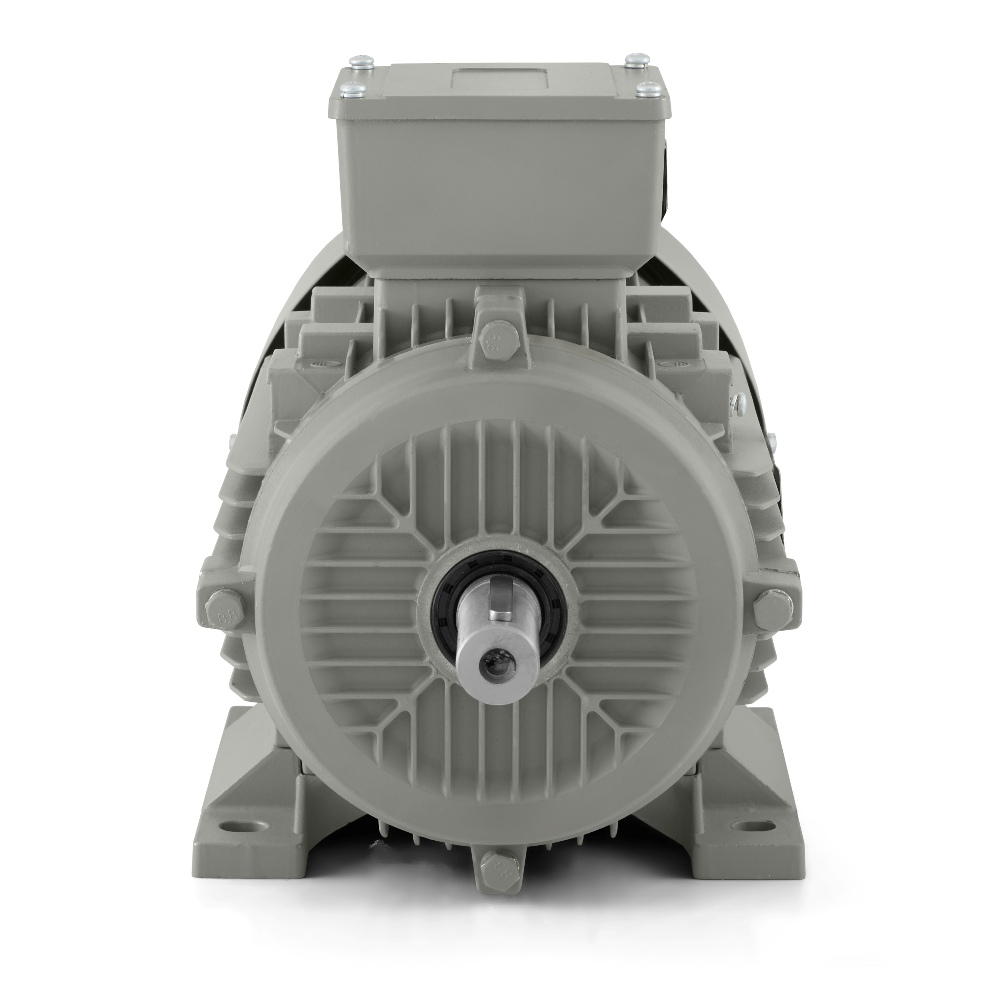

Elmotor 1AL-112M-4 fra serien 1AL OPTIMAL er en trefaset asynkronmotor beregnet for drift der drivverket må arbeide stabilt, uten unødige svingninger og med trygg funksjon under lengre belastning. Effekten på 4 kW, merkespenningen 400/690 V og den 4-polede konstruksjonen gir et pålitelig grunnlag for teknologi der det allerede overføres en merkbar arbeidsbelastning. Ved en frekvens på 50 Hz når motoren et merketurtall på 1435 o/min. Akselhøyden på 112 mm passer til utstyr der det forventes solid mekanisk innfesting, rimelig installasjonsplass og langsiktig driftssikkerhet.

Modellen passer naturlig i transportlinjer, emballasje- og fyllelinjer, vifteenheter, pumpestasjoner, blandeenheter, doseringsteknologi, sorteringsstasjoner, håndteringssystemer, gjenvinningslinjer, matemekanismer, lukkeutstyr og frittstående produksjonsenheter med en regelmessig arbeidsrytme. I slike bruksområder er det viktig at motoren kan opprettholde stabil drift gjennom hele skiftet og passe godt inn i maskinkonstruksjonen uten behov for en overdrevent robust løsning.

Hvorfor denne effekten er viktig i praktisk drift

Ved en effekt på 4 kW er motoren ikke lenger bare en hjelpedel av utstyret, men bærer ofte en betydelig del av arbeidsbelastningen i hele teknologien. Merkestrømmen er 8,36 A ved 400 V og 4,85 A ved 690 V, noe som er viktig ved dimensjonering av elektrisk tilkobling og valg av vern. En virkningsgrad på 84,2 % og en effektfaktor på 0,82 støtter balansert drift når drivverket arbeider regelmessig gjennom hele skiftet eller kobles inn gjentatte ganger i produksjonssyklusen.

Motorstarten defineres av et startmomentforhold på 2,3, et maksimalt momentforhold på 2,3 og et startstrømsforhold på 7. I teknologi med gjentatte starter gir dette en tydelig oppstart og stabil innkobling uten unødvendig urolig oppførsel. Belastningstypen med parabolsk eller lineær belastningskarakteristikk utvider bruksområdet der motstanden endres med mekanismens bevegelse, mediestrømmen eller egenskapene til materialet som behandles. Også rotortreghetsmomentet på 0,0095 kg·m² er viktig og bidrar til pålitelig respons ved dosering, regelmessig mating eller en sekvensiell arbeidssyklus.

Motor for miljøer der det arbeides daglig uten unødvendige stopp

I produksjonshaller og tekniske enheter utsettes drivverket ofte for støv, varme, lange driftstider og regelmessig mekanisk belastning. 1AL-112M-4 har kapslingsgrad IP55, som bidrar til å beskytte motorens indre deler mot støv og vannsprut. Det er praktisk i materialhåndteringsutstyr, ved emballering og pumping, i luftbehandlingssystemer og i drift der teknologien rengjøres regelmessig. Den termiske stabiliteten sikres av IC411-kjøling, som støtter pålitelig drift under lengre arbeidsbelastning.

Motoren bruker isolasjonsklasse F og temperaturstigning B. Den er konstruert for omgivelsestemperaturer opptil +65 °C og høyder opptil 1000 m. Servicefaktor 1,0 og driftsformer S1, S2, S3, S4-S9 gjør det mulig å bruke motoren både i kontinuerlig drift og i periodiske prosesser. I produksjon der én maskin går kontinuerlig og en annen starter regelmessig etter linjens syklus, er dette en svært viktig driftsfordel. Et støynivå på 65 dB(A) og en vibrasjonshastighet på 2,8 mm/s i klasse A bidrar til å opprettholde et balansert mekanisk driftsforløp også ved langvarig belastning.

Mekanisk montering som støtter stabiliteten i hele enheten

På både DE- og NDE-siden er det montert 6306-2Z-lagre. Smøringen skjer med litiumbasert fett nr. 2 i relevant temperaturklasse. Balansering med halv kile er viktig ved montering av remskiver, koblinger og andre kraftoverføringselementer, der jevn gange og en pålitelig mekanisk forbindelse er viktig. Motoren kan rotere i begge retninger, noe som utvider bruksområdet i reverserende mekanismer, toveis mating og teknologi der arbeidsretningen endres etter prosessfasen.

Motoren er egnet for DOL-start, styring med frekvensomformer og også for en mykstarter. Det gir frihet ved valg av startmetode og tilpasning av driften til det konkrete utstyret. Til elektrisk tilkobling er det klargjort 2-M32X1.5-kabelgjennomføringer. Håndtering ved transport og service er også praktisk. Den emballerte vekten er 29 kg, og emballasjemålene er 420 × 245 × 310 mm.

1AL OPTIMAL som velprøvd plattform for bred industriell bruk

Serien 1AL OPTIMAL er blant VYBO Electrics mest solgte serier, med mer enn 30 000 installerte enheter i industrien. 1AL OPTIMAL er blant de mest solgte elmotorene fra VYBO Electric og har mer enn 30 000 installerte enheter i industrien. Serien er kjent for svært godt forhold mellom pris og ytelse, velprøvd kvalitet, høy kompatibilitet og rask idriftsettelse. I daglig bruk er også detaljer som den forsterkede koblingsboksen, forbedret IP55-beskyttelse av koblingsboksens deksel, viftedeksel i stål og kompatible føtter viktige. Ved installasjon kan utførelsene IM B3, IM B35, IM B5, IM B14, IM B34 brukes. Elmotor 1AL-112M-4 er derfor et godt valg for drift som trenger 4 kW effekt, stabil industriell funksjon og et teknisk grunnlag som er klart for langvarig bruk.
