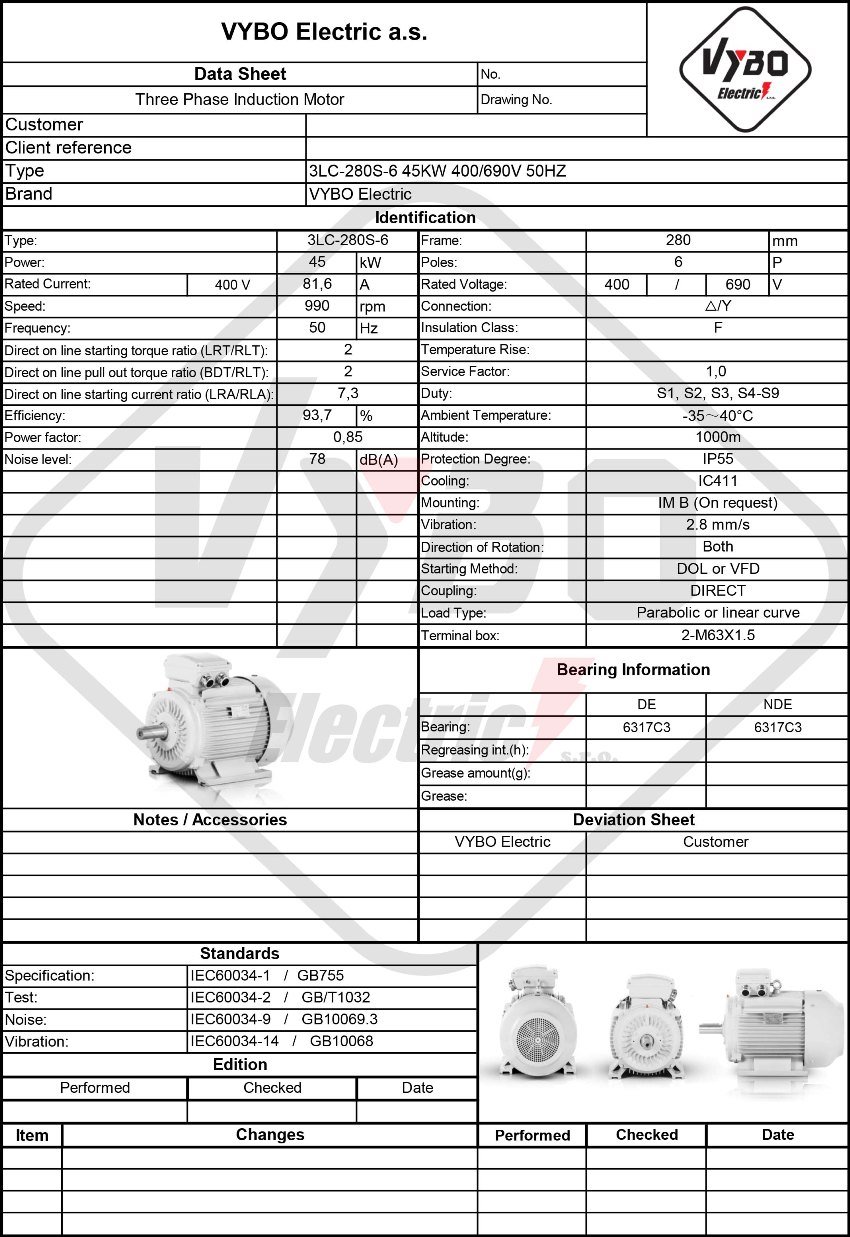

Trefaset elektrisk motor: 3LC-280S-6, 45 kW
| Grunnleggende tekniske data | |
| Motortype | 3LC-280S-6 |
| Nominell effekt (kW) | 45 |
| Rammestørrelse (mm) | 280 |
| Antall poler | 6 |
| Nominelt turtall (o/min) | 990 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 81,6 |
| Nominell strøm 690 V (A) | 47,30 |
| Virkningsgrad ved 100 % belastning (%) | 93,7 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,85 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for maksimalt moment (BDT/RLT) | 2 |
| Forhold for startstrøm (LRA/RLA) | 7,3 |
| Rotorens treghetsmoment (kg·m²) | 1,91187 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 1102*652*846 |
| Pakkevekt (kg) | 489 |
| Lagre og smøring | |
| DE/NDE-lagre | 6317-C3/6317-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Elektrisk motor med 1000 o/min for økonomisk drift med 3LC PRO
Besparelsene og verdien til 3LC-280S-6 blir tydelige der driften arbeider under belastning hver dag og må holde produksjonen i gang uten unødvendig nedetid. Denne elektriske motoren med 1000 o/min er konstruert for lett og mellomstor industri, OEM-enheter og mindre teknologiske enheter der stabil drift, fornuftig forbruk og forutsigbar service er avgjørende.
Virkningsgradsklasse IE3 støtter lavere driftskostnader under lengre skift og gjentatte maskinstarter. I praksis verdsettes dette av bedrifter som ønsker å få mer ut av driften uten å øke energibelastningen på hele linjen.
3LC PRO arbeider med en effekt på 45 kW og et nominelt turtall på 990 o/min, noe som gjør den egnet for applikasjoner der jevn kraftoverføring er viktig. En nominell strøm på 81.6 A ved △ 400V og 47.3 A ved Y 690V gir konstruktører fleksibilitet for korrekt dimensjonering av tavleanlegg og vern. En effektfaktor på 0.85 og en virkningsgrad på 93.7% bidrar til å holde driften innenfor en fornuftig energibalanse.
Robust støpejernsramme for industriell automasjon og lange serviceintervaller
En robust støpejernsramme øker holdbarheten ved vibrasjoner, hyppige starter og installasjon i kompakte rammer. Forsterkede lagerdeksler i støpejern og forsterkede støpejernsføtter bidrar til å opprettholde presis innretting og stabilitet også der motoren utsettes for uregelmessige belastninger eller mer krevende innretting av driften.
Akustikk er også viktig i industriell automasjon. Et støynivå på 78 dB(A) støtter en mer raffinert drift av enheten og reduserer belastningen på arbeidsmiljøet nær maskinen. Rotorens treghetsmoment på 1.912 kg/m² hjelper ved utforming av start og koordinering med en prosess som må opprettholde dynamikken.
Lagre og kabeltilkobling klargjort for daglige belastninger
DE-lager 6317-C3 og NDE-lager 6317-C3 er egnet for industriell bruk der lange driftsperioder og konsekvent akselføring forventes. Kabelgjennomføringer 2-M63X1.5 forenkler tilkobling i konstruksjoner der pålitelig og ryddig føring av kraftledere er nødvendig.
3LC PRO-motoren har et startmomentforhold LRT/RLT på 2, et maksimalt momentforhold BDT/RLT på 2 og et startstrømforhold LRA/RLA på 7.3, noe som hjelper ved utforming av drifter for applikasjoner med gjentatte starter og krav om pålitelig akselerasjon.
IE3-elektrisk motor for linjer som krever pålitelig start og stabil ytelse
En IE3-elektrisk motor i denne klassen appellerer til produsenter og integratorer som ønsker å kombinere energieffektivitet med robust konstruksjon. Med tusenvis av industrielle installasjoner har konseptet vist seg i enheter der langsiktig driftspålitelighet og enklere vedlikeholdsplanlegging er viktig.
En pakket vekt på 489 kg og emballasjedimensjoner på 1102*652*846 mm er viktige for logistikk, lagring og mottak i produksjonen. For serieprosjekter betyr dette enklere integrasjon i interne prosesser og lavere risiko for installasjonsforsinkelser.
- Pumpeenheter for prosessmedier.
- Ventilasjonsenheter i produksjonshaller.
- Kompressorenheter for service- og verksteddrift.
- Transportørdrifter i pakkelinjer.
- Omrørere for behandling av bulkmaterialer.
- Brikettpresser i avfallsbehandling.
- OEM-maskiner i industriell automasjon.
Bruk i OEM-enheter og mindre teknologiske enheter
I OEM-prosjekter verdsettes kompatibilitet med rammestørrelse 280 mm spesielt, fordi det forenkler utforming av basen og tilkobling til eksisterende struktur. En trefaset elektrisk motor med parametrene til 3LC-280S-6 støtter løsninger som må arbeide kontinuerlig uten hyppige operatørinngrep.
Hvis du ønsker en drift som hjelper med å holde kostnadene under kontroll samtidig som den passer etablert industriell praksis, kontakt oss.
- Roterende matere i materialbehandlingslinjer.
- Pressestasjoner for lett metallbearbeiding.
- Rengjørings- og vaskelinjer i næringsmiddelbedrifter.
