Trefaset elektrisk motor: 3LC-225M-2, 45 kW

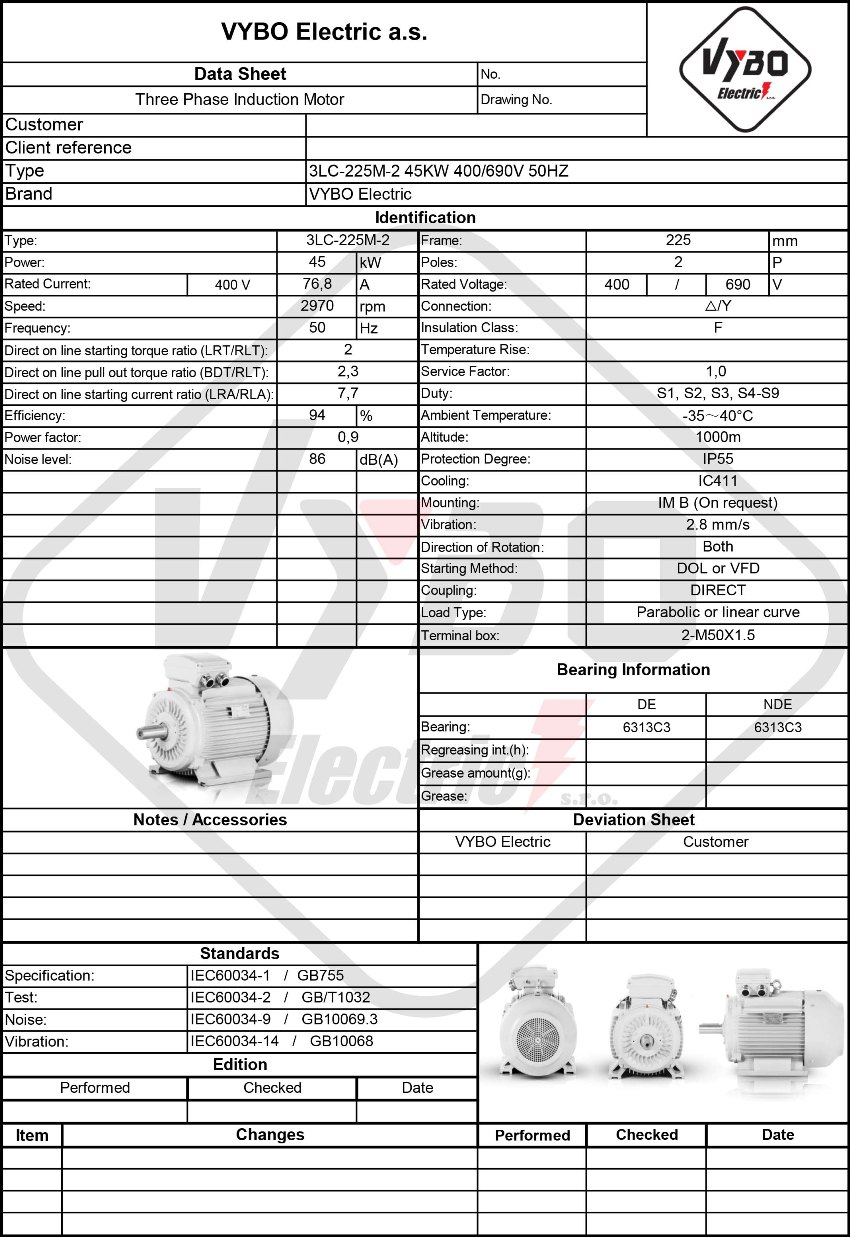

| Grunnleggende tekniske data | |
| Motortype | 3LC-225M-2 |
| Nominell effekt (kW) | 45 |
| Rammestørrelse (mm) | 225 |
| Antall poler | 2 |
| Nominelt turtall (o/min) | 2970 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 76,8 |
| Nominell strøm 690 V (A) | 44,52 |
| Virkningsgrad ved 100 % belastning (%) | 94 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,9 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for maksimalt moment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,7 |
| Rotorens treghetsmoment (kg·m²) | 0,3335 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M50X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 1012*542*596 |
| Pakkevekt (kg) | 342 |
| Lagre og smøring | |
| DE/NDE-lagre | 6313-C3/6313-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Et nominelt turtall på 2970 o/min og en effekt på 45 kW gjør 3LC-225M-2 til en løsning for drivenheter som krever stabilt dreiemoment og effektivitet ved kontinuerlig drift. Denne 2-polede elektriske motoren gir særlig verdi der lange arbeidssykluser, presis akselerasjon og lite uplanlagt driftsstans forventes.
2-polet elektrisk motor for presis start og stabil belastning
Merkestrøm på 76.8 A ved △ 400 V og 44.52 A ved Y 690 V muliggjør egnet bruk i standard industrielle strømforsyningssystemer. Et startmomentforhold på 2 og et vippemomentforhold på 2.3 hjelper ved start av utstyr med høyere akselbelastning. Startstrømforholdet på 7.7 er viktig ved dimensjonering av startsystemer der både dimensjonering av beskyttelse og forsyningsgren må vurderes.

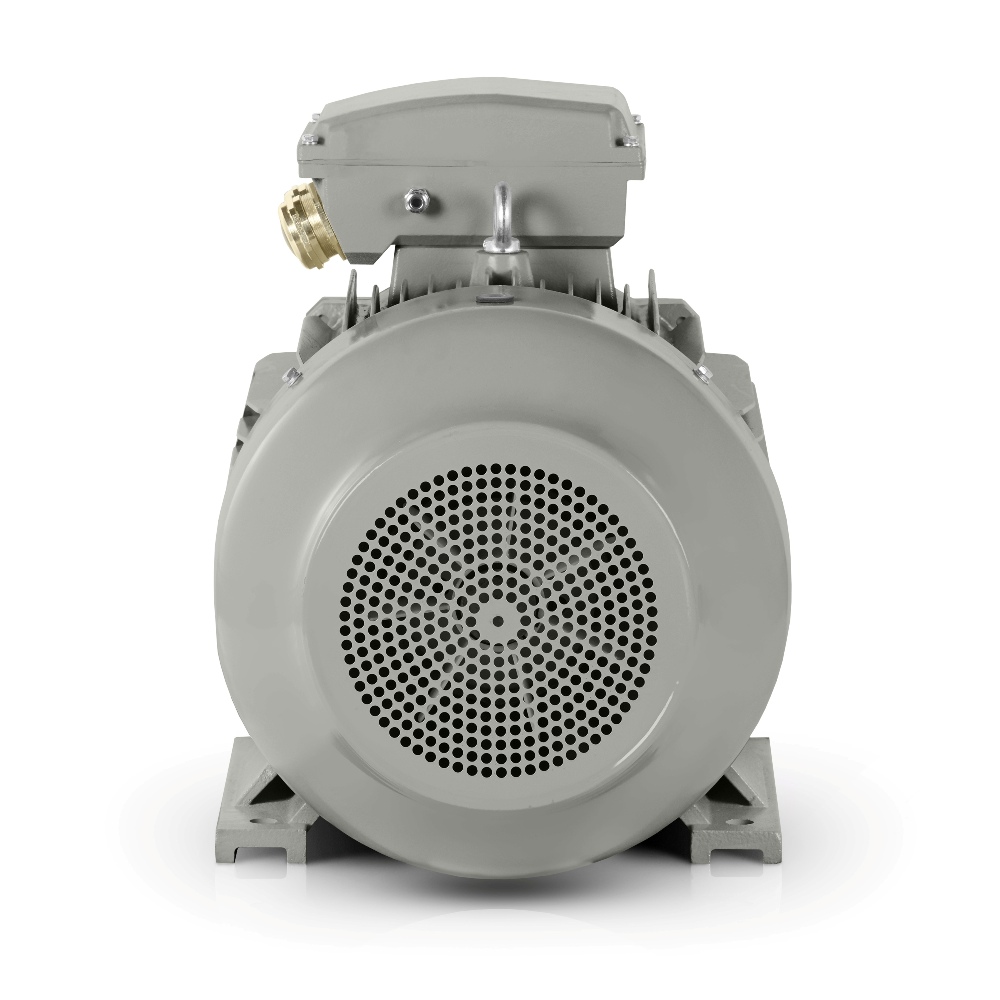

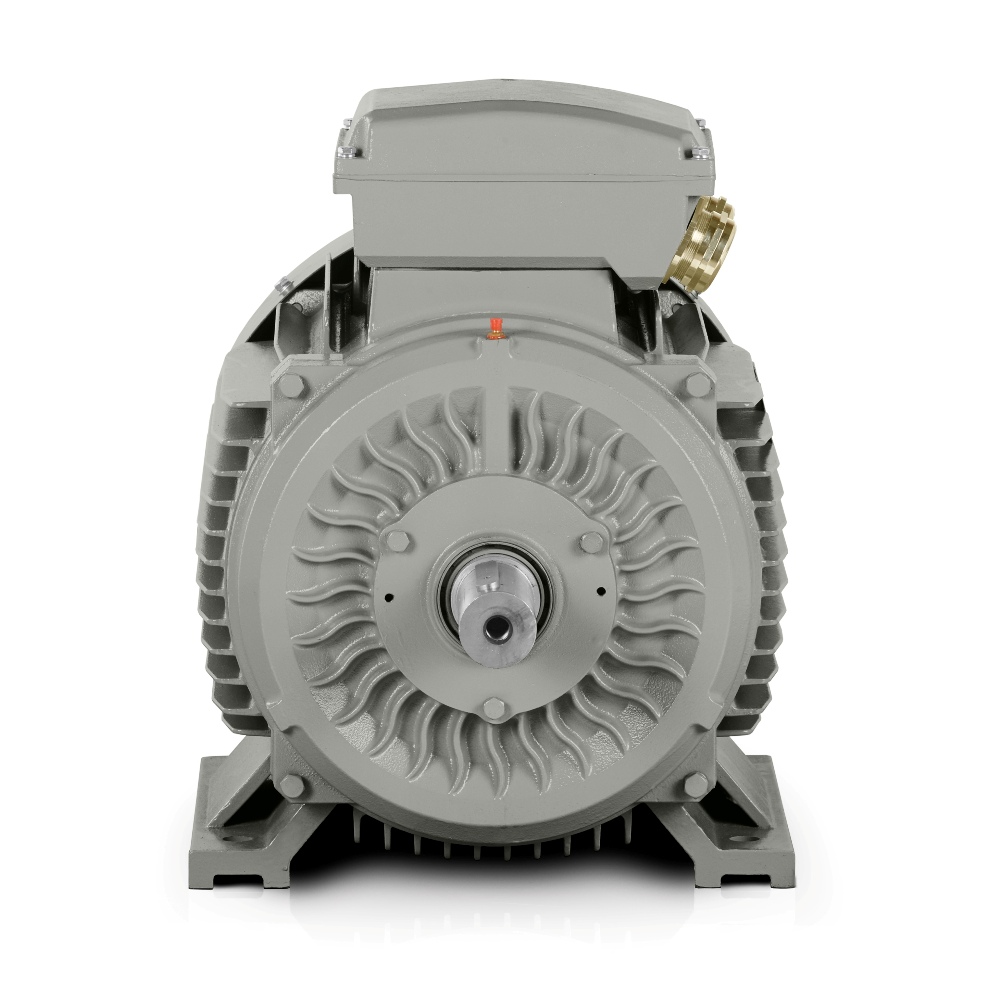

Robust støpejernsramme for verksted- og produksjonsbruk
Den robuste støpejernsrammen er utviklet for drift der mekanisk holdbarhet og monteringsstabilitet er avgjørende. Forsterkede lagerskjold i støpejern og forsterkede støpejernsføtter øker motstandskraften ved montering på en maskinramme og under langvarig drift med vibrasjoner. Et støynivå på 86 dB(A) ligger innenfor et område som kan tas hensyn til ved utforming av arbeidsplassen uten unødvendige kompromisser med robustheten.
Lagerarrangement for lengre serviceintervaller
DE-lager 6313-C3 og NDE-lager 6313-C3 støtter stabil drift under belastninger som passer til lett og mellomtung industri. Rotorens treghetsmoment på 0.334 kg/m² hjelper ved dimensjonering av startprosessen og valg av forbindelse til girkasse eller annen drevet komponent. Kabelgjennomføringer 2-M50X1.5 forenkler tilkobling i tavler og OEM-enheter.
IE3-effektivitetsklasse reduserer tap i daglig drift
IE3-effektivitetsklasse betyr Svært høy virkningsgrad og gir lavere energiforbruk under lange daglige driftsperioder. En virkningsgrad på 94% og en effektfaktor på 0.9 støtter energieffektiv drift også i applikasjoner der motoren går i stabil tilstand. Dette er verdifullt når en asynkron elektrisk motor integreres i linjer med gjentatte starter og stabile belastninger.
Denne serien asynkrone elektriske motorer brukes i transportbånd for emballeringslinjer, skruekompressorer, prosessvannspumper, vifter i avtrekkssystemer, blandere i matproduksjon, metallslipere, sagenheter, blandeenheter for kjemisk dosering, granuleringslinjer, mindre ekstrudere og vikledrifter i tekstilproduksjon. Disse applikasjonene legger vekt på repeterbar dreiemomentoverføring, termisk reserve og servicetilgjengelighet.
Emballasjemål og håndtering under installasjon
En emballasjevekt på 342 kg og emballasjemål på 1012*542*596 mm er viktig for varemottak, lagring og installasjon. I praksis forenkler de planleggingen av løfteutstyr på verkstedet og logistikken til produksjonsenheter. Mer enn 15 års erfaring med industrielle drivenheter gjenspeiles i hvordan denne asynkrone elektriske motoren vurderes både ved valg av erstatning og ved konstruksjon av en ny OEM-maskin.
2-polet elektrisk motor for OEM-maskiner og teknologiske enheter
I lett og mellomtung industri brukes en 2-polet elektrisk motor der kompakte dimensjoner, høyere turtall og krav om langvarig drift møtes. 3LC PRO-modellen i versjon 3LC-225M-2 passer enheter der eksisterende montering, akselkobling og elektrisk tilkobling må tilpasses nøyaktig uten å endre produksjonslogikken. Denne tilnærmingen sparer tid både ved integrering av nye linjer og ved utskifting av en eldre drivenhet.
Ved utforming av systemet er det nyttig å ta hensyn til at motoren fungerer som en IE3-elektrisk motor med vekt på effektivitet og driftsstabilitet. Hvis du forbereder utskifting av en drivenhet, bestill 3LC-225M-2 i god tid slik at den er tilgjengelig uten forsinkelser under installasjon og produksjonsoppstart.
