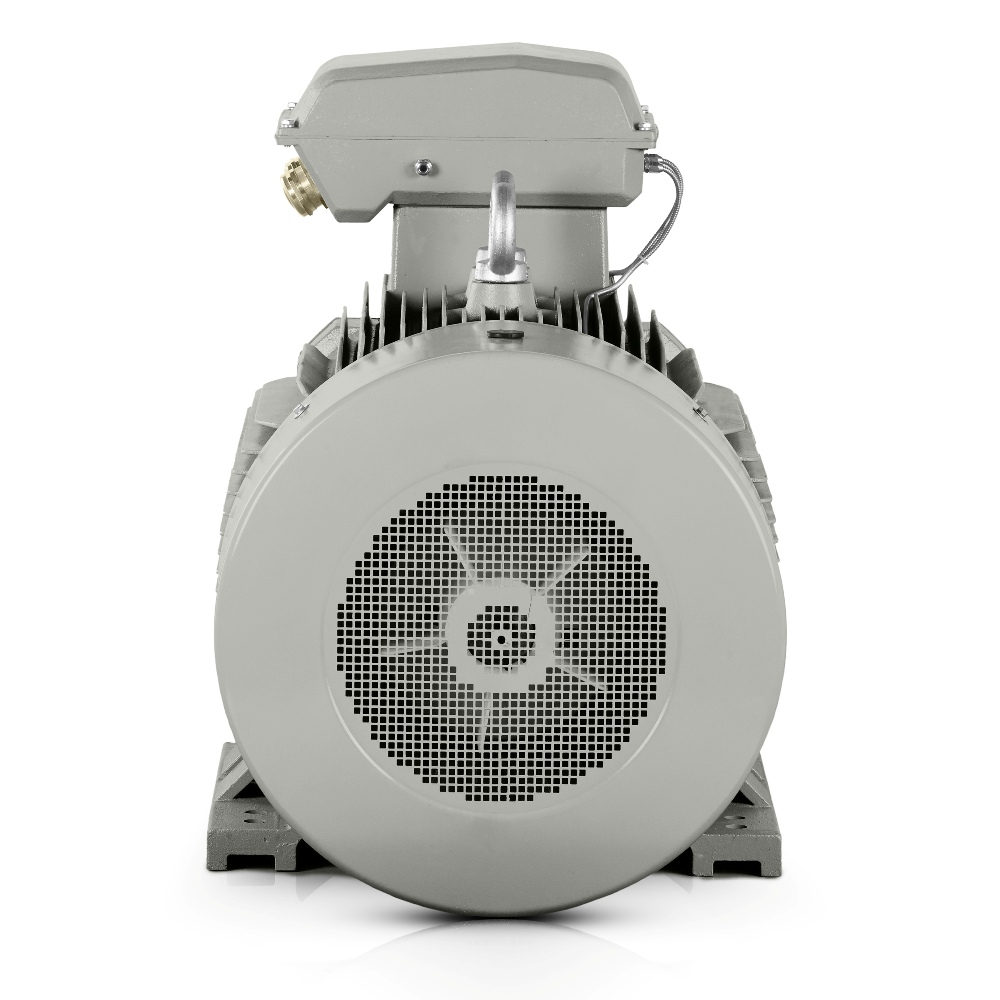

Trefaset elektrisk motor: 3LC-355LX2A-2, 450 kW
| Grunnleggende tekniske data | |
| Motortype | 3LC-355LX2A-2 |
| Nominell effekt (kW) | 450 |
| Rammestørrelse (mm) | 355 |
| Antall poler | 2 |
| Nominelt turtall (o/min) | 2985 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 737 |
| Nominell strøm 690 V (A) | 427 |
| Virkningsgrad ved 100 % belastning (%) | 95,8 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,92 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 1,4 |
| Forhold for maksimalt moment (BDT/RLT) | 2 |
| Forhold for startstrøm (LRA/RLA) | 7 |
| Rotorens treghetsmoment (kg·m²) | – |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | – |
| Pakkevekt (kg) | 2100 |
| Lagre og smøring | |
| DE/NDE-lagre | 6319-C3/6319-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Den elektriske motoren på 3000 o/min i modellen 3LC-355LX2A-2 gir en ideell balanse mellom innkjøpspris og energibesparelser, noe som er avgjørende i industriell drift over lang tid. Denne elektriske motoren med en effekt på 450 kW og en forsyningsspenning på 400/690 V er konstruert for anlegg der stabil gange, presis integrasjon i drivsystemer og pålitelig ytelse under kontinuerlig belastning er nødvendig.
Elektrisk motor 3000 o/min for jevn drift av produksjonsteknologi
Merketurtallet på 2985 o/min støtter bruk i teknologiske systemer som trenger rask respons og tilstrekkelig reserve når maskinen starter. I praksis betyr dette færre begrensninger ved utforming av drivsystemer og lettere oppnåelse av nødvendig prosessdynamikk.
En typisk asynkron elektrisk motor i denne klassen brukes der langsiktig stabilitet uten unødvendige inngrep i driften er viktig. Trefasede elektriske motorer i denne effektkategorien blir ofte grunnlaget for hoveddrifter fordi de håndterer både kontinuerlig belastning og krevende startsykluser.
Robust støpejernsramme for lang levetid i tung drift
Den robuste støpejernsrammen øker enhetens mekaniske stivhet og bidrar til å opprettholde motorens geometri selv under vibrasjoner, termisk belastning og høyt moment. Forsterkede lagerskjold i støpejern og forsterkede føtter i støpejern forbedrer motstanden mot deformasjon under installasjon og drift.
- Motstand mot vibrasjoner i linjer med uregelmessige belastninger.
- Stabil montering i enheter med lange driftsintervaller.
- Høyere stivhet ved montering på felles grunnrammer.
- Bedre håndtering av dynamiske krefter under start og lastendringer.
IE3-virkningsgradsklasse – svært høy virkningsgrad ved kontinuerlig drift
IE3-virkningsgradsklasse – svært høy virkningsgrad bidrar til å redusere energitap i applikasjoner der motoren går under belastning en stor del av dagen. Kombinert med en effektfaktor på 0.92 kan den støtte mer økonomisk drift både i store fabrikker og hos OEM-produsenter av teknologiske enheter.
En virkningsgrad på 95.8% er spesielt viktig for drivsystemer som går i flerskiftsdrift og akkumulerer et høyt årlig antall driftstimer. En elektrisk motor med denne profilen er derfor lønnsom der energikostnader og driftsstabilitet styres innenfor samme budsjett.
Start- og driftsparametre for stabil oppstart av produksjonslinjen
Et startmomentforhold på 1.4, et maksimalt momentforhold på 2 og et startstrømforhold på 7 gir konstruktører et solid grunnlag for dimensjonering av kraftdistribusjon, beskyttelsesutstyr og startmetoder. En merkestrøm på 737 A ved △ 400V og 427 A ved Y 690V gjør at motoren kan integreres i kraftnettet i henhold til den konkrete utstyrskonfigurasjonen.
Et støynivå på 95 dB(A) er en parameter som må tas hensyn til ved utforming av maskinrom, innkapsling og vernetiltak på arbeidsplassen. En emballasjevekt på 2100 kg bekrefter også enhetens robusthet, som verdsettes av operatører av store fabrikker og integratorer med fokus på sikker maskininstallasjon.
Lageroppsett forberedt for lange serviceintervaller
DE-lageret 6319-C3 og NDE-lageret 6319-C3 er valgt for pålitelig rotorføring under krevende driftsforhold. I prosjekter med lange intervaller mellom servicestopp er dette valget viktig fordi det bidrar til å opprettholde løpsnøyaktigheten og redusere uplanlagte inngrep i teknologien.
Bruk i 10 industrielle applikasjoner
Modellen 3LC PRO er egnet for sementklinkermøller, blåsemaskiner for forbrenningslinjer, sentrifugale kjølevannspumper, trykkluftkompressorstasjoner, blandere for kjemiske reaktorer, bulktransportører, ekstrudere for plastgranulat, tilslagsknusere, valseverk og støvavsugsvifter. I hver av disse applikasjonene er evnen til å opprettholde ytelse, nettstabilitet og prosessrepeterbarhet avgjørende.
Produsentens mange års erfaring gjenspeiles i hvordan motoren kombinerer effekt, virkningsgrad og mekanisk holdbarhet uten å komplisere integrasjonen i eksisterende drivsystemer. For OEM-produsenter av store teknologiske enheter betyr dette enklere dimensjonering; for operatører av store fabrikker mer forutsigbare kostnader gjennom utstyrets livssyklus.
Hvis du trenger en motor for høye belastninger, korte installasjonstider og langsiktig energidisiplin, er denne elektriske motoren på 3000 o/min klar for industriell bruk. Benytt tilbudet og få en løsning som støtter både stabil teknologidrift og lavere driftskostnader.
