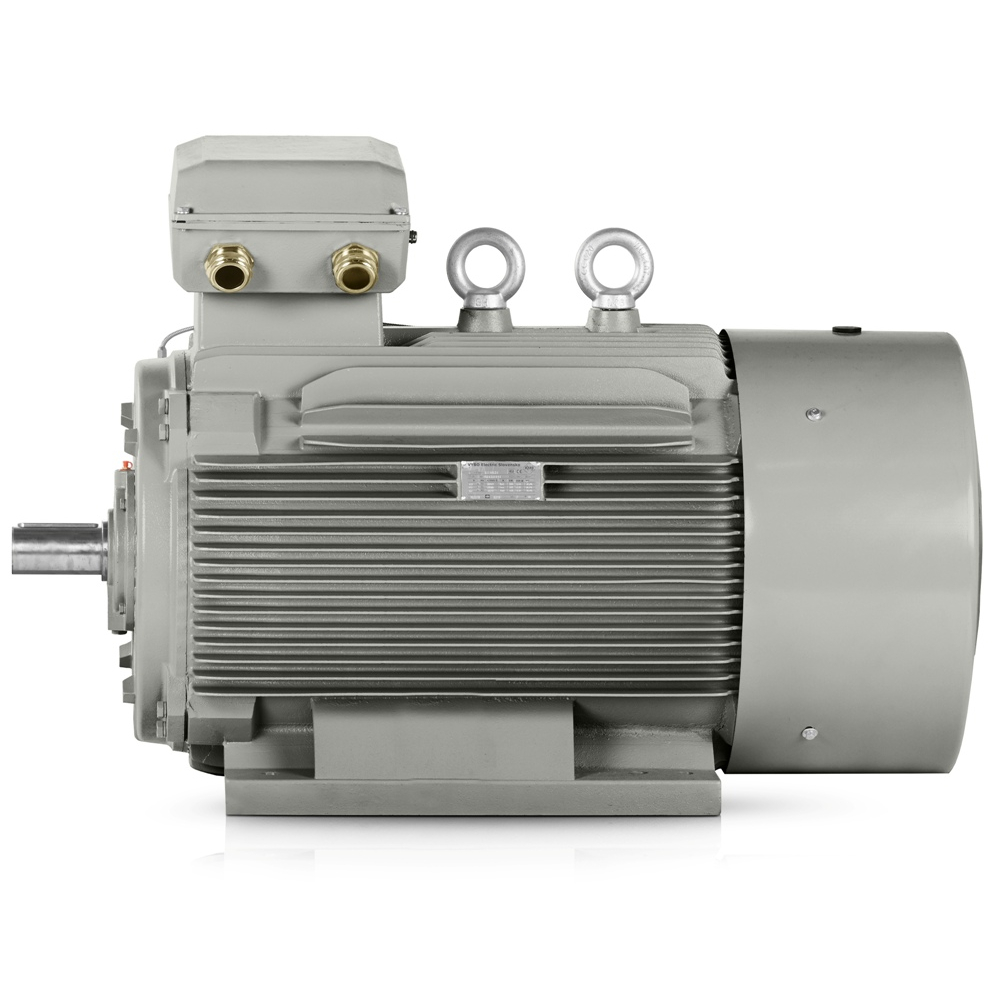

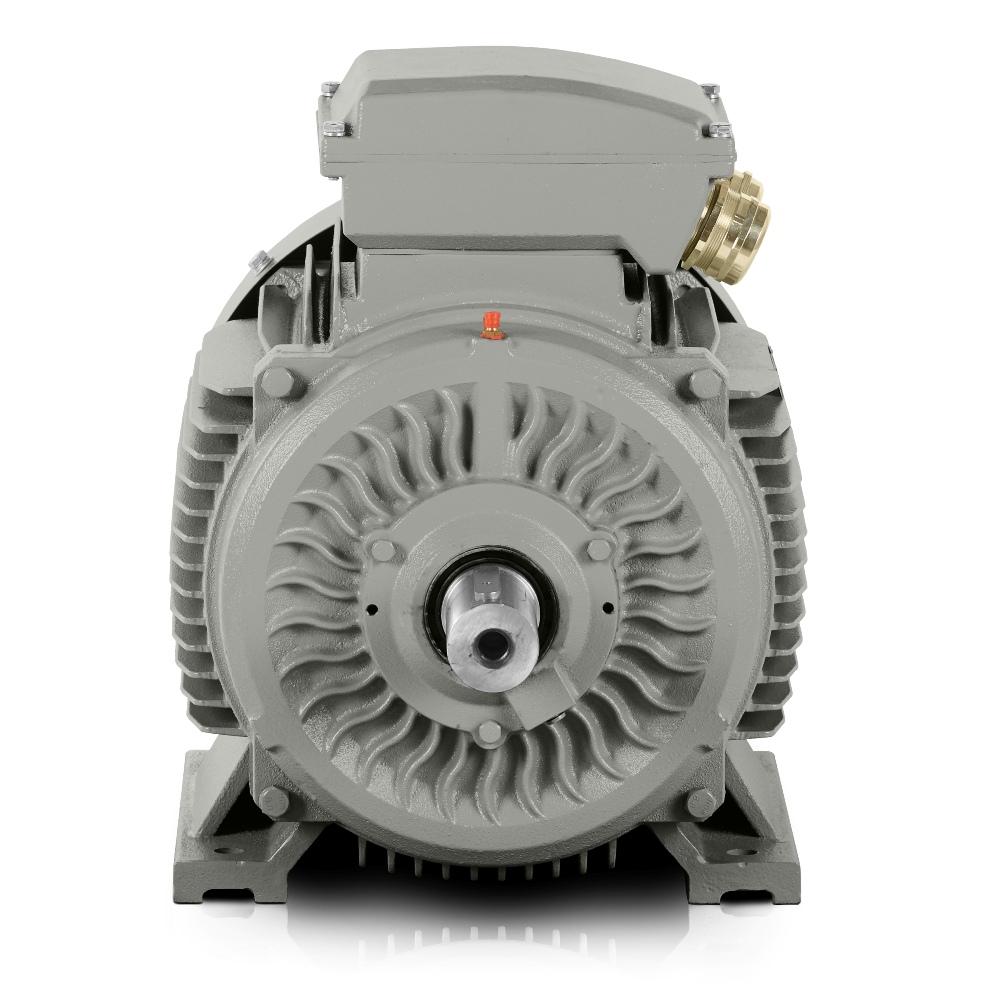

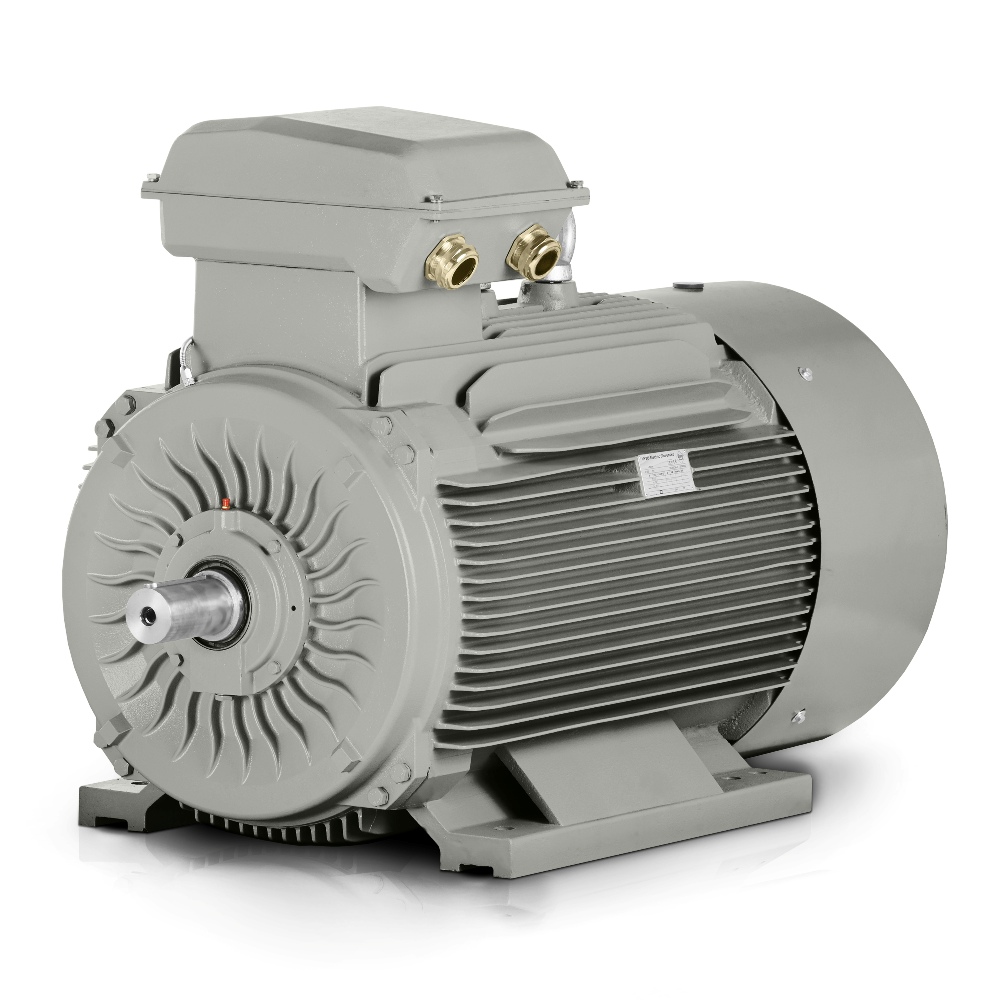

Trefaset elektrisk motor: 3LC-355LX1A-2, 355 kW
| Grunnleggende tekniske data | |
| Motortype | 3LC-355LX1A-2 |
| Nominell effekt (kW) | 355 |
| Rammestørrelse (mm) | 355 |
| Antall poler | 2 |
| Nominelt turtall (o/min) | 2985 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 581 |
| Nominell strøm 690 V (A) | 337 |
| Virkningsgrad ved 100 % belastning (%) | 95,8 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,92 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 1,4 |
| Forhold for maksimalt moment (BDT/RLT) | 2 |
| Forhold for startstrøm (LRA/RLA) | 7 |
| Rotorens treghetsmoment (kg·m²) | – |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | – |
| Pakkevekt (kg) | 1900 |
| Lagre og smøring | |
| DE/NDE-lagre | 6319-C3/6319-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Konstruksjonen til 3LC-355LX1A-2 gir virkningsgrad og verdi der en 2-polet elektrisk motor går kontinuerlig, under høy belastning og med minimalt rom for driftsstans. For operatører av store fabrikker og OEM-produsenter av store teknologiske enheter er det avgjørende at drivsystemet holder stabilt turtall, håndterer gjentatte starter under belastning og samtidig opprettholder energieffektiviteten på et nivå som gir mening i de totale driftskostnadene.
Robust støpejernsramme for lange produksjonsskift
Den robuste støpejernsrammen er konstruert for industrimiljøer der motoren forventes å tåle vibrasjoner, gi nøyaktig montering og være stabil under langvarig belastning.
- Forsterkede lagerskjold i støpejern bidrar til å opprettholde stivheten i enheten selv under høy mekanisk belastning.
- Forsterkede føtter i støpejern reduserer risikoen for uønsket bevegelse når motoren monteres på robuste maskiner og enheter.
- 6319-C3-lagre på både DE- og NDE-siden støtter pålitelig drift der kravene til kontinuitet er høye.
I praksis er disse egenskapene verdifulle i kontinuerlig belastede linjer der motoren er integrert i teknologiske enheter med lite rom for hyppige stopp. ISO-sertifikater gir også et tydelig rammeverk for vedlikeholds- og kvalitetsteam i innkjøps- og serviceprosesser.
IE3 for lavere tap ved kontinuerlig belastning
IE3-virkningsgradsklasse – svært høy virkningsgrad støtter energieffektivitet under langvarig drift, noe som er spesielt viktig der motoren går et stort antall timer hvert år og enhver reduksjon i tap påvirker både vedlikeholds- og energibudsjettet.
Denne trefasede elektriske motoren er egnet for løsninger der stabil effekt, nøyaktig tilpasning til driftsmoduser og langsiktig avkastning på investeringen følges opp. Kompatibilitet med et 400 V-nett er også viktig for integratorer og produsenter av enheter, siden en 400 V-elektrisk motor kan integreres direkte i standard industrikonfigurasjoner.
2985 o/min for prosesser med høy dynamikk
Et merketurtall på 2985 o/min gir driftsegenskaper som passer pumper, vifter, kompressorer og andre teknologiske enheter der rask oppnåelse av driftspunktet og jevne overføringsegenskaper er nødvendig.
- Pumper for kjølekretser i stålverk.
- Prosessvifter i tørkeanlegg for treproduksjon.
- Kompressorstasjoner for pneumatiske distribusjonssystemer.
- Hovedblandere i kjemiske linjer.
- Ekstrudere i plastproduksjon.
- Transportørdrifter i emballasjesentre.
- Tilslagsknusere i steinbrudd.
- Pumpeenheter for vannbehandlingsteknologi.
- Prosessvifter i sementfabrikker.
- Briketteringspresser i biomassebearbeiding.
- Prosessblandere i næringsmiddelproduksjonsanlegg.
For en 2-polet elektrisk motor i denne effektklassen er den avgjørende fordelen at den passer til produksjon med en nøyaktig definert driftsrytme der stabil ytelse uten unødvendige variasjoner er nødvendig.
Strøm- og momentforhold for start under belastning
Merkestrøm på 581 A ved △ 400V og 337 A ved Y 690V gir konstruktører dataene som kreves for dimensjonering av koblingsutstyr, beskyttelse og kabelruter. Et startmomentforhold på 1.4, et maksimalt momentforhold på 2 og et startstrømforhold på 7 støtter utformingen i applikasjoner der starten koordineres med det mekaniske systemet. Et støynivå på 95 dB(A) og en emballasjevekt på 1900 kg er parametre som krever passende planlegging av håndtering, installasjon og driftsakustikk.
Industriteam som arbeider med store pumpestasjoner, teknologiske linjer eller OEM-enheter, vil verdsette at denne trefasede elektriske motoren gjør det mulig å utforme et drivsystem med vekt på driftsstabilitet og forutsigbart servicebehov. Fra et leveringsperspektiv er det derfor tilrådelig å bestille motoren i god tid, slik at kontinuiteten i installasjon og service kan opprettholdes uten forsinkelser.
