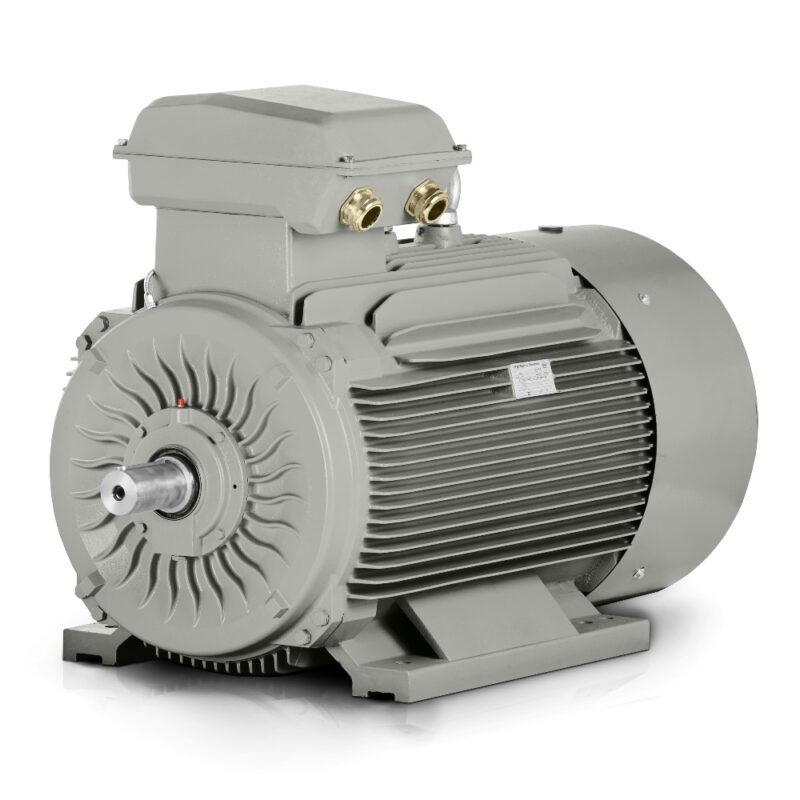

Elektrisk motor 315 kW, 1490 o/min, 400/690 V, 3LC-355L2-4

4-polet elektrisk motor for stabilt dreiemoment i kontinuerlig drift

3LC PRO 3LC-355L2-4 er en 4-polet elektrisk motor med en effekt på 315 kW som gir en ideell balanse mellom innkjøpspris og energibesparelser. I praksis betyr dette en motor for virksomheter der man ikke bare følger effektreserven, men også de langsiktige driftskostnadene for hele linjen. Et nominelt turtall på 1490 o/min gir et stabilt arbeidspunkt for pumper, transportører og teknologiske enheter som trenger jevn start og pålitelig dreiemoment.

IE3-effektivitetsklassen reduserer unødvendige tap ved normal belastning og bidrar til å holde forbruket under kontroll også i utstyr med lange driftstider. For mellomstore bedrifter og store fabrikker er dette en løsning som vises på energiregningen uten at det kreves kompromisser i utformingen av drivenheten. I drivteknikken blir denne forskjellen raskt synlig i årsbalansen.

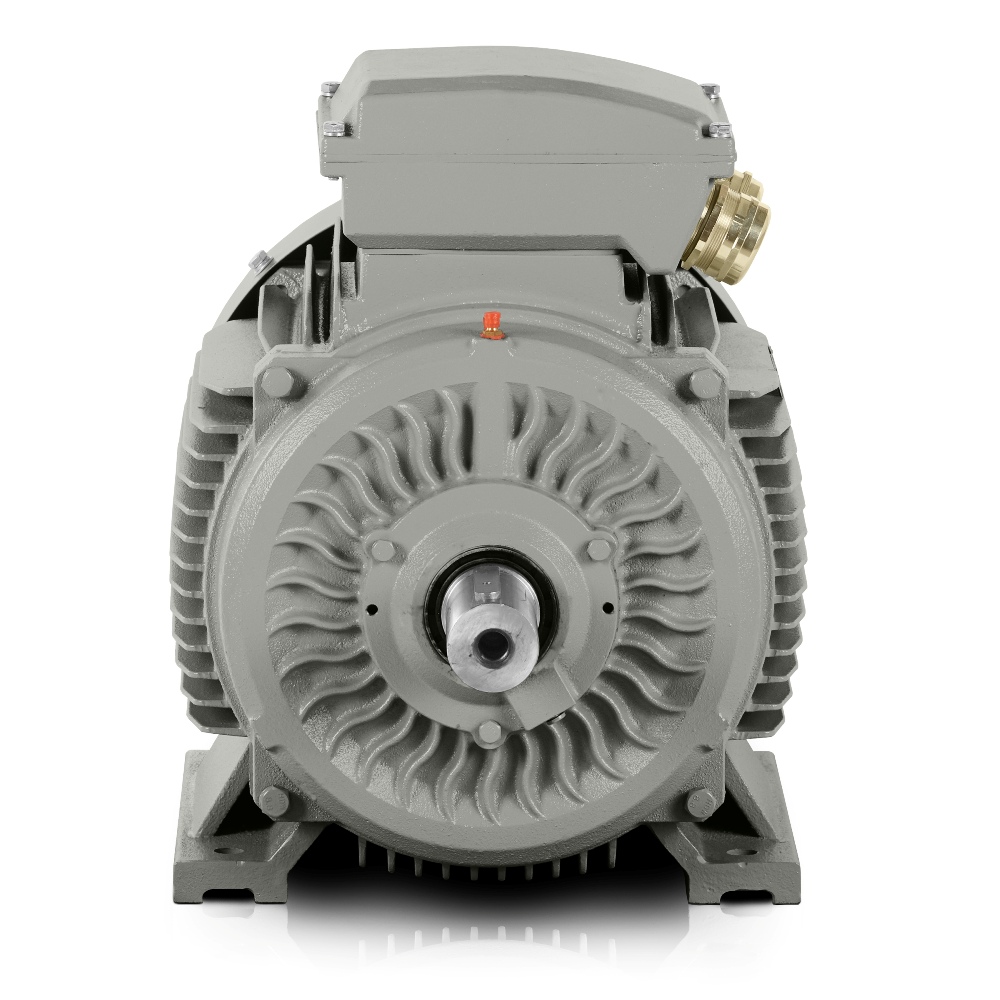

En robust støpejernsramme er konstruert for bruksområder der motoren arbeider under vibrasjoner, støv eller hyppige starter. Forsterkede lagerskjold i støpejern og forsterkede støpejernsføtter øker stivheten i monteringen, noe som er viktig både for presis montering på maskinrammen og for langvarig drift under høyere mekaniske belastninger. Ingeniører og konstruktører verdsetter løsningen når motoren må installeres i utstyr uten ytterligere endringer av fundamentet.

IE3-motor for produksjon der driftssikkerhet er avgjørende

Denne IE3-elektriske motoren bygger på erfaring fra anlegg der hvert driftsstansintervall og hvert prosentpoeng i virkningsgrad teller. En effektfaktor på 0,9 støtter dimensjonering av strømforsyningen i 400/690 V-systemer og gjør industriell integrasjon enklere også ved tilkobling til eksisterende koblingsutstyr. En merkestrøm på 526 A ved △ 400V og 304,93 A ved Y 690V gir konstruktørene et presist grunnlag for dimensjonering av vern, kabler og startkretser.

Et startmomentforhold LRT/RLT på 2 og et maksimalt momentforhold BDT/RLT på 2,2 gir reserve ved start av belastet teknologi. Et startstrømforhold LRA/RLA på 7,1 er viktig ved utforming av nettvern og vurdering av spenningsfall i anlegg med flere store belastninger. Rotorinertien på 9,143 kg/m² hjelper ved beregning av drivdynamikken, særlig når massen av det transporterte mediet endres eller motoren er koblet til en enhet med større treghet.

Konstruksjon som støtter lange serviceintervaller

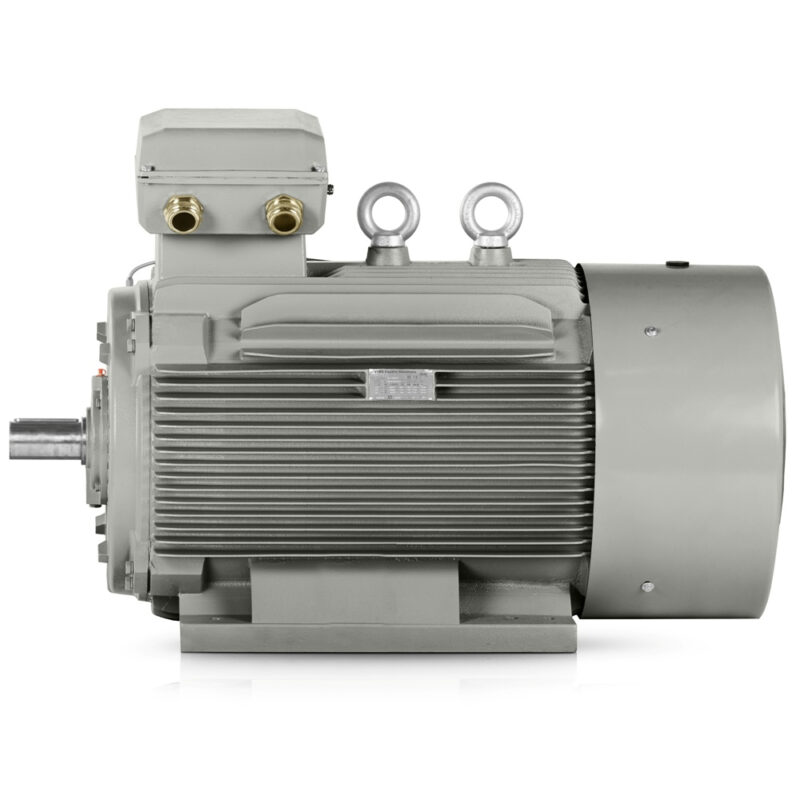

6322-C3-lager på både DE- og NDE-siden er valgt for høye belastninger og presis rotasjon i industriell drift. Kabelgjennomføringer 2-M63X1.5 forenkler robuste tilkoblinger i miljøer der kraftkabler må føres uten unødvendig improvisasjon. Et støynivå på 95 dB(A) tilsvarer effektklassen og bør tas hensyn til ved planlegging av installasjon i separate maskinrom eller lukkede enheter.

3LC PRO 3LC-355L2-4 har en pakket vekt på 1794 kg og emballasjemål på 1607*822*1161 mm, så håndtering med kran eller egnet løfteutstyr bør planlegges. For vedlikeholds- og lagerplanlegging er det en fordel at motoren bygger på en løsning som er dokumentert i tusenvis av industrielle installasjoner, slik at serviceteam og reservedelslager kan bygge videre på etablert praksis i stedet for eksperimentering.

Bruksområder for transportører, pumper og teknologiske enheter

Takket være parameterne og den mekaniske konstruksjonen er motoren egnet for følgende konkrete bruksområder:

• Hovedbåndtransportører i sorteringslinjer for tilslagsmaterialer.
• Skruetransportører for kontinuerlig overføring av bulkmaterialer.
• Sentrifugalpumper i vannbehandling og prosesskretser.
• Prosessomrørere i kjemisk produksjon.
• Ventilasjonsenheter for store industrihaller.
• Avtrekksvifter i tørkelinjer.
• Kompressorstasjoner innen energi og produksjon.
• Møller for mineralbehandling.
• Knusere i steinbrudd og gjenvinningsindustri.
• Briketteringspresser for kompakte materialer.
• Ekstrudere i polymerbearbeiding.
• Opprullings- og avrullingsenheter i båndproduksjon.
• Roterende sikter i næringsmiddel- og kjemisk filtrering.
• Prosessblandestasjoner i papirindustrien.

Effektfordeling og dimensjonering for 400/690 V

Ved prosjektering av en tilkobling i et 400/690 V-system er det viktig å kombinere merkestrøm, vern og startstrategi med den faktiske belastningsprofilen. Denne trefasede elektriske motoren er derfor egnet for prosjekter der man ikke bare tar hensyn til merkeeffekten, men også den reelle driftsdynamikken og etterfølgende vedlikehold. For konstruktører gir den et praktisk grunnlag for å bygge en stabil og servicevennlig drift.

Hvis du trenger en motor som passer inn i produksjonen med vekt på energieffektivitet, mekanisk holdbarhet og langvarig drift, kan du benytte tilbudet på 3LC PRO 3LC-355L2-4. IE3-effektivitetsklassen bidrar til å holde driftskostnadene under kontroll også i bruksområder med høy utnyttelse gjennom hele året.
