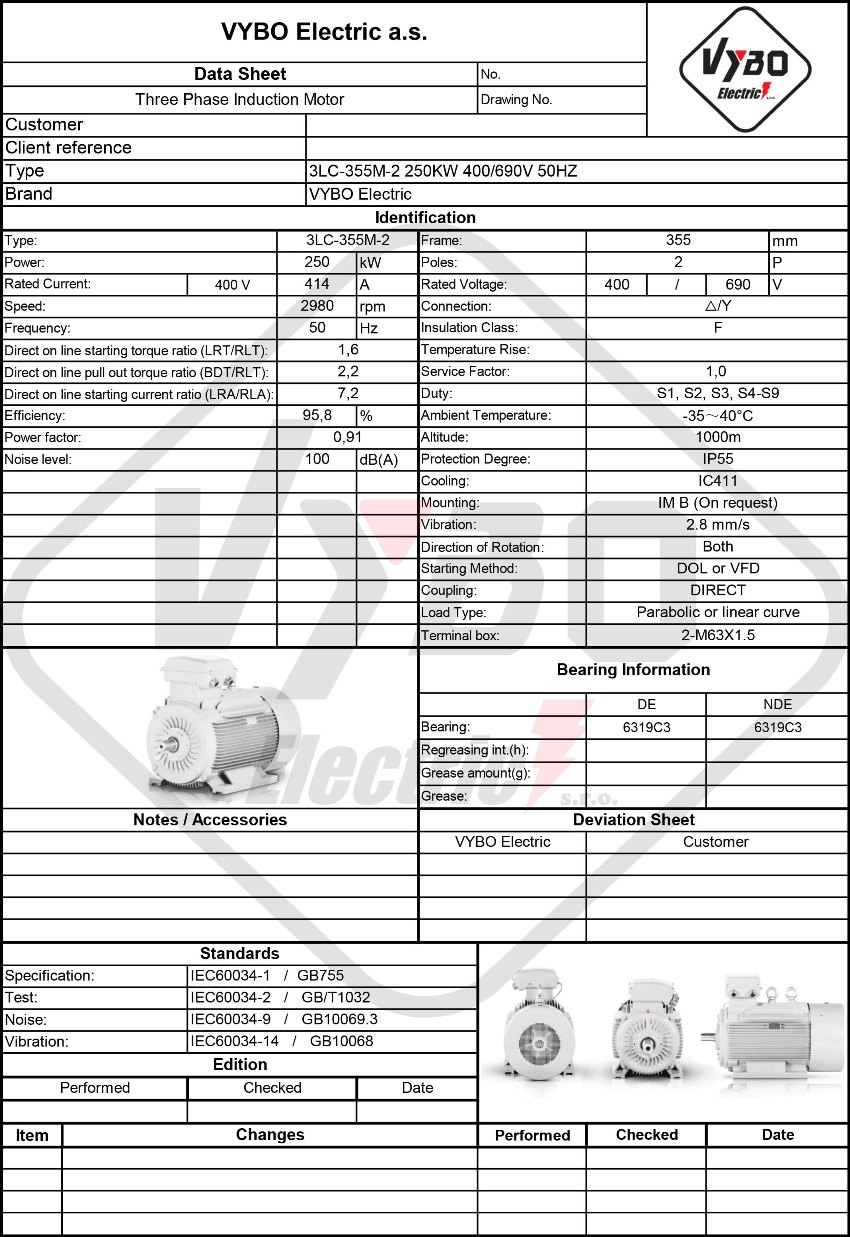

Trefaset elektrisk motor: 3LC-355M2-2, 250 kW
| Grunnleggende tekniske data | |
| Motortype | 3LC-355M2-2 |
| Nominell effekt (kW) | 250 |
| Rammestørrelse (mm) | 355 |
| Antall poler | 2 |
| Nominelt turtall (o/min) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 414 |
| Nominell strøm 690 V (A) | 240 |
| Virkningsgrad ved 100 % belastning (%) | 95,8 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,91 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 1,6 |
| Forhold for maksimalt moment (BDT/RLT) | 2,2 |
| Forhold for startstrøm (LRA/RLA) | 7,2 |
| Rotorens treghetsmoment (kg·m²) | 3,345 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 1607*822*1161 |
| Pakkevekt (kg) | 1606 |
| Lagre og smøring | |
| DE/NDE-lagre | 6319-C3/6319-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
3000 o/min elektrisk motor for stabil ytelse i kontinuerlig drift
Modellen 3LC-355M2-2 gir effektivitet og verdi for virksomheter som trenger en pålitelig drift med en merkeeffekt på 250 kW og et turtall på 2980 o/min. I mellomstore bedrifter, store fabrikker og industriell automasjon passer en 3000 o/min elektrisk motor der jevn start, stabil belastning og kontrollert langtidsdrift er avgjørende.
IE3-virkningsgradsklassen støtter lavere forbruk under normal belastning og bidrar til å holde driftskostnadene under kontroll selv i flerskiftsproduksjon. Denne serien asynkrone elektriske motorer er konstruert for applikasjoner der ikke bare effekt, men også motstand mot hyppige starter og lange driftssykluser er viktig.

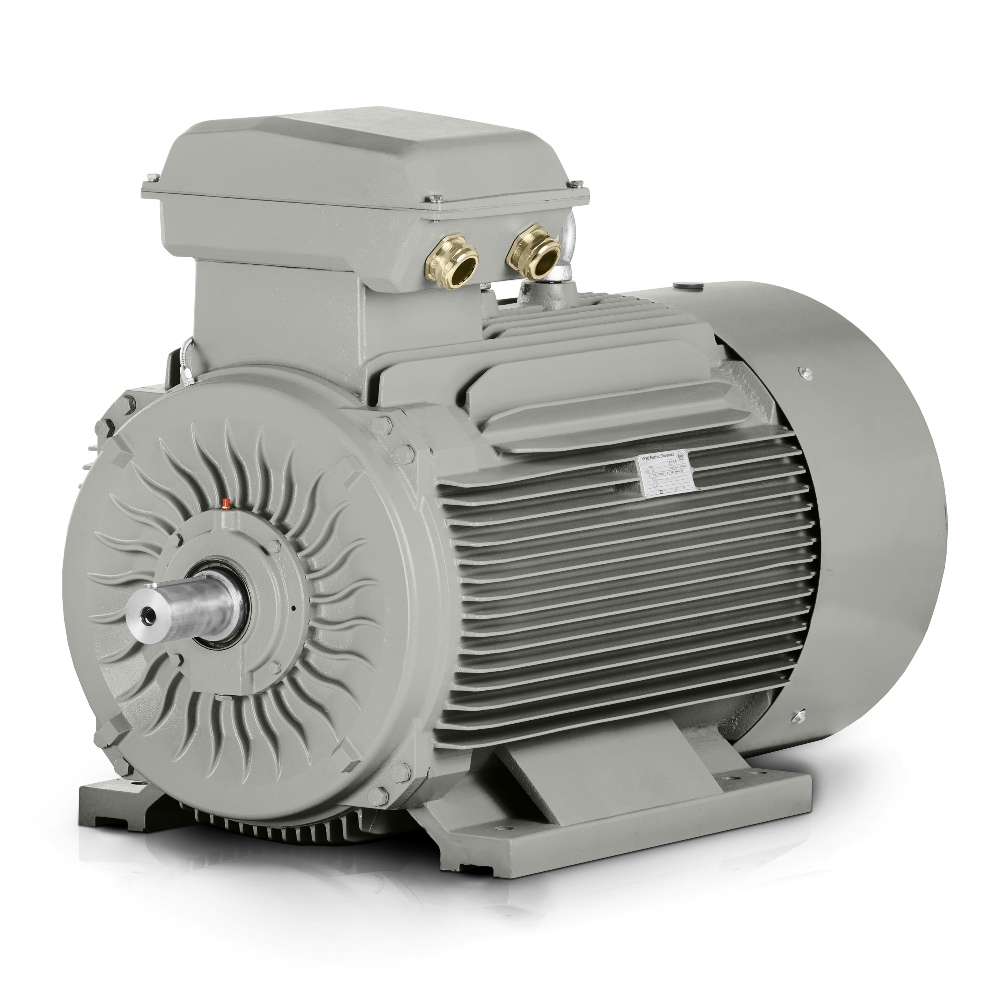

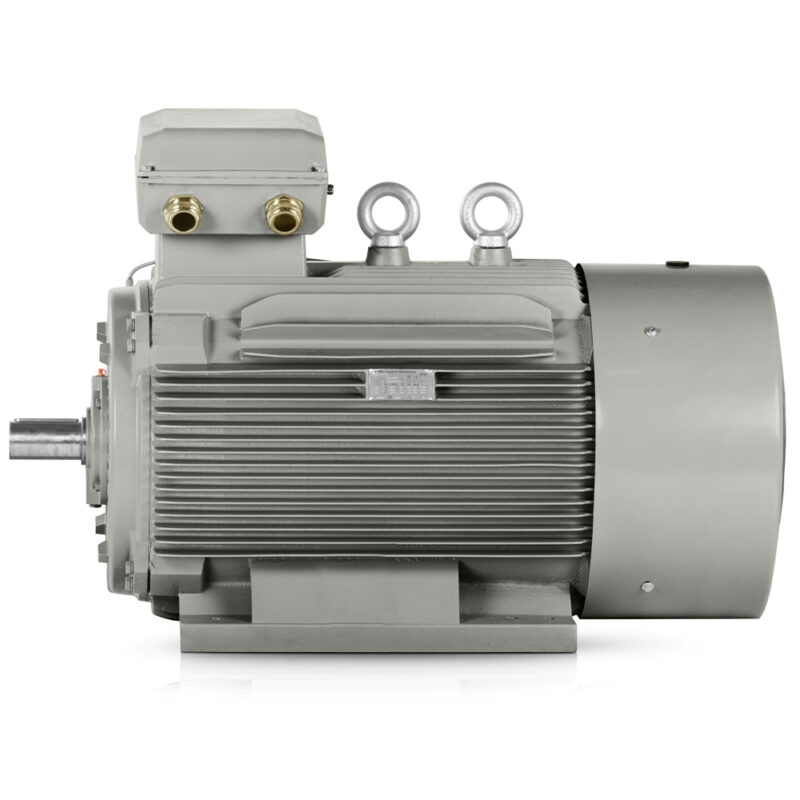

Robust støpejernsramme for daglige produksjonsbelastninger
En robust støpejernsramme, forsterkede lagerskjold i støpejern og forsterkede støpejernsføtter gir et stivt grunnlag for installasjon i teknologiske enheter. Denne løsningen verdsettes av ingeniører og konstruktører som trenger å begrense vibrasjoner, opprettholde nøyaktig innretting og forenkle service i krevende drift. En industriell elektrisk motor med denne konstruksjonen tåler langvarig mekanisk belastning mer effektivt.
Parametere som forenkler drivdesign og valg av vern
Merkestrøm på 414 A ved △ 400V og 240 A ved Y 690V hjelper ved utforming av strømforsyningen og dimensjonering av tavlen. Et startstrømforhold på 7.2 og et startmomentforhold på 1.6 gir konstruktørene nyttige data ved vurdering av start under belastning. Et maksmomentforhold på 2.2 støtter bruk i teknologiske linjer der tilstrekkelig reserve under start er nødvendig.
En effektfaktor på 0.91 og en virkningsgrad på 95.8% er gunstige i applikasjoner med lange daglige driftsperioder. Et støynivå på 100 dB(A) bør tas i betraktning ved utforming av arbeidsplass og innkapsling, spesielt i områder med operatører og servicetilgang.
Lagerarrangement og inerti for lengre serviceintervaller
Både DE-lager 6319-C3 og NDE-lager 6319-C3 støtter stabil rotormontering under belastninger som er typiske for kontinuerlig arbeidende produksjonslinjer. Rotorinerti på 3.345 kg/m² hjelper til med å vurdere akselerasjons- og utrullingsdynamikk i systemer der presis koordinering med girkasse, kobling eller drevet maskin er viktig.
Emballasjemål og logistikk på installasjonsstedet
Emballasjemål på 1607×822×1161 mm og en emballasjevekt på 1606 kg forenkler planlegging av transport, lagring og håndtering på installasjonsstedet. I praksis gjør dette krankoordinering, varemottak og installasjonsforberedelser enklere uten å forsinke produksjonsplaner.
Applikasjoner i utstyr som arbeider med presist tidsstyrt effekt
Denne typen elektrisk motor brukes i følgende konkrete industrielle applikasjoner:
- Sentrifugalpumper for prosessvann.
- Vifter for store luftbehandlingsaggregater.
- Kompressorstasjoner for produksjonsanlegg.
- Transportbånd i emballasjelinjer.
- Tilslagsknusere i råvarebearbeiding.
- Finmalingsmøller i næringsmiddelproduksjon.
- Ekstrudere for plastgranulat.
- Presseenheter i metallurgisk produksjon.
- Roterende miksere i byggematerialproduksjon.
- Briketteringspresser i biomassebearbeiding.
- Separasjonssystemer i støvete miljøer.
- Viklemaskiner i papirindustrien.
Produsentens mange års erfaring vises i en konstruksjon som tar hensyn til langvarig belastning, servicetilgjengelighet og stabil industriell drift. Ved anskaffelse av en drift til en produksjonslinje hører denne elektriske motoren til blant løsningene som kan klare gjentatt drift uten unødvendige integrasjonskompromisser.
Bestill 3LC-355M2-2 i god tid før en planlagt stans
Hvis målet er å kombinere effekt, robust konstruksjon og effektiv drift, er modellen 3LC-355M2-2 klar for krevende forhold. Bestill den i god tid slik at installasjon og idriftsettelse kan skje som planlagt, og produksjonsteknologien ikke trenger å vente på en erstatningsdrift.
