Elektrisk motor 22 kW, 985 o/min, 400/690 V, 3LC-200L2-6

I transportører, omrørere, pumpestasjoner og mindre teknologiske enheter avhenger produksjonskontinuiteten av en elektrisk motor med 1000 o/min som kan håndtere lange driftsperioder uten unødvendig nedetid. 3LC-200L2-6 leverer 22 kW effekt, praktisk verdi for lett og mellomstor industri og rom for besparelser gjennom effektiv drift, noe teknikere setter pris på både ved dimensjonering av driften og ved vedlikehold.

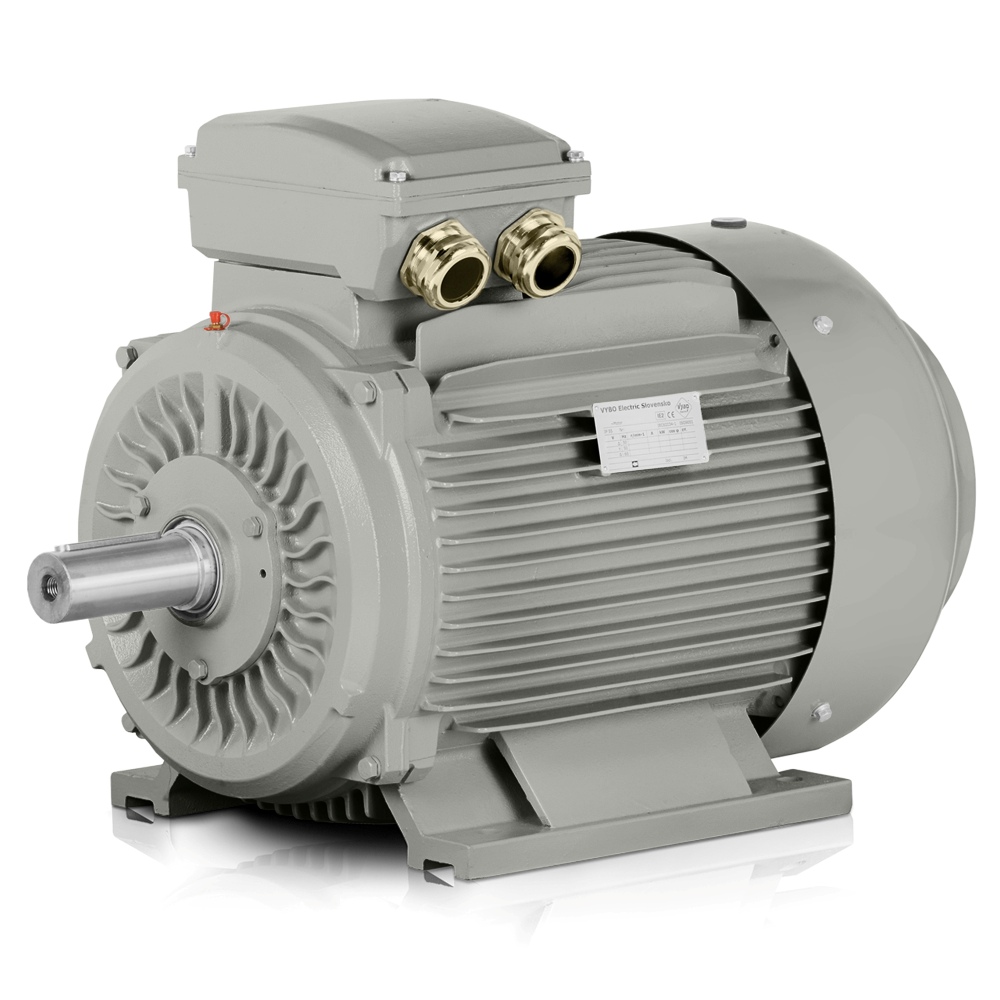

En robust støpejernsramme gir denne utførelsen trygghet ved installasjon i maskiner som utsettes for vibrasjoner, støtbelastninger og hyppige starter. Forsterkede lagerdeksler i støpejern og forsterkede støpejernsføtter bidrar til å opprettholde motorgeometrien selv under forhold der det forventes pålitelig drift fra elmotoren gjennom hele skiftet. Løsningen er spesielt praktisk der motoren er plassert i et begrenset maskinrom og må tåle gjentatt mekanisk belastning.

Elektrisk motor med 1000 o/min for jevn drift av produksjonslinjer

Et nominelt turtall på 985 o/min gir et driftsområde som passer for applikasjoner som krever balansert start og en stabil produksjonsrytme. I praksis betyr dette færre brå belastningsendringer på girkasse, kobling eller remdrift. For OEM-maskinprodusenter er dette en fordel ved utforming av kompakte drifter beregnet for gjentatt belastning og enkel integrasjon i enheten.

• Materialmatere i pakkelinjer.
• Drift av båndtransportør i næringsmiddelproduksjon.
• Omrørere for kjemiske doseringstanker.
• Horisontale pumper i teknologiske enheter.
• Ventilasjonsaggregater for industrihaller.

400 V elektrisk motor for standard maskinstrømforsyning

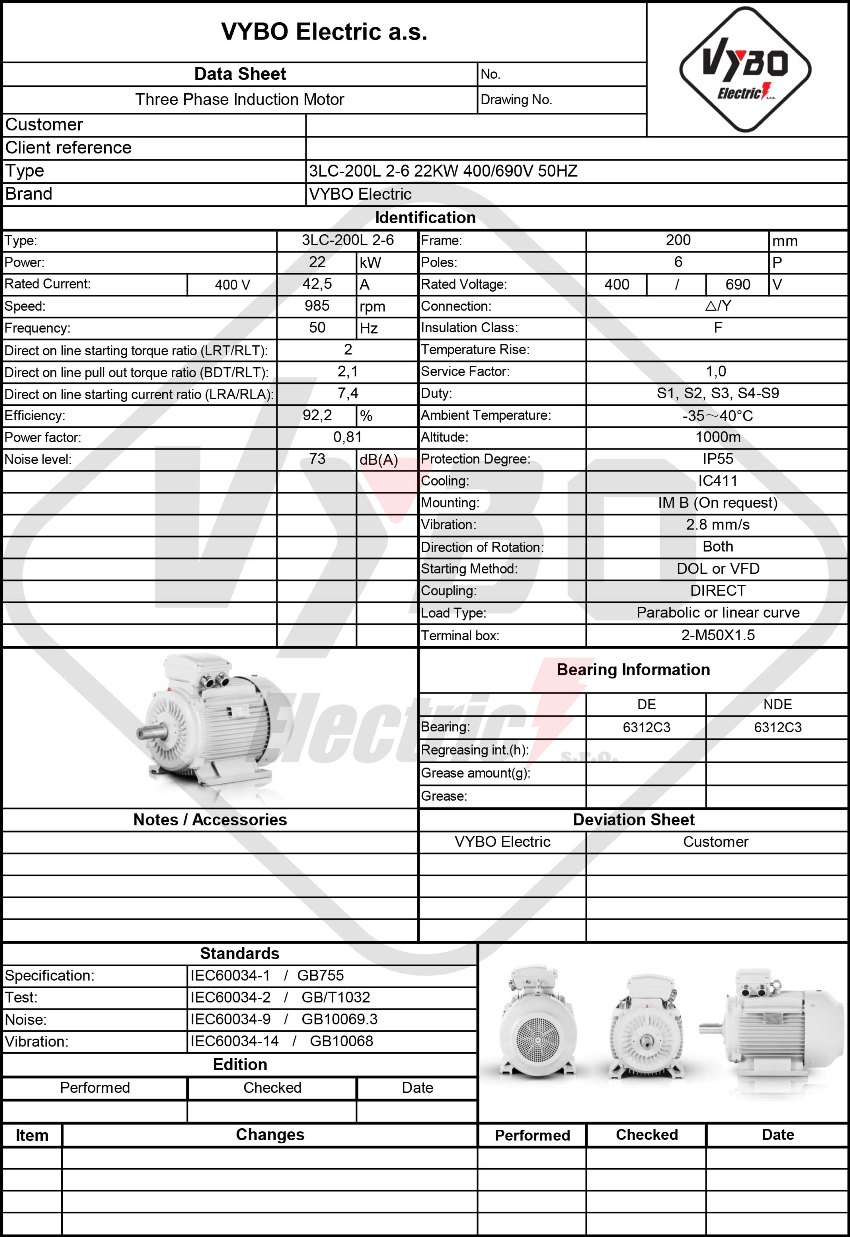

For 400 V-nett er denne 400 V elektriske motoren konstruert for å gi jevn start i normal industriell praksis også ved høyere belastninger. En nominell strøm på △ 400V 42.5 A og en nominell strøm på Y 690V 24.64 A hjelper ved dimensjonering av vern og tilpasning av motoren til det aktuelle strømfordelingssystemet. Sammen med et startstrømforhold på 7.4 og et startmomentforhold på 2 er motoren egnet for utstyr som trenger pålitelig akselerasjon uten unødvendig belastning på nettet.

En effektfaktor på 0.81 og en virkningsgrad på 92.2% støtter mer økonomisk drift, særlig under lange driftssykluser. Virkningsgradsklasse IE3 viser sin fordel overalt der elektriske motorer går daglig og hver reduksjon i tap gir merkbare energibesparelser. Den velprøvde produsenten og distributøren VYBO Electric sikrer at denne typen løsning oppfyller behovene i virksomheter som krever en tilgjengelig og servicevennlig drift.

Robust støpejernsramme for lang industriell levetid

Maskinutstyr er også avhengig av motstand mot vibrasjoner, monteringspresisjon og evnen til å forbli stabil under langvarig drift. Støpejernsrammen hjelper motoren med å motstå deformasjon og beskytter lageroppsettet under krevende installasjon. Et støynivå på 73 dB(A) er akseptabelt i industrimiljøer, mens rotorens treghetsmoment på 0.421 kg/m² støtter forutsigbar dynamisk oppførsel under akselerasjon og utrulling.

• Presselinjer for halvfabrikata av metall.
• Knusere for mindre resirkulerte materialer.
• Ekstrudere for plastgranulat.
• Spiraltransportører i lagre for bulkmaterialer.
• Mindre kompressorstasjoner.
• Dreneringspumper i vannbehandlingsanlegg.

IE3-effektivitet for lavere tap i daglig drift

Virkningsgradsklasse IE3 passer for virksomheter som ønsker å holde forbruket under kontroll uten å gå på kompromiss med driftsytelsen. Kombinert med en effekt på 22 kW fungerer dette driftsområdet godt i maskiner som går i mange timer og må bruke energien fornuftig. For vedlikehold er også lageroppsettet 6312-C3 på både DE- og NDE-siden viktig, fordi det støtter pålitelig drift ved høyere termiske og mekaniske belastninger.

Emballasjedimensjoner på 862*492*656 mm og en pakket vekt på 272 kg forenkler planlegging av transport, lagring og installasjon på arbeidsstedet. Kabelgjennomføringer 2-M50X1.5 gir praktiske tilkoblingsmuligheter i produksjonsenheter, mens akselhøyden på 200 mm gjør det enklere å erstatte en eldre drift i eksisterende konstruksjoner. Denne elektriske motoren med 1000 o/min kombinerer dermed anvendelighet, holdbarhet og fornuftig energiytelse for daglig industriell drift.

11 bruksområder for OEM-maskiner og mindre teknologiske enheter

3LC-200L2-6 er egnet for transportsystemer, blandeutstyr, pumpeenheter og mindre linjer der enkel service og forutsigbar driftsoppførsel er viktig. Et startmomentforhold på 2, et maksimalt momentforhold på 2.1 og et strømforhold på 7.4 hjelper også ved utforming av OEM-maskiner, fordi ingeniøren kan stille inn transmisjon, vern og startmetode mer nøyaktig. I praksis brukes motoren i følgende konkrete applikasjoner:

• Båndtransportør med kontrollert akselerasjon.
• Skruetransportør for korn.
• Industriell omrører i en doseringsstasjon.
• Sentrifugalpumpe for en kjølekrets.
• Vifte for prosessluftbehandling.
• Presseenhet for en mindre produksjonslinje.
• Granulator for plastavfall.
• Brikettpresse for treavfall.
• Tyngdekrafttransportør i pakketeknologi.
• Vannbehandlingsstasjon for et produksjonsanlegg.
• Blandemaskin for tørrblandinger.

Kontakt oss for å dimensjonere leveransen og velge en egnet konfigurasjon for virksomheten.
