Trefaset elektrisk motor: 3LC-180M-2, 22 kW

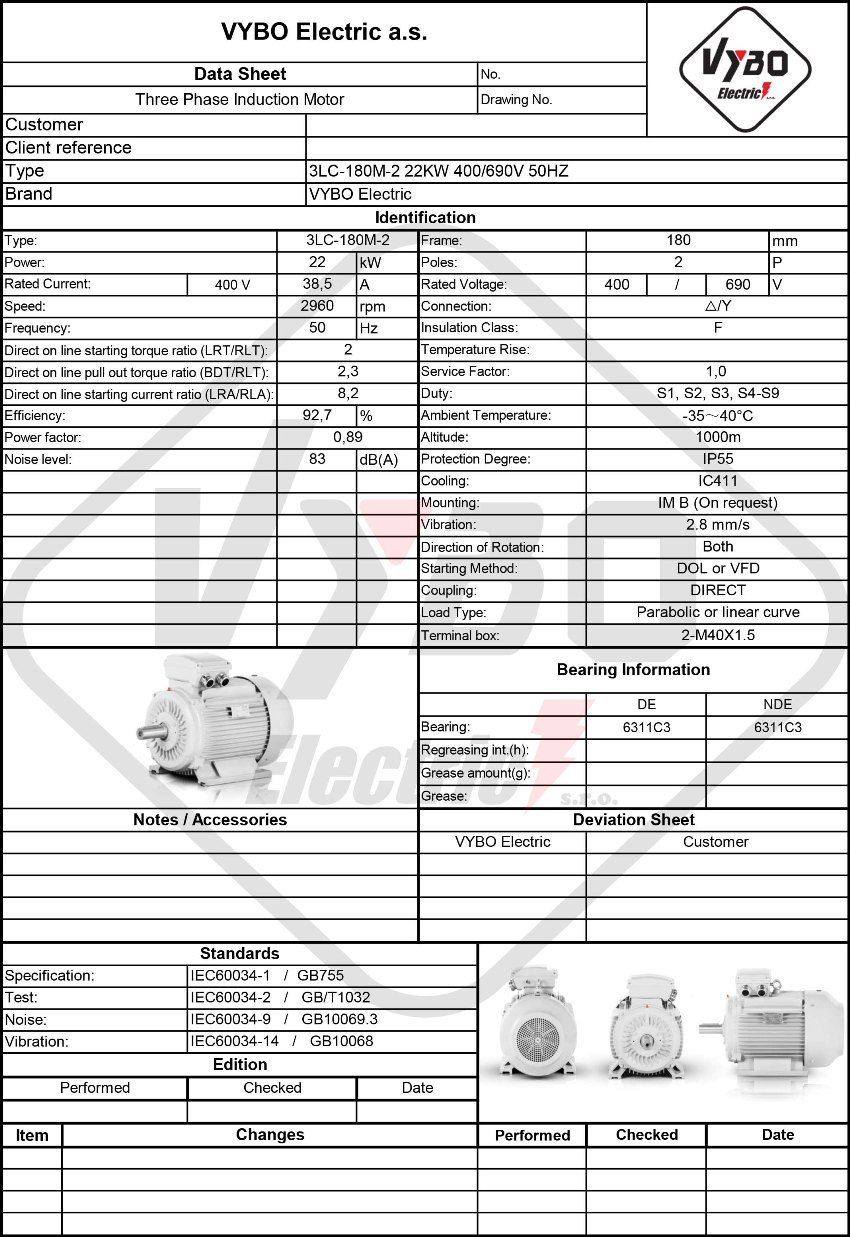

| Grunnleggende tekniske data | |
| Motortype | 3LC-180M-2 |
| Nominell effekt (kW) | 22 |
| Rammestørrelse (mm) | 180 |
| Antall poler | 2 |
| Nominelt turtall (o/min) | 2960 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 38,5 |
| Nominell strøm 690 V (A) | 22,32 |
| Virkningsgrad ved 100 % belastning (%) | 92,7 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,89 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for maksimalt moment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 8,2 |
| Rotorens treghetsmoment (kg·m²) | 0,0892 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M40X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 802*447*576 |
| Pakkevekt (kg) | 184 |
| Lagre og smøring | |
| DE/NDE-lagre | 6311-C3/6311-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Den trefasede elektriske motoren 3LC-180M-2 er utviklet for å bringe effektiviteten og verdien i modellen 3LC-180M-2 inn i den daglige driften i lett og mellomtung industri. Denne elektriske motoren på 3000 o/min, med en effekt på 22 kW og et nominelt turtall på 2960 o/min, passer til drivenheter der jevn start, stabil drift og fornuftig nettbelastning gjennom lange skift er viktig.
Elektrisk motor på 3000 o/min for jevn drift av produksjonslinjer
IE3-effektivitetsklassen bidrar til lavere energiforbruk ved normal belastning, noe som er verdifullt i virksomheter som arbeider i gjentatte sykluser og vil unngå unødvendige energikostnader. En effektfaktor på 0.89 bidrar til å holde drivenheten i en fornuftig elektrisk balanse, også i systemer som styres av frekvensomformer eller direkte fra nettet. Industriell automasjon krever også forutsigbar respons, og det er en praktisk fordel med denne løsningen.
For integratorer og produsenter av OEM-maskiner er kompatibilitet med en standard 400 V motorforsyning også viktig, med en merkestrøm på 38.5 A ved △ 400V. Ved Y 690V er merkestrømmen 22.32 A, noe som gjør prosjekteringen enklere i applikasjoner med ulike forsyningskonfigurasjoner. LRT/RLT 2 og BDT/RLT 2.3 gir nyttige data for vurdering av start- og vippeadferd i systemer med høyere treghet.

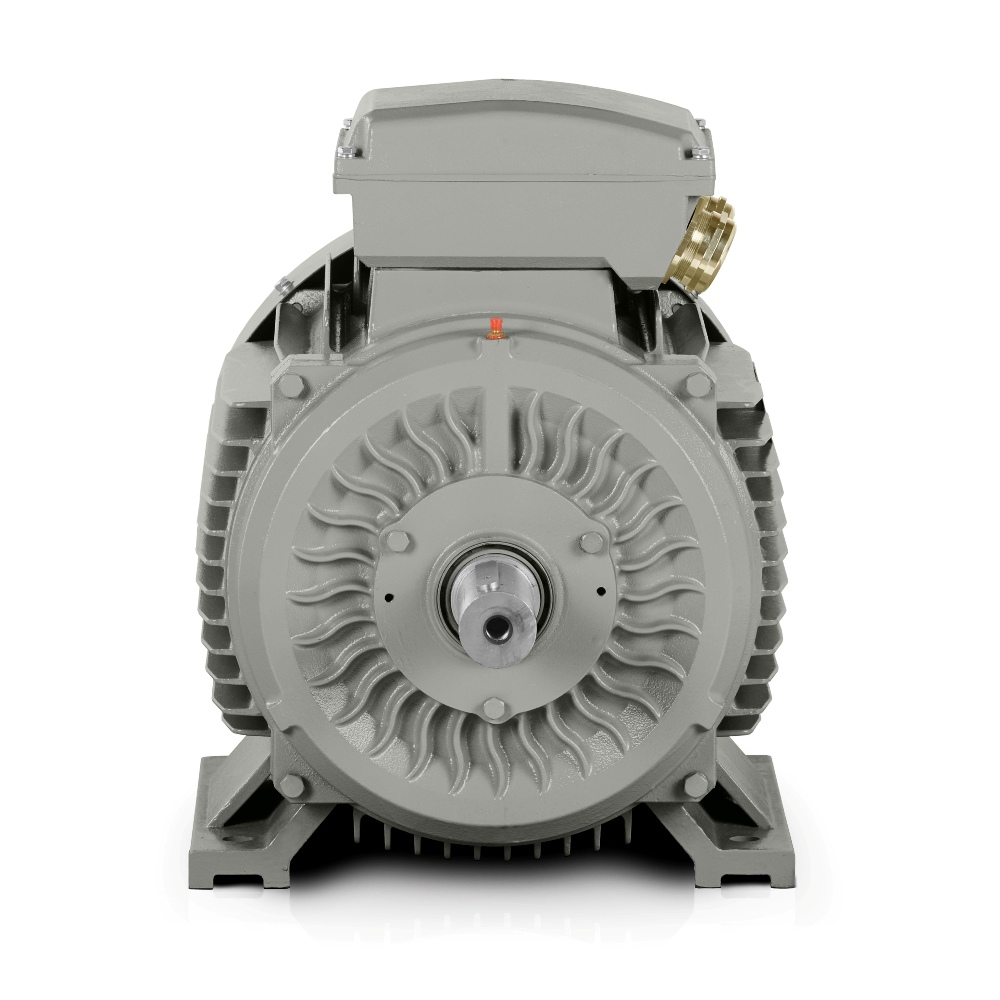

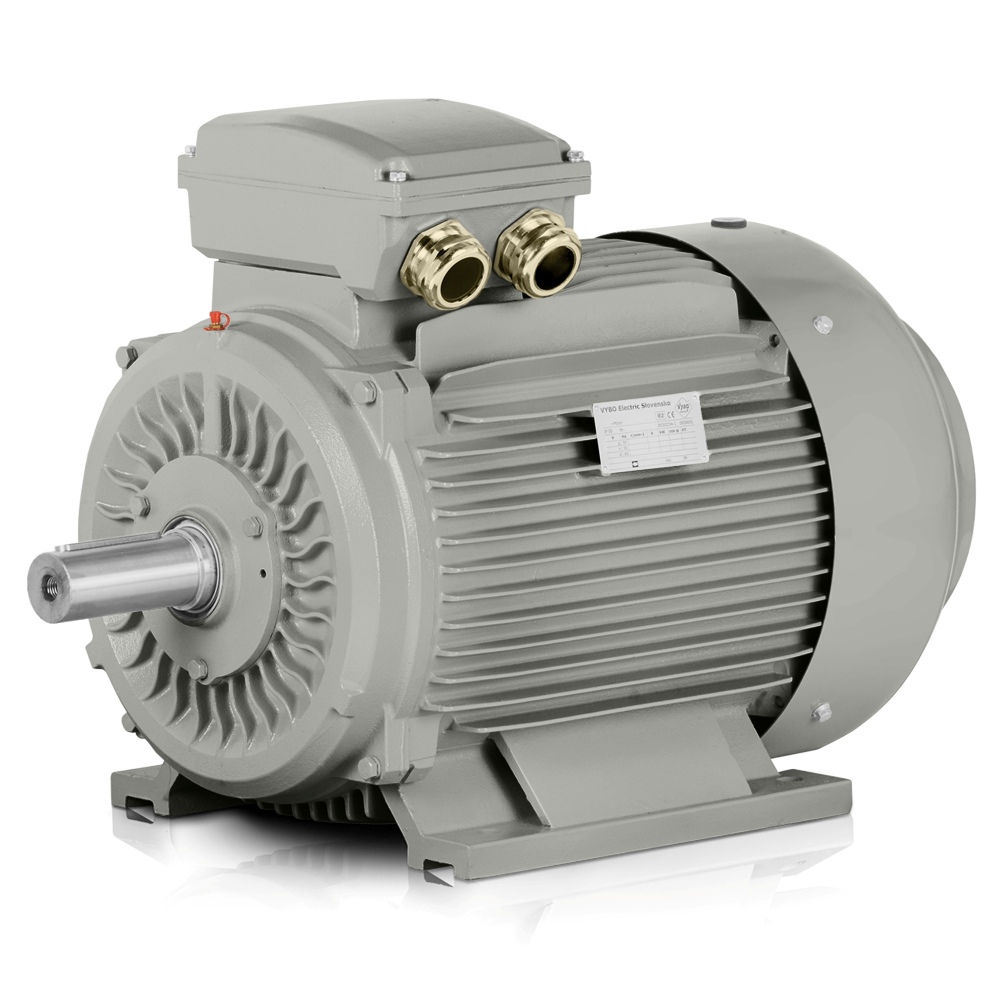

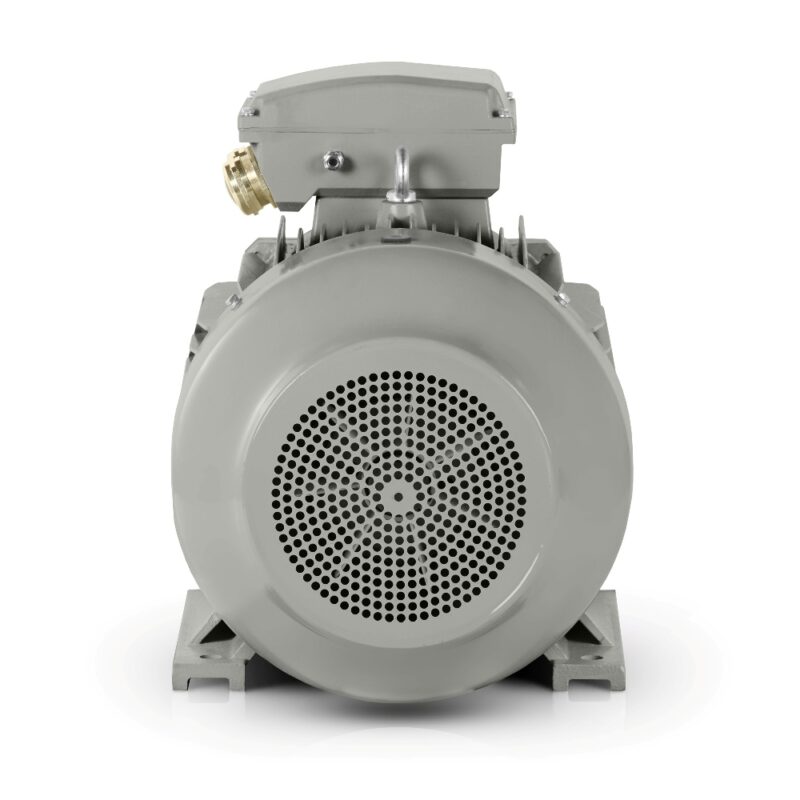

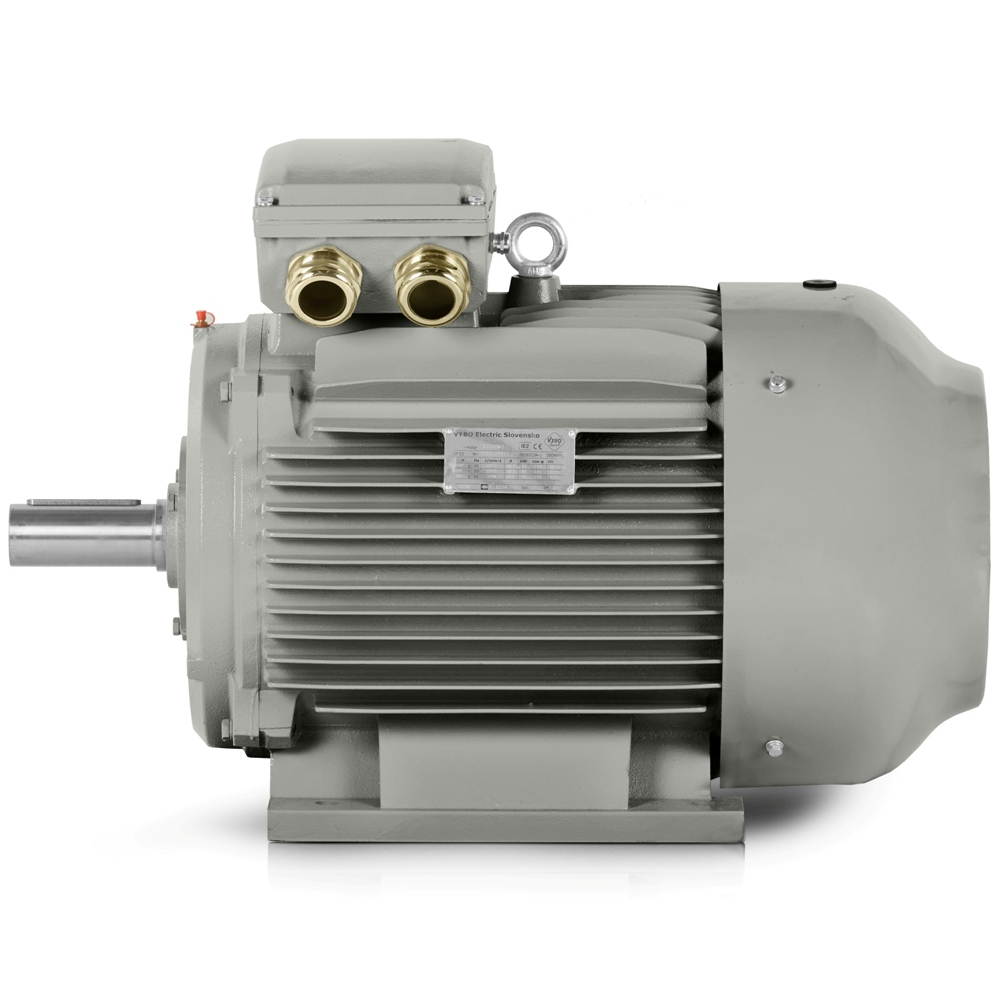

Robust støpejernsramme for mindre teknologiske enheter
Den robuste støpejernsrammen med forsterkede lagerskjold i støpejern og forsterkede støpejernsføtter bidrar til å ta opp belastninger fra hyppige starter, vibrasjoner og langvarig drift på en produksjonslinje. En emballasjevekt på 184 kg og et rotor-treghetsmoment på 0.089 kg/m² er verdier som støtter stabil drift i maskiner der presis kraftoverføring er viktig.
ISO-sertifikater inngår i standard leveranseverifisering for mange innkjøps- og tekniske avdelinger, særlig når motoren er beregnet for en linje der sikkerhet, repeterbarhet og tydelige servicekrav er viktige. Et støynivå på 83 dB(A) ligger innenfor et område som kan håndteres i industrielt miljø uten unødig å komplisere hallens akustiske utforming.
Dimensjoner og lagre for installasjon uten forsinkelser
Installasjonsdisiplin er også viktig i trange maskinkapslinger og kompakte enheter. Emballasjemål på 802*447*576 mm forenkler logistikk og lagring, mens kabelgjennomføringer 2-M40X1.5 støtter praktisk kabelføring på begrenset plass. Både DE-lager 6311-C3 og NDE-lager 6311-C3 er valgt for lengre levetid under stabile aksiale og radiale belastninger.
8 bruksområder for produksjon og teknologisk bruk
I praksis er denne trefasede elektriske motoren spesielt egnet for følgende enheter:
- drift av transportbånd i emballeringslinjer,
- blandere for kjemiske doseringssystemer og doseringssystemer for næringsmidler,
- prosessvannspumper i behandlingsanlegg,
- vifter og avtrekksenheter i lakkeringsverksteder,
- kompressorenheter i mindre trykkluftsystemer for verksteder,
- knusere og matere i resirkuleringslinjer,
- opp- og avrullingsstasjoner i materialbehandling,
- slipe- og skjæreenheter i OEM-maskiner.
Driftsytelse for daglige belastninger
En elektrisk motor på 3000 o/min som er konstruert på denne måten, er fornuftig der rask drift, repeterbar start og lang levetid kreves samtidig. Hvis du trenger en motor til en monteringslinje, maskin eller mindre teknologisk enhet, bestill 3LC-180M-2 i god tid for å redusere driftsstans og opprettholde jevn produksjon.
