Elektrisk motor 2,2 kW, 2855 o/min, 400 V, 1AL-90L-2

Elektrisk motor 1AL-90L-2 2,2 kW for teknologi der hastighet, stabilitet og robust utførelse er avgjørende

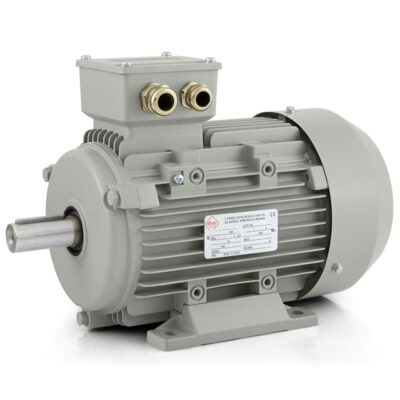

Den elektriske motoren 1AL-90L-2 fra VYBO Electric er en trefaset asynkronmotor for industrielt utstyr som trenger rask drift, pålitelig arbeidsrytme og en kompakt konstruksjon klar for daglig bruk. Effekten på 2,2 kW, den 2-polede konstruksjonen og nominelt turtall på 2855 o/min ved en frekvens på 50 Hz gjør modellen til et svært interessant valg for dynamisk teknologi der driften forventes å reagere raskt og arbeide stabilt gjennom hele prosessen. Nominell spenning på 230/400 V og trekant/stjerne-kobling gjør den enkel å integrere i standard trefasesystemer.

Rammestørrelse 90 gir en utmerket balanse mellom dimensjoner og arbeidskapasitet. I praksis betyr dette at motoren også passer godt i plassbesparende utstyr, samtidig som den gir et effektnivå som egner seg til regelmessig og langvarig drift. Særlig i denne kategorien er det viktig at driften håndterer daglig belastning uten svingninger, går jevnt og ikke kompromisser med robustheten. 1AL-90L-2-modellen oppfyller disse kravene i en utførelse som er klar for reelle industrielle forhold.

En høyhastighetsmotor som passer moderne produksjon

En motor med et turtall på 2855 o/min passer der teknologien trenger rask mekanisk respons og jevn energioverføring. I utstyr med høyere arbeidstempo er hastighet og stabilitet i driften ofte en viktig del av den samlede produktiviteten. 1AL-90L-2-modellen fungerer derfor godt i prosesser som kombinerer transport, avsug, dosering, blanding eller materialflytting i en regelmessig rytme.

I industriell praksis brukes denne motoren i transportsystemer, materialmatere, pakkelinjer, etiketteringsmoduler, doseringsstasjoner, fyllestasjoner, vifteenheter, avsugsenheter, sirkulasjonspumper, blandere med lett til middels belastning, håndteringsstasjoner, monteringslinjer og tekniske serviceenheter. Egenskapene passer der det forventes stabil ytelse, overbevisende oppstart og pålitelighet i regelmessig arbeid med gjentatte sykluser.

Elektriske data og startegenskaper

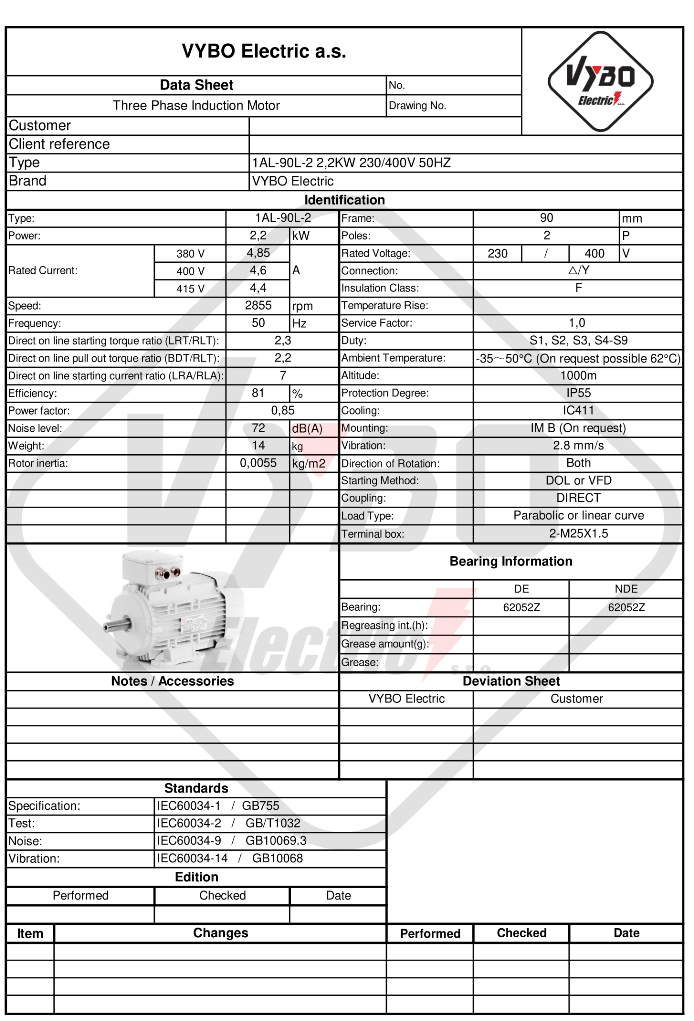

1AL-90L-2-modellen arbeider med en effektfaktor på 0,85 og en virkningsgrad på 81 %, noe som tilsvarer en effektklasse der motoren allerede utgjør en viktig del av den teknologiske prosessen. Nominell strøm er 8,0 A ved 230 V og 4,6 A ved 400 V, noe som gir et pålitelig grunnlag for korrekt elektrisk dimensjonering og valg av egnede komponenter i systemet. Ved konstruksjon av utstyret er dette data som bidrar til presis dimensjonering av både strømforsyning og beskyttelse.

Motorens oppførsel ved oppstart er også viktig. Et startmomentforhold på 2,3, et maksimalt momentforhold på 2,2 og et startstrømforhold på 7 skaper et solid grunnlag for teknologi som starter regelmessig eller arbeider under skiftende belastning. I drift gir dette større sikkerhet ved overgang til arbeidstilstand og roligere oppførsel i hele drivseksjonen.

Driftsformer som samsvarer med reell bruk

Motoren er egnet for S1, S2, S3 og S4-S9, slik at den kan brukes både i kontinuerlig drift og i prosesser med intermitterende eller syklisk bruk. Servicefaktoren på 1,0 tilsvarer nominelle driftsforhold, og belastningstypen med parabolsk eller lineær belastningskarakteristikk utvider bruksområdet i utstyr med ulike mekaniske motstandsprofiler. Dette er viktig i moderne produksjon, der en motor ofte ikke arbeider i bare én konstant modus, men reagerer på linjens tempo og karakteren til den konkrete prosessen.

I utstyr som kombinerer flere arbeidstrinn i løpet av ett skift, er denne typen driftsmessig allsidighet en stor fordel. Driften trenger ikke være begrenset til én belastningstype og tilpasser seg bedre den reelle produksjonsrytmen.

Robust konstruksjon for daglige arbeidsmiljøer

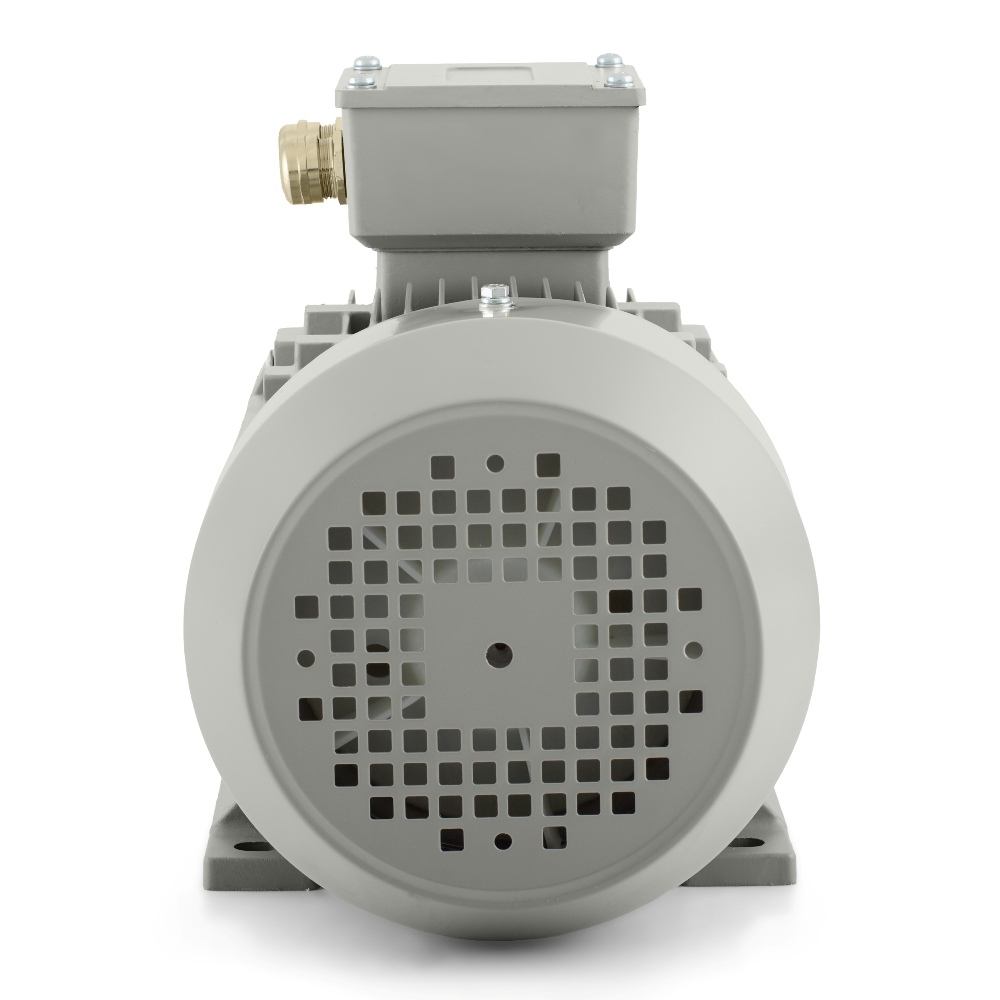

Den elektriske motoren 1AL-90L-2 har IP55-beskyttelse mot støv og vannstråler. I industrimiljø er dette en svært praktisk egenskap, fordi motoren er klar for vanlige produksjonsforhold, tekniske rom og drift med høyere påvirkning fra omgivelsene. Kjølemetoden IC411 bidrar til stabile termiske forhold ved lengre drift. Isolasjonsklasse F og temperaturstigning B fullfører det tekniske grunnlaget for pålitelig daglig bruk.

Jevn drift støttes av en vibrasjonshastighet på 2,8 mm/s i klasse A og et støynivå på 72 dB(A). Motoren kan rotere i begge retninger, noe som gjør den lettere å bruke i universelle mekanismer og løsninger med reversering. Balanseringen utføres med halv kile. På både DE- og NDE-siden brukes lagre 6205-2Z, og smøringen skjer med litiumbasert fett nr. 2, noe som bidrar til stabil mekanisk oppførsel ved langvarig drift.

1AL OPTIMAL som fordel ved montering og valg av utførelse

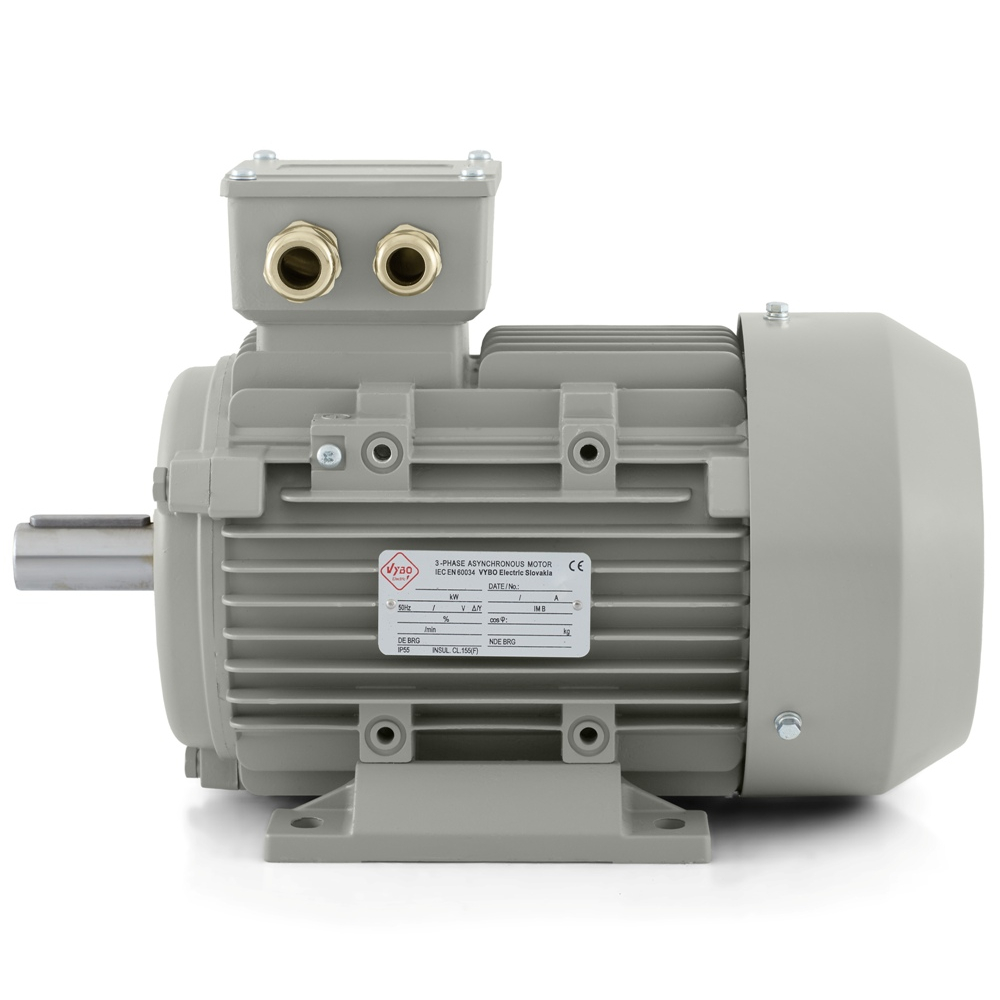

Modellen er en del av 1AL OPTIMAL-serien, som er kjent for svært godt forhold mellom pris og ytelse, utprøvd kvalitet og bred kompatibilitet i industrielle anvendelser. Serien er tilgjengelig i monteringsutførelsene IM B3, IM B35, IM B5, IM B14 og IM B34, noe som gir større frihet ved maskinkonstruksjon og utskifting av drivsystem. Praktiske fordeler omfatter også kompatible føtter, en forsterket koblingsboks, forbedret IP55-beskyttelse av koblingsboksdekselet, et viftedeksel i stål og en ramme konstruert for effektiv kjøling.

Motoren er utstyrt med kabelgjennomføringer 2-M25X1.5. Emballasjemål på 380 × 210 × 270 mm, emballert vekt på 14 kg og rotorinerti på 0,0055 kg·m² fullfører det praktiske bildet av håndtering og driftsadferd. Motoren er egnet for DOL-start og, avhengig av teknologiens krav, også for styring via en frekvensomformer eller mykstarter. 1AL-90L-2 er dermed en pålitelig drift for utstyr der hastighet, robusthet og beredskap for intensiv daglig bruk kombineres.
