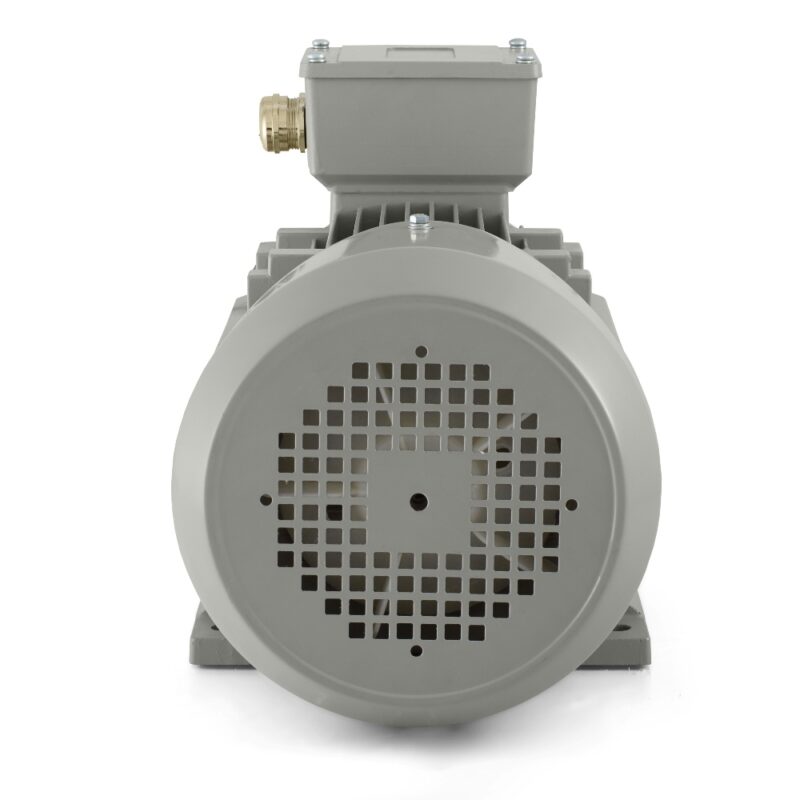

Elektrisk motor 2,2 kW, 1420 o/min, 400 V, 1AL-100L1-4

Når en produksjonsenhet trenger en stabil drivenhet uten unødvendige kompromisser

I teknologi der materiale transporteres jevnt, doseres med regelmessige intervaller eller blandes kontinuerlig, kan drivenheten ikke lenger bare være et tilbehør til enheten. Den må arbeide pålitelig, håndtere langvarig belastning og samtidig kunne integreres problemfritt i maskinkonstruksjonen. Elektrisk motor 1AL-100L1-4 fra serien 1AL OPTIMAL er en trefaset asynkron elektrisk motor med en effekt på 2,2 kW, nominell spenning på 230/400 V, kobling Delta/Y og nominelt turtall på 1420 o/min ved en frekvens på 50 Hz. Den er utført som 4-polet, og byggestørrelsen på 100 mm, altså en akselhøyde på 100 mm, gir et solid grunnlag for maskiner der drivenheten allerede bærer en regelmessig arbeidsbelastning og samtidig forblir rimelig kompakt ved installasjon.

Modellen brukes naturlig i transportlinjer, pakke- og fyllelinjer, doseringsenheter, blandeanlegg, viftesystemer, pumpemoduler, sorteringsstasjoner, matemekanismer, håndteringsutstyr, lukketeknologi, gjenvinningslinjer og ulike automatiserte produksjonsenheter. I slike prosesser er det viktig at motoren opprettholder stabil drift, støtter utstyrets regelmessige syklus og ikke tilfører unødvendige forstyrrelser i det mekaniske systemet.

Et effektnivå som allerede spiller en konkret rolle i maskinen

2,2 kW er effektnivået der motoren vanligvis blir en fullverdig drivdel av en teknologisk enhet. Merkestrømmen er 8,40 A ved 230 V og 4,83 A ved 400 V, noe som gir et klart grunnlag for korrekt elektrisk integrering i et industrisystem. En virkningsgrad på 81 % og en effektfaktor på 0,81 støtter balansert drift i maskiner som arbeider regelmessig gjennom hele skiftet eller kobles inn gjentatte ganger i produksjonssyklusen. Nominelt turtall på 1420 o/min passer der det kreves en pålitelig mekanisk overføring uten et altfor aggressivt driftsforløp.

Ved start har motoren et startmomentforhold på 2,3, et maksimalt momentforhold på 2,3 og et startstrømforhold på 7. I drift betyr dette et solid grunnlag for teknologi der drivenheten startes gjentatte ganger, overfører en regelmessig belastning og må reagere forutsigbart. Belastningstypen med parabolsk eller lineær belastningskarakteristikk utvider bruken med vifter, pumper og mekanismer der motstanden endres avhengig av arbeidsprosessens fase. Rotorens treghetsmoment på 0,0054 kg·m² støtter også en balansert respons i linjer med batchdrift, korte overføringer eller gjentatte arbeidssteg.

I industriell drift er robusthet viktigere enn teori

I produksjonshaller, ved materialhåndtering eller i tekniske rom utsettes motoren ofte for støv, høyere temperaturer og langvarig belastning. Elektrisk motor 1AL-100L1-4 har kapslingsgrad IP55, som bidrar til å beskytte innvendige deler mot støv og vannsprut. I pakketeknologi, pumpeenheter, transportører eller luftbehandlingsmoduler er dette en viktig del av pålitelig drift. Stabile termiske forhold opprettholdes av IC411-kjøling, som støtter pålitelig drift også under langvarig belastning.

Motoren bruker isolasjonsklasse F og temperaturstigningsklasse B. Den er beregnet for omgivelsestemperaturer opptil +65 °C og installasjonshøyder opptil 1000 m. Servicefaktor 1,0 sammen med driftsformene S1, S2, S3, S4-S9 gjør det mulig å bruke motoren både i kontinuerlig drift og i periodiske prosesser. Dette er særlig viktig i anlegg der én maskin starter flere ganger i timen mens en annen går i lange perioder uten avbrudd. Et støynivå på 64 dB(A) og vibrasjon på 2,8 mm/s i klasse A støtter et rolig mekanisk forløp og bidrar til å opprettholde stabiliteten i hele enheten.

Mekanisk pålitelighet ved montering og drift

På både DE- og NDE-siden er det montert 6206-2Z-lagre. Smøringen skjer med litiumbasert fett nr. 2 i riktig temperaturklasse. Balansering med halv kile er viktig ved montering av remskiver, koblinger og andre kraftoverføringselementer der jevn gange og pålitelig mekanisk forbindelse er viktig. Motoren kan rotere i begge retninger, noe som gjør den enklere å bruke i reverserende mekanismer, toveis mating og teknologiske enheter der retningen endres etter prosessfasen.

Motoren er egnet for DOL-start, styring med frekvensomformer og for mykstarter. Kombinasjonen gir frihet ved utforming av drivenheten, enten det gjelder enkel direkte start eller en mykere oppkjøring og bedre tilpasning av driftsregimet til det konkrete utstyret. For elektrisk tilkobling er det klargjort 2-M25X1.5 kabelgjennomføringer. Emballasjemålene på 405 × 230 × 295 mm og emballasjevekten på 23 kg bidrar også til enklere lagring, transport og servicehåndtering.

1AL OPTIMAL som en velprøvd løsning i industrien

Serien 1AL OPTIMAL er en av VYBO Electrics bestselgende serier, med mer enn 30 000 installerte enheter i industrien. Serien 1AL OPTIMAL er blant de mest solgte elektriske motorene fra VYBO Electric og har mer enn 30 000 installerte enheter i industrien. Det er lavspenningsmotorer i aluminiumshus for standard og krevende drift, med svært godt forhold mellom pris og ytelse og dokumentert pålitelighet. Praktisk verdi i daglig bruk gis også av en forsterket koblingsboks, gjennomarbeidet IP55-beskyttelse av koblingsboksen, en viftekappe i stål og kompatible føtter. Ved installasjon kan utførelsene IM B3, IM B35, IM B5, IM B14, IM B34 brukes. Elektrisk motor 1AL-100L1-4 er dermed en pålitelig drivenhet for virksomheter som trenger 2,2 kW effekt, byggestørrelse 100 mm og et stabilt teknisk grunnlag for daglig industriarbeid.
