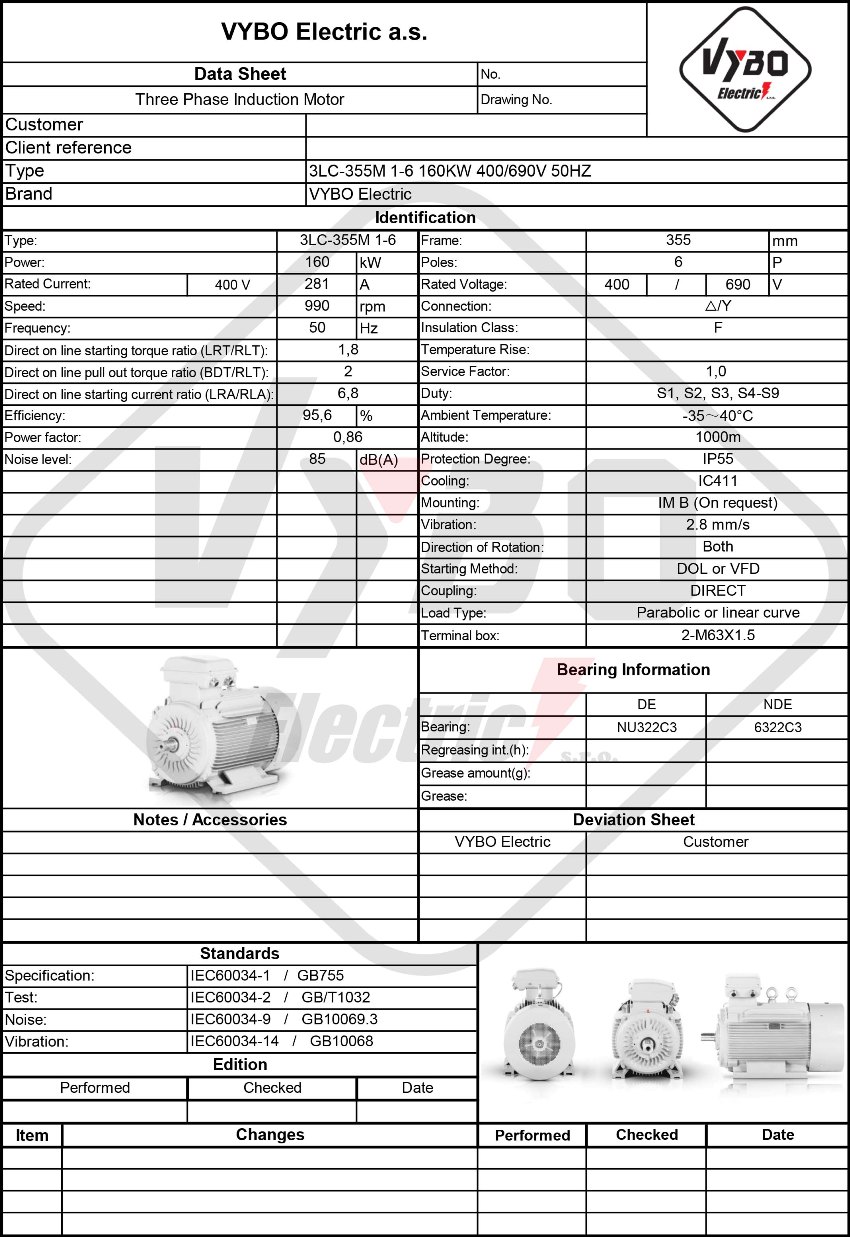

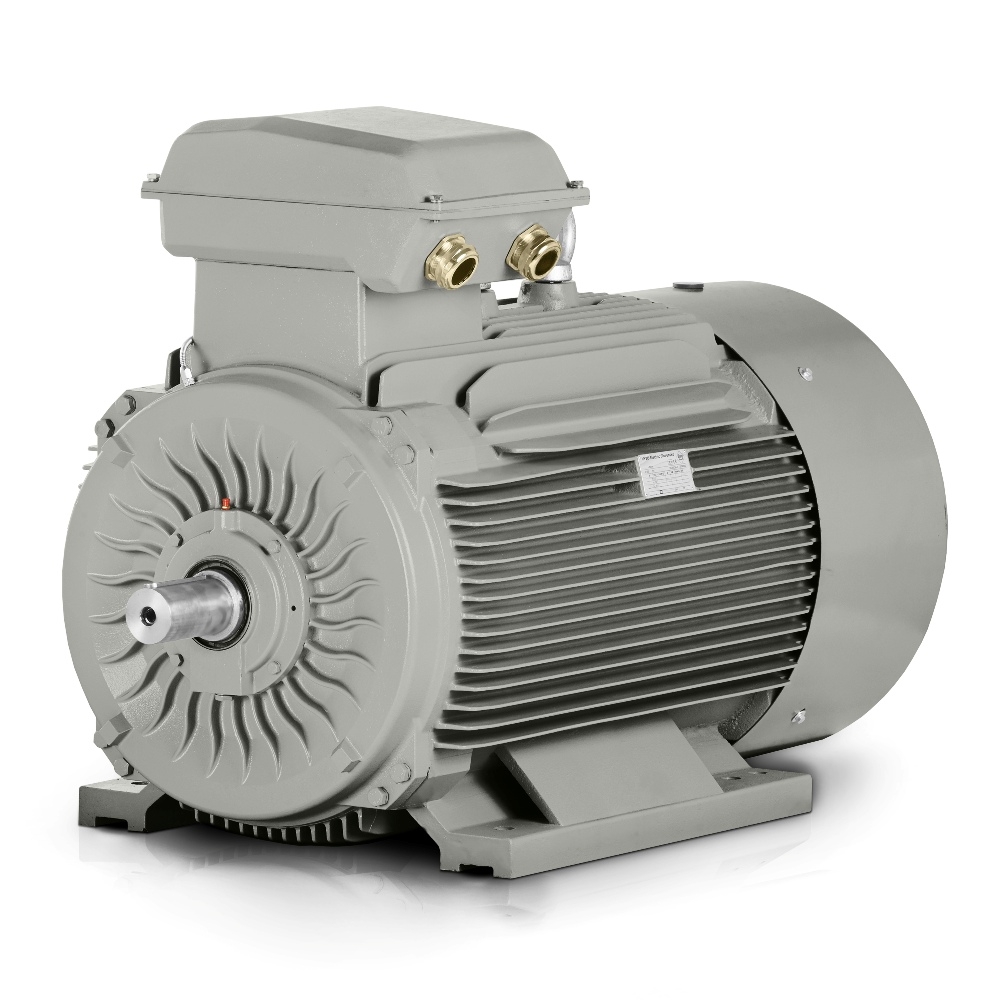

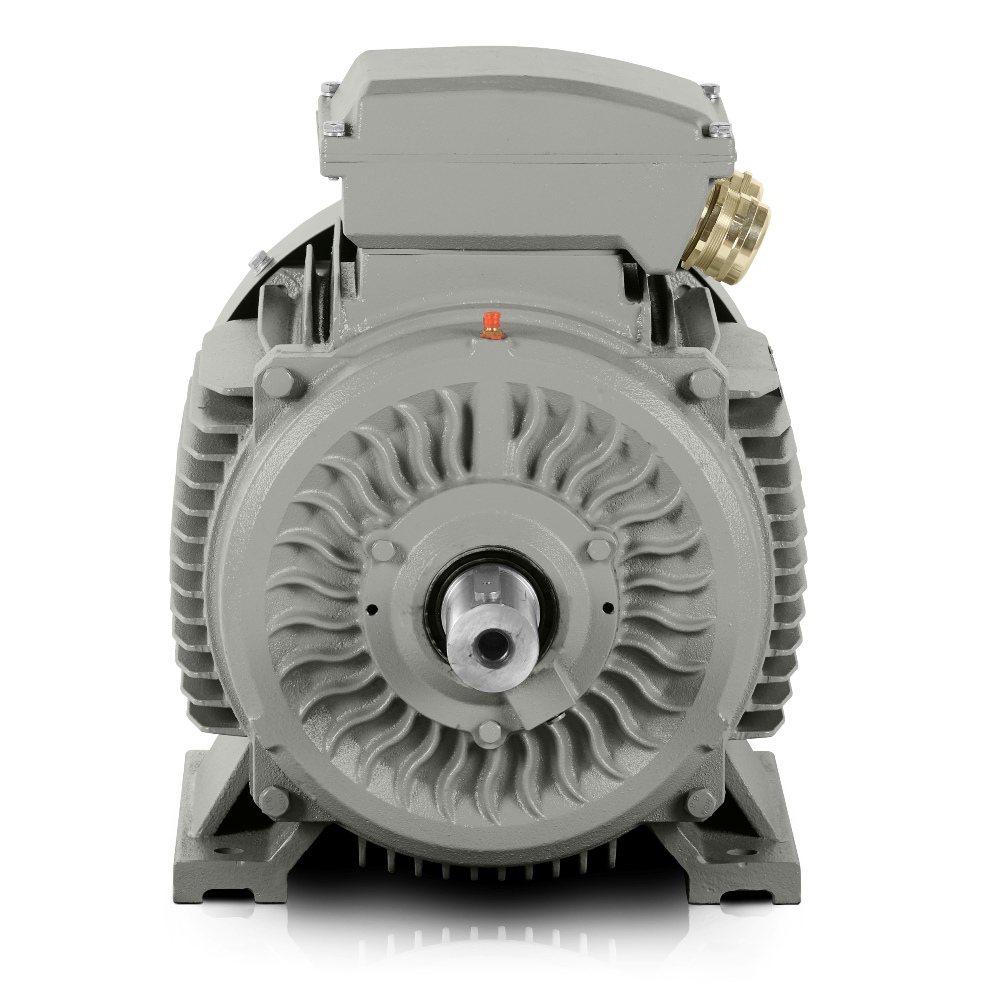

Trefaset elektrisk motor: 3LC-355M1-6, 160 kW
| Grunnleggende tekniske data | |
| Motortype | 3LC-355M1-6 |
| Nominell effekt (kW) | 160 |
| Rammestørrelse (mm) | 355 |
| Antall poler | 6 |
| Nominelt turtall (o/min) | 990 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 281 |
| Nominell strøm 690 V (A) | 162,90 |
| Virkningsgrad ved 100 % belastning (%) | 95,6 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 1,8 |
| Forhold for maksimalt moment (BDT/RLT) | 2 |
| Forhold for startstrøm (LRA/RLA) | 6,8 |
| Rotorens treghetsmoment (kg·m²) | 10,5925 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 1607*822*1161 |
| Pakkevekt (kg) | 1502 |
| Lagre og smøring | |
| DE/NDE-lagre | 6322-C3/6322-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Konstruksjonen av 3LC PRO-motoren, modell 3LC-355M1-6, gir industrivirksomheter mulighet til å redusere driftskostnadene samtidig som investeringens langsiktige verdi bevares. Denne 6-polede elektriske motoren er konstruert for bruksområder der stabil trekkraft, moderat hastighet og pålitelig drift gjennom lange produksjonssykluser er viktig. I praksis betyr dette mindre unødvendig nedetid, bedre energiutnyttelse og enklere integrasjon i eksisterende drivsystemer.
IE3-effektivitetsklassen reduserer energibehovet ved normal belastning og hjelper med å holde forbruket under kontroll også ved flerskiftsdrift. Med en effekt på 160 kW og en 400/690 V-forsyning får operatørene en løsning som håndterer jevn belastning uten å komplisere tavledesign eller dimensjonering av vern unødvendig. For maskiningeniører og konstruktører er det nominelle turtallet på 990 o/min også viktig fordi det passer drivenheter der høyere dreiemoment kreves fremfor høy hastighet.
6-polet elektrisk motor for stabilt dreiemoment i kontinuerlig drift
Seks poler gir denne elektriske motoren egenskaper som passer bruksområder der myk start og fornuftig driftsdynamikk er nødvendig. Med nominell strøm på △ 400V 281 A og Y 690V 162.9 A kan motoren integreres i systemer med nøyaktig dimensjonert start, mens startstrømforholdet på 6.8 støtter utformingen av verneutstyr og startkretser. Et startmomentforhold på 1.8 og et maksimalt momentforhold på 2 er praktiske for drivenheter som ikke må bli unødvendig ustabile under start.
En effektfaktor på 0.86 hjelper ved dimensjonering av forsyningen og skaper sammen med en virkningsgrad på 95.6% gode forhold for økonomisk drift i utstyr der motoren går mange timer hver dag. Et støynivå på 85 dB(A) bør tas hensyn til ved installasjon av motoren i produksjonshaller, særlig der området rundt inngår i operatørruter eller planlagte vedlikeholdsområder. Denne løsningen passer bruksområder som trenger en pålitelig trefaset elektrisk motor for langvarig belastning.

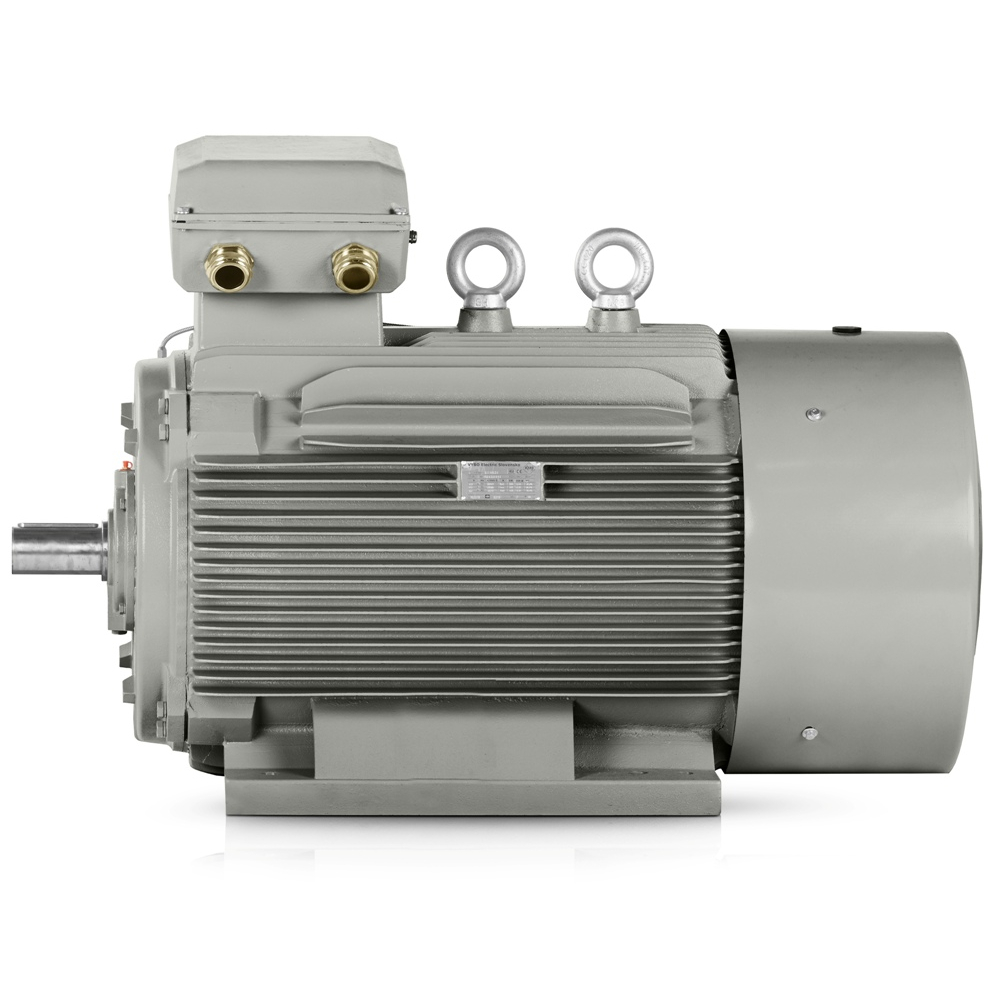

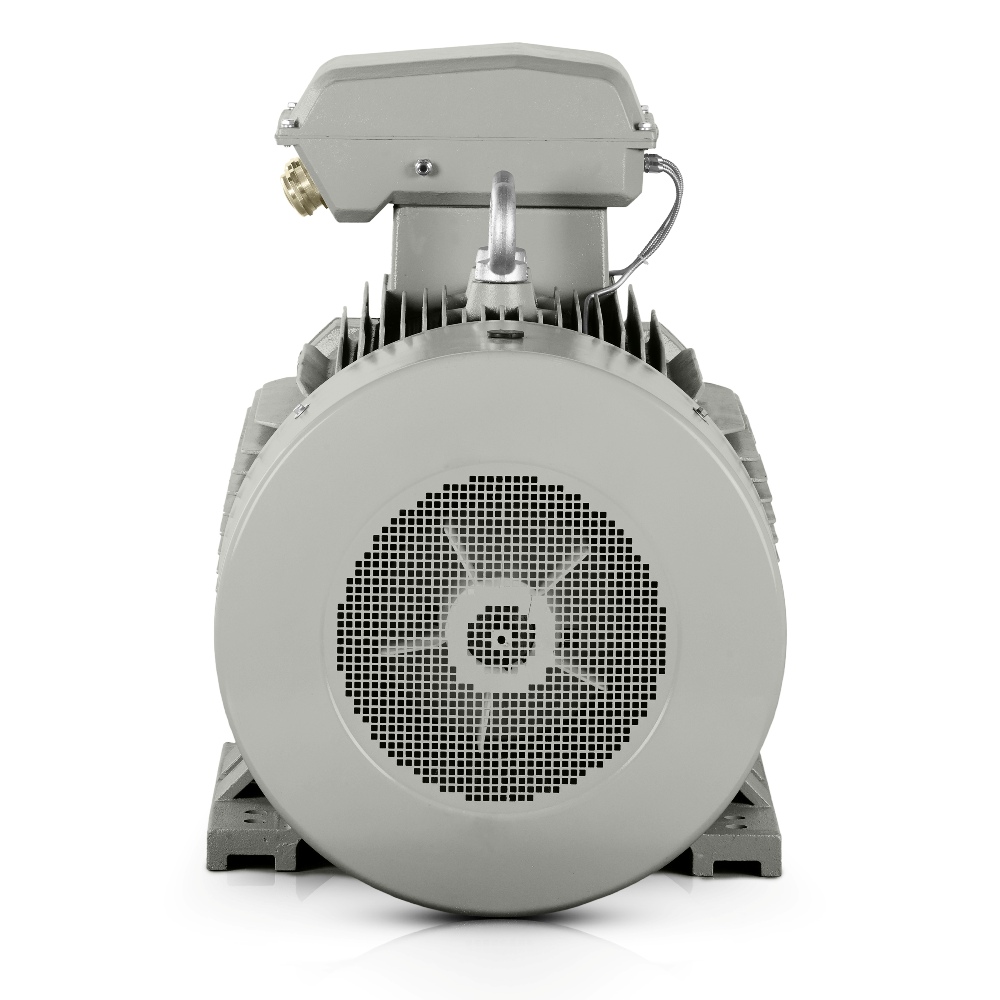

Robust støpejernsramme øker motstanden mot vibrasjoner og varme
Den robuste støpejernsrammen er spesielt viktig i denne modellen når motoren arbeider under økt mekanisk belastning og i et miljø påvirket av vibrasjoner fra annet utstyr. Forsterkede lagerskjold i støpejern og forsterkede støpejernsføtter forbedrer monteringsstivheten, noe som er gunstig for presis oppretting med pumper, girkasser eller vifter. For vedlikeholdsteam betyr dette mindre risiko for uønsket bevegelse under installasjonen og bedre forhold for lang levetid på lagrene.
DE-lager 6322-C3 og NDE-lager 6322-C3 støtter stabil drift i kontinuerlig tjeneste. Rotorinerti på 10.593 kg/m² gir konstruktører en viktig verdi for beregning av systemets akselerasjon og riktig innstilling av styringen når motoren arbeider med en større mekanisk belastning. I dette segmentet viser også en industriell tilnærming seg nyttig, der en 400 V elektrisk motor vurderes ikke bare etter effekt, men også etter hvordan den oppfører seg i den konkrete maskinen.
Parametere som forenkler drivdesign og installasjon
Emballasjemål på 1607*822*1161 mm og en emballasjevekt på 1502 kg må tas hensyn til ved lagerhåndtering og installasjon i teknologien. 2-M63X1.5-kabelforskruningene forenkler utformingen av forsyningen og gir nok plass til fornuftig kabelføring uten improvisasjon på installasjonsstedet. Ved leveranser til mellomstore bedrifter og store fabrikker er det praktisk at motoren leveres med data som støtter rask innarbeiding i prosjektet og reduserer tiden som kreves på stedet.
ISO-sertifikater er et naturlig referansepunkt for denne typen utstyr ved kontroll av produksjonsprosesser og leveransens repeterbarhet. I praksis verdsettes dette av teknologispesialister som må balansere driftssikkerhet, servicetilgjengelighet og dokumentasjonskrav for interne revisjoner.
11 industrielle bruksområder for 3LC PRO i praksis
- Hoveddrift for en båndtransportør som frakter knust grus.
- Drivenhet for en skruetransportør i en silo.
- Direktedrift for en aksialvifte i et lakkeringsanlegg.
- Motor for en sentrifugalpumpe i en kjølekrets.
- Drift for en mikser i et betonganlegg.
- Drivløsning for en råvareknuser i steinbearbeiding.
- Motor for en trommelsikt i en gjenvinningslinje.
- Drift for en kompressorenhet i en industrihall.
- Motor for en ekstruder i polymerbearbeiding.
- Drivenhet for en rullebane i metallbearbeiding.
- Drift for en pumpestasjon som håndterer prosessvann.
3LC PRO for lange sykluser, lavere tap og færre serviceinngrep
I bruksområder der langsiktig motorstabilitet forventes, er det viktig at motoren tar opp belastningen uten unødvendige variasjoner samtidig som overdreven vedlikehold unngås. Derfor passer 3LC PRO for utstyr i kontinuerlig drift der hele effekten på 160 kW brukes og fornuftig driftseffektivitet også er viktig. Med riktig utforming av montering og tilkobling kan denne trefasede elektriske motoren støtte jevn produksjon uten forstyrrende stopp.
For innkjøpsavdelinger og tekniske team er det viktig at dette er en løsning som kan innarbeides i standardiserte prosjekter med en tydelig serviceplan. Hvis du trenger en motor for robust bruk i tungt belastede drivenheter, kontakt oss.
