Trefaset elektrisk motor: 3LC-315L1-4, 160 kW

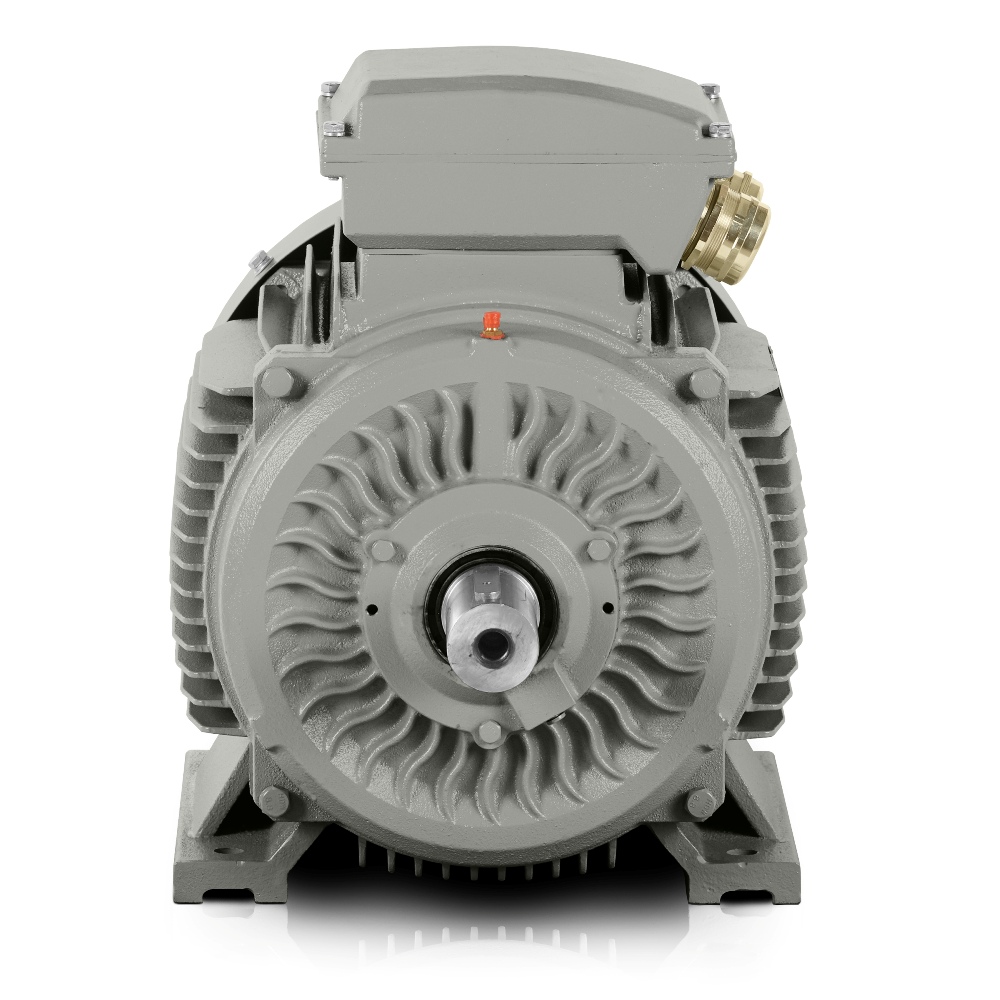

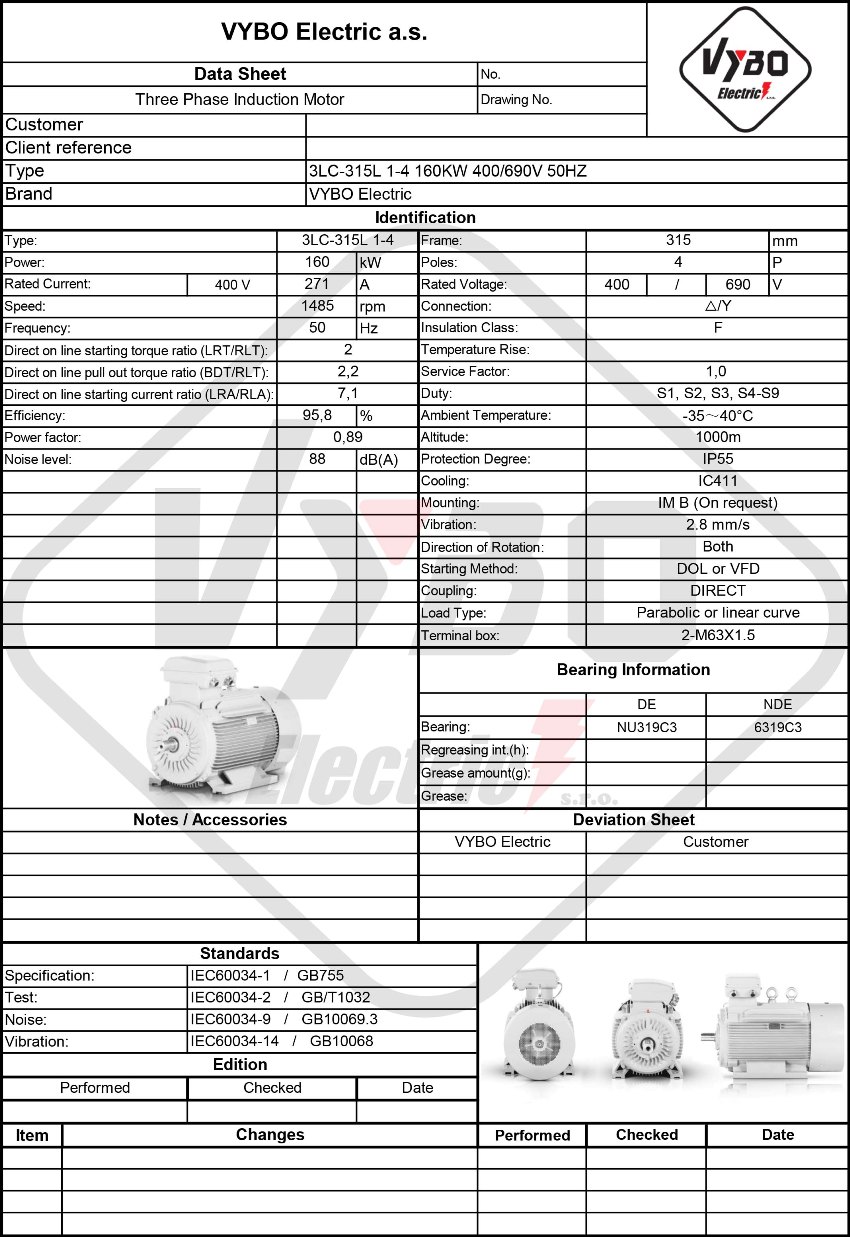

| Grunnleggende tekniske data | |
| Motortype | 3LC-315L1-4 |
| Nominell effekt (kW) | 160 |
| Rammestørrelse (mm) | 315 |
| Antall poler | 4 |
| Nominelt turtall (o/min) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 271 |
| Nominell strøm 690 V (A) | 157,10 |
| Virkningsgrad ved 100 % belastning (%) | 95,8 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,89 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for maksimalt moment (BDT/RLT) | 2,2 |
| Forhold for startstrøm (LRA/RLA) | 7,1 |
| Rotorens treghetsmoment (kg·m²) | 4,605 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 1412*727*1026 |
| Pakkevekt (kg) | 1088 |
| Lagre og smøring | |
| DE/NDE-lagre | 6319-C3/6319-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
En robust støpejernsramme gir denne 1500 o/min elektriske motoren et solid fundament for langvarig drift i fabrikker med flere skift, der vibrasjoner, varme og hyppige starter forventes. Modellen 3LC-315L1-4 kombinerer effektivitet og verdi som mellomstore bedrifter og operatører av store produksjonsenheter setter pris på ved utforming av en ny drivlinje eller utskifting av en eksisterende maskin.
1500 o/min elektrisk motor for stabil drift av produksjonslinjer
Et nominelt turtall på 1485 o/min passer godt til applikasjoner som krever jevn kraftoverføring uten unødvendige svingninger. En trefaset elektrisk motor i denne konstruksjonen støtter pålitelig start av transportører, omrørere og teknologiske enheter i kontinuerlig drift. I praksis betyr dette færre vedlikeholdsinngrep og bedre forutsigbarhet ved planlegging av stopp.
Ved langvarig belastning hjelper også en effektfaktor på 0,89 ved å bidra til mer fornuftig bruk av tilført energi. En IE3-elektrisk motor lønner seg derfor der driftskostnadene overvåkes månedlig og hvert effektivitetspunkt påvirker balansen for hele linjen. Samtidig opprettholder denne 1500 o/min elektriske motoren stabil ytelse også under mer krevende driftsforhold.

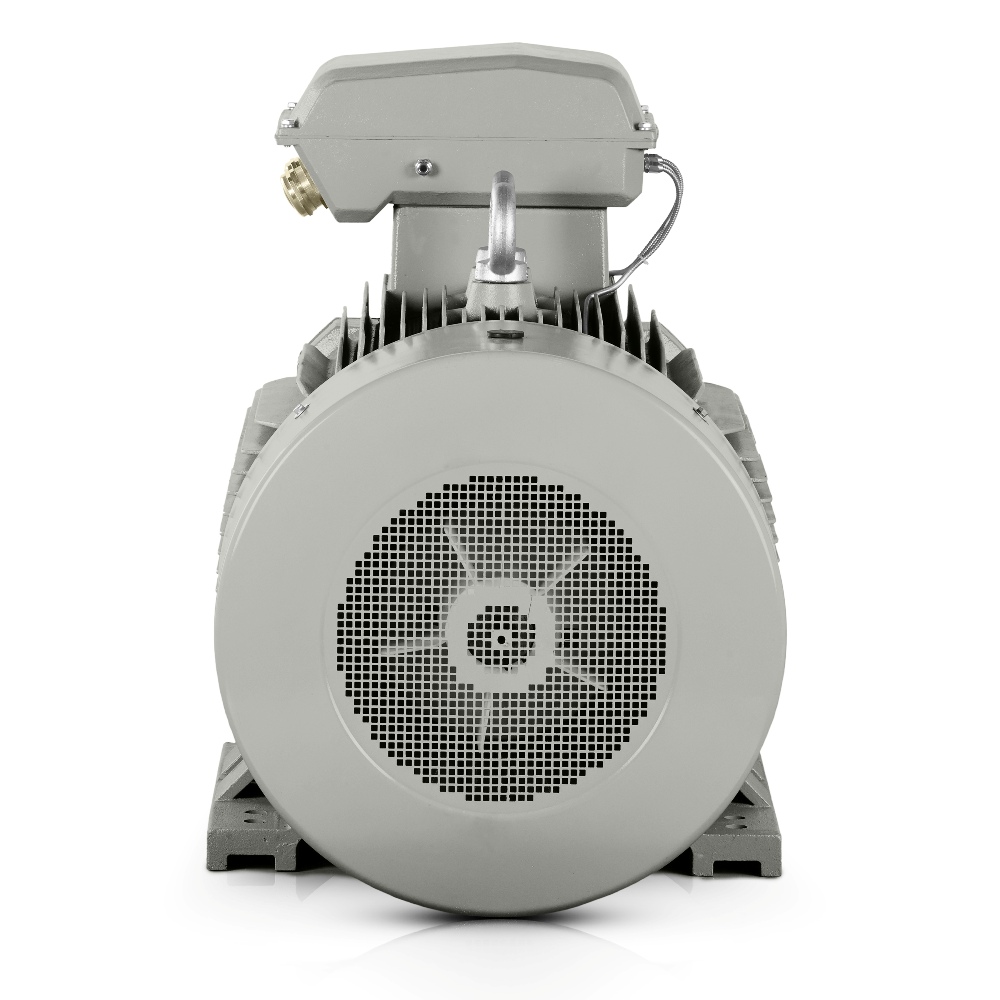

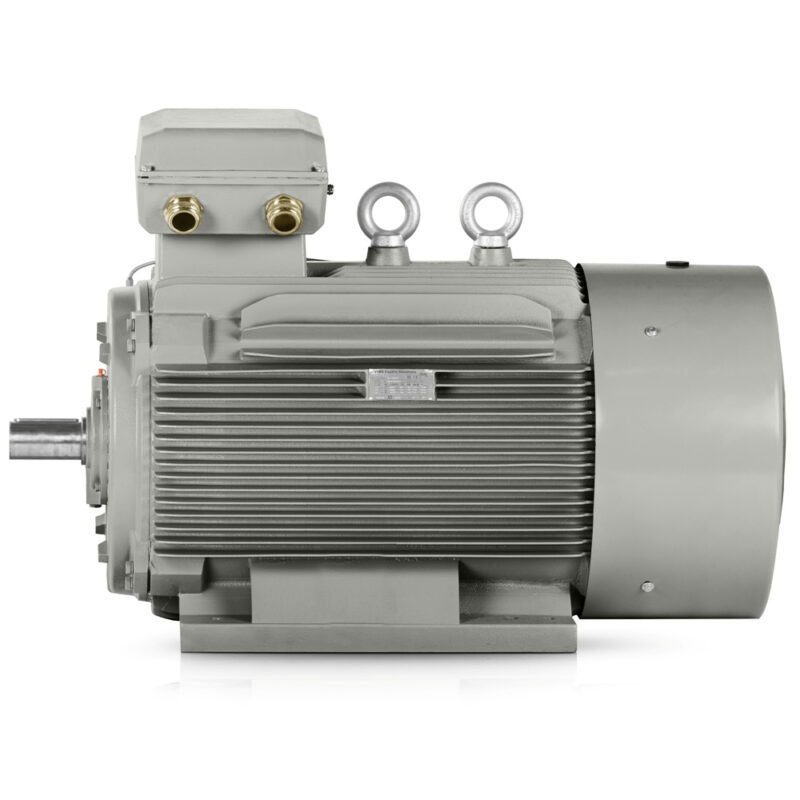

Robust støpejernsramme for drift med vibrasjoner og støtbelastninger
Støpejernsrammen sammen med forsterkede lagerskjold og stive føtter hjelper motoren med å tåle installasjons- og driftskrefter som er vanlige på metallurgiske, bearbeidende og emballerende linjer. Fra et konstruksjonsperspektiv bidrar den robuste kroppen til å dempe overføringen av vibrasjoner til maskinfestet og redusere risikoen for feiljustering ved langvarig drift. Dette er en praktisk fordel særlig i store fabrikker der maskiner startes gjentatte ganger gjennom skiftet.
I drift med høyere mekanisk belastning fungerer også DE-lager 6319-C3 og NDE-lager 6319-C3 godt. Denne oppbygningen bidrar til å holde driften innenfor akseptable toleranser også ved høyere akselbelastninger og reduserer risikoen for for tidlig slitasje. Kombinert med rotorens treghetsmoment på 4,605 kg/m² får operatøren en motor som passer for teknologier der jevn akselerasjon og stabil gange uten uønsket sluring er viktig.
IE3-effektivitetsklassen reduserer presset på driftskostnadene
IE3-effektivitetsklassen gir svært høy effektivitet som særlig merkes i motorer som går mange timer hver dag. Med en effekt på 160 kW og en virkningsgrad på 95,8 % kan denne løsningen redusere energibehovet på lang sikt uten at maskinens driftsrytme må endres. Ingeniører har også nytte av at motoren fortsatt passer til et bredt spekter av applikasjoner og integreres godt i moderniseringsprosjekter for drivsystemer.
En nominell strøm på 271 A ved △ 400 V og 157,1 A ved Y 690 V gir tilstrekkelig fleksibilitet for utforming av koblingsanlegg og dimensjonering av beskyttelsesutstyr. Et startmomentforhold på 2, et maksimalmomentforhold på 2,2 og et startstrømforhold på 7,1 hjelper ved vurdering av starter under belastning, noe som er avgjørende for konstruktører som arbeider med transportører, pumper, kompressorenheter og møller. Kabelgjennomføringer 2-M63X1.5 forenkler tilkoblingen i installasjoner med begrenset plass.
Velprøvd i tusenvis av industrielle installasjoner
Daglig praksis i fabrikker bekrefter at trefasede elektriske motorer i denne klassen brukes i tusenvis av industrielle installasjoner. De driver båndtransportører, båndmatere for bulkmateriale, sentrifugalpumper for kjølevann, vifteenheter, skruekompressorer, blandere for prosessmedier og granuleringslinjer. Denne bredden i bruken viser at motoren kan bygges inn både i nye prosjekter og som erstatning for eksisterende drivenheter uten komplisert tilpasning.
Et støynivå på 88 dB(A) er en verdi som kan tas hensyn til ved utforming av maskinrom og innkapsling. Emballasjemål på 1412*727*1026 mm og en emballert vekt på 1088 kg er viktige for logistikk, plassering og klargjøring av håndteringsutstyr. Hvis du trenger en motor til krevende produksjonsteknologi, bør den bestilles i god tid for å redusere nedetid og holde produksjonsplanen på sporet.
