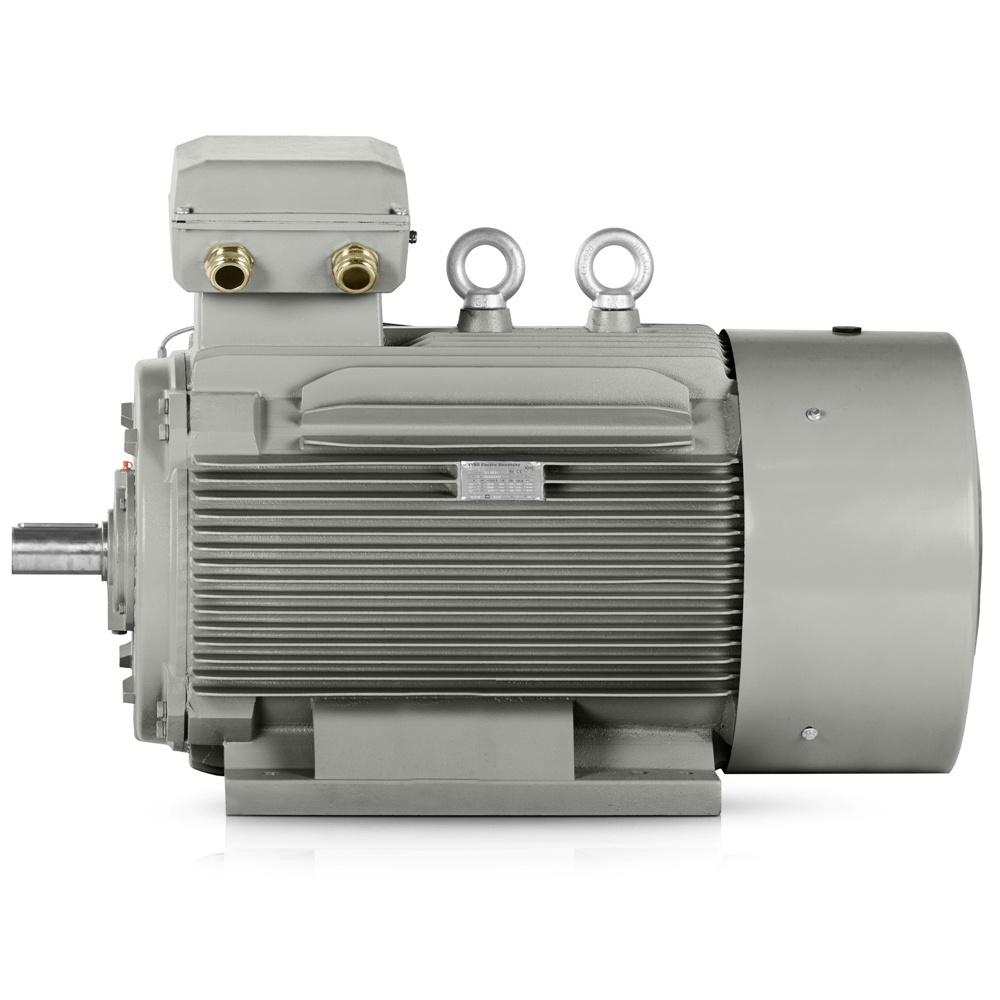

Trefaset elektrisk motor: 3LC-315L1-2, 160 kW

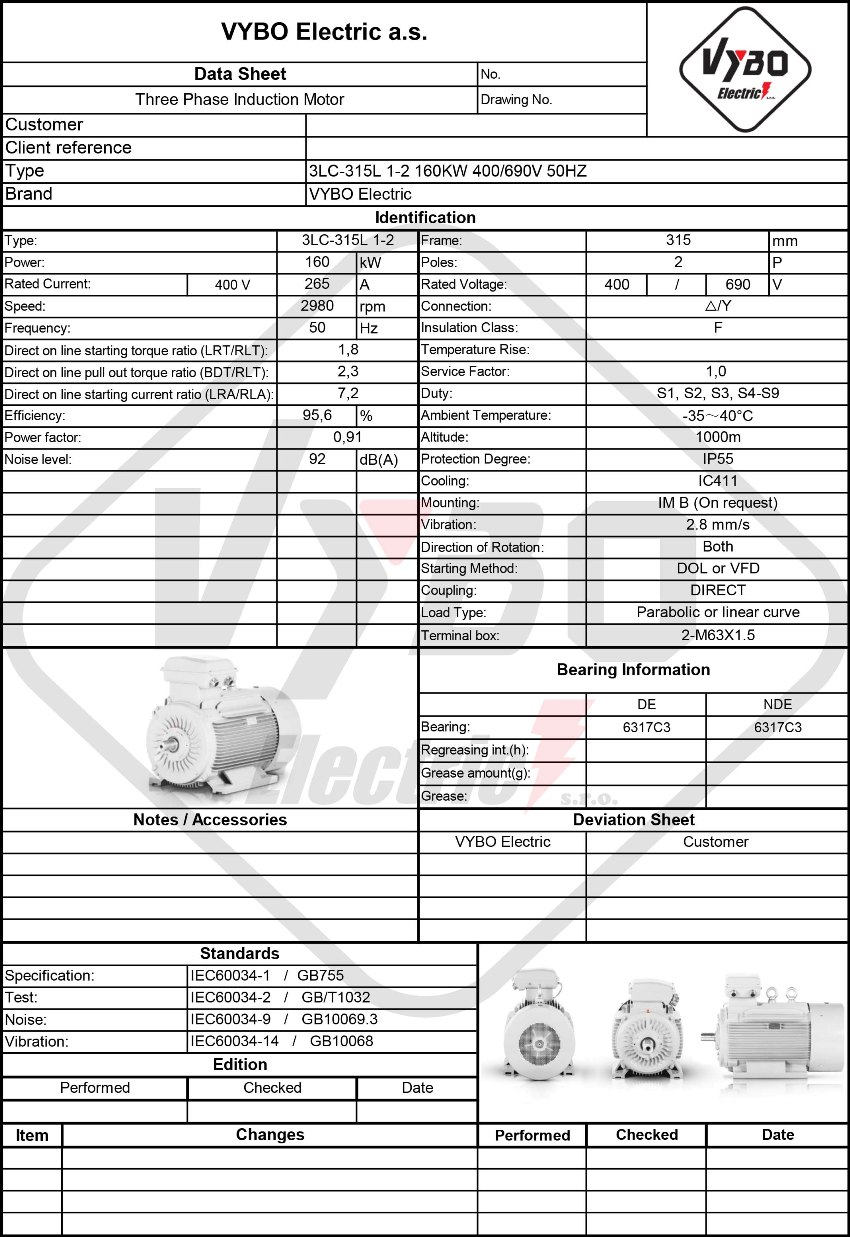

| Grunnleggende tekniske data | |
| Motortype | 3LC-315L1-2 |
| Nominell effekt (kW) | 160 |
| Rammestørrelse (mm) | 315 |
| Antall poler | 2 |
| Nominelt turtall (o/min) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 265 |
| Nominell strøm 690 V (A) | 153,62 |
| Virkningsgrad ved 100 % belastning (%) | 95,6 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,91 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 1,8 |
| Forhold for maksimalt moment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,2 |
| Rotorens treghetsmoment (kg·m²) | 2,394 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |

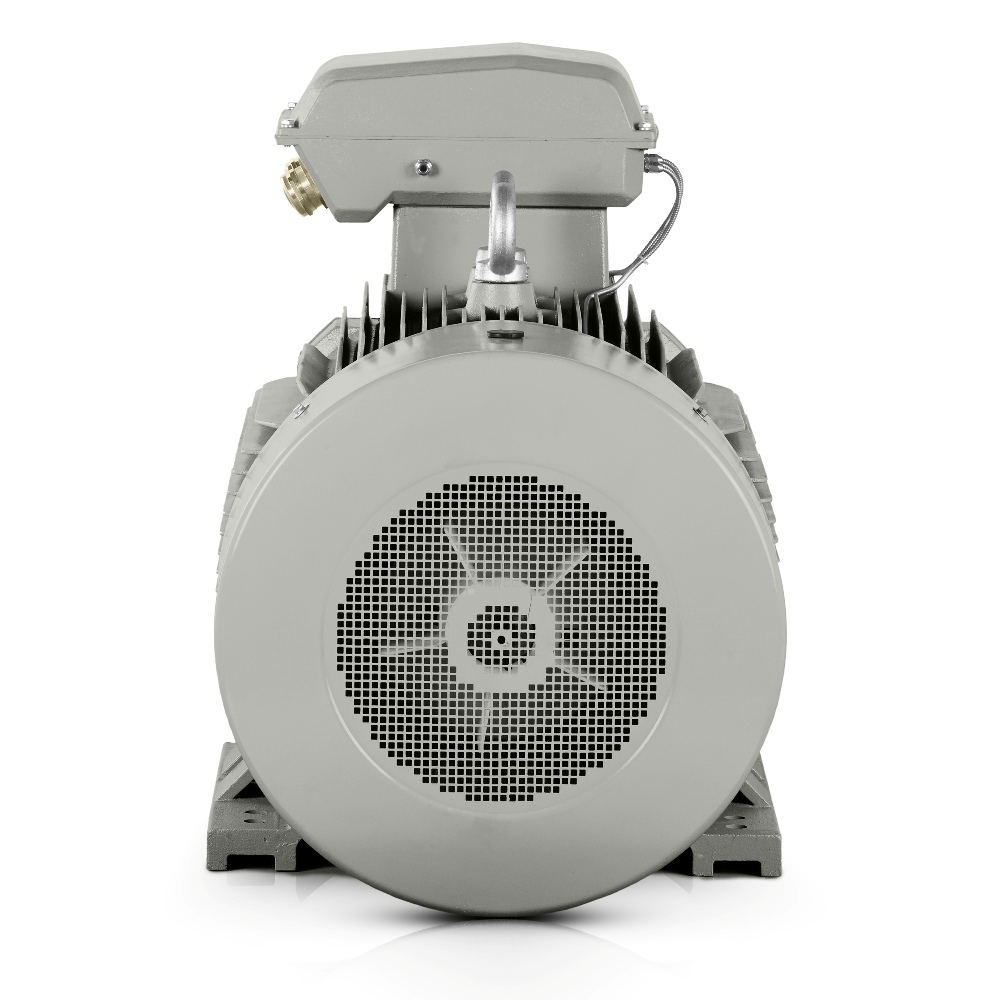

| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 1412*727*1026 |
| Pakkevekt (kg) | 997 |
| Lagre og smøring | |
| DE/NDE-lagre | 6317-C3/6317-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Nøyaktig drift, belastningsreserve og lang levetid danner grunnlaget for verdien som 3LC-315L1-2 tilbyr. Denne 3000 o/min elektriske motoren er konstruert for å levere effektiviteten og verdien til modellen 3LC-315L1-2 i kontinuerlig drift, der stabil ytelse, rimelige driftskostnader og pålitelig start under belastning er avgjørende.
En effekt på 160 kW og et nominelt turtall på 2980 o/min passer godt for drifter som må fungere uten unødvendige avbrudd eller kompromisser i dynamikken. For mellomstore bedrifter, store fabrikker, ingeniører og konstruktører er det viktig at en trefaset elektrisk motor passer inn i eksisterende teknologi uten å skape unødvendige vedlikeholdskrav. Derfor er denne IE3-elektriske motoren verdifull i prosjekter der ikke bare effekt, men også langsiktig driftsatferd overvåkes.
3000 o/min elektrisk motor for drifter med jevn momentoverføring
Et nominelt turtall på 2980 o/min støtter jevn kraftoverføring i applikasjoner som krever stabile driftsegenskaper. Et startmomentforhold på 1.8 og et maksmomentforhold på 2.3 gir nyttig reserve under start og belastningsendringer. Dette er spesielt praktisk der trefasede elektriske motorer brukes i enheter med hyppige starter, periodiske belastninger eller start gjennom en girkasse.

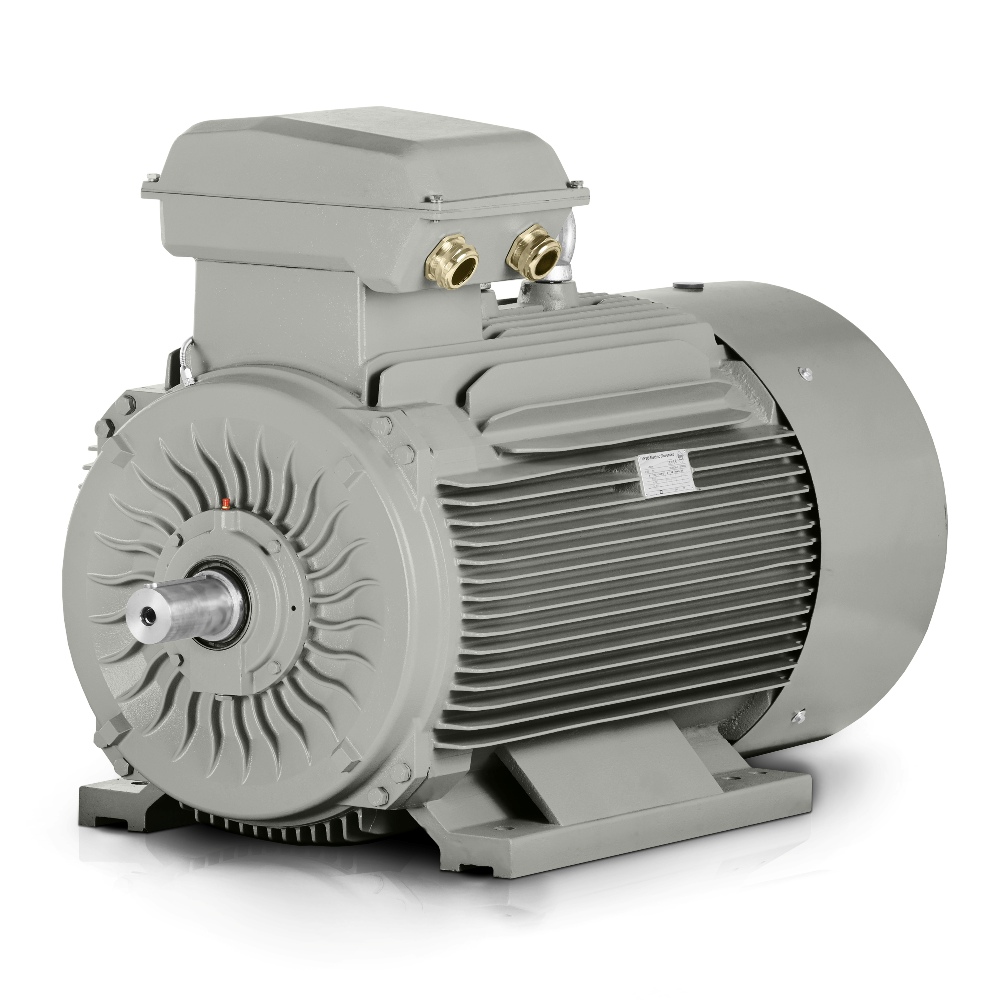

Robust støpejernsramme for drift uten unødvendig nedetid

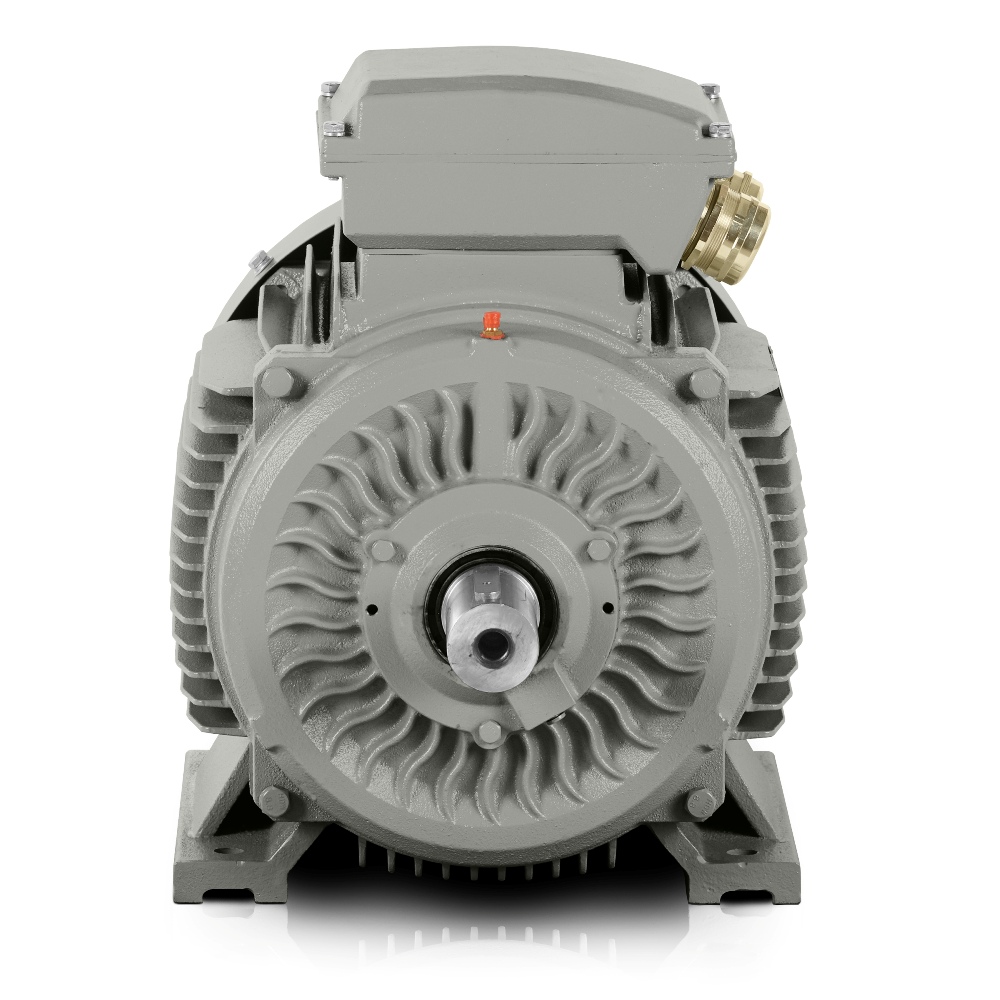

En robust støpejernsramme, forsterkede lagerskjold i støpejern og forsterkede støpejernsføtter øker holdbarheten under installasjon og langvarig belastning. Denne konstruksjonen bidrar til å absorbere vibrasjoner og beskytte lagerarrangementet i miljøer der motoren utsettes for et krevende driftsregime. DE-lager 6317-C3 og NDE-lager 6317-C3 støtter pålitelig drift i applikasjoner som går i regelmessige produksjonssykluser.
I praksis fungerer denne konstruksjonen godt i sementtransportører, miksere, knusere, presser, vifter, pumpestasjoner, ekstruderingslinjer, kompressorer og valsedrifter. I disse applikasjonene er mekanisk pålitelighet og evnen til å tåle lange produksjonsskift uten unødvendige vedlikeholdsinngrep viktig.
IE3-effektivitet for lavere tap i daglig drift
IE3-virkningsgradsklasse – svært høy virkningsgrad støtter mer økonomisk drift under normal belastning og bidrar til å redusere kostnadene der motoren går en stor del av året. Merkestrøm på 265 A ved △ 400V og 153.62 A ved Y 690V sammen med en effektfaktor på 0.91 gir et solid grunnlag for fornuftig dimensjonering av hele driften. For en IE3-elektrisk motor er dette en praktisk fordel som viser seg under lange produksjonssykluser.
Konstruksjon klar for industriell bruk
Et støynivå på 92 dB(A) bør tas i betraktning ved utforming av maskin og innkapsling, selv om det er en standardparameter for denne effektklassen i store industrielle anlegg. Rotorinerti på 2.394 kg/m² hjelper ved utforming av startegenskaper og koordinering med frekvensomformere, koblinger eller girkasser. En emballasjevekt på 997 kg og emballasjemål på 1412×727×1026 mm forenkler planleggingen av håndtering, lagring og installasjon i produksjonsenheter.
3LC PRO-modellen i denne effektkategorien støttes av tusenvis av industrielle installasjoner, noe som er særlig nyttig ved sammenligning av serviceerfaring og gjentatt bruk i standardapplikasjoner. Kabelgjennomføringene er oppført uten spesifikasjon, så tilkoblingen bør verifiseres direkte i henhold til prosjektet og monteringsmetoden.
Hvis du trenger en drift til en pumpe, vifte, transportør, mikser, kompressor, kvern, separator, ekstruder eller prosesslinje, gir denne 3000 o/min elektriske motoren en løsning for stabil produksjon. Bestill i god tid og sikre reservekapasitet for planlagt bruk uten forsinkelser i klargjøringen av teknologien.
