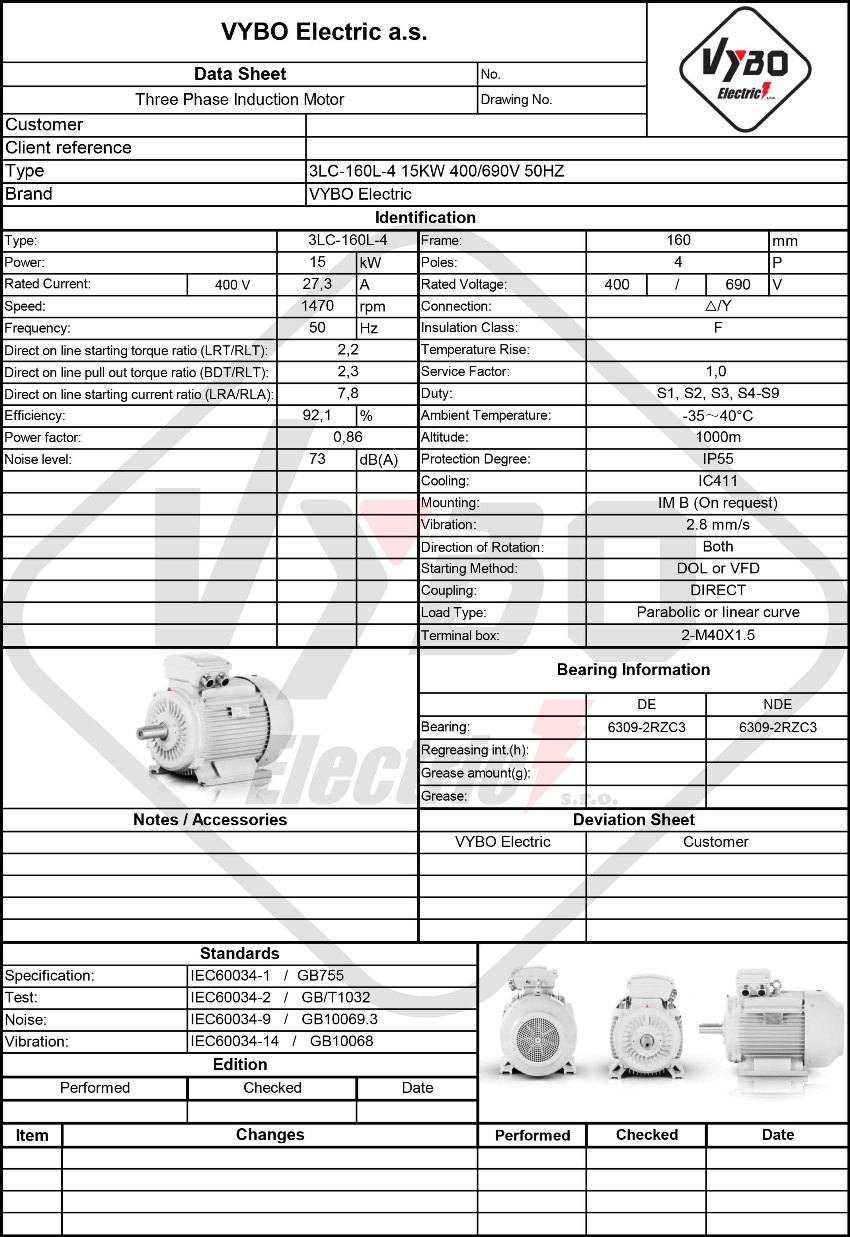

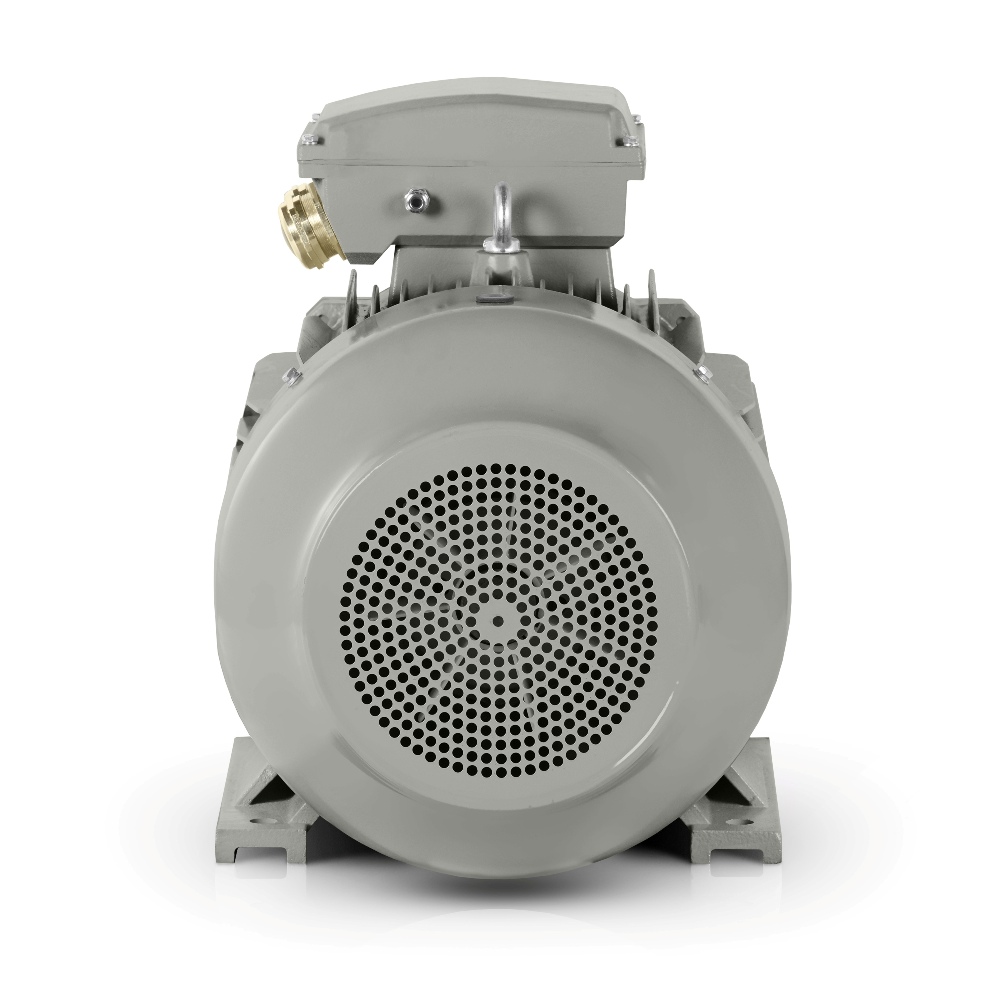

Trefaset elektrisk motor: 3LC-160L-4, 15 kW
| Grunnleggende tekniske data | |
| Motortype | 3LC-160L-4 |
| Nominell effekt (kW) | 15 |
| Rammestørrelse (mm) | 160 |
| Antall poler | 4 |
| Nominelt turtall (o/min) | 1470 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 27,3 |
| Nominell strøm 690 V (A) | 15,83 |
| Virkningsgrad ved 100 % belastning (%) | 92,1 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 2,2 |
| Forhold for maksimalt moment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,8 |
| Rotorens treghetsmoment (kg·m²) | 0,1116 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M40X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 822*407*566 |
| Pakkevekt (kg) | 162 |
| Lagre og smøring | |
| DE/NDE-lagre | 6309-2RZC3/6309-2RZC3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
4-polet elektrisk motor 15 kW for økonomisk drift
Den 4-polede elektriske motoren med betegnelsen 3LC-160L-4 har en effekt på 15 kW og et nominelt turtall på 1470 o/min, slik at den kan drive pumper, transportører og blandere pålitelig i lett og mellomstor industri. I praksis gir den besparelser der stabil drift, en fornuftig effektreserve og avkastning på investeringen i drivteknologi er avgjørende. 3LC-160L-4 passer derfor også for OEM-maskiner og mindre teknologiske enheter som trenger en motor uten unødvendige kompromisser i driften.
IE3-virkningsgradsklassen bidrar til å redusere energiforbruket ved normal belastning og holder driften økonomisk også gjennom lengre driftssykluser. Dette gjør den asynkrone elektriske motoren attraktiv for bruksområder der man ikke bare følger innkjøpskostnaden, men også kostnadene gjennom hele utstyrets levetid.
IE3-virkningsgradsklasse for lavere driftskostnader
Den robuste støpejernsrammen gir sikker montering i enheten og bedre motstand mot vibrasjoner som oppstår ved daglig start og belastning. Forsterkede lagerskjold i støpejern og forsterkede støpejernsføtter er en løsning for miljøer der det forventes langsiktig stabilitet og en stiv forbindelse til maskinrammen fra motoren.
Startegenskapene er også viktige når motoren integreres i maskiner. Et startmomentforhold på 2.2 og et startstrømforhold på 7.8 gir konstruktøren trygghet ved dimensjonering av en last som starter mot motstand. Et maksimalt momentforhold på 2.3 støtter dessuten en jevn overgang til driftsmodus uten unødvendige variasjoner i ytelsen.
Robust støpejernsramme for maskinenheter og OEM-løsninger
Dimensjoner, lagre og tilkobling til teknologien
Byggstørrelsen på 160 mm gjør installasjon i standardiserte enheter enklere og forenkler utskifting i eksisterende drivsystemer. Kabelgjennomføringer 2-M40X1.5 gir praktisk tilkobling i tavler og maskininstallasjoner, mens DE-lageret 6309-2RZC3 og NDE-lageret 6309-2RZC3 støtter presis rotordrift og langsiktig pålitelighet.
En asynkron elektrisk motor i denne klassen fungerer også godt der maskinen har begrenset installasjonsplass. Pakkemål på 822*407*566 mm og en pakket vekt på 162 kg hjelper ved planlegging av logistikk, installasjon og håndtering både i produksjonen og på servicelagre.
Driftsegenskaper som støtter lange skift
En effektfaktor på 0.86 og en virkningsgrad på 92.1% støtter balansert drift over lengre perioder, noe som er særlig viktig i pumpestasjoner, kompressorenheter og transportsystemer. Et støynivå på 73 dB(A) bidrar til å opprettholde akseptable arbeidsforhold i anlegg der motoren er en del av en kontinuerlig teknologisk prosess.
Et rotortröghetsmoment på 0.112 kg/m² er viktig ved dimensjonering av systemets akselerasjon og retardasjon, særlig hvis motoren arbeider med gir, kobling eller remdrift. Sammen med en merkestrøm på △ 400V 27.3 A og en merkestrøm på Y 690V 15.83 A blir det enklere å velge tilkobling etter det aktuelle strømfordelingssystemet.
Bruksområder i lett og mellomstor industri
Motoren brukes i klart definerte bruksområder der pålitelig drift og enkel integrering i linjen er avgjørende.
- Transportør for bulkmateriale i en pakkelinje.
- Drift av båndtransportør i et anlegg for sortering av tilslag.
- Blander i forbehandling av næringsmidler.
- Prosessvannspumpe i et anlegg for behandling av bruksvann.
- Avtrekksvifte i et lakkeringsverksted.
- Skruetransportør i et doseringssystem.
- Drivenhet for en mindre briketteringslinje.
- Drift av trommelsikt i et gjenvinningsanlegg.
- Kompressorenhet i et trykkluftnett i et verksted.
- Rulletransportsystem i en monteringshall.
Praktisk erfaring som gjør valget raskere
Ved dimensjonering av et drivsystem er det nyttig å bygge på reell erfaring med hva som fungerer i drift. Mer enn 15 års erfaring med motorer og drivsystemer bidrar til å avgjøre om startreserve, rammestyrke eller enkel utskifting i en eksisterende maskin er viktigst for en bestemt anvendelse. I denne kategorien fungerer IE3-motoren godt der forbruk, stabilitet og servicepraksis vurderes samlet.
Kontakt oss for å velge riktig drivsystem
Trenger du å kontrollere kompatibiliteten mellom 3LC-160L-4 og maskinen eller produksjonslinjen din? Kontakt oss, så utarbeider vi en teknisk anbefaling basert på dine konkrete driftsforhold.
