Elektrisk motor 1,5 kW, 920 o/min, 400 V, 1AL-100L-6

Elektrisk motor 1AL-100L-6 for teknologi der jevn drift og sikker montering er viktig

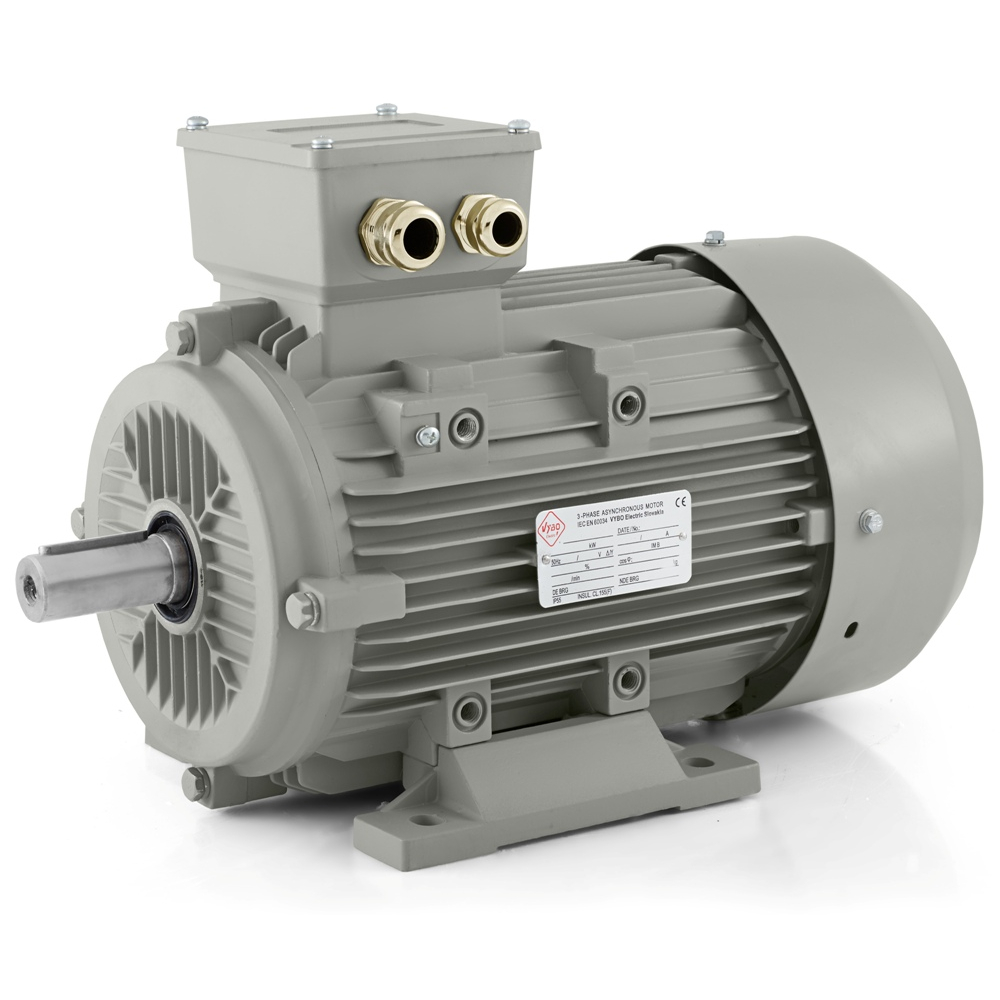

Elektrisk motor 1AL-100L-6 fra VYBO Electric er en 6-polet trefasemotor med en effekt på 1,5 kW, utviklet for utstyr som krever jevn kraftoverføring og en stabil arbeidsrytme. Det nominelle turtallet på 920 o/min ved 50 Hz gjør modellen ideell for drift der stabil gange verdsettes uten unødvendig rask respons fra drivenheten. Denne karakteren passer vifter, avtrekksenheter, sirkulasjonspumper, blandeenheter, transportlinjer, filtreringsteknologi, emballasjeutstyr, sorteringslinjer, doseringsenheter og ulike hjelpemekanismer i industri og byggtekniske systemer.

Akselhøyden på 100 mm gir motoren et solid grunnlag for allsidig bruk i maskiner der drivenheten må være tilstrekkelig robust og samtidig rimelig kompakt. Nettopp i denne størrelsen er balansen mellom sikker montering, plass i utstyret og driftssikkerhet ofte viktig. 1AL-100L-6 passer derfor godt i teknologi som arbeider daglig og gjentatte ganger og krever stabil mekanisk ytelse.

Installasjonsløsning og klar for montering

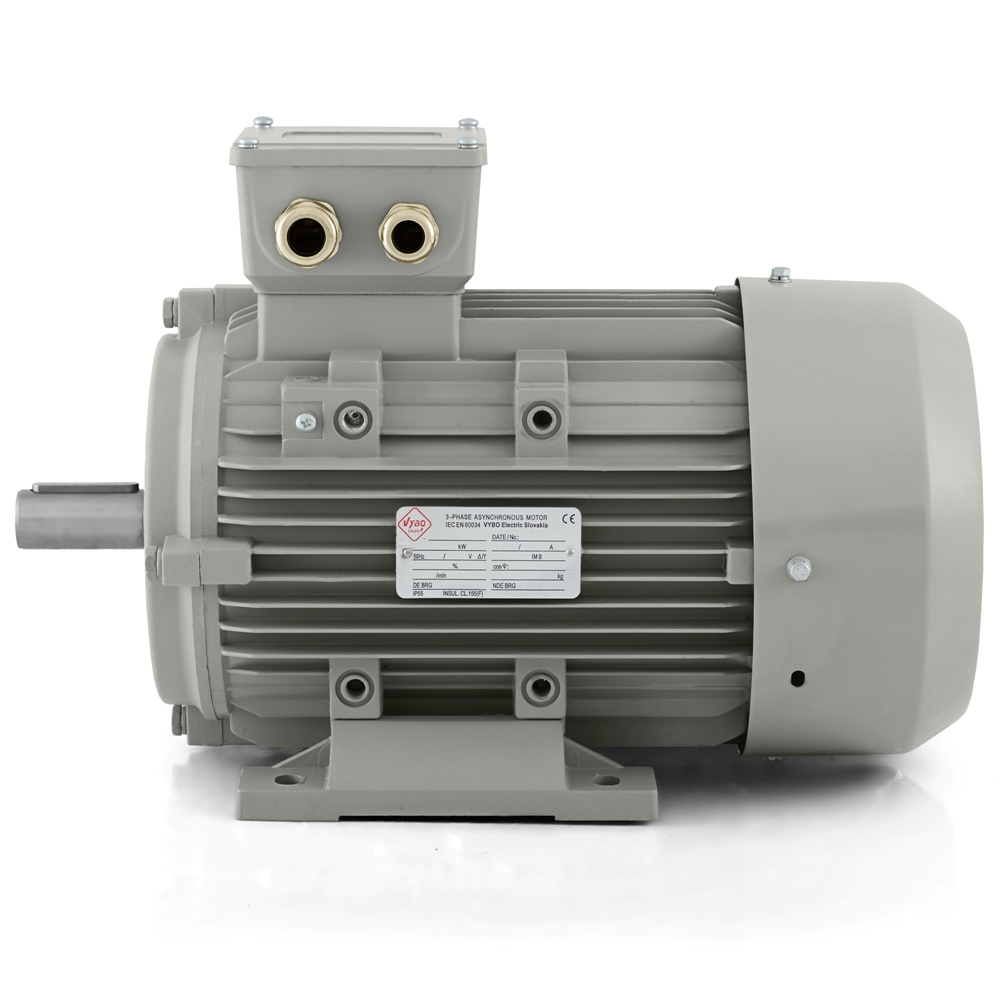

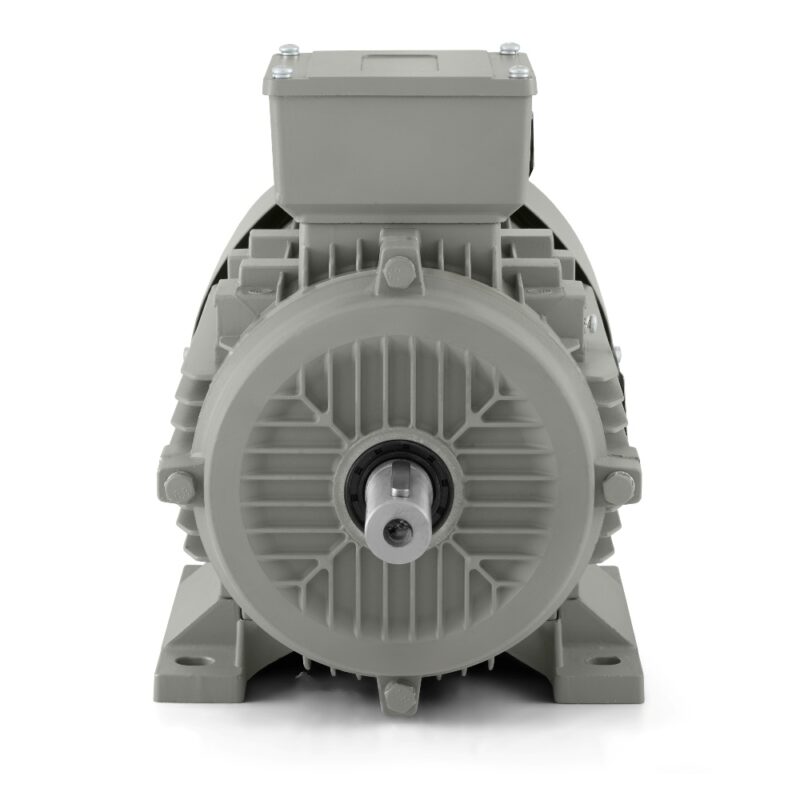

Ved installasjon spiller ikke bare effekten en viktig rolle, men også hvor naturlig motoren integreres i maskinen. Balansering med halv kile hjelper med korrekt tilkobling til remskive, kobling eller annet overføringselement. Konstruksjonen omfatter 2-M25X1.5-kabelgjennomføringer, som gjør det enklere å føre strømforsyningen rent inn og organisere kablingen i det tekniske systemet. Motoren kan rotere i begge retninger og passer derfor godt i utstyr der den endelige drivlayouten først bestemmes under installasjon eller idriftsettelse.

Den pakkede vekten på 23 kg og emballasjemålene 405 × 230 × 295 mm er praktiske for logistikk, lagring og håndtering før montering. Ved service og installasjon er det viktig at motoren kan settes i drift uten unødvendige komplikasjoner. 1AL OPTIMAL-serien er utviklet med rask idriftsettelse, utprøvd kvalitet og svært godt forhold mellom pris og kvalitet i fokus.

Elektrisk tilkobling og styring i praksis

Motoren arbeider med en merkespenning på 230/400 V og △/Y-kobling. Merkestrømmen er 6,61 A ved 230 V og 3,8 A ved 400 V. Disse verdiene er viktige ved dimensjonering av strømforsyning, beskyttelse og valg av passende komponenter i styreskapet. Elektrisk motor 1AL-100L-6 er egnet for direkte DOL-start, frekvensomformerstyring og drift med mykstarter. Dette utvider bruken fra faste drivenheter til teknologi der en mykere start eller bedre tilpasning av driften til en bestemt prosess forventes.

I praksis er dette viktig for eksempel i ventilasjonssystemer der effektbehovet kan endre seg, i pumper der jevn drift overvåkes, eller i transportører og emballasjeutstyr der en mykere oppstart er en fordel. Modellen passer like godt i miksere, væskesirkulasjon, filtreringsenheter, tørkemoduler eller servicemekanismer i produksjonslinjer.

Start, moment og oppførsel under belastning

Startmomentforholdet på 2,1 hjelper motoren med å overvinne den innledende motstanden ved start uten usikker akselerasjon. Det maksimale momentforholdet på 2,0 støtter stabil drift når den mekaniske belastningen varierer. Startstrømforholdet på 5,5 er viktig i den tekniske dimensjoneringen av hele systemet, særlig der drivenheten startes gjentatte ganger eller inngår i en kompakt produksjonslinje. Det nominelle turtallet på 920 o/min gir modellen en driftskarakter som passer teknologi med vekt på jevn bevegelse, rolig mating og mykere mekanisk drift.

Rotorens treghetsmoment på 0,0069 kg·m² støtter en balansert respons ved start og styring. Motoren virker derfor verken unødvendig hard eller tung. Den er beregnet for en parabolsk eller lineær belastningskurve og passer naturlig både i applikasjoner med stabil motstand og i enheter der belastningen endres etter driftspunktet. Driftsformene S1, S2, S3 og S4-S9 gir rom for kontinuerlig og intermitterende drift avhengig av teknologiens karakter.

Beskyttelse, kjøling og mekanisk stabilitet

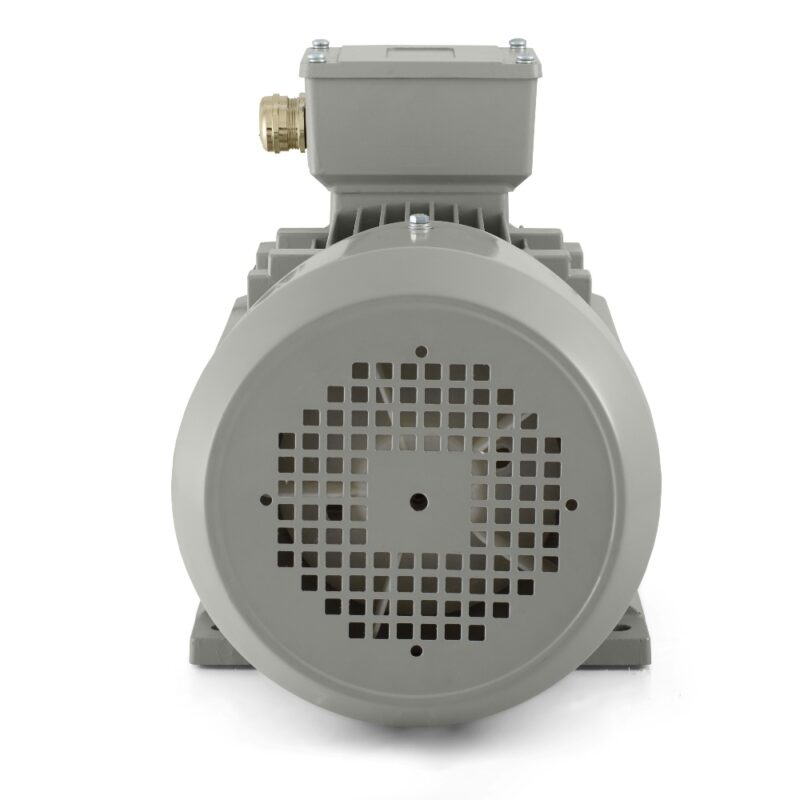

Under industrielle forhold er det avgjørende at motoren tåler normale driftspåvirkninger uten unødvendige begrensninger. IP55-kapslingen hjelper med å beskytte innvendige deler mot støv og driftsfukt. IC411-kjøling støtter stabil termisk drift også under regelmessig belastning. Isolasjonsklasse F og temperaturstigningsklasse B gir et godt grunnlag for langvarig drift. Motoren er beregnet for omgivelsestemperatur opptil +65 °C og høyde opptil 1000 m.

På både DE- og NDE-siden brukes 6206-2Z-lagre, som støtter pålitelig rotorlagring og jevn mekanisk gange. Litiumbasert fett nr. 2 er egnet for normale industriforhold. En vibrasjonshastighet på 2,8 mm/s i vibrasjonsklasse A bidrar til å opprettholde en raffinert driftskarakter, noe som er spesielt viktig i maskiner med mer presis mekanisk montering eller teknologi der mer følsomme deler følger drivenheten.

Pålitelig drivenhet for daglig bruk

Elektrisk motor 1AL-100L-6 kombinerer 1,5 kW effekt, nominelt turtall på 920 o/min, IP55-beskyttelse og fleksibilitet i tilkobling og styring. Den passer drift som trenger en stabil 6-polet motor med sikker start, god monteringsberedskap og jevn driftsytelse. Med denne modellen tilbyr VYBO Electric en profesjonell elektrisk motor som naturlig passer inn i industrielt utstyr med vekt på pålitelighet, jevn drift og langsiktig driftssikkerhet.
