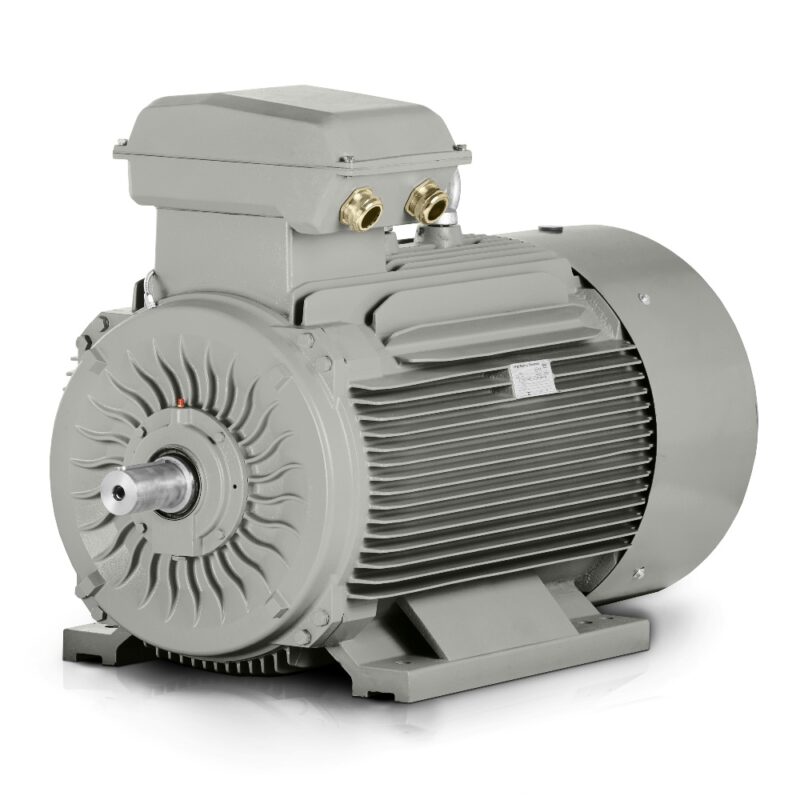

Trefaset elektrisk motor: 3LC-315M-2, 132 kW
| Grunnleggende tekniske data | |
| Motortype | 3LC-315M-2 |
| Nominell effekt (kW) | 132 |
| Rammestørrelse (mm) | 315 |
| Antall poler | 2 |
| Nominelt turtall (o/min) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 224 |
| Nominell strøm 690 V (A) | 129,86 |
| Virkningsgrad ved 100 % belastning (%) | 94,5 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,9 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 1,8 |
| Forhold for maksimalt moment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,1 |
| Rotorens treghetsmoment (kg·m²) | 2,111 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M63X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 1412*727*1026 |
| Pakkevekt (kg) | 923 |
| Lagre og smøring | |
| DE/NDE-lagre | 6317-C3/6317-C3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
3LC-315M-2 med en effekt på 132 kW gir en utmerket balanse mellom innkjøpspris og energibesparelser for virksomheter der en 3000 o/min elektrisk motor må holde tritt med kontinuerlig produksjon, pumper, ventilasjonssystemer og transportsystemer.
I konstruksjoner for mellomstore bedrifter og store fabrikker passer denne asynkrone elektriske motoren der stabilt moment, enkel integrasjon i driften og kontrollert langtidsdrift er avgjørende.
IE3-elektrisk motor for lavere driftstap under kontinuerlig belastning
IE3-virkningsgradsklassen støtter mer økonomisk drift ved daglig bruk på produksjonslinjer, pumpestasjoner og utstyr som går over flere skift. Industriell automasjon krever en motor som reagerer forutsigbart uten å belaste driftsbudsjettet med unødvendige tap.
Et nominelt turtall på 2980 o/min bidrar til jevn akselerasjon av teknologiske enheter og støtter nøyaktig tilkobling til girkasser, koblinger og andre drivkomponenter. Et startmomentforhold på 1.8, et maksmomentforhold på 2.3 og et startstrømforhold på 7.1 er viktige ved utforming av starter der både nettforhold og utstyrets mekaniske belastning må tas i betraktning.
Robust støpejernsramme for vibrasjoner, støt og lang levetid
Den robuste støpejernsrammen med forsterkede lagerskjold i støpejern og forsterkede støpejernsføtter øker motstanden mot vibrasjoner og påvirkninger under installasjon. Ingeniører setter pris på denne løsningen når motoren monteres i tyngre rammer, stålkonstruksjoner og teknologiske fundamenter der stivheten i hele drivenheten må verifiseres.
DE-lager 6317-C3 og NDE-lager 6317-C3 passer for virksomheter som er utformet rundt lange serviceintervaller og nøye støyovervåking, siden et lydnivå på 92 dB(A) er et viktig kriterium ved plassering av maskinen i en hall.
Industrielle applikasjoner for produksjon, logistikk og vannhåndtering
Krav til installasjon og håndtering er også viktige når motoren integreres, fordi en emballasjevekt på 923 kg og emballasjemål på 1412×727×1026 mm påvirker transport, lagring og plassering i teknologien.
- Hoveddrift for blåser i en lakkeringslinje.
- Drift av høykapasitets sentrifugalpumpe i et vannbehandlingsanlegg.
- Drift av bulkmaterialtransportør i en sementfabrikk.
- Drift av skruekompressor i en industrihall.
- Drift av mikser i en kjemisk reaktor.
- Drift av sekundær støvavtrekksvifte.
- Drift av rulletransportør i en emballasjelinje.
- Drift av briketteringspresse i biomassebearbeiding.
- Drift av ekstruder i plastbearbeiding.
- Drift av freseenhet i industriell produksjon.
- Drift av avvanningspumpe i gruvedrift.
- Drift av blandeenhet i næringsmiddelteknologi.
- Drift av varmegjenvinningsvifte i et HVAC-system.
- Drift av spontransportør i et bearbeidingssenter.
- Drift av vikleutstyr i kabelproduksjon.
400/690 V for fleksibel tilkobling til tavle
Merkestrøm på 224 A ved △ 400V og 129.86 A ved Y 690V forenkler tavledesign, valg av vern og kabeldimensjonering. For konstruktører betyr dette en mer nøyaktig konfigurasjon av driften i samsvar med spenningssystemet og nødvendig startmetode.
Rotorinerti på 2.111 kg/m² er viktig ved beregning av startdynamikk og vurdering av egnethet for applikasjoner med hyppige starter. Mer enn 15 års erfaring med industridrifter omsettes i valg av løsninger som samsvarer med faktiske driftsbelastninger fremfor bare katalogverdier.
Turtall og moment for stabil ytelse i daglig drift
For produksjonsapplikasjoner er det avgjørende at en 3000 o/min elektrisk motor med et nominelt turtall på 2980 o/min kan opprettholde et konstant arbeidstempo selv ved langvarig bruk i automatiserte linjer. Denne løsningen passer for operatører som trenger en pålitelig drivkjerne uten unødvendige endringer i maskinens mekaniske konsept.
Hvis du trenger en motor til ny eller modernisert teknologi, velg 3LC-315M-2 og få en drift som kombinerer energibesparelser, strukturell stivhet og driftssikkerhet i krevende industrielle applikasjoner.
