Trefaset elektrisk motor: 3LC-160M-4, 11 kW
| Grunnleggende tekniske data | |
| Motortype | 3LC-160M-4 |
| Nominell effekt (kW) | 11 |
| Rammestørrelse (mm) | 160 |
| Antall poler | 4 |
| Nominelt turtall (o/min) | 1470 |
| Frekvens (Hz) | 50 |
| Elektriske parametere | |
| Nominell spenning (V) | 400/690 |
| Tilkobling | △/Y |
| Nominell strøm 400 V (A) | 20,4 |
| Nominell strøm 690 V (A) | 11,83 |
| Virkningsgrad ved 100 % belastning (%) | 91,4 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,85 |
| Start- og momentegenskaper | |
| Forhold for startmoment (LRT/RLT) | 2,2 |
| Forhold for maksimalt moment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,7 |
| Rotorens treghetsmoment (kg·m²) | 0,0852 |
| Gjeldende standarder | |
| Spesifikasjon | IEC60034-1 |
| Testing | IEC60034-2 |
| Støy | IEC60034-9 |
| Vibrasjon | IEC60034-14 |
| Konstruksjons- og driftsdata | |
| Monteringsutførelse | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfritt) |
| Lasttype | Parabolsk eller lineær kurve |
| Kapslingsgrad | IP55 |
| Isolasjonsklasse | F |
| Temperaturstigningsklasse | B |
| Kjølemetode | IC411 |
| Startmetode | Direktestart (DOL), frekvensomformer (VFD), mykstarter |
| Rotasjonsretning | Begge |
| Vibrasjon (mm/s) | 2.8 |
| Kabelgjennomføringer | 2-M40X1.5 |
| Driftsforhold | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfritt) |
| Maksimal installasjonshøyde | opptil 1000 m |
| Emballasje og dimensjoner | |
| Emballasjedimensjoner (mm) | 752*407*566 |
| Pakkevekt (kg) | 131 |
| Lagre og smøring | |
| DE/NDE-lagre | 6309-2RZC3/6309-2RZC3 |
| Smøremiddel | Litiumbasert fett nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |

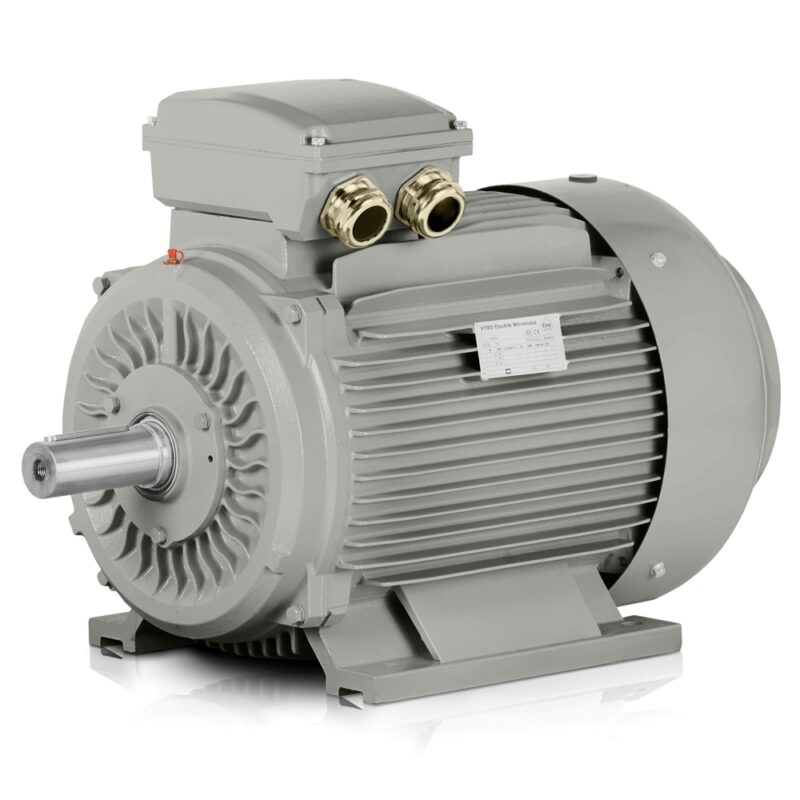

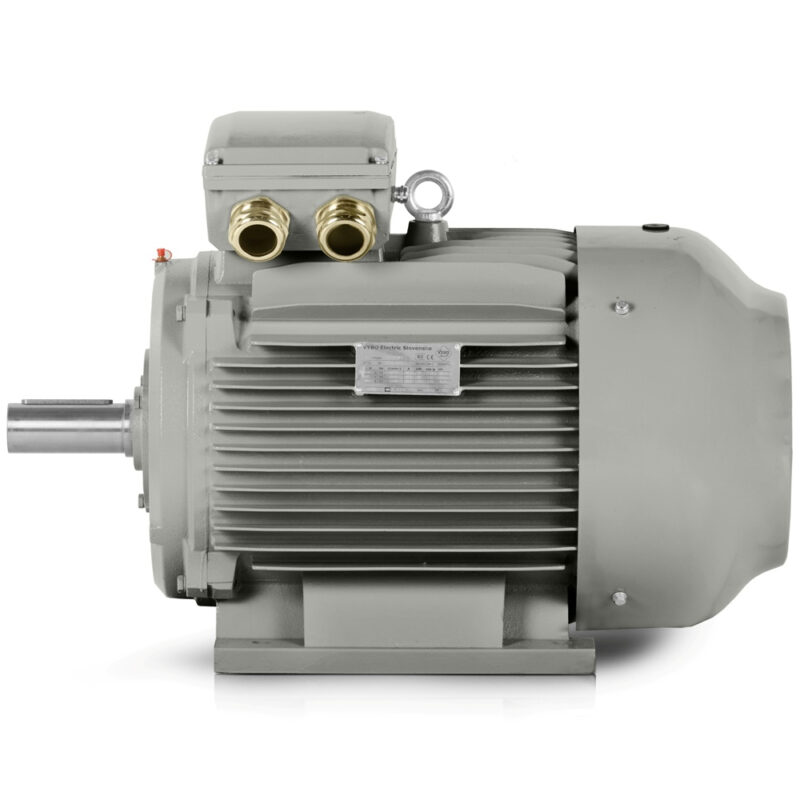

En robust støpejernsramme gir 3LC PRO motoren 3LC-160M-4 holdbarheten som verdsettes under daglige belastninger i lett og mellomstor industri. Denne elektriske motoren på 1500 o/min kombinerer virkningsgraden og verdien til modellen 3LC-160M-4 slik at den fungerer godt i maskiner der pålitelig start, jevn gange og langsiktig driftssikkerhet er avgjørende.
En effekt på 11 kW og et merketurtall på 1470 o/min gir et solid grunnlag for transportører, pumper, vifter og blandeenheter. Byggstørrelsen på 160 mm gjør integrasjon i eksisterende enheter enklere, og 400/690 V-forsyningen gjør det enkelt å integrere motoren i vanlige industrielle kraftsystemer.
Elektrisk motor 1500 o/min for jevn drift av produksjonslinjer
I praksis passer denne elektriske motoren overalt der stabil ytelse uten unødvendige variasjoner forventes. Trefasede elektriske motorer med disse egenskapene brukes i OEM-maskiner så vel som mindre teknologiske enheter der hver driftstime teller.
Den robuste støpejernsrammen forbedrer enhetens mekaniske styrke og bidrar også til å tåle belastninger i krevende drift. Forsterkede lagerskjold i støpejern og forsterkede føtter i støpejern gir sikker montering i maskinen og hjelper motoren med å håndtere vibrasjoner, hyppige starter og lengre driftssykluser bedre.
- Transportørdrift i en emballasjelinje.
- Prosessvannspumpe i et vannbehandlingsanlegg.
- Avtrekksvifte i trebearbeiding.
- Omrører i et kjemisk behandlingssystem.
- Pressenhet i en monteringscelle.
- Briketteringslinje for treflis.
- Granulator for mindre produksjonspartier.
- Skruetransportør for bulkmaterialer.
- Rulletransportørdrift i et lager.
- Separator i næringsmiddelteknologi.
Robust støpejernsramme for maskiner med høyere mekanisk belastning
I miljøer der maskiner startes og stoppes hver dag, er en stiv konstruksjon avgjørende for problemfri drift. En asynkron elektrisk motor med denne typen ramme tåler mekaniske støt bedre og opprettholder stabil montering i utstyret over lang tid.
Denne elektriske motoren er konstruert for drift der jevn ytelse forventes selv under økt belastning. Produsentens mange års erfaring er synlig i konstruksjonsdetaljene som gjør utrulling enklere både i serieproduksjon og ved erstatningsinstallasjoner.
IE3 støtter besparelser i den daglige driften av en elektrisk motor på 1500 o/min
IE3-virkningsgradsklassen viser særlig sin fordel der motoren går en stor del av dagen. Under lange driftsintervaller bidrar den til å holde forbruket rimelig under kontroll, noe som er viktig både for maskinprodusenter og operatører som vurderer tilbakebetalingen av drivsystemet over et lengre tidsperspektiv.
Svært høy virkningsgrad er spesielt gunstig i applikasjoner med jevne belastninger. Kombinert med en effektfaktor på 0.85 og en virkningsgrad på 91.4% skaper det et drivsystem som er egnet for teknologi med fokus på økonomisk drift.
Praktiske parametre for installasjon og lang levetid
En merkestrøm på △ 400V 20.4 A og en merkestrøm på Y 690V 11.83 A forenkler utforming av koblingsutstyr og valg av verneutstyr. Et startmomentforhold på 2.2 og et maksimalt momentforhold på 2.3 hjelper ved start under belastning, mens et startstrømforhold på 7.7 støtter riktig dimensjonering av hele det elektriske systemet.
Et støynivå på 73 dB(A) er fortsatt rimelig for industrilokaler, mens rotorinerti på 0.085 kg/m² hjelper ved vurdering av drivsystemets dynamikk. Kabelgjennomføringer 2-M40X1.5 forenkler tilkobling i typiske installasjoner, og DE-lageret 6309-2RZC3 og NDE-lageret 6309-2RZC3 støtter pålitelig drift over lange perioder.
Emballasjemål på 752*407*566 mm og en emballasjevekt på 131 kg forenkler logistikk- og installasjonsplanlegging både i verksteder og på monteringslinjer. Hvis du trenger en elektrisk motor på 1500 o/min til en bestemt maskin, bestill modellen 3LC-160M-4 i god tid for å fremskynde idriftsettelsen av teknologien.
