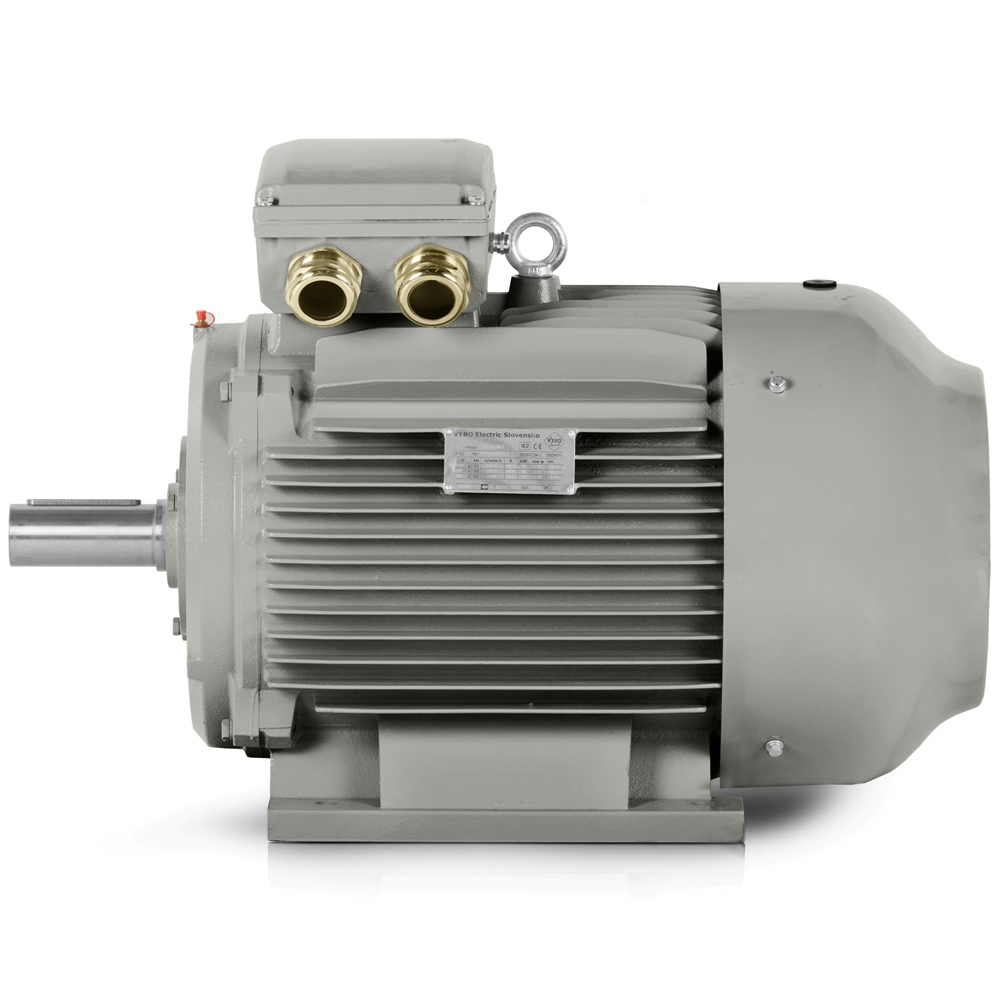

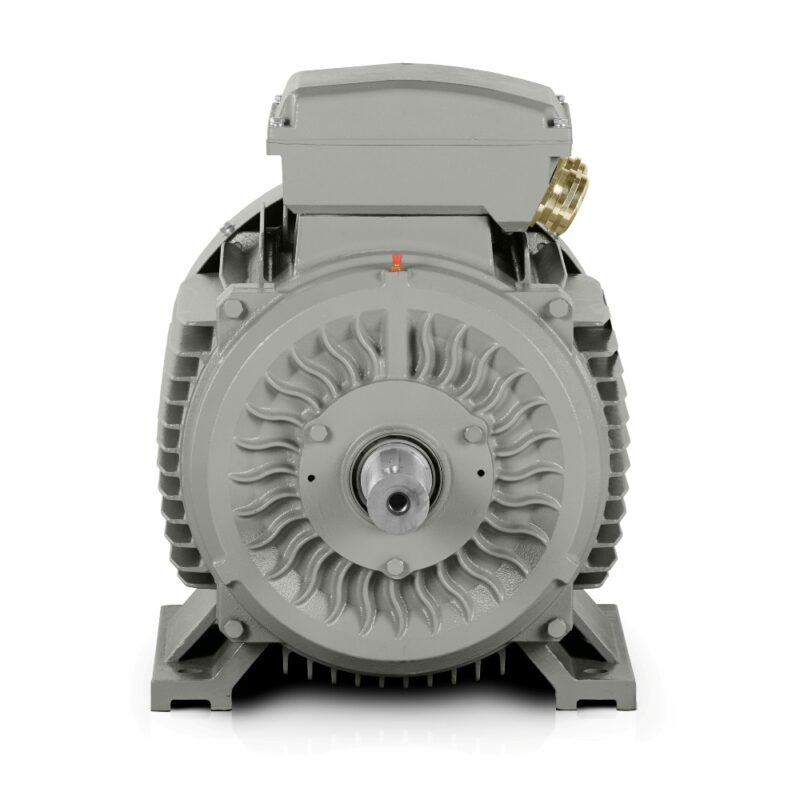

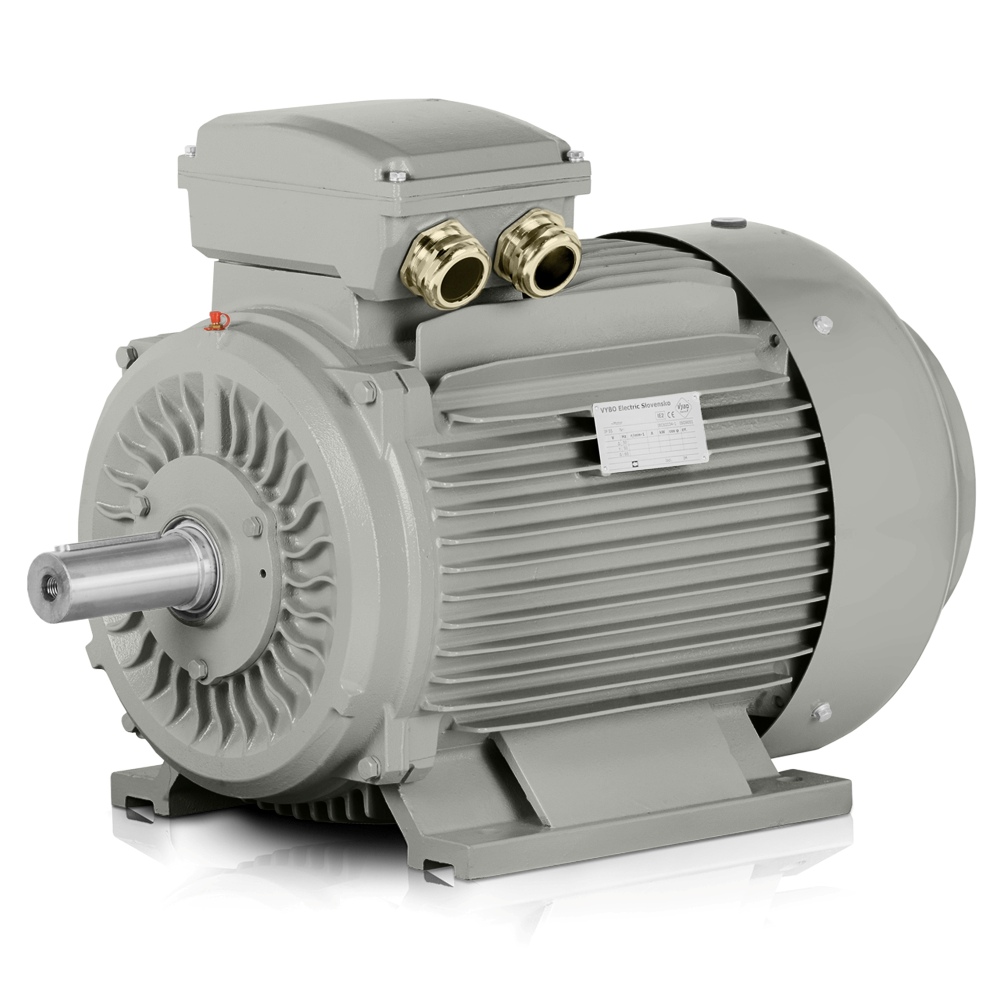

Elektrisk motor 11 kW, 980 o/min, 400/690 V, 3LC-160L-6

6-polet 11 kW elektrisk motor for stabil industriell drift

Den elektriske motoren 3LC-160L-6 med en effekt på 11 kW og et nominelt turtall på 980 o/min er beregnet for anlegg der drivteknologien skal gå jevnt, uten unødvendige serviceinngrep og samtidig bidra til besparelser og verdi i den komplette løsningen. Denne 6-polede elektriske motoren fungerer godt i lett og mellomstor industri, OEM-enheter og mindre teknologiske enheter som trenger pålitelig start og jevnt dreiemoment under belastning.

IE3-effektivitetsklassen reduserer tap under normal drift og bidrar til å holde forbruket under kontroll også i applikasjoner med lange driftstider. I praksis betyr dette mindre press på energikostnadene og bedre utnyttelse av tilgjengelig effekt, noe som er verdifullt for alle som dimensjonerer eller driver en asynkron elektrisk motor i gjentatte sykluser.

IE3-effektivitetsklasse reduserer kostnadene ved langvarig drift

I mange maskinenheter vurderes et elektrisk drivverk ikke bare etter merkeeffekten, men først og fremst etter hvordan det oppfører seg i daglig drift. En IE3-elektrisk motor er derfor et fornuftig valg der motoren går regelmessig, håndterer varierende belastning og må opprettholde langsiktig driftsstabilitet uten uforholdsmessig økning i forbruket. Ved denne typen bruk slår effektiv drift ut i driftskostnadene mye raskere enn med konstruksjoner med mindre reserve.

For integratorer og maskinbyggere er det også viktig at motoren arbeider med en merkestrøm på 22 A ved △ 400 V og 12,75 A ved Y 690 V, noe som gjør det mulig å integrere den fornuftig i standard industrielle tilkoblinger. Dette hjelper ved dimensjonering av tavler, valg av verneutstyr og oppsett av hele drivverket i samsvar med den teknologiske syklusen.

Drift som holder tritt med produksjonslinjen

I drivverk for transportører, pumper og omrørere er det viktig at motoren ikke svinger med endringer i belastningen, og at oppførselen er forutsigbar for både konstruktøren og vedlikeholdsteamet. Et nominelt turtall på 980 o/min gir et stabilt driftsregime i applikasjoner der jevn gang, trekkraft og tilstrekkelig startreserve er viktig. Et startmomentforhold på 2 og et maksimalmomentforhold på 2,1 hjelper ved start av belastede mekanismer, mens et startstrømforhold på 7,2 forenkler dimensjoneringen av strømforsyningen.

Et støynivå på 73 dB(A) bidrar til et rimelig akustisk komfortnivå i maskinhaller der teknologien ofte er plassert nær operatørene. For brukeren betyr dette en motor som også kan integreres i linjer der man tar hensyn til ikke bare ytelsen, men også miljøet rundt maskinen.

Robust støpejernshus øker enhetens holdbarhet

Et robust støpejernshus er egnet der motoren arbeider under vibrasjoner, gjentatte koblinger eller langvarig drift på et stivt fundament. Forsterkede lagerskjold i støpejern og forsterkede støpejernføtter bidrar til å opprettholde monteringsstyrken også ved mer krevende mekaniske belastninger, noe som er særlig viktig for maskiner som krever presis innretting og enheter som er følsomme for torsjonsbelastning.

Denne konstruksjonen passer for bedrifter som ikke ser motoren bare som en separat komponent, men som en del av den komplette maskinen. Praktisk service er også tatt hensyn til i konstruksjonen, støttet av kabelgjennomføringer 2-M40X1.5, DE-lager 6309-2RZC3 og NDE-lager 6309-2RZC3. Rotorinertien på 0,140 kg/m² støtter forutsigbar oppførsel ved start og overganger mellom driftsmoduser.

Dimensjoner og tilkobling forenkler integrasjon i OEM-maskiner

I OEM-prosjekter er installasjonsdisiplin og plassutnyttelse også avgjørende. En byggestørrelse på 160 mm gir konstruktørene et tydelig grunnlag for integrasjon i teknologien, mens emballasjemål på 822*407*566 mm og en pakket vekt på 151 kg er nyttige for planlegging av logistikk, håndtering og frakt. 3LC-160L-6 fungerer derfor godt i enheter der presis tilkobling til eksisterende mekaniske komponenter er viktig.

En forsyning på 400/690 V passer for industrielle enheter med standard kraftsystemer og gir fleksibel integrasjon i ulike typer applikasjoner. I praksis verdsettes dette av både service- og innkjøpsteam, fordi det forenkler valget av kompatible komponenter og reduserer risikoen for unødvendige endringer under installasjonen.

Konkrete bruksområder i daglig praksis

Denne asynkrone elektriske motoren er egnet for følgende industrielle bruksområder:

• drift av båndtransportør i en pakkelinje
• drift av skruetransportør for bulkmaterialer
• drift av lamelltransportør i næringsmiddelproduksjon
• drift av sentrifugalpumpe i et vannbehandlingsanlegg
• drift av omrører i en kjemisk doseringstank
• drift av vifte i et luftbehandlingsaggregat
• drift av kompressorenhet i verkstedteknologi
• drift av granuleringsmaskin i plastproduksjon
• drift av tørrblandingsmikser i produksjon av byggematerialer
• drift av rulletransportør i trebearbeiding
• drift av mindre knuser i en gjenvinningslinje

Utprøvd grunnlag for service og serieproduksjon

Ved valg av drivverk står den praktiske beslutningen ofte mellom en umiddelbart tilgjengelig lagerløsning og langsiktig driftssikkerhet. Denne modellen kombinerer begge deler, fordi den er bygget for teknologi som går regelmessig, med vekt på besparelser, levetid og enkel integrasjon i eksisterende enheter. Derfor bygger 3LC PRO-serien også på mer enn 15 års erfaring med leveranser til industrielle applikasjoner.

Hvis du trenger en motor til en maskin der effekt, installasjonskompatibilitet og holdbarhet i daglig drift er avgjørende, kontakt oss.
